Прилад для визначення об’єму сипких матеріалів

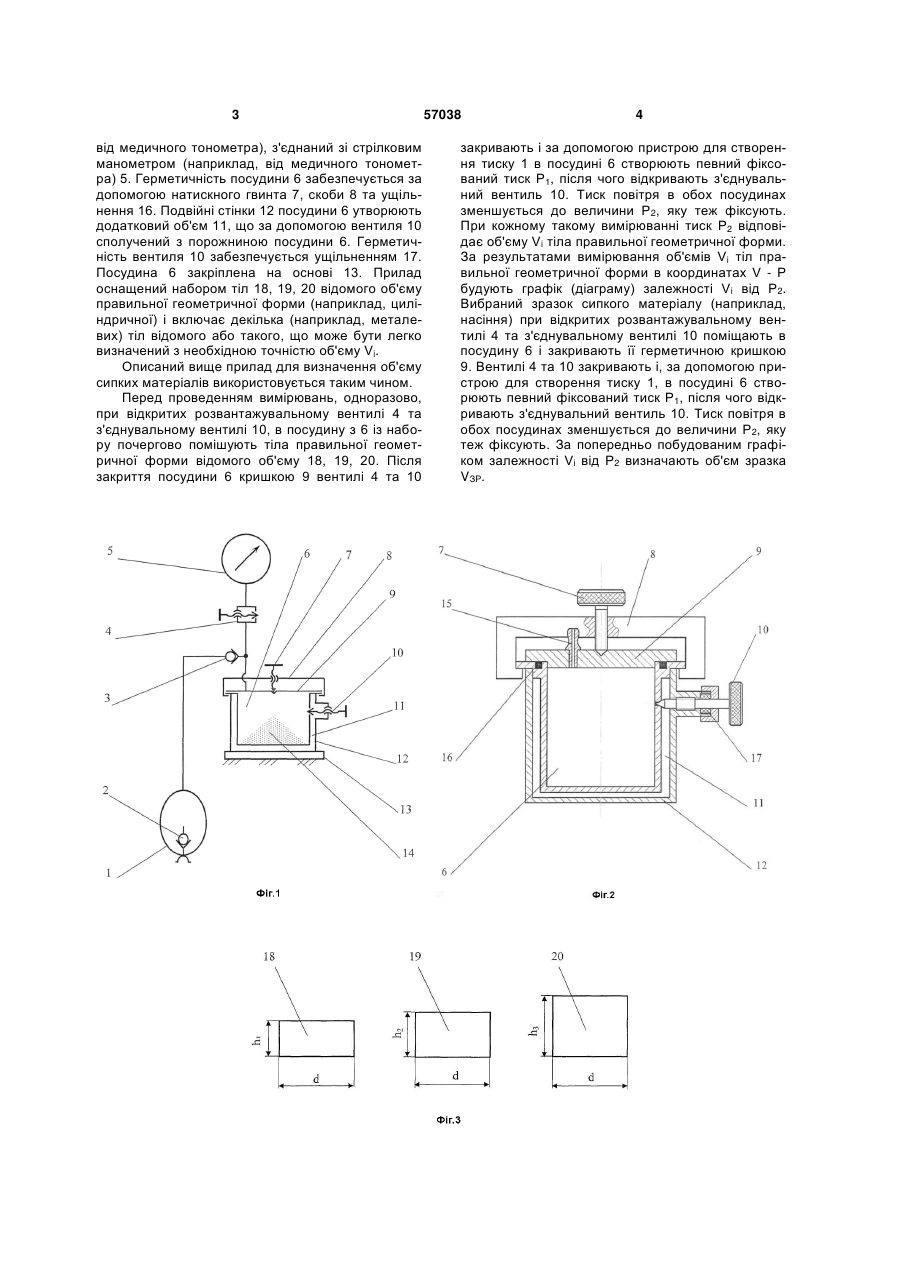

Прилад для визначення об'єму сипких матеріалів, що включає герметичну посудину, манометр, пристрій для створення тиску, який відрізняється тим, що герметична посудина виконана у вигляді ємкості з подвійними стінками, які утворюють додатковий об'єм, з'єднаний з внутрішньою порожниною вказаної посудини за допомогою вентиля. (19) (21) u201008337 (22) 05.07.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 від медичного тонометра), з'єднаний зі стрілковим манометром (наприклад, від медичного тонометра) 5. Герметичність посудини 6 забезпечується за допомогою натискного гвинта 7, скоби 8 та ущільнення 16. Подвійні стінки 12 посудини 6 утворюють додатковий об'єм 11, що за допомогою вентиля 10 сполучений з порожниною посудини 6. Герметичність вентиля 10 забезпечується ущільненням 17. Посудина 6 закріплена на основі 13. Прилад оснащений набором тіл 18, 19, 20 відомого об'єму правильної геометричної форми (наприклад, циліндричної) і включає декілька (наприклад, металевих) тіл відомого або такого, що може бути легко визначений з необхідною точністю об'єму Vi. Описаний вище прилад для визначення об'єму сипких матеріалів використовується таким чином. Перед проведенням вимірювань, одноразово, при відкритих розвантажувальному вентилі 4 та з'єднувальному вентилі 10, в посудину з 6 із набору почергово помішують тіла правильної геометричної форми відомого об'єму 18, 19, 20. Після закриття посудини 6 кришкою 9 вентилі 4 та 10 57038 4 закривають і за допомогою пристрою для створення тиску 1 в посудині 6 створюють певний фіксований тиск Р1, після чого відкривають з'єднувальний вентиль 10. Тиск повітря в обох посудинах зменшується до величини Р2, яку теж фіксують. При кожному такому вимірюванні тиск Р2 відповідає об'єму Vi тіла правильної геометричної форми. За результатами вимірювання об'ємів Vi тіл правильної геометричної форми в координатах V - Р будують графік (діаграму) залежності Vi від Р2. Вибраний зразок сипкого матеріалу (наприклад, насіння) при відкритих розвантажувальному вентилі 4 та з'єднувальному вентилі 10 поміщають в посудину 6 і закривають її герметичною кришкою 9. Вентилі 4 та 10 закривають і, за допомогою пристрою для створення тиску 1, в посудині 6 створюють певний фіксований тиск Р1, після чого відкривають з'єднувальний вентиль 10. Тиск повітря в обох посудинах зменшується до величини Р2, яку теж фіксують. За попередньо побудованим графіком залежності Vi від Р2 визначають об'єм зразка VЗР. 5 Комп’ютерна верстка М. Ломалова 57038 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
