Спосіб переробки доменних шлаків

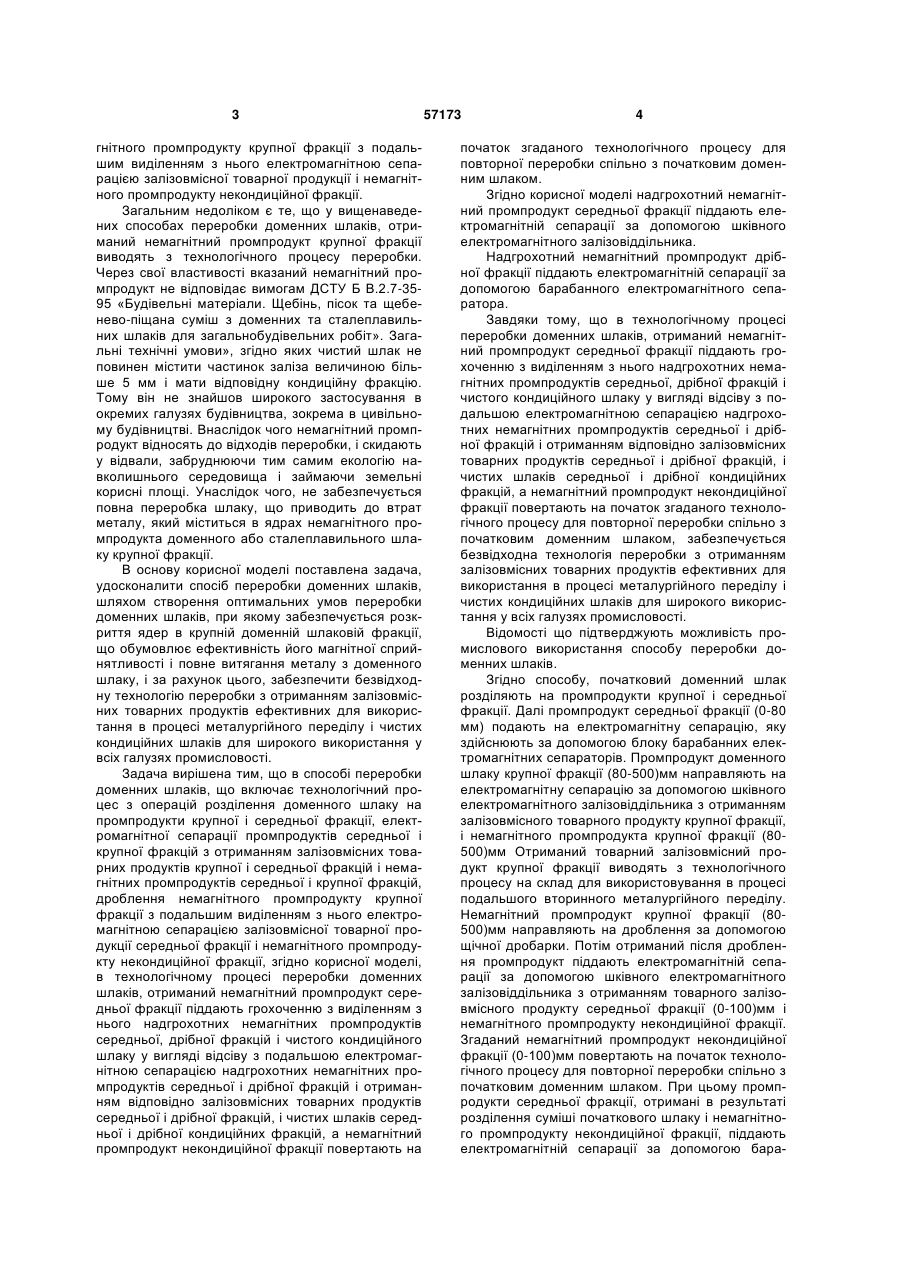

1. Спосіб переробки доменних шлаків, що включає технологічний процес з операцій розділення доменного шлаку на промпродукти крупної і середньої фракції, електромагнітної сепарації промпродуктів середньої і крупної фракцій з отриманням залізовмісних товарних продуктів крупної і середньої фракцій і немагнітних промпродуктів середньої і крупної фракцій, дроблення немагнітного промпродукту крупної фракції з подальшим виділенням з нього електромагнітною сепарацією залізовмісної товарної продукції середньої фракції і немагнітного промпродукту некондиційної фракції, який відрізняється тим, що в технологічному процесі переробки доменних шлаків отриманий немагнітний промпродукт середньої фракції піддають грохоченню з виділенням з нього надгрохо U 1 3 гнітного промпродукту крупної фракції з подальшим виділенням з нього електромагнітною сепарацією залізовмісної товарної продукції і немагнітного промпродукту некондиційної фракції. Загальним недоліком є те, що у вищенаведених способах переробки доменних шлаків, отриманий немагнітний промпродукт крупної фракції виводять з технологічного процесу переробки. Через свої властивості вказаний немагнітний промпродукт не відповідає вимогам ДСТУ Б В.2.7-3595 «Будівельні матеріали. Щебінь, пісок та щебенево-піщана суміш з доменних та сталеплавильних шлаків для загальнобудівельних робіт». Загальні технічні умови», згідно яких чистий шлак не повинен містити частинок заліза величиною більше 5 мм і мати відповідну кондиційну фракцію. Тому він не знайшов широкого застосування в окремих галузях будівництва, зокрема в цивільному будівництві. Внаслідок чого немагнітний промпродукт відносять до відходів переробки, і скидають у відвали, забруднюючи тим самим екологію навколишнього середовища і займаючи земельні корисні площі. Унаслідок чого, не забезпечується повна переробка шлаку, що приводить до втрат металу, який міститься в ядрах немагнітного промпродукта доменного або сталеплавильного шлаку крупної фракції. В основу корисної моделі поставлена задача, удосконалити спосіб переробки доменних шлаків, шляхом створення оптимальних умов переробки доменних шлаків, при якому забезпечується розкриття ядер в крупній доменній шлаковій фракції, що обумовлює ефективність його магнітної сприйнятливості і повне витягання металу з доменного шлаку, і за рахунок цього, забезпечити безвідходну технологію переробки з отриманням залізовмісних товарних продуктів ефективних для використання в процесі металургійного переділу і чистих кондиційних шлаків для широкого використання у всіх галузях промисловості. Задача вирішена тим, що в способі переробки доменних шлаків, що включає технологічний процес з операцій розділення доменного шлаку на промпродукти крупної і середньої фракції, електромагнітної сепарації промпродуктів середньої і крупної фракцій з отриманням залізовмісних товарних продуктів крупної і середньої фракцій і немагнітних промпродуктів середньої і крупної фракцій, дроблення немагнітного промпродукту крупної фракції з подальшим виділенням з нього електромагнітною сепарацією залізовмісної товарної продукції середньої фракції і немагнітного промпродукту некондиційної фракції, згідно корисної моделі, в технологічному процесі переробки доменних шлаків, отриманий немагнітний промпродукт середньої фракції піддають грохоченню з виділенням з нього надгрохотних немагнітних промпродуктів середньої, дрібної фракцій і чистого кондиційного шлаку у вигляді відсіву з подальшою електромагнітною сепарацією надгрохотних немагнітних промпродуктів середньої і дрібної фракцій і отриманням відповідно залізовмісних товарних продуктів середньої і дрібної фракцій, і чистих шлаків середньої і дрібної кондиційних фракцій, а немагнітний промпродукт некондиційної фракції повертають на 57173 4 початок згаданого технологічного процесу для повторної переробки спільно з початковим доменним шлаком. Згідно корисної моделі надгрохотний немагнітний промпродукт середньої фракції піддають електромагнітній сепарації за допомогою шківного електромагнітного залізовіддільника. Надгрохотний немагнітний промпродукт дрібної фракції піддають електромагнітній сепарації за допомогою барабанного електромагнітного сепаратора. Завдяки тому, що в технологічному процесі переробки доменних шлаків, отриманий немагнітний промпродукт середньої фракції піддають грохоченню з виділенням з нього надгрохотних немагнітних промпродуктів середньої, дрібної фракцій і чистого кондиційного шлаку у вигляді відсіву з подальшою електромагнітною сепарацією надгрохотних немагнітних промпродуктів середньої і дрібної фракцій і отриманням відповідно залізовмісних товарних продуктів середньої і дрібної фракцій, і чистих шлаків середньої і дрібної кондиційних фракцій, а немагнітний промпродукт некондиційної фракції повертають на початок згаданого технологічного процесу для повторної переробки спільно з початковим доменним шлаком, забезпечується безвідходна технологія переробки з отриманням залізовмісних товарних продуктів ефективних для використання в процесі металургійного переділу і чистих кондиційних шлаків для широкого використання у всіх галузях промисловості. Відомості що підтверджують можливість промислового використання способу переробки доменних шлаків. Згідно способу, початковий доменний шлак розділяють на промпродукти крупної і середньої фракції. Далі промпродукт середньої фракції (0-80 мм) подають на електромагнітну сепарацію, яку здійснюють за допомогою блоку барабанних електромагнітних сепараторів. Промпродукт доменного шлаку крупної фракції (80-500)мм направляють на електромагнітну сепарацію за допомогою шківного електромагнітного залізовіддільника з отриманням залізовмісного товарного продукту крупної фракції, і немагнітного промпродукта крупної фракції (80500)мм Отриманий товарний залізовмісний продукт крупної фракції виводять з технологічного процесу на склад для використовування в процесі подальшого вторинного металургійного переділу. Немагнітний промпродукт крупної фракції (80500)мм направляють на дроблення за допомогою щічної дробарки. Потім отриманий після дроблення промпродукт піддають електромагнітній сепарації за допомогою шківного електромагнітного залізовіддільника з отриманням товарного залізовмісного продукту середньої фракції (0-100)мм і немагнітного промпродукту некондиційної фракції. Згаданий немагнітний промпродукт некондиційної фракції (0-100)мм повертають на початок технологічного процесу для повторної переробки спільно з початковим доменним шлаком. При цьому промпродукти середньої фракції, отримані в результаті розділення суміші початкового шлаку і немагнітного промпродукту некондиційної фракції, піддають електромагнітній сепарації за допомогою бара 5 57173 банних електромагнітних сепараторів з отриманням залізовмісного товарного продукту середньої фракції і немагнітного промпродукту середньої фракції. Далі немагнітний промпродукт середньої фракції подають на двохярусний грохот за допомогою якого з нього виділяють надгрохотні немагнітні промпродукти середньої і дрібної фракцій і чистий кондиційний шлак у вигляді відсіву. Чистий кондиційний шлак у вигляді відсіву направляють в накопичувальний бункер під чистий шлак у вигляді відсіву. Надгрохотний немагнітний промпродукт середньої фракції направляють на шківний електромагнітний сепаратор за допомогою якого виділяють залізовмісний товарний продукт середньої фракції і чистий шлак середньої кондиційної фракції. При цьому залізовмісний товарний продукт середньої фракції направляють у відповідний для даної фракції товарного продукту накопичувальний бункер. Чистий шлак середньої кондиційної фракції також направляють у відповідний для даного чистого шлаку бункер. Комп’ютерна верстка Г. Паяльніков 6 Надгрохотний немагнітний промпродукт дрібної фракції направляють на барабанний електромагнітний сепаратор за допомогою якого виділяють залізовмісний товарний продукт дрібної фракції і чистий шлак дрібної кондиційної фракції. Після чого залізовмісний товарний продукт дрібної фракції аналогічним чином направляють у відповідний для даної фракції товарного продукту накопичувальний бункер. Чистий шлак дрібної кондиційної фракції також направляють у відповідний для даного чистого шлаку бункер. Таким чином в результаті переробки доменного шлаку одержують залізовмісні товарні продукти крупної, середньої і дрібної фракцій і чистий кондиційний шлак середньої і дрібної фракцій і у вигляді відсіву. В сукупності ці заходи дозволили підняти рівень витягання заліза з доменного шлаку і отримати чистий кондиційний шлак, який відповідає вимогам ДСТУ Б В.2.7-35-95, що дало можливість використовувати його в цивільному і промисловому будівництві і цим досягти безвідходної технології переробки доменних шлаків. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
