Потокова лінія для переробки доменних шлаків

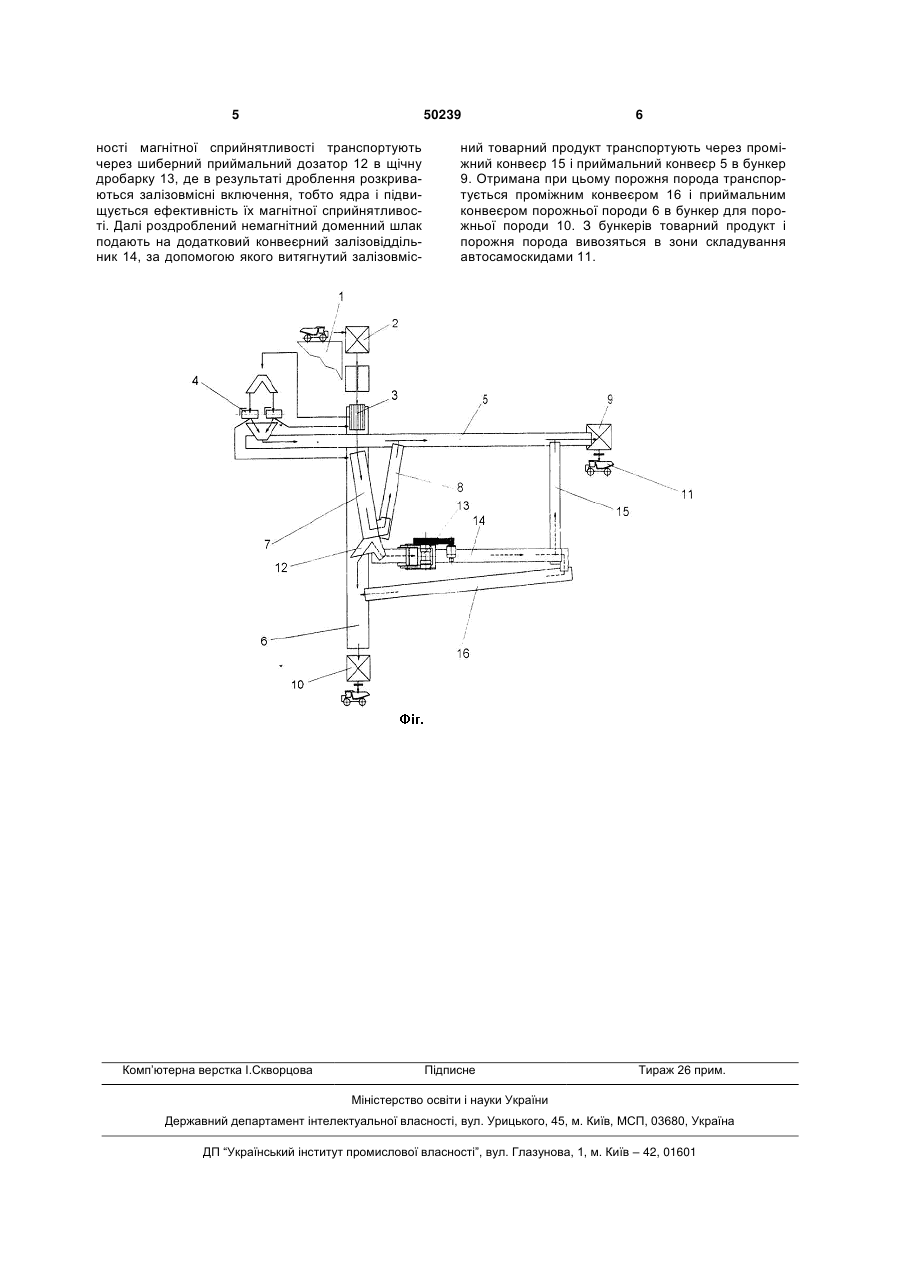

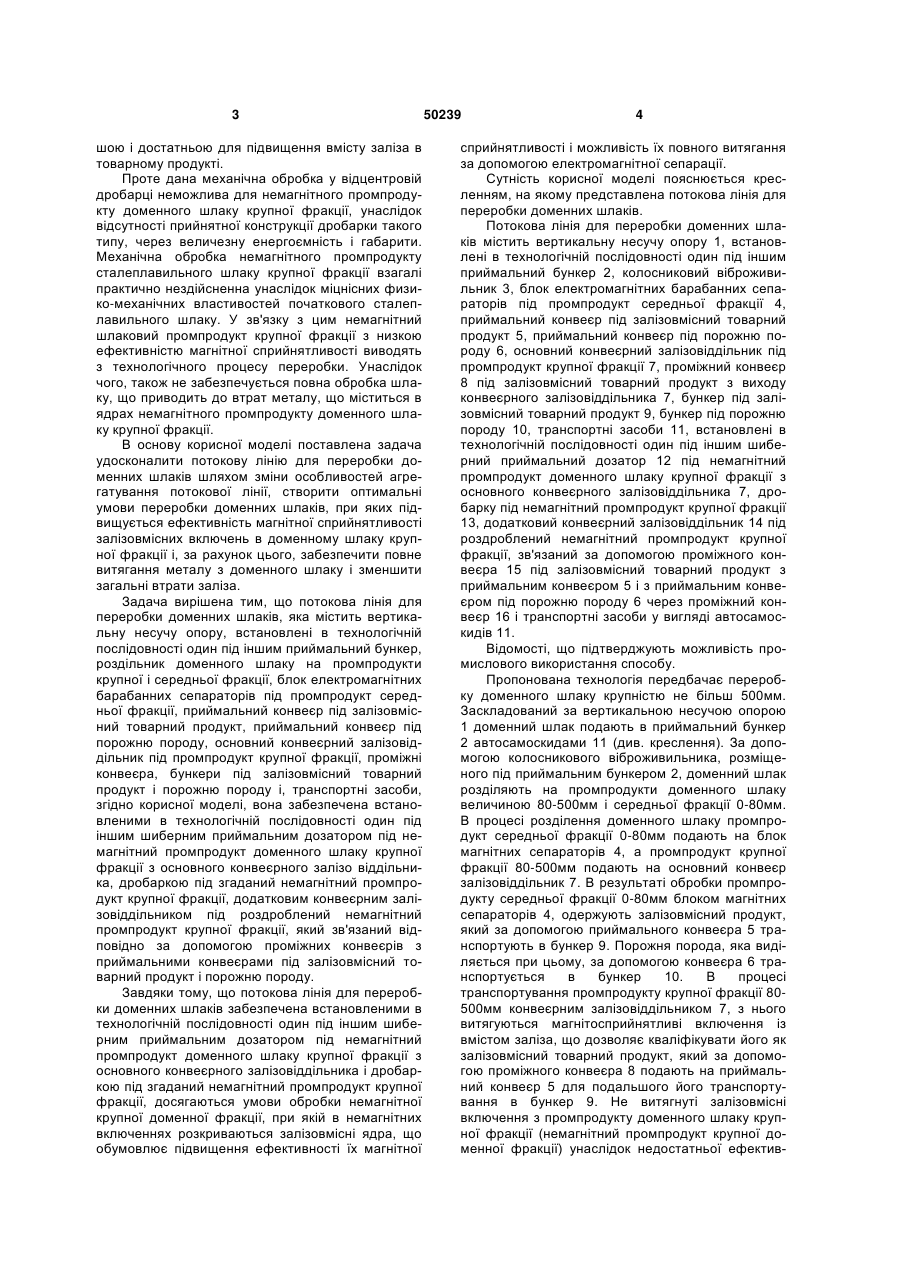

Потокова лінія для переробки доменних шлаків, яка містить вертикальну несучу опору, встановлені в технологічній послідовності один під іншим приймальний бункер, роздільник доменного шлаку на промпродукти крупної і середньої фракції, блок електромагнітних барабанних сепараторів під промпродукт середньої фракції, приймальний конвеєр під залізовмісний товарний продукт, приймальний конвеєр під порожню породу, основний кон 3 шою і достатньою для підвищення вмісту заліза в товарному продукті. Проте дана механічна обробка у відцентровій дробарці неможлива для немагнітного промпродукту доменного шлаку крупної фракції, унаслідок відсутності прийнятної конструкції дробарки такого типу, через величезну енергоємність і габарити. Механічна обробка немагнітного промпродукту сталеплавильного шлаку крупної фракції взагалі практично нездійсненна унаслідок міцнісних физико-механічних властивостей початкового сталеплавильного шлаку. У зв'язку з цим немагнітний шлаковий промпродукт крупної фракції з низкою ефективністю магнітної сприйнятливості виводять з технологічного процесу переробки. Унаслідок чого, також не забезпечується повна обробка шлаку, що приводить до втрат металу, що міститься в ядрах немагнітного промпродукту доменного шлаку крупної фракції. В основу корисної моделі поставлена задача удосконалити потокову лінію для переробки доменних шлаків шляхом зміни особливостей агрегатування потокової лінії, створити оптимальні умови переробки доменних шлаків, при яких підвищується ефективність магнітної сприйнятливості залізовмісних включень в доменному шлаку крупної фракції і, за рахунок цього, забезпечити повне витягання металу з доменного шлаку і зменшити загальні втрати заліза. Задача вирішена тим, що потокова лінія для переробки доменних шлаків, яка містить вертикальну несучу опору, встановлені в технологічній послідовності один під іншим приймальний бункер, роздільник доменного шлаку на промпродукти крупної і середньої фракції, блок електромагнітних барабанних сепараторів під промпродукт середньої фракції, приймальний конвеєр під залізовмісний товарний продукт, приймальний конвеєр під порожню породу, основний конвеєрний залізовіддільник під промпродукт крупної фракції, проміжні конвеєра, бункери під залізовмісний товарний продукт і порожню породу і, транспортні засоби, згідно корисної моделі, вона забезпечена встановленими в технологічній послідовності один під іншим шиберним приймальним дозатором під немагнітний промпродукт доменного шлаку крупної фракції з основного конвеєрного залізо віддільника, дробаркою під згаданий немагнітний промпродукт крупної фракції, додатковим конвеєрним залізовіддільником під роздроблений немагнітний промпродукт крупної фракції, який зв'язаний відповідно за допомогою проміжних конвеєрів з приймальними конвеєрами під залізовмісний товарний продукт і порожню породу. Завдяки тому, що потокова лінія для переробки доменних шлаків забезпечена встановленими в технологічній послідовності один під іншим шиберним приймальним дозатором під немагнітний промпродукт доменного шлаку крупної фракції з основного конвеєрного залізовіддільника і дробаркою під згаданий немагнітний промпродукт крупної фракції, досягаються умови обробки немагнітної крупної доменної фракції, при якій в немагнітних включеннях розкриваються залізовмісні ядра, що обумовлює підвищення ефективності їх магнітної 50239 4 сприйнятливості і можливість їх повного витягання за допомогою електромагнітної сепарації. Сутність корисної моделі пояснюється кресленням, на якому представлена потокова лінія для переробки доменних шлаків. Потокова лінія для переробки доменних шлаків містить вертикальну несучу опору 1, встановлені в технологічній послідовності один під іншим приймальний бункер 2, колосниковий віброживильник 3, блок електромагнітних барабанних сепараторів під промпродукт середньої фракції 4, приймальний конвеєр під залізовмісний товарний продукт 5, приймальний конвеєр під порожню породу 6, основний конвеєрний залізовіддільник під промпродукт крупної фракції 7, проміжний конвеєр 8 під залізовмісний товарний продукт з виходу конвеєрного залізовіддільника 7, бункер під залізовмісний товарний продукт 9, бункер під порожню породу 10, транспортні засоби 11, встановлені в технологічній послідовності один під іншим шиберний приймальний дозатор 12 під немагнітний промпродукт доменного шлаку крупної фракції з основного конвеєрного залізовіддільника 7, дробарку під немагнітний промпродукт крупної фракції 13, додатковий конвеєрний залізовіддільник 14 під роздроблений немагнітний промпродукт крупної фракції, зв'язаний за допомогою проміжного конвеєра 15 під залізовмісний товарний продукт з приймальним конвеєром 5 і з приймальним конвеєром під порожню породу 6 через проміжний конвеєр 16 і транспортні засоби у вигляді автосамоскидів 11. Відомості, що підтверджують можливість промислового використання способу. Пропонована технологія передбачає переробку доменного шлаку крупністю не більш 500мм. Заскладований за вертикальною несучою опорою 1 доменний шлак подають в приймальний бункер 2 автосамоскидами 11 (див. креслення). За допомогою колосникового віброживильника, розміщеного під приймальним бункером 2, доменний шлак розділяють на промпродукти доменного шлаку величиною 80-500мм і середньої фракції 0-80мм. В процесі розділення доменного шлаку промпродукт середньої фракції 0-80мм подають на блок магнітних сепараторів 4, а промпродукт крупної фракції 80-500мм подають на основний конвеєр залізовіддільник 7. В результаті обробки промпродукту середньої фракції 0-80мм блоком магнітних сепараторів 4, одержують залізовмісний продукт, який за допомогою приймального конвеєра 5 транспортують в бункер 9. Порожня порода, яка виділяється при цьому, за допомогою конвеєра 6 транспортується в бункер 10. В процесі транспортування промпродукту крупної фракції 80500мм конвеєрним залізовіддільником 7, з нього витягуються магнітосприйнятливі включення із вмістом заліза, що дозволяє кваліфікувати його як залізовмісний товарний продукт, який за допомогою проміжного конвеєра 8 подають на приймальний конвеєр 5 для подальшого його транспортування в бункер 9. Не витягнуті залізовмісні включення з промпродукту доменного шлаку крупної фракції (немагнітний промпродукт крупної доменної фракції) унаслідок недостатньої ефектив 5 50239 ності магнітної сприйнятливості транспортують через шиберний приймальний дозатор 12 в щічну дробарку 13, де в результаті дроблення розкриваються залізовмісні включення, тобто ядра і підвищується ефективність їх магнітної сприйнятливості. Далі роздроблений немагнітний доменний шлак подають на додатковий конвеєрний залізовіддільник 14, за допомогою якого витягнутий залізовміс Комп’ютерна верстка І.Скворцова 6 ний товарний продукт транспортують через проміжний конвеєр 15 і приймальний конвеєр 5 в бункер 9. Отримана при цьому порожня порода транспортується проміжним конвеєром 16 і приймальним конвеєром порожньої породи 6 в бункер для порожньої породи 10. З бункерів товарний продукт і порожня порода вивозяться в зони складування автосамоскидами 11. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
