Патрон травматичної дії
Номер патенту: 57182
Опубліковано: 10.02.2011
Автори: Мовчан Максим Анатолійович, Стасюк Василь Іванович, Шевченко Віктор Леонідович, Нестеренко Андрій Валентинович, Гутянтов Сергій Володимирович, Гутянтов Олексій Сергійович
Формула / Реферат
1. Патрон травматичної дії, що містить гільзу, метальний заряд і метальний снаряд, який відрізняється тим, що метальний снаряд являє собою щонайменше одне тіло несферичної форми, найбільший діаметр якого поза патроном більший за внутрішній діаметр гільзи в 1,31-2,0 рази, при цьому калібр патрона становить 9-18 мм.
2. Патрон за п. 1, який відрізняється тим, що до метального заряду додано речовину сльозоточивої або подразливої дії.
3. Патрон за п. 1, який відрізняється тим, що як несферичну форму використовують напівсферу, напівтор, чечевицю тощо.
Текст

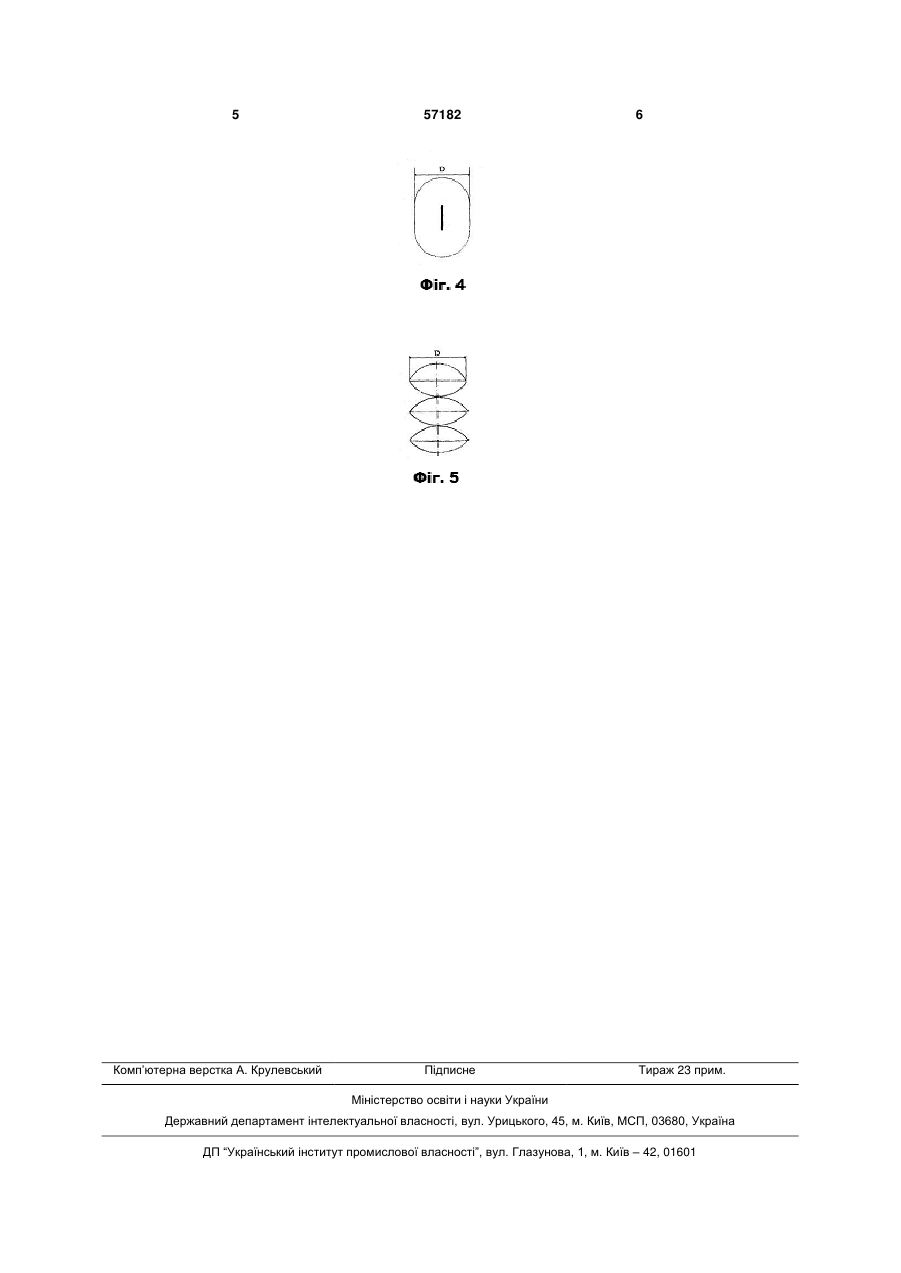

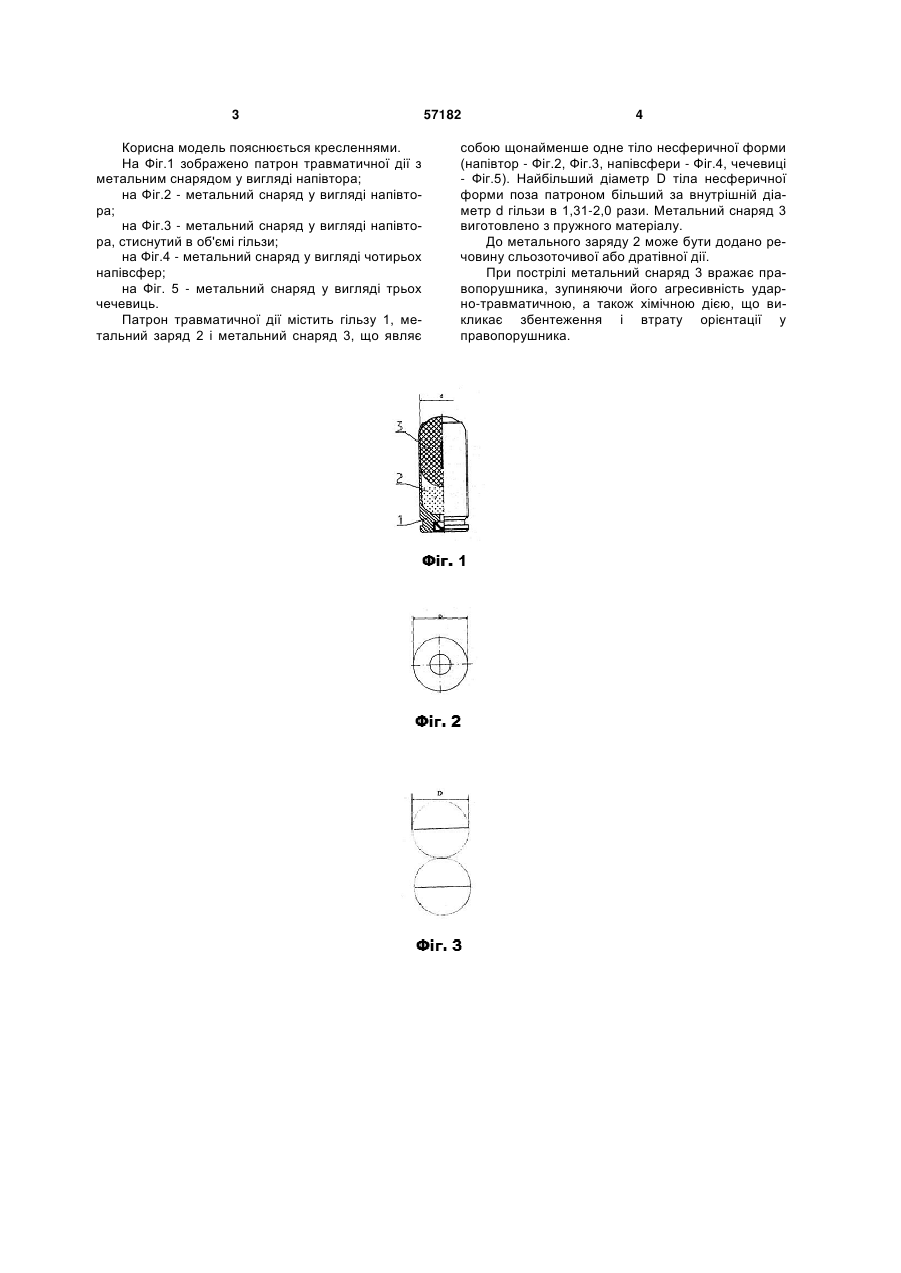

1. Патрон травматичної дії, що містить гільзу, 3 Корисна модель пояснюється кресленнями. На Фіг.1 зображено патрон травматичної дії з метальним снарядом у вигляді напівтора; на Фіг.2 - метальний снаряд у вигляді напівтора; на Фіг.3 - метальний снаряд у вигляді напівтора, стиснутий в об'ємі гільзи; на Фіг.4 - метальний снаряд у вигляді чотирьох напівсфер; на Фіг. 5 - метальний снаряд у вигляді трьох чечевиць. Патрон травматичної дії містить гільзу 1, метальний заряд 2 і метальний снаряд 3, що являє 57182 4 собою щонайменше одне тіло несферичної форми (напівтор - Фіг.2, Фіг.3, напівсфери - Фіг.4, чечевиці - Фіг.5). Найбільший діаметр D тіла несферичної форми поза патроном більший за внутрішній діаметр d гільзи в 1,31-2,0 рази. Метальний снаряд 3 виготовлено з пружного матеріалу. До метального заряду 2 може бути додано речовину сльозоточивої або дратівної дії. При пострілі метальний снаряд 3 вражає правопорушника, зупиняючи його агресивність ударно-травматичною, а також хімічною дією, що викликає збентеження і втрату орієнтації у правопорушника. 5 Комп’ютерна верстка А. Крулевський 57182 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCartridge with traumatic effect
Автори англійськоюHutiantov Serhii Volodymyrovych, Shevchenko Viktor Leonidovych, Movchan Maksym Anatoliiovych, Nesterenko Andrii Valentynovych, Huitiantov Oleksii Serhiiovych, Stasiuk Vasyl Ivanovych
Назва патенту російськоюПатрон травматического действия
Автори російськоюГутянтов Сергей Владимирович, Шевченко Виктор Леонидович, Мовчан Максим Анатолиевич, Нестеренко Андрей Валентинович, Гутянтов Алексей Сергеевич, Стасюк Василий Иванович
МПК / Мітки
МПК: F42B 30/00
Мітки: патрон, дії, травматичної
Код посилання
