Цівкова передача

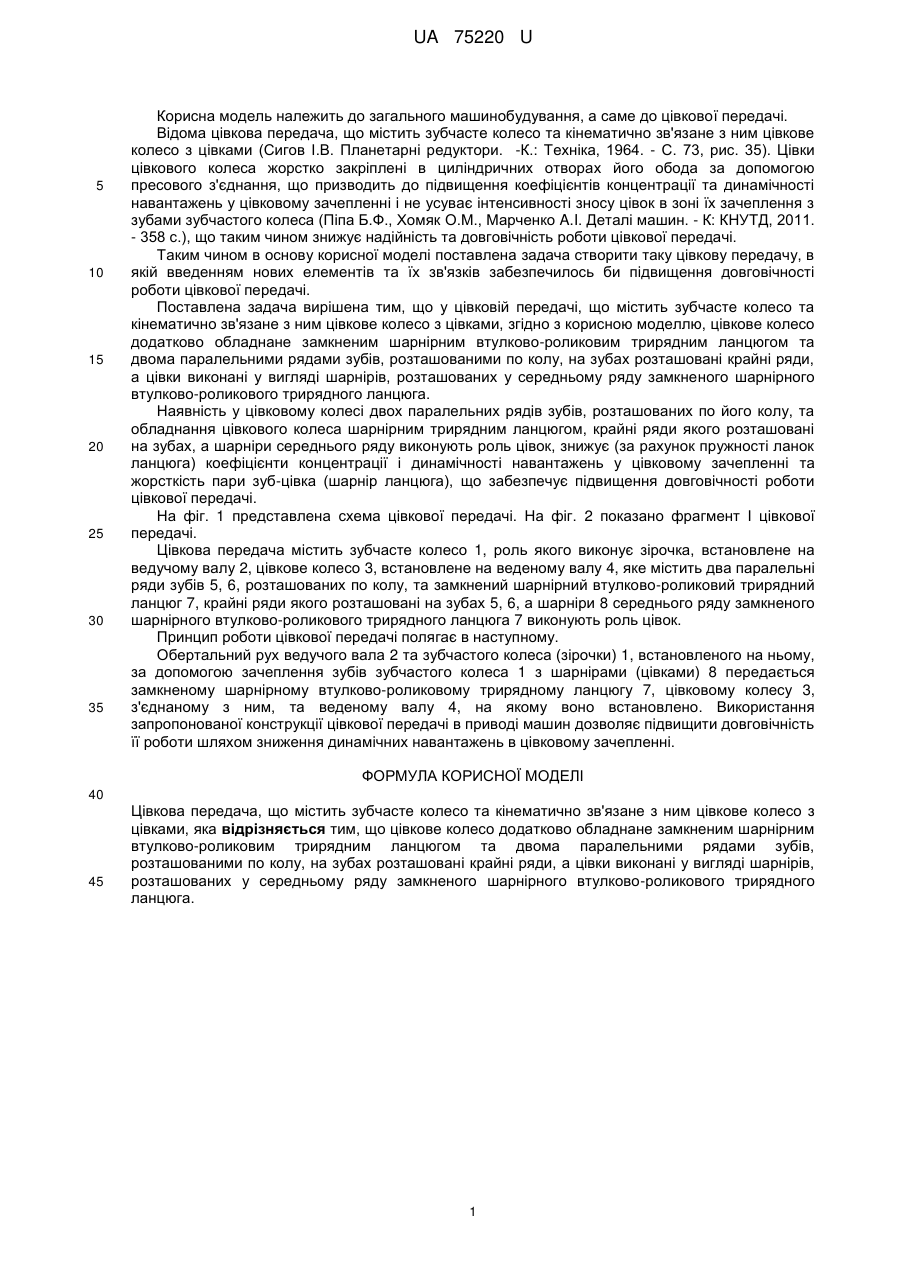

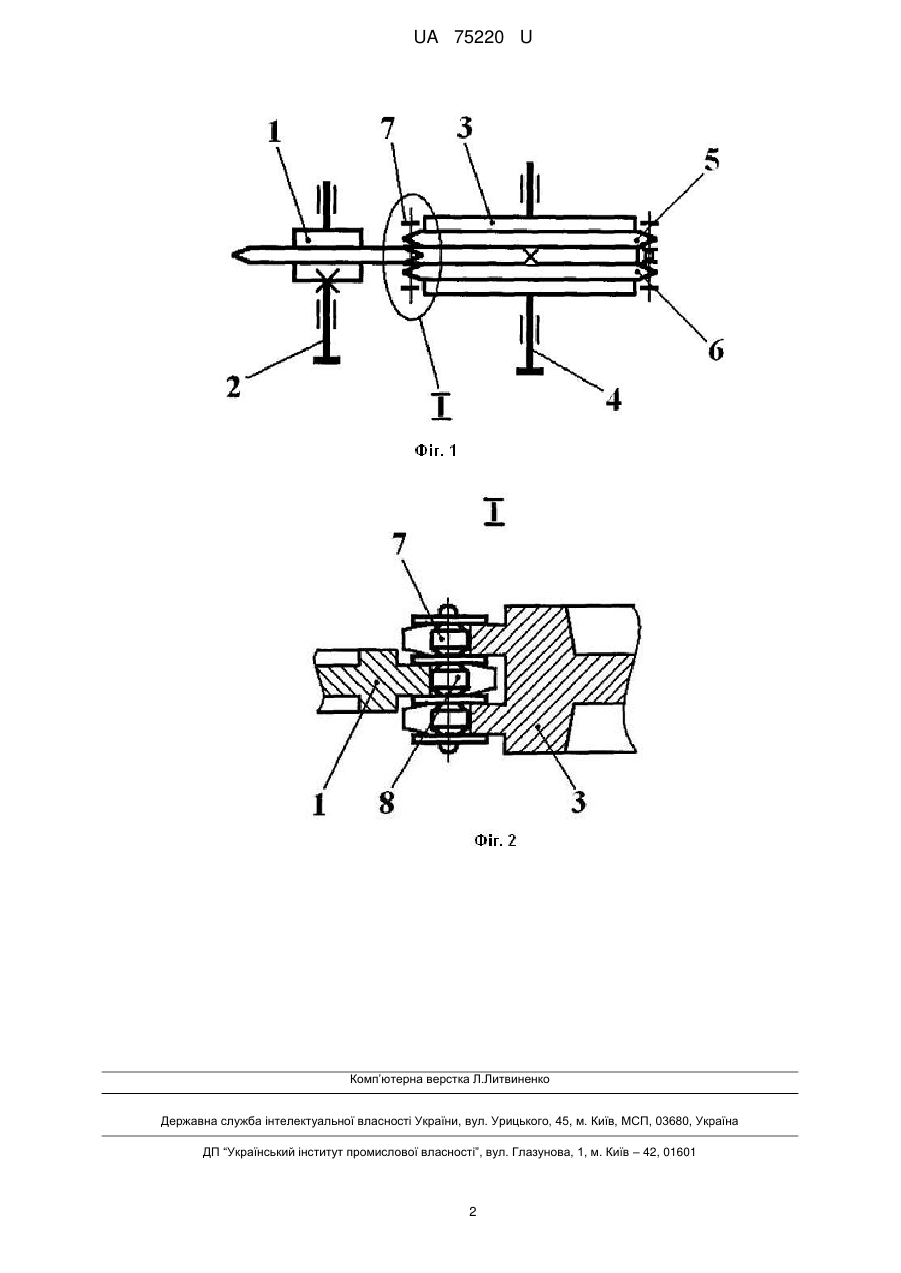

Реферат: UA 75220 U UA 75220 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до цівкової передачі. Відома цівкова передача, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо з цівками (Сигов І.В. Планетарні редуктори. -К.: Техніка, 1964. - С. 73, рис. 35). Цівки цівкового колеса жорстко закріплені в циліндричних отворах його обода за допомогою пресового з'єднання, що призводить до підвищення коефіцієнтів концентрації та динамічності навантажень у цівковому зачепленні і не усуває інтенсивності зносу цівок в зоні їх зачеплення з зубами зубчастого колеса (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011. - 358 с.), що таким чином знижує надійність та довговічність роботи цівкової передачі. Таким чином в основу корисної моделі поставлена задача створити таку цівкову передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи цівкової передачі. Поставлена задача вирішена тим, що у цівковій передачі, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо з цівками, згідно з корисною моделлю, цівкове колесо додатково обладнане замкненим шарнірним втулково-роликовим трирядним ланцюгом та двома паралельними рядами зубів, розташованими по колу, на зубах розташовані крайні ряди, а цівки виконані у вигляді шарнірів, розташованих у середньому ряду замкненого шарнірного втулково-роликового трирядного ланцюга. Наявність у цівковому колесі двох паралельних рядів зубів, розташованих по його колу, та обладнання цівкового колеса шарнірним трирядним ланцюгом, крайні ряди якого розташовані на зубах, а шарніри середнього ряду виконують роль цівок, знижує (за рахунок пружності ланок ланцюга) коефіцієнти концентрації і динамічності навантажень у цівковому зачепленні та жорсткість пари зуб-цівка (шарнір ланцюга), що забезпечує підвищення довговічності роботи цівкової передачі. На фіг. 1 представлена схема цівкової передачі. На фіг. 2 показано фрагмент І цівкової передачі. Цівкова передача містить зубчасте колесо 1, роль якого виконує зірочка, встановлене на ведучому валу 2, цівкове колесо 3, встановлене на веденому валу 4, яке містить два паралельні ряди зубів 5, 6, розташованих по колу, та замкнений шарнірний втулково-роликовий трирядний ланцюг 7, крайні ряди якого розташовані на зубах 5, 6, а шарніри 8 середнього ряду замкненого шарнірного втулково-роликового трирядного ланцюга 7 виконують роль цівок. Принцип роботи цівкової передачі полягає в наступному. Обертальний рух ведучого вала 2 та зубчастого колеса (зірочки) 1, встановленого на ньому, за допомогою зачеплення зубів зубчастого колеса 1 з шарнірами (цівками) 8 передається замкненому шарнірному втулково-роликовому трирядному ланцюгу 7, цівковому колесу 3, з'єднаному з ним, та веденому валу 4, на якому воно встановлено. Використання запропонованої конструкції цівкової передачі в приводі машин дозволяє підвищити довговічність її роботи шляхом зниження динамічних навантажень в цівковому зачепленні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Цівкова передача, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо з цівками, яка відрізняється тим, що цівкове колесо додатково обладнане замкненим шарнірним втулково-роликовим трирядним ланцюгом та двома паралельними рядами зубів, розташованими по колу, на зубах розташовані крайні ряди, а цівки виконані у вигляді шарнірів, розташованих у середньому ряду замкненого шарнірного втулково-роликового трирядного ланцюга. 1 UA 75220 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
