Насадка для магнітосорбційних пристроїв
Номер патенту: 57280
Опубліковано: 16.06.2003
Автори: Гіроль Микола Миколайович, Сало Олександр Васильович, Дахненко Валерій Леонідович
Формула / Реферат
1. Насадка для магнітосорбційних пристроїв, елементи якої складаються із феромагнітної оболонки, приєднаної до немагнітної серцевини, яка відрізняється тим, що феромагнітна оболонка виконана із матеріалів, котрі відрізняються магнітними властивостями, а матеріал серцевини має парамагнітні властивості і містить включення із феромагнітними властивостями.
2. Насадка за п. 1, яка відрізняється тим, що включення із феромагнітними властивостями розташовані нерівномірно в об'ємі парамагнітної серцевини таким чином, що їх вміст в об'ємі серцевини збільшується в напрямі оболонки, поверхня якої виконана із наявністю виступів і впадин.
Текст

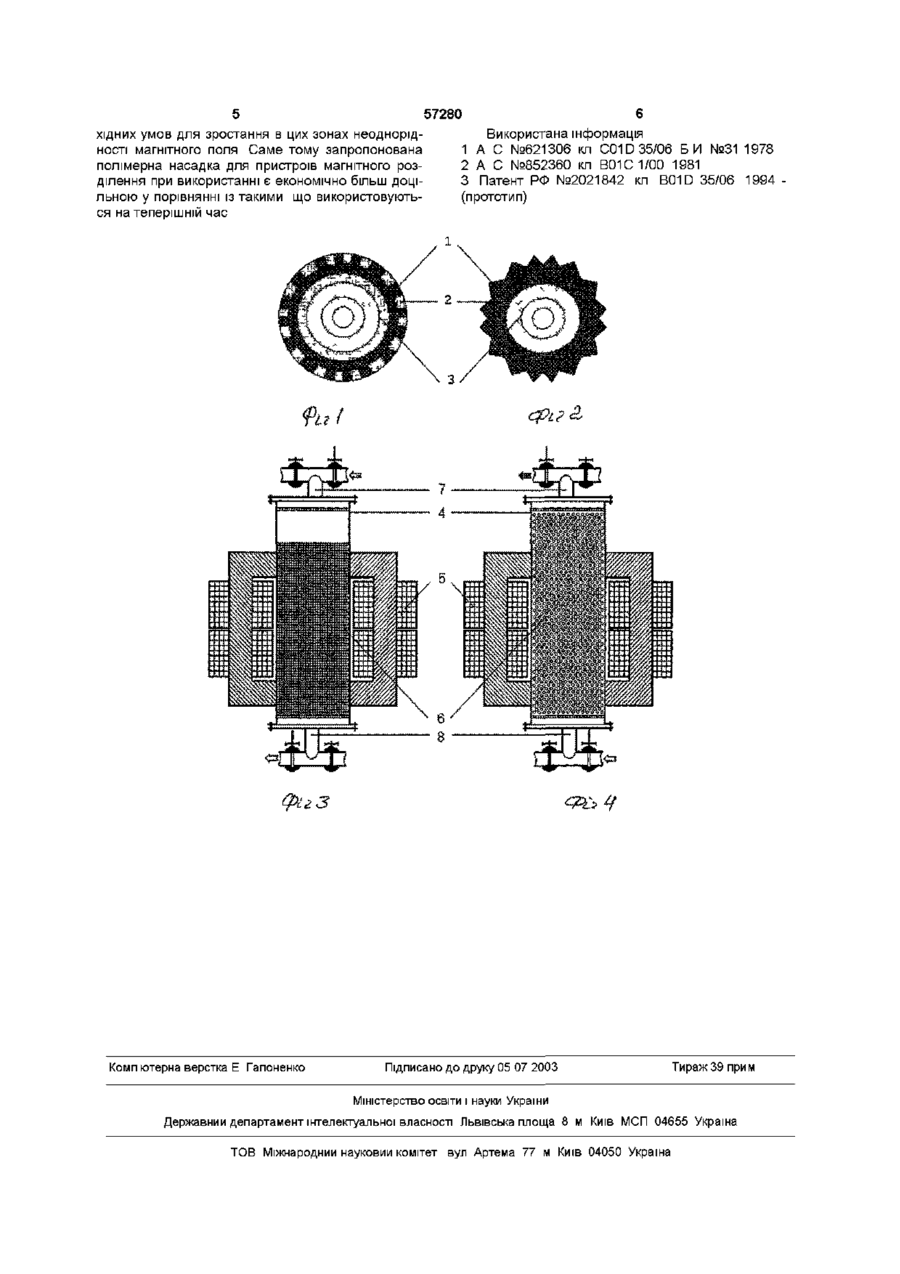

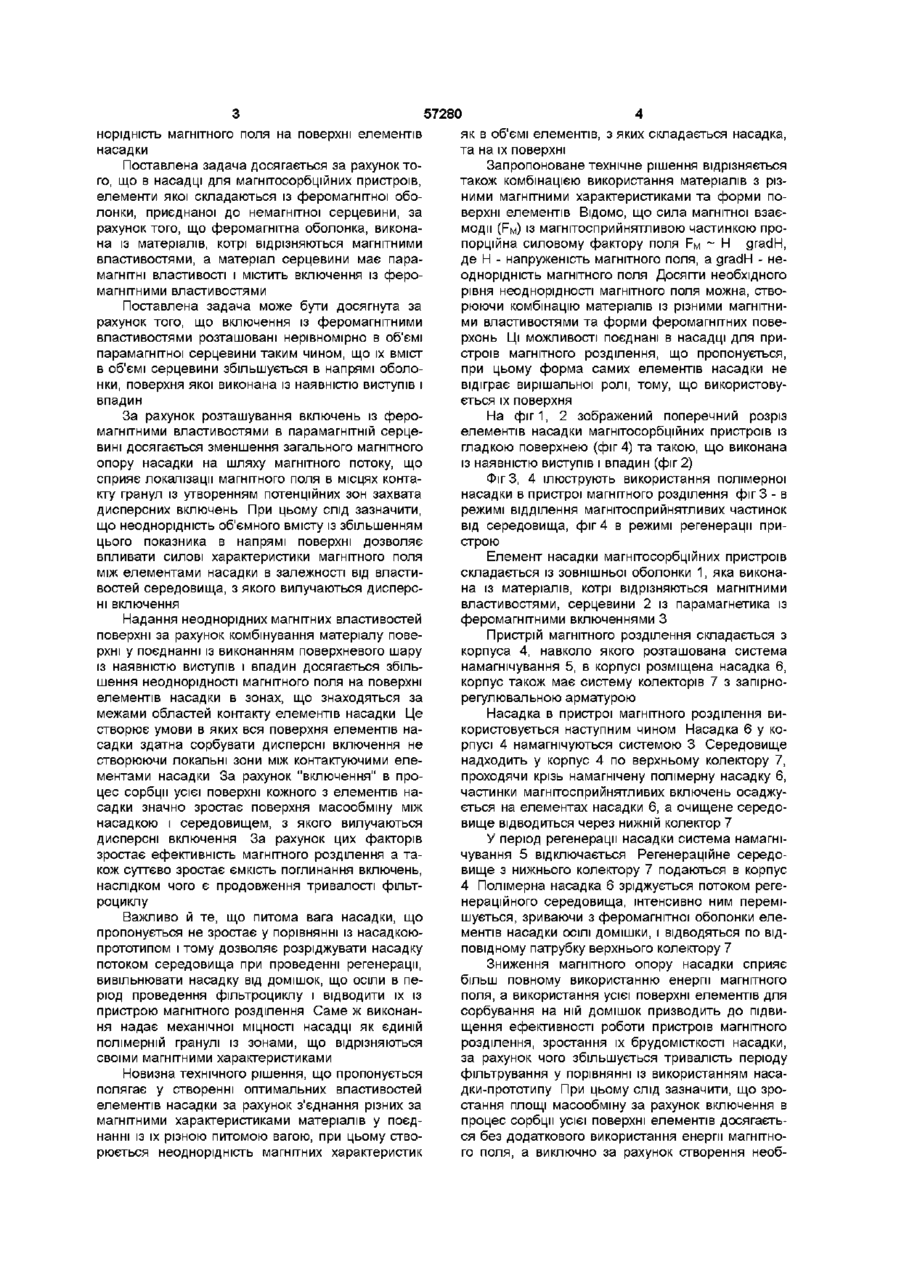

1 Насадка для магнітосорбціиних пристроїв, елементи якої складаються із феромагнітної оболонки, приєднаної до немагнітної серцевини, яка відрізняється тим, що феромагнітна оболонка виконана із матеріалів, котрі відрізняються магнітними властивостями, а матеріал серцевини має парамагнітні властивості і містить включення із феромагнітними властивостями 2 Насадка за п 1, яка відрізняється тим, що включення із феромагнітними властивостями розташовані нерівномірно в об'ємі парамагнітної серцевини таким чином, що їх вміст в об'ємі серцевини збільшується в напрямі оболонки, поверхня якої виконана із наявністю виступів і впадин Винахід відноситься до області вилучення магнітосприйнятливих частинок із рідких середовищ і може бути використаний для очищення рідин та газів від зважених домішок або для збагачення корисних копалин Відоме використання в магнітосорбціиних пристроях суцільноферомагнітних насадок із сталевих кульок [1], стружки [2] та інших Такого типу насадки, попри свою розповсюдженість мають суттєві недоліки Це відносно малий об'єм зон захоплення (в яких силові характеристики впливу магнітного поля гарантовано забезпечують осадження частинок) у порівнянні із загальним об'ємом порового простору насадки, по якому протікає середовище Наслідком цього є недостатня ефективність вилучення частинок, а також, мала брудомісткість самої насадки Іншим недоліком суцільноферомагнітної насадки (сталевої) є її низька здатність до звільнення від домішок, котрі були осаджені в зонах контакту елементів під час фільтрування Причиною цього є залишкова намагніченість гранул після відключення зовнішнього магнітного поля, за рахунок чого насадка залишається намагніченою, при цьому параметри залишкового магнітного поля (коерцитивної сили) є достатніми для утримання вже осаджених дисперсних частинок що і перешкоджає їх відводу із регенераційним середовищем 3 цієї причини насадка, наприклад, із сталевих кульок залишається замуленою, а тому після регенерування ефективність, тривалість подальшого фільтраційного очищення може складати ВІДПОВІДНО ДО звільненого об'єму зон захоплення (25 30%) Перемішування насадки потоком регенераційного середовища неможливе по причині її значної ваги Відома насадка для магнітосорбціиних пристроїв, елементи якої складаються із феромагнітної оболонки, приєднаної до немагнітної серцевини [3] (прототип) За рахунок меншої ваги у порівнянні із суцільнометалевою насадкою (із кульок [1], стружки [2]), проведення регенерації насадки-прототипу по завершенні фільтроциклу можливо шляхом и зрідження потоком регенераційного середовища Однак насадка-прототип значно поступається своїми магнітними властивостями суцільнометалевим аналогам за рахунок більш високого магнітного опору її елементів Причиною цього є значно більший шлях проходження магнітного потоку (по поверхні) із мінімальним породженням через немагнітну серцевину Це призводить до зниження ефективності вилучення домішок пристроєм, в якому використовується насадка-прототип Окрім того, покриття може руйнуватися від ЗОВНІШНІХ навантажень, викликаних періодичною зміною тиску в пристрої в періоди фільтрування та регенерації Тому надійність використання такої насадки в системах із змінним тиском може бути невисокою В основу винаходу поставлено задачу в насадці для магнітосорбціиних пристроїв шляхом створення неоднорідності магнітних властивостей поверхневої оболонки і об'єму елементів насадки у поєднанні із рельєфом поверхні забезпечити зниження магнітного опору насадки і збільшити неод О 00 1 ю 57280 норідність магнітного поля на поверхні елементів насадки Поставлена задача досягається за рахунок того, що в насадці для магнітосорбційних пристроїв, елементи якої складаються із феромагнітної оболонки, приєднаної до немагнітної серцевини, за рахунок того, що феромагнітна оболонка, виконана із матеріалів, котрі відрізняються магнітними властивостями, а матеріал серцевини має парамагнітні властивості і містить включення із феромагнітними властивостями Поставлена задача може бути досягнута за рахунок того, що включення із феромагнітними властивостями розташовані нерівномірно в об'ємі парамагнітної серцевини таким чином, що їх вміст в об'ємі серцевини збільшується в напрямі оболонки, поверхня якої виконана із наявністю виступів і впадин За рахунок розташування включень із феромагнітними властивостями в парамагнітній серцевині досягається зменшення загального магнітного опору насадки на шляху магнітного потоку, що сприяє локалізації магнітного поля в місцях контакту гранул із утворенням потенційних зон захвата дисперсних включень При цьому слід зазначити, що неоднорідність об'ємного вмісту із збільшенням цього показника в напрямі поверхні дозволяє впливати силові характеристики магнітного поля між елементами насадки в залежності від властивостей середовища, з якого вилучаються дисперсні включення Надання неоднорідних магнітних властивостей поверхні за рахунок комбінування матеріалу поверхні у поєднанні із виконанням поверхневого шару із наявністю виступів і впадин досягається збільшення неоднорідності магнітного поля на поверхні елементів насадки в зонах, що знаходяться за межами областей контакту елементів насадки Це створює умови в яких вся поверхня елементів насадки здатна сорбувати дисперсні включення не створюючи локальні зони між контактуючими елементами насадки За рахунок "включення" в процес сорбції усієї поверхні кожного з елементів насадки значно зростає поверхня масообміну між насадкою і середовищем, з якого вилучаються дисперсні включення За рахунок цих факторів зростає ефективність магнітного розділення а також суттєво зростає ємкість поглинання включень, наслідком чого є продовження тривалості фільтроциклу Важливо й те, що питома вага насадки, що пропонується не зростає у порівнянні із насадкоюпрототипом і тому дозволяє розріджувати насадку потоком середовища при проведенні регенерації, вивільнювати насадку від домішок, що осіли в період проведення фільтроциклу і відводити їх із пристрою магнітного розділення Саме ж виконання надає механічної МІЦНОСТІ насадці як єдиній полімерній гранулі із зонами, що відрізняються своїми магнітними характеристиками Новизна технічного рішення, що пропонується полягає у створенні оптимальних властивостей елементів насадки за рахунок з'єднання різних за магнітними характеристиками матеріалів у поєднанні із їх різною питомою вагою, при цьому створюється неоднорідність магнітних характеристик як в об'ємі елементів, з яких складається насадка, та на їх поверхні Запропоноване технічне рішення відрізняється також комбінацією використання матеріалів з різними магнітними характеристиками та форми поверхні елементів Відомо, ЩО сила магнітної взаємодії (FM) із магнітосприйнятливою частинкою пропорційна силовому фактору поля FM ~ H gradH, де Н - напруженість магнітного поля, a gradH - неоднорідність магнітного поля Досягти необхідного рівня неоднорідності магнітного поля можна, створюючи комбінацію матеріалів із різними магнітними властивостями та форми феромагнітних поверхонь Ці МОЖЛИВОСТІ поєднані в насадці для пристроїв магнітного розділення, що пропонується, при цьому форма самих елементів насадки не відіграє вирішальної ролі, тому, що використовується їх поверхня На фіг 1, 2 зображений поперечний розріз елементів насадки магнітосорбційних пристроїв із гладкою поверхнею (фіг 4) та такою, що виконана із наявністю виступів і впадин (фіг 2) Фіг 3, 4 ілюструють використання полімерної насадки в пристрої магнітного розділення фіг 3 - в режимі відділення магнітосприйнятливих частинок від середовища, фіг 4 в режимі регенерації пристрою Елемент насадки магнітосорбційних пристроїв складається із зовнішньої оболонки 1, яка виконана із матеріалів, котрі відрізняються магнітними властивостями, серцевини 2 із парамагнетика із феромагнітними включеннями З Пристрій магнітного розділення складається з корпуса 4, навколо якого розташована система намагнічування 5, в корпусі розміщена насадка 6, корпус також має систему колекторів 7 з запірнорегулювальною арматурою Насадка в пристрої магнітного розділення використовується наступним чином Насадка 6 у корпусі 4 намагнічуються системою 3 Середовище надходить у корпус 4 по верхньому колектору 7, проходячи крізь намагнічену полімерну насадку 6, частинки магнітосприйнятливих включень осаджується на елементах насадки 6, а очищене середовище відводиться через нижній колектор 7 У період регенерації насадки система намагнічування 5 відключається Регенераційне середовище з нижнього колектору 7 подаються в корпус 4 Полімерна насадка 6 зріджується потоком регенераційного середовища, інтенсивно ним перемішується, зриваючи з феромагнітної оболонки елементів насадки ОСІЛІ ДОМІШКИ, І ВІДВОДЯТЬСЯ ПО від повідному патрубку верхнього колектору 7 Зниження магнітного опору насадки сприяє більш повному використанню енергії магнітного поля, а використання усієї поверхні елементів для сорбування на ній домішок призводить до підвищення ефективності роботи пристроїв магнітного розділення, зростання їх брудомісткості насадки, за рахунок чого збільшується тривалість періоду фільтрування у порівнянні із використанням насадки-прототипу При цьому слід зазначити, що зростання площі масообміну за рахунок включення в процес сорбції усієї поверхні елементів досягається без додаткового використання енергії магнітного поля, а виключно за рахунок створення необ 57280 хідних умов для зростання в цих зонах неоднорідності магнітного поля Саме тому запропонована полімерна насадка для пристроїв магнітного розділення при використанні є економічно більш доцільною у порівнянні із такими що використовуються на теперішній час Використана інформація 1 А С №621306 кл C01D 35/06 БИ №31 1978 2 А С №852360 кл В01С1/00 1981 3 Патент РФ №2021842 кл B01D 35/06 1994 (прототип) f u f Комп ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
