Формула / Реферат

Насадка для тепломассообменньтх аппара­тов, выполненная в виде проволочной спирали, от­личающаяся тем, что, с целью повышения эффективности насадки путем снижения проскока газа, каждый виток спирали смещен относительно соседнего витка таким образом, что угол между осью симметрии насадки и плоскостью витка спи­рали равен 10-450, а соотношение диаметра прово­локи и внутреннего диаметра витка насадки равно 0,25-1.

Текст

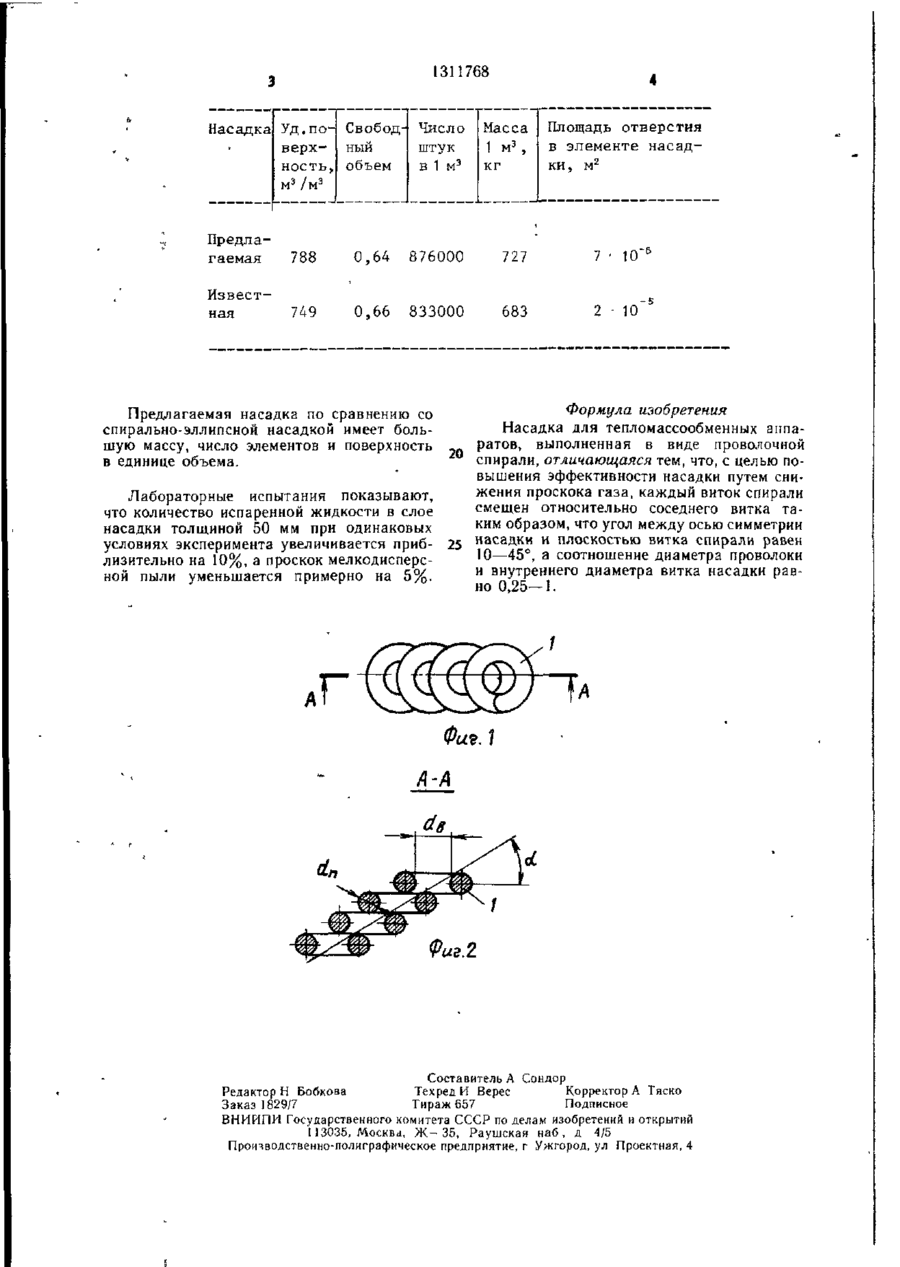

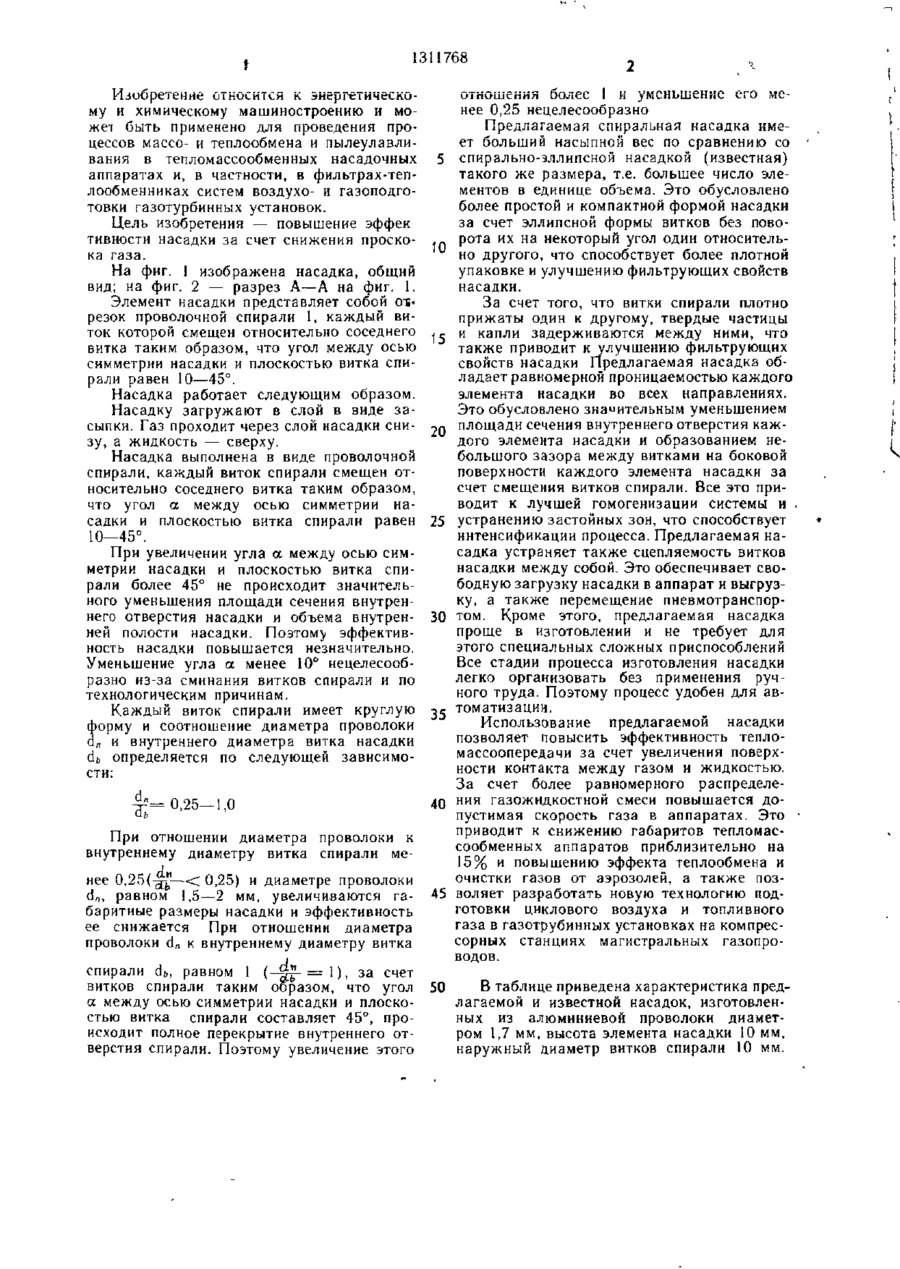

Изобретение может быть использовано для проведения процессов массотеплообме на и пылеулавливания в насадочных аппа ратах и позволяет повысить эффективность насадки путем уменьшения проскока газа Это достигается тем, что каждый виток насадки, выполненный в виде проволочной спирали, смещен относительно соседнего витка с образованием угла 10—45° Насадка выполнена с соотношением диаметра проволоки и внутреннего диаметра витка, равным 0,25—1 2 ил , 1 табл (Л С со 00 РВД-, • г * t 1311768 Изобретение сі носится к ^*нерг€і ическому и химическому машиностроению и можеі быть применено для проведения процессов массо- и теплообмена и пылеулавливания в тепломассообменных насадочных аппаратах и, в частности, в фильтрах-теплообменниках систем воздухо- и газоподготовки газотурбинных установок. Цель изобретения — повышение эффек тивности насадки за счет снижения проскока газа. На фиг. 1 изображена насадка, общий вид; на фиг. 2 — разрез А—А на фиг. 1. Элемент насадки представляет собой otрезок проволочной спирали 1, каждый виток которой смещен относительно соседнего витка таким образом, что угол между осью симметрии насадки и плоскостью витка спирали равен 10—45°. Насадка работает следующим образом. Насадку загружают в слой в виде засыпки. Газ проходит через слой насадки снизу, а жидкость — сверху. Насадка выполнена в виде проволочной спирали, каждый виток спирали смещен относительно соседнего витка таким образом, что угол а между осью симметрии насадки и плоскостью витка спирали равен 10—45°. При увеличении угла а между осью симметрии насадки и плоскостью витка спирали более 45° не происходит значительного уменьшения площади сечения внутреннего отверстия насадки и объема внутренней полости насадки. Поэтому эффективность насадки повышается незначительно. Уменьшение угла а менее 10° нецелесообразно из-за сминания витков спирали и по технологическим причинам. Каждый виток спирали имеет круглую форму и соотношение диаметра проволоки dn и внутреннего диаметра витка насадки d0 определяется по следующей зависимости: 4 ? = 0,25—1,0 нее 0,25 нецелесообразно Предлагаемая спиральная насадка имеет больший насыпной вес по сравнению со спирально-эллипеной насадкой (известная) такого же размера, т.е. большее число элементов в единице объема. Это обусловлено более простой и компактной формой насадки за счет эллипеной формы витков без поворота их на некоторый угол один относитель10 но другого, что способствует более плотной упаковке и улучшению фильтрующих свойств насадки. 15 20 25 30 эг 40 При отношении диаметра проволоки к внутреннему диаметру витка спирали менее 0,25 (-д-^—

Дивитися

Додаткова інформація

Назва патенту англійською

Nozzle for heat-mass-transfer apparatuses

Автори англійською

Alieksieiev Anatolii Vasyliovych, Zaitsev Pavlo Vasyliovych, Marchenko Anatolii Ivanovych

Назва патенту російською

Насадка для тепломассообменных аппаратов

Автори російською

Алексеев Анатолий Васильевич, Зайцев Павел Васильевич, Марченко Анатолий Иванович

МПК / Мітки

МПК: B01J 19/18, B01J 19/30, B01J 19/20

Мітки: насадка, апаратів, тепломасообмінних
