B23B 47/00 — Конструктивні елементи для розточувальних або свердлильних верстатів; допоміжні пристрої для них

Номер патенту: 95724

Опубліковано: 12.01.2015

Автори: Веремей Геннадій Олександрович, Гончарук Сергій Степанович

МПК: B23B 47/00

Мітки: сідел, обробки, базування, пристрою, клапанів, пристосування

Формула / Реферат:

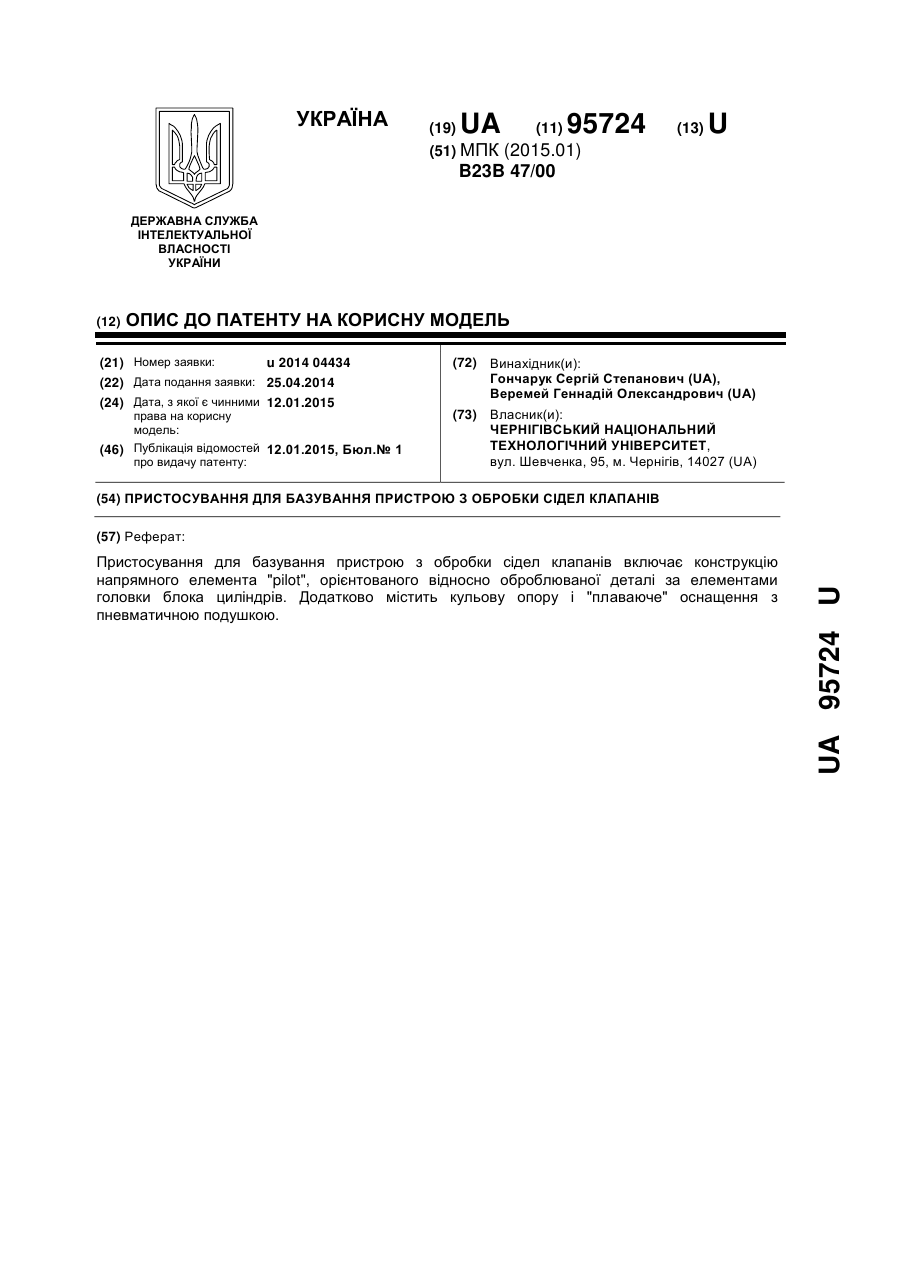

Пристосування для базування пристрою з обробки сідел клапанів, що включає конструкцію напрямного елемента "pilot", орієнтованого відносно оброблюваної деталі за елементами головки блока циліндрів, яке відрізняється тим, що додатково містить кульову опору і "плаваюче" оснащення з пневматичною подушкою.

Номер патенту: 95295

Опубліковано: 25.12.2014

Автори: Олійник Катерина Олександрівна, Гайдаєнко Юрій Васильович, Саленко Олександр Федорович, Ченчевая Ольга Олександрівна, Кузнєцов Юрій Миколайович

МПК: B23B 19/00, B23B 47/00

Мітки: шпіндельний, вузол, верстата

Формула / Реферат:

1. Шпиндельний вузол верстата, що містить корпус з рухомим шпинделем і затискним пристроєм попереду, піноль, розташований в передній частині корпуса, статор обертової електричної машини головного руху шпинделя з розподіленою обмоткою, який закріплений всередині пінолю, ротор, жорстко сполучений зі шпинделем, і електропривод подачі, рухомий елемент якого розташований співвісно зі шпинделем і гвинтовою передачею, який відрізняється тим, що...

Номер патенту: 104512

Опубліковано: 10.02.2014

Автори: Шинкаренко Василь Федорович, Олійник Катерина Олександрівна, Ковтун Андрій Сергійович, Кузнєцов Юрій Миколайович, Гайдаєнко Юрій Васильович

МПК: B23Q 1/00, B23B 19/00, B23B 47/00 ...

Мітки: вузол, верстата, шпіндельний

Формула / Реферат:

Шпиндельний вузол верстата, що містить корпус, привод головного руху шпинделя, розташований всередині пінолю з можливістю безпосередньої передачі крутного моменту від статора електродвигуна обертального руху на ротор, що механічно зв'язаний зі шпинделем, та електропривод подачі, виконаний співвісно зі шпинделем, який відрізняється тим, що привод подачі виконано у вигляді циліндричного електродвигуна поступального руху, а шпиндель механічно і...

Номер патенту: 83629

Опубліковано: 25.09.2013

Автори: Косих Денис Ігорович, Бєляковський Валерій Павлович

МПК: B23B 47/00

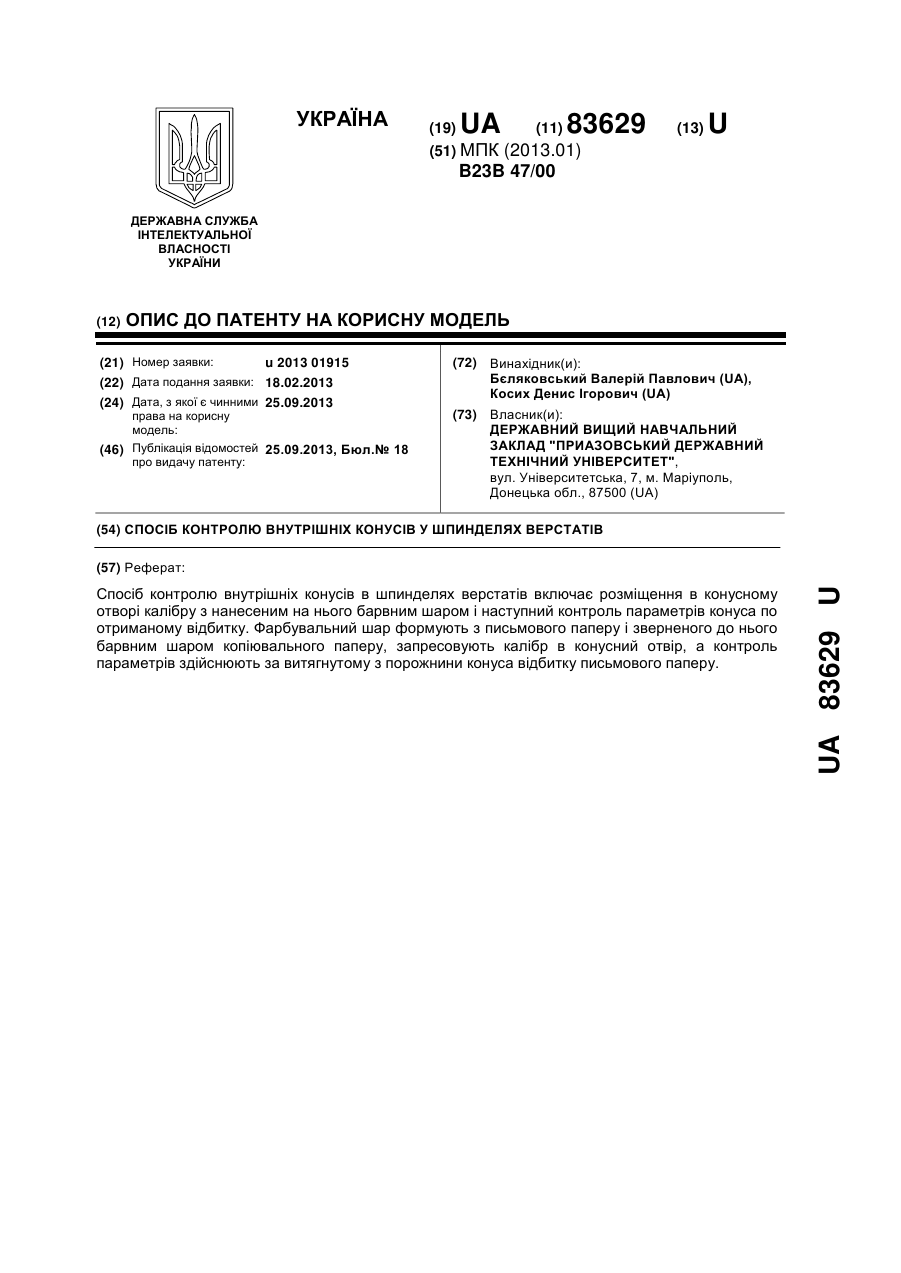

Мітки: внутрішніх, контролю, шпинделях, верстатів, конусів, спосіб

Формула / Реферат:

Спосіб контролю внутрішніх конусів в шпинделях верстатів, що включає розміщення в конусному отворі калібру з нанесеним на нього барвним шаром і наступний контроль параметрів конуса по отриманому відбитку, який відрізняється тим, що фарбувальний шар формують з письмового паперу і зверненого до нього барвним шаром копіювального паперу, запресовують калібр в конусний отвір, а контроль параметрів здійснюють за витягнутому з порожнини конуса...

Номер патенту: 83381

Опубліковано: 10.09.2013

Автори: Воєводін Альберт Борисович, Гусєв Володимир Владиленович, Воєводіна Тетяна Альбертівна, Малушин Віталій Сергійович, Гриньов Юрій Олександрович

МПК: B23B 19/00, B23B 47/00

Мітки: агрегатного, шпіндельний, вузол, верстата

Формула / Реферат:

Шпиндельний вузол агрегатного верстата, що містить корпус з встановленим в ньому на здвоєних за допомогою компенсаційних кілець радіально-упорних підшипниках шпинделем, оснащеним упорними втулками, одна з яких розміщена з можливістю контакту з фланцем, з'єднаним з торцем корпусу, а інша - з гайкою, що забезпечує фіксацію внутрішніх кілець радіально-упорних підшипників, який відрізняється тим, що він додатково оснащений упорним підшипником,...

Номер патенту: 82880

Опубліковано: 27.08.2013

Автори: Шинкаренко Василь Федорович, Гайдаєнко Юрій Васильович, Олійник Катерина Олександрівна, Кузнєцов Юрій Миколайович, Ковтун Андрій Сергійович

МПК: B23B 19/00, B23B 47/00

Мітки: верстата, вузол, шпіндельний

Формула / Реферат:

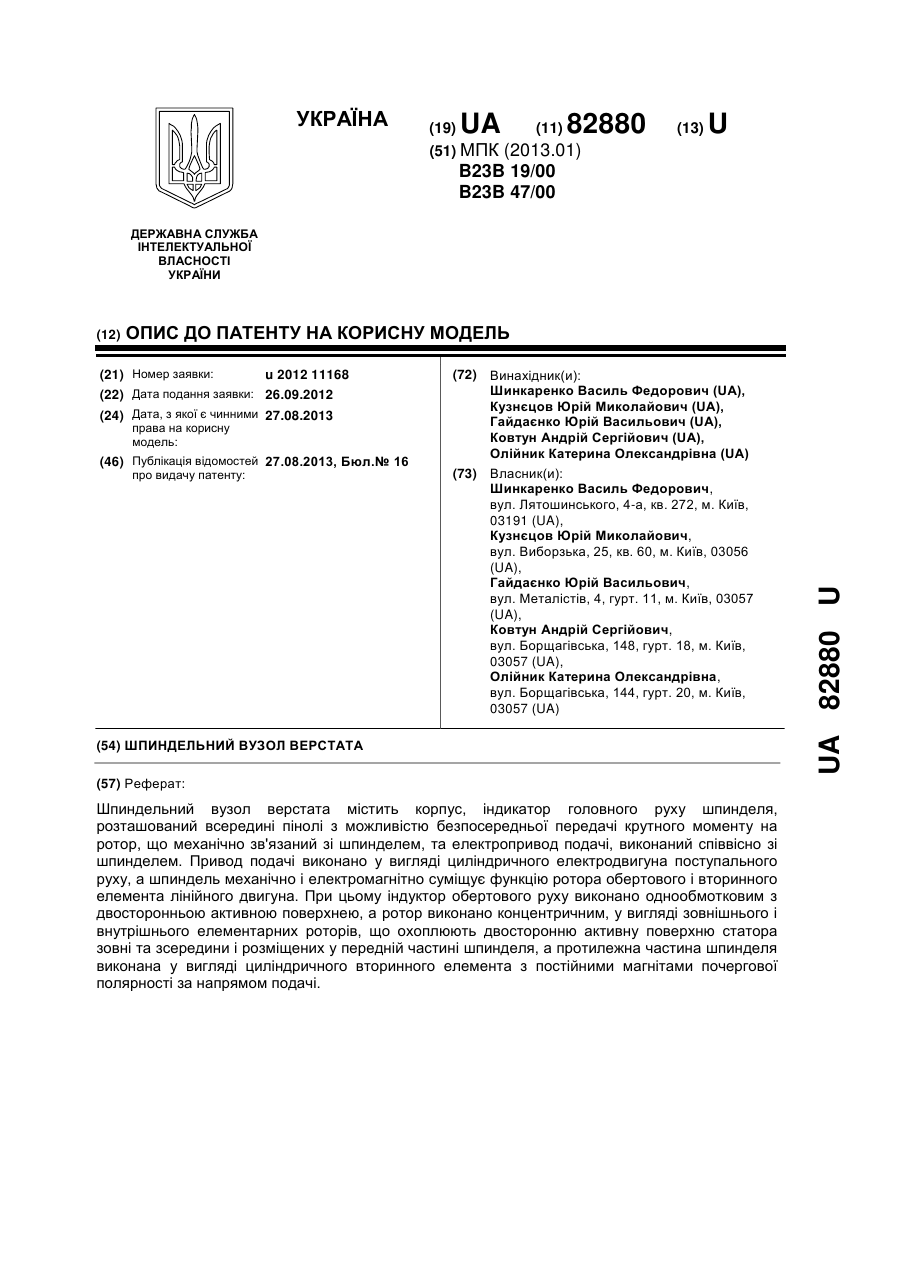

Шпиндельний вузол верстата, що містить корпус, індикатор головного руху шпинделя, розташований всередині пінолі з можливістю безпосередньої передачі крутного моменту на ротор, що механічно зв'язаний зі шпинделем, та електропривод подачі, виконаний співвісно зі шпинделем, який відрізняється тим, що привод подачі виконано у вигляді циліндричного електродвигуна поступального руху, а шпиндель механічно і електромагнітно суміщує функцію ротора...

Номер патенту: 77698

Опубліковано: 25.02.2013

Автори: Кобельник Володимир Романович, Кузьмін Микола Іванович, Кривий Петро Дмитрович

МПК: B23B 47/00

Мітки: пристрій, наскрізних, свердління, отворів

Формула / Реферат:

Пристрій для свердління наскрізних отворів, який містить чашкоподібний циліндричний корпус, на верхньому торці якого розміщений конус, що спряжений зі шпинделем свердлильного верстата і охоплює встановлену в чашкоподібному циліндричному корпусі додаткову чашкоподібну втулку та пружний елемент у вигляді циліндричної пружини, розміщений між дном чашкоподібного циліндричного корпуса і дном додаткової чашкоподібної втулки, на нижньому торці якої...

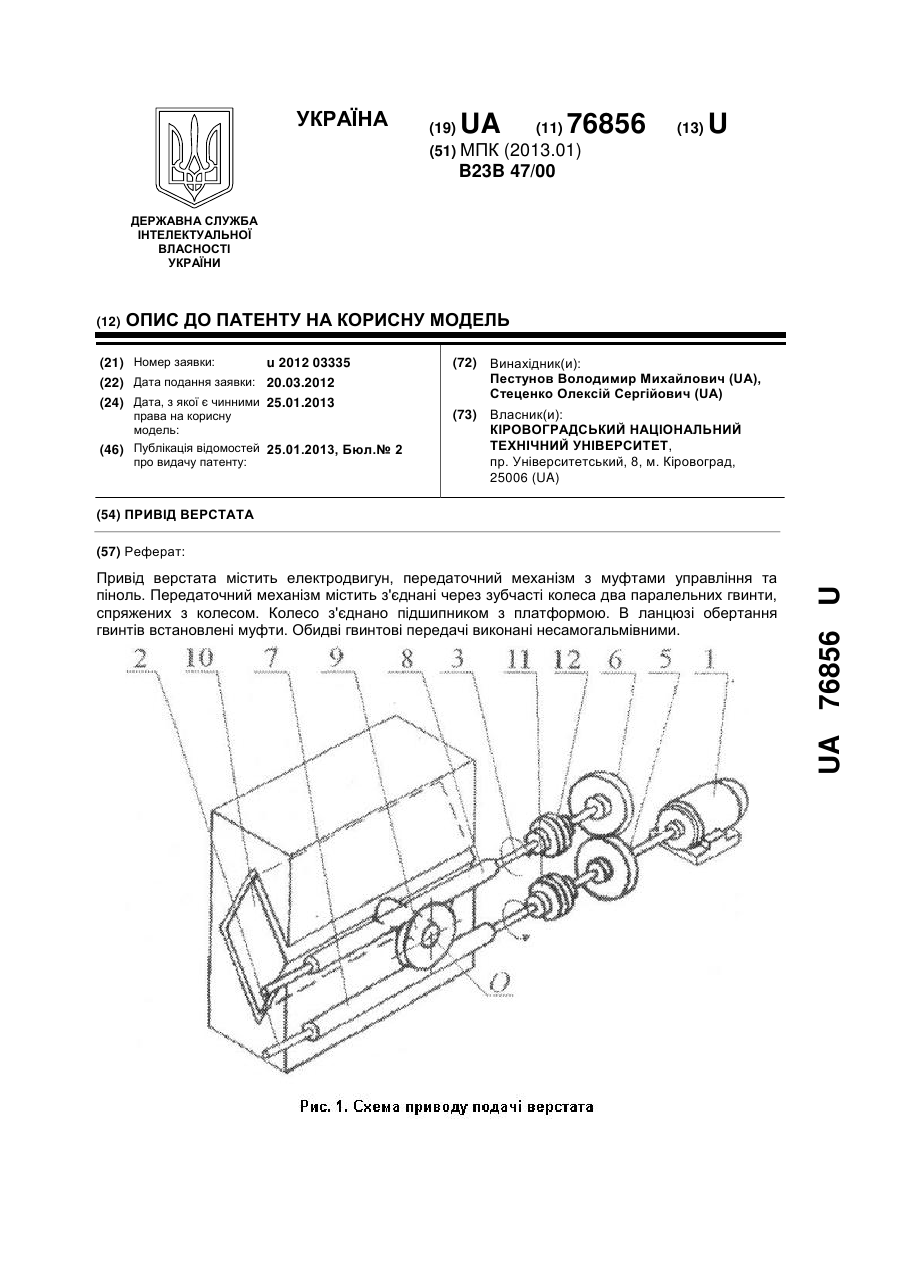

Номер патенту: 76856

Опубліковано: 25.01.2013

Автори: Стеценко Олексій Сергійович, Пестунов Володимир Михайлович

МПК: B23B 47/00

Мітки: верстата, привід

Формула / Реферат:

Привід верстата, що містить електродвигун, передаточний механізм з муфтами управління та піноль, який відрізняється тим, що передаточний механізм містить з'єднані через зубчасті колеса два паралельних гвинти, спряжених з колесом, а колесо з'єднано підшипником з платформою, причому в ланцюзі обертання гвинтів встановлені муфти, а обидві гвинтові передачі виконані несамогальмівними.

Номер патенту: 76515

Опубліковано: 10.01.2013

Автори: Бабич Валентин Миколайович, Пестунов Володимир Михайлович

МПК: B23B 47/00

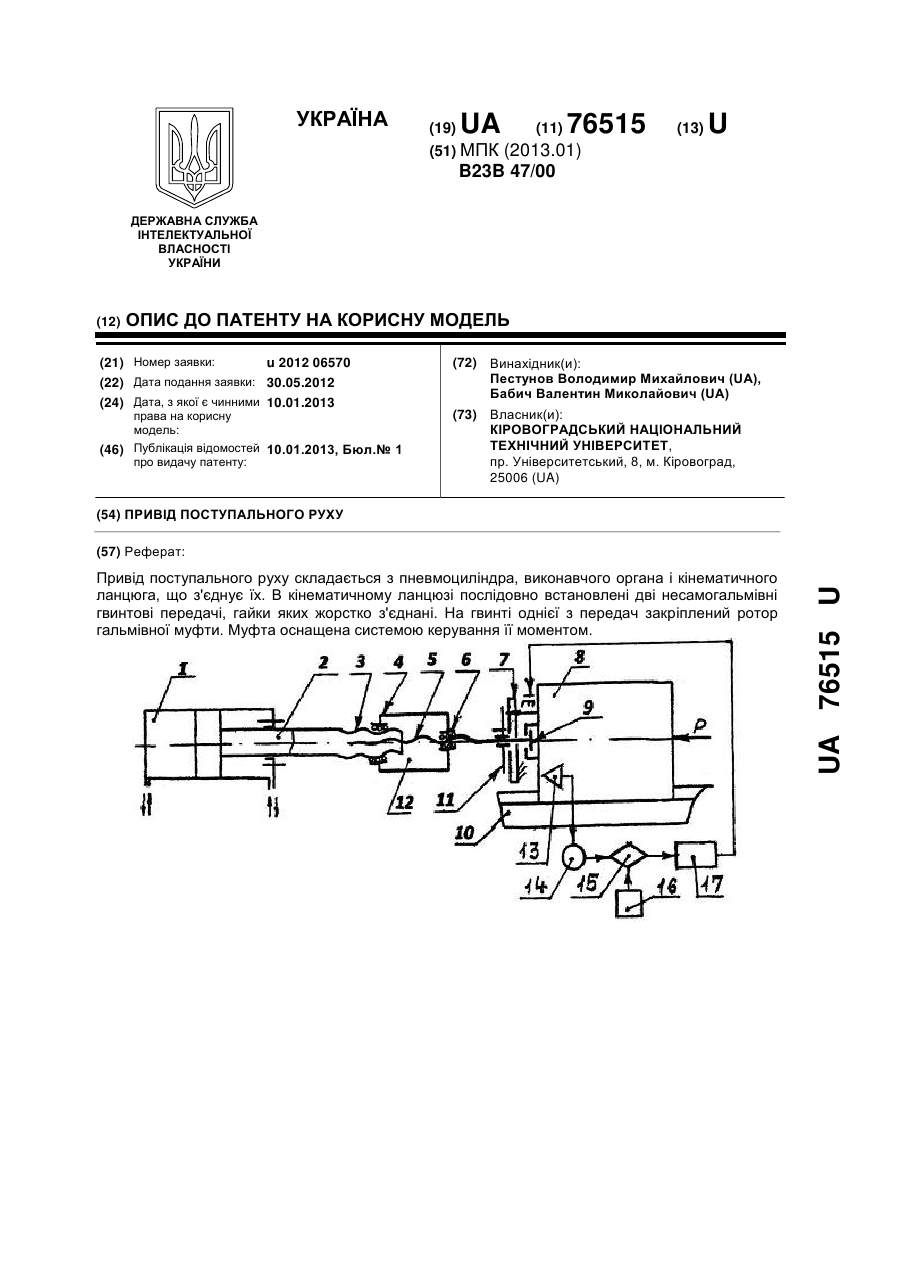

Мітки: привід, поступального, руху

Формула / Реферат:

Привід поступального руху, що складається з пневмоциліндра, виконавчого органа і кінематичного ланцюга, що з'єднує їх, який відрізняється тим, що в кінематичному ланцюзі послідовно встановлені дві несамогальмівні гвинтові передачі, гайки яких жорстко з'єднані, причому на гвинті однієї з передач закріплений ротор гальмівної муфти, а муфта оснащена системою керування її моментом.

Номер патенту: 74640

Опубліковано: 12.11.2012

Автори: Стеценко Олексій Сергійович, Пестунов Володимир Михайлович

МПК: B23B 47/00

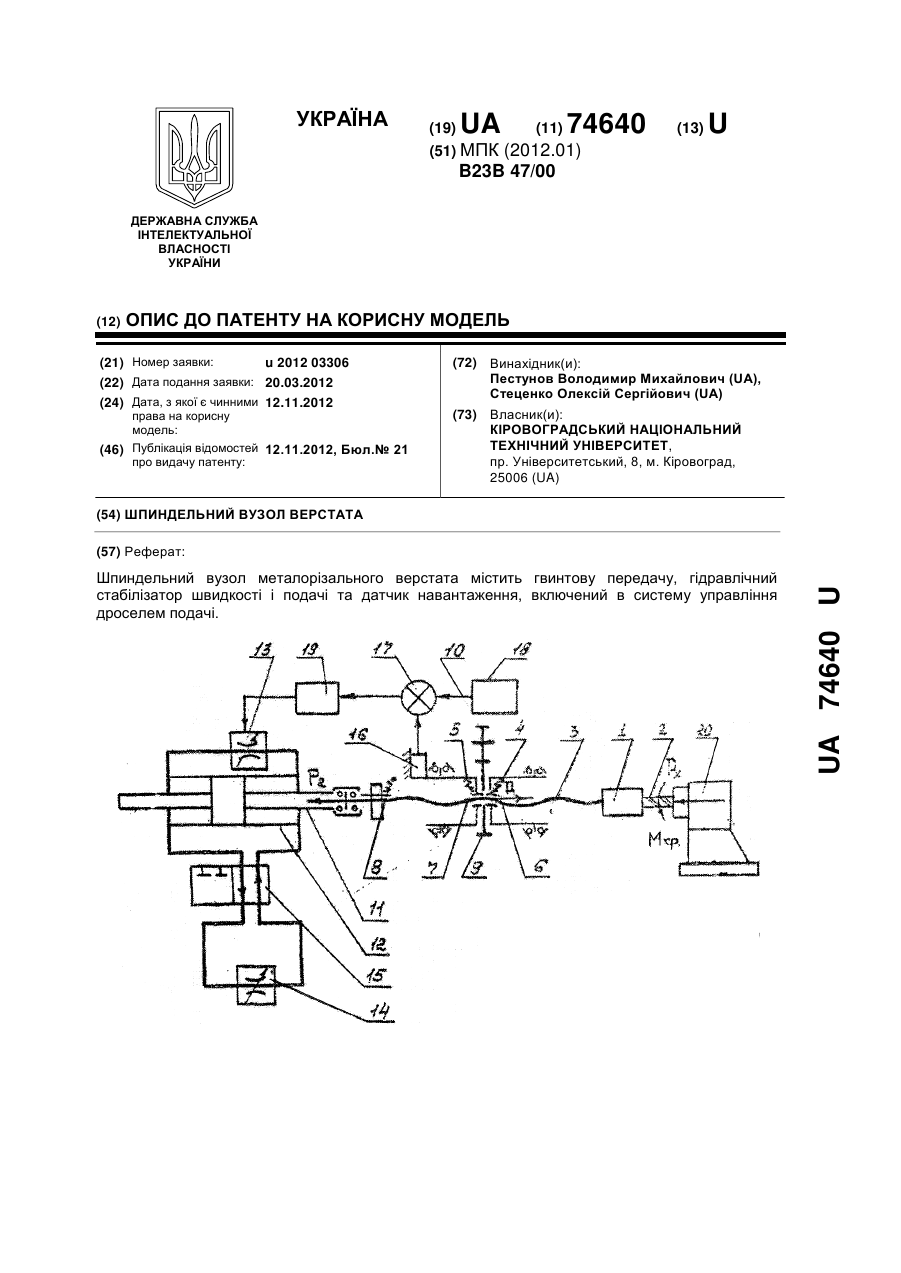

Мітки: вузол, шпіндельний, верстата

Формула / Реферат:

Шпиндельний вузол металорізального верстата, що містить гвинтову передачу, встановлену у приводі головного руху, гідравлічний стабілізатор швидкості і подачі, виконаний у вигляді гідроциліндра, порожнини якого з'єднані каналом періодичного зв'язку, який відрізняється тим, що він оснащений датчиком навантаження, включеного в систему управління дроселем подачі.

Номер патенту: 69738

Опубліковано: 10.05.2012

Автори: Обертюх Роман Романович, Міськов Вадим Петрович, Слабкий Андрій Валентинович, Архипчук Марія Романівна

МПК: B23B 47/00

Мітки: вібросвердління, пристрій

Формула / Реферат:

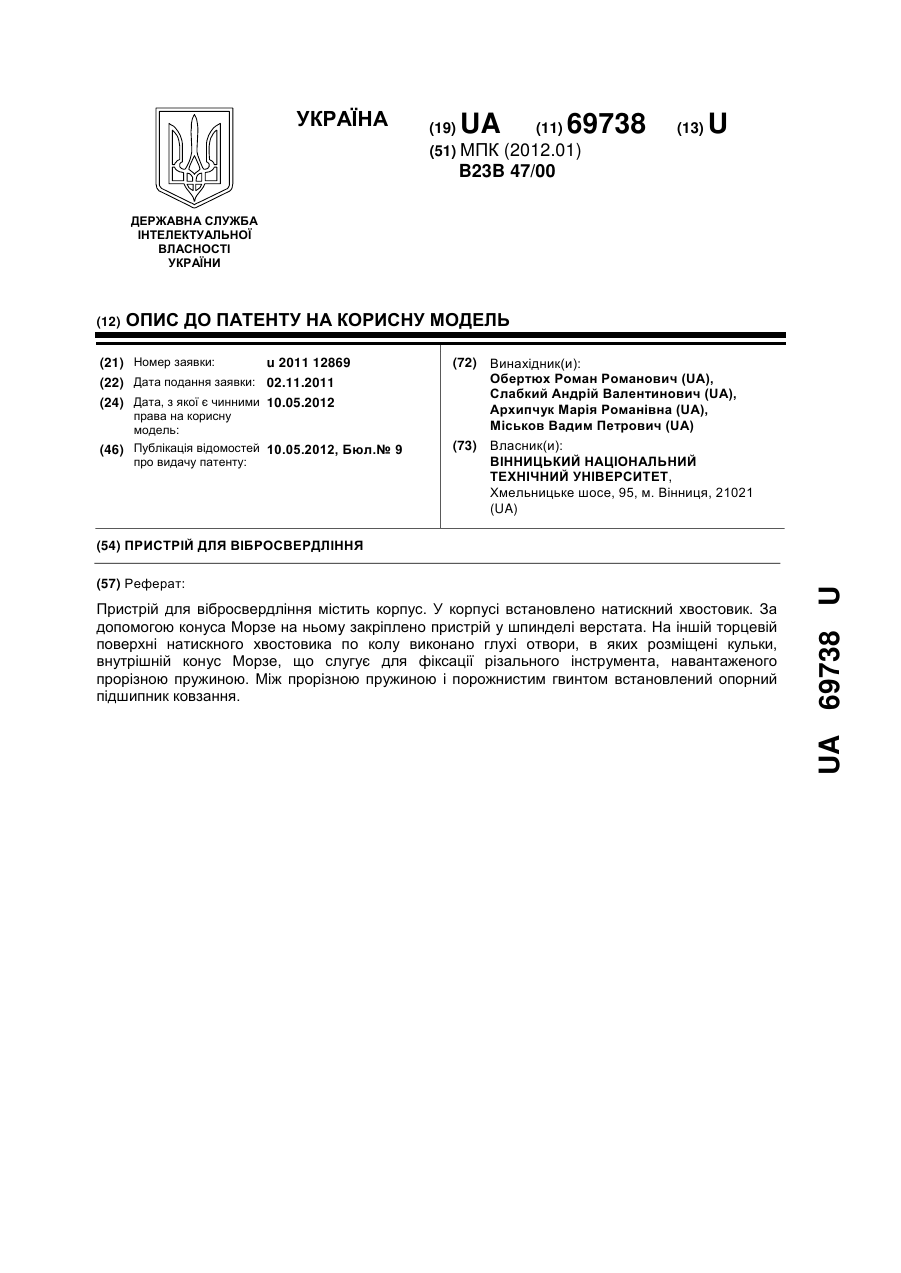

Пристрій для вібросвердління, що містить корпус, який відрізняється тим, що в корпусі круглого перерізу встановлено натискний хвостовик, на якому виконано зовнішній конус Морзе, за допомогою якого закріплено пристрій у шпинделі верстата, на іншій торцевій поверхні натискного хвостовика по колу виконано визначені відносно крутного моменту різання глухі отвори, в яких розміщена відповідна кількість кульок, що також обперті у заглибини,...

Номер патенту: 68202

Опубліковано: 26.03.2012

Автори: Івасечко Роман Романович, Гевко Богдан Матвійович, Хорошун Роман Васильович, Гевко Ігор Богданович, Ляшук Олег Леонтійович, Диня Володимир Іванович

МПК: B23B 47/00

Мітки: головка, обробки, отворів

Формула / Реферат:

Головка для обробки отворів, яка виконана у вигляді корпуса, кришки, ведучого вала, інструментальних шпинделів, підшипників ковзання та підшипників кочення, яка відрізняється тим, що як ведучий вал використано вал-шестірню, зуби якого є у взаємодії з веденими приводними шестернями інструментальних шпинделів, які розміщені по колу до вала-шестірні з можливістю кругового провертання як навколо своїх осей, так і відносно вала-шестірні по його...

Номер патенту: 65488

Опубліковано: 12.12.2011

Автори: Фіранський Володимир Борисович, Кузнєцов Юрій Миколайович, Шинкаренко Василь Федорович, Гайдаєнко Юрій Васильович

МПК: B23B 19/00, B23B 47/00

Мітки: вузол, верстата, шпіндельний

Формула / Реферат:

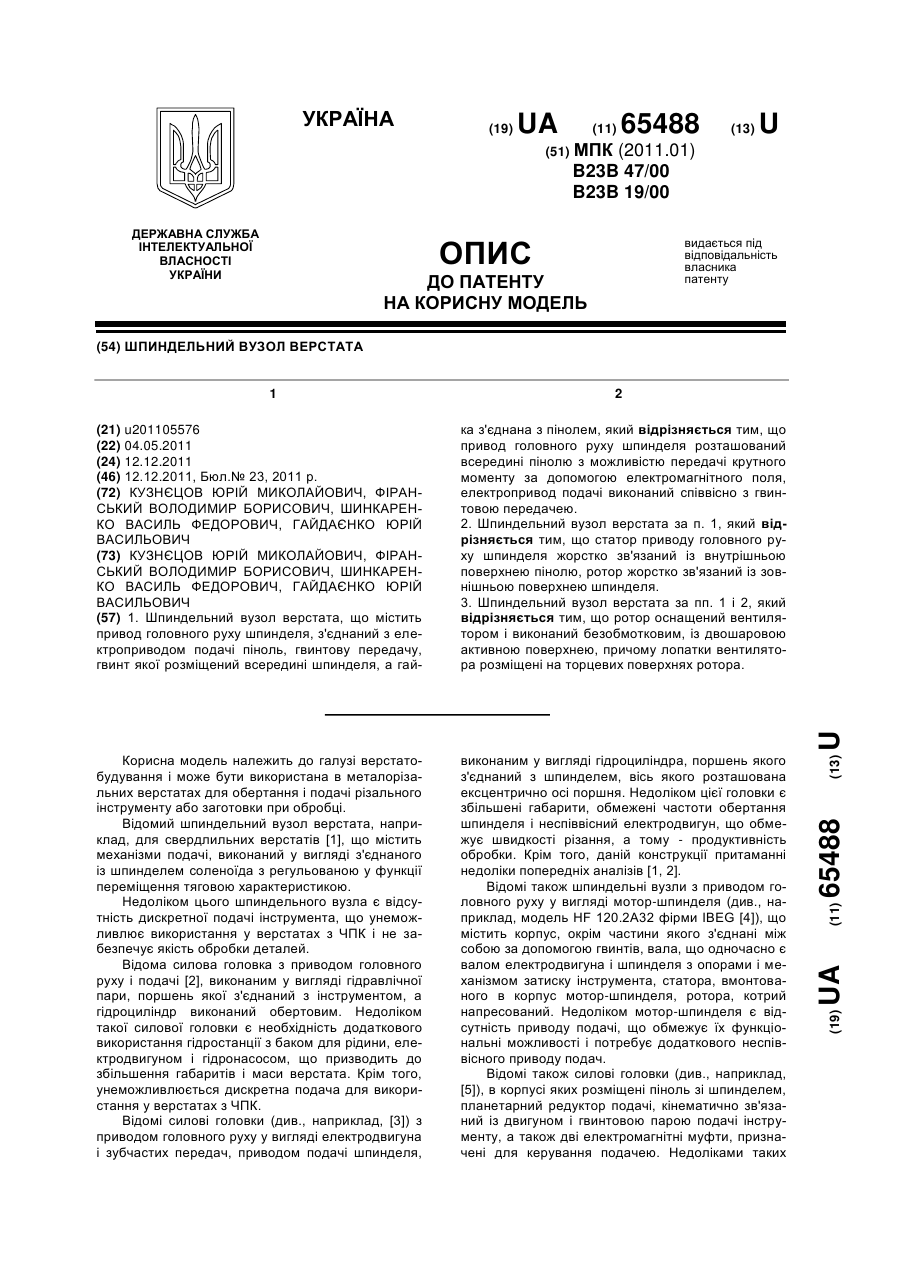

1. Шпиндельний вузол верстата, що містить привод головного руху шпинделя, з'єднаний з електроприводом подачі піноль, гвинтову передачу, гвинт якої розміщений всередині шпинделя, а гайка з'єднана з пінолем, який відрізняється тим, що привод головного руху шпинделя розташований всередині пінолю з можливістю передачі крутного моменту за допомогою електромагнітного поля, електропривод подачі виконаний співвісно з гвинтовою передачею.2....

Номер патенту: 56435

Опубліковано: 10.01.2011

Автор: Божок Аркадій Михайлович

МПК: B23Q 15/00, B23B 47/00, B23Q 5/00 ...

Мітки: верстатів, перенавантаження, автоматичного, захисту, металорізальних, пристрій

Формула / Реферат:

Пристрій для автоматичного захисту металорізальних верстатів від перенавантаження, що містить електропривод, шпиндель верстата, механізм безступеневого змінювання робочої подачі або кінцевий вимикач електропривода і вимірювач обертового моменту, вхід якого зв'язаний з електроприводом, а вихід - зі шпинделем і механізмом безступеневого змінювання робочої подачі або кінцевим вимикачем електропривода, який відрізняється тим, що вимірювач...

Номер патенту: 92112

Опубліковано: 27.09.2010

Автори: Моргун Борис Олексійович, Гутиря Сергій Семенович, Моргун Юлія Борисівна

МПК: B23B 25/00, F16F 15/00, B23B 47/00, B23B 29/00 ...

Мітки: віброгасник, динамічний

Формула / Реферат:

Динамічний віброгасник, що містить співвісно розташовані нерухомий корпус, інструментальну оправку, виконану з можливістю обертання від шпинделя верстата, і тягар, який відрізняється тим, що в нього введений планетарно-фрикційний мультиплікатор, що складається з підшипників кочення, послідовно встановлених у корпусі і співвісно розташованих з інструментальною оправкою, при цьому внутрішнє кільце попереднього підшипника з'єднане з сепаратором...

Номер патенту: 88349

Опубліковано: 12.10.2009

Автор: Міянага Масаакі

МПК: B28D 7/00, B23B 47/00, B23Q 11/00 ...

Мітки: збирач, пилу, бурового

Формула / Реферат:

1. Збирач бурового пилу, який включає коробку, яка є відкритою на її нижній поверхні і має отвір на її верхній поверхні, через який вставляється свердло, причому у вищезгаданій коробці утворюється усмоктувальний канал для створення негативного внутрішнього тиску у вищезгаданій коробці, який сполучається з ведучим кінцем усмоктувального шланга, ближній кінець якого є сполученим з усмоктувальним пристроєм, і передбачено контактний елемент, який...

Номер патенту: 41110

Опубліковано: 12.05.2009

Автори: Бантковський В'ячеслав Анатолійович, Аветисян Володимир Вікторович, Польотов Василь Андрійович, Гончаренко Евген Олексійович, Вотченко Олександр Степанович, Сиром'ятников Петро Степанович

МПК: B23P 6/00, B23B 47/00

Мітки: двигунів, циліндрів, установки, ремонті, центрування, блоків, пристрій

Формула / Реферат:

Пристрій для центрування і установки блоків циліндрів двигунів при їх ремонті, що включає рухому і нерухому частини стола з електроприводом, розташовані на вертикально-розточувальному верстаті, щонайменше дві опори, що мають дві посадочні призми, одна з яких має упорний буртик, і трубу, що сполучає призми між собою, який відрізняється тим, що на нерухомій частині стола встановлений пристрій з фотодіодом і точковим джерелом світла, а між ними...

Номер патенту: 40779

Опубліковано: 27.04.2009

Автори: Мінаєв Микола Олександрович, Богуцкий Володимир Борисович

МПК: B23B 47/00

Мітки: головка, свердлильна, багатошпиндельна

Формула / Реферат:

Багатошпиндельна свердлильна головка для одночасної обробки декількох отворів на свердлильних і агрегатних верстатах, що складається із корпусу, кришки, ведучого вала, інструментальних шпинделів, підшипників ковзання та підшипників кочення, яка відрізняється тим, що для передачі обертання від ведучого вала до інструментальних шпинделів використані фрикційні елементи.

Номер патенту: 40394

Опубліковано: 10.04.2009

Автори: Котляр Олексій Віталійович, Границя Віктор Олексійович, Карпусь Владислав Євгенович

МПК: B23B 47/00

Мітки: багатошпиндельна, головка

Формула / Реферат:

Багатошпиндельна головка, що складається з корпуса і шпиндельних блоків, зв'язаних з приводним валом, яка відрізняється тим, що має два фланці, один з яких розміщений на корпусі головки, а інший через швидкодіючий механізм фіксації з'єднаний з корпусом шпиндельної бабки верстата.

Номер патенту: 33445

Опубліковано: 25.06.2008

Автори: Кобельник Володимир Романович, Кривий Петро Дмитрович, Кузьмін Микола Іванович

МПК: B23B 47/00

Мітки: подачі, механізм, шпинделя, свердлильного, верстата

Формула / Реферат:

Механізм подачі шпинделя свердлильного верстата, що містить коробку подач, циліндричну зубчасту та черв'ячну передачі і керуючий пристрій у вигляді кінцевого вимикача, який встановлений із можливістю переміщення вздовж осі пінолі, а рухомий штир кінцевого вимикача розміщений під торцем пінолі на віддалі, рівній відстані від вершини свердла до початку передвихідної зони, розташованої на відстані 0,2¸0,5 діаметра свердла від нижнього...

Номер патенту: 33419

Опубліковано: 25.06.2008

Автори: Пестунов Володимир Михайлович, Стеценко Олексій Сергійович

МПК: B23B 47/00

Мітки: агрегатного, привід, верстата

Формула / Реферат:

Привід агрегатного верстата, що містить шпиндельну головку з приводом головного обертального руху, встановлену на столі з гвинтовим механізмом подачі, який відрізняється тим, що він оснащений датчиком навантаження гвинта, приєднаного через програмуючий, порівнюючий і керуючий пристрої до двигуна привода подачі.

Номер патенту: 32412

Опубліковано: 12.05.2008

Автори: Стеценко Олексій Сергійович, Пестунов Володимир Михайлович

МПК: B23B 39/00, B23B 13/00, B23B 47/00 ...

Мітки: верстата, привід

Формула / Реферат:

Привід верстата, що містить загальний двигун та кінематичні ланцюги головного обертального руху і поступального руху подачі від встановленої в кінематичному ланцюзі подачі, гвинтової передачі, який відрізняється тим, що розгалуження вказаних кінематичних ланцюгів виконане через диференціальний механізм, ведені ланки якого з'єднані з муфтами, включеними в систему керування інвертно, і має датчик навантаження в кінематичному ланцюзі головного...

Номер патенту: 30415

Опубліковано: 25.02.2008

Автори: Єрьомін Павло Миколайович, Чернявський Олександр Васильович

МПК: B23B 47/00

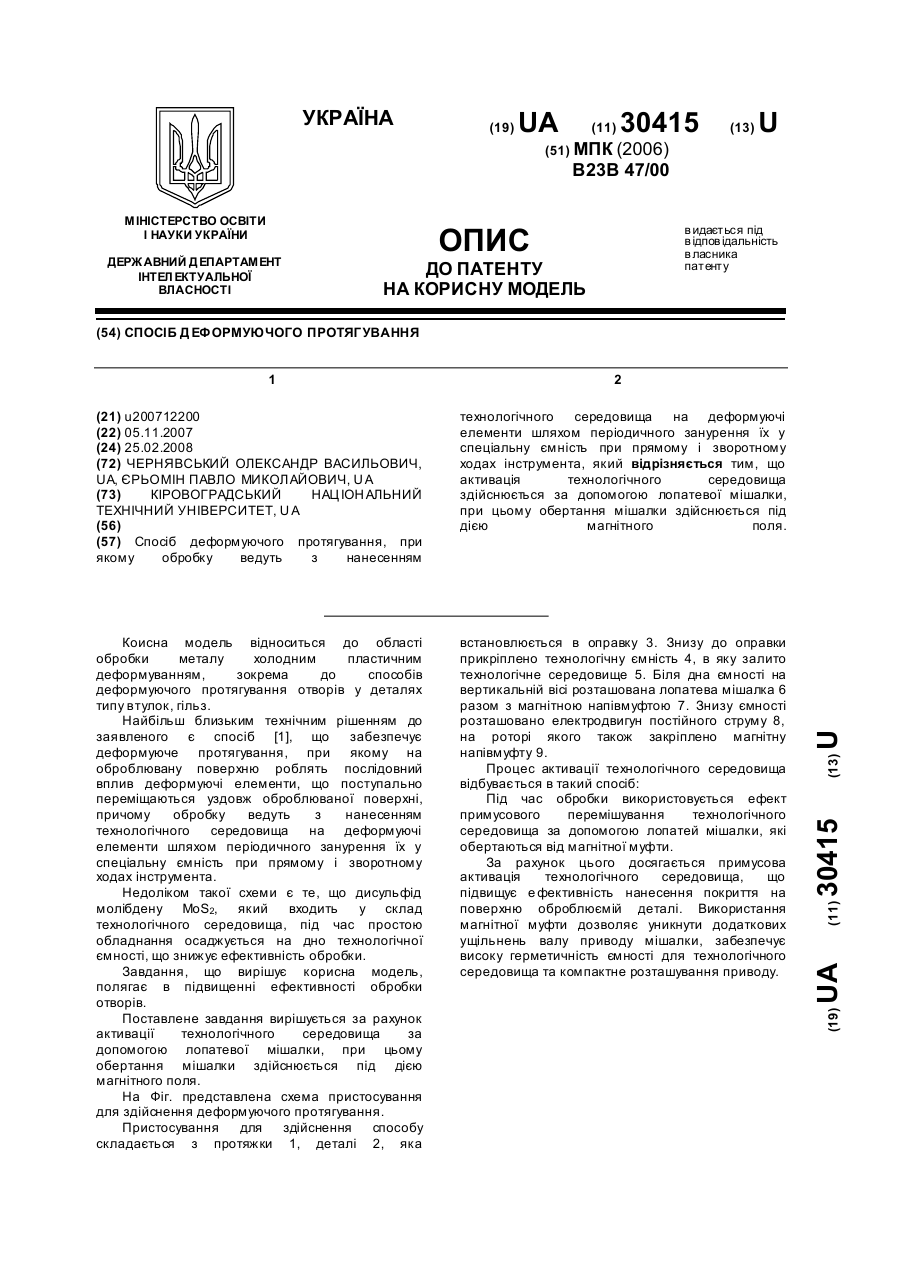

Мітки: спосіб, протягування, деформуючого

Формула / Реферат:

Спосіб деформуючого протягування, при якому обробку ведуть з нанесенням технологічного середовища на деформуючі елементи шляхом періодичного занурення їх у спеціальну ємність при прямому і зворотному ходах інструмента, який відрізняється тим, що активація технологічного середовища здійснюється за допомогою лопатевої мішалки, при цьому обертання мішалки здійснюється під дією магнітного поля.

Номер патенту: 28345

Опубліковано: 10.12.2007

Автор: Безуглий Леонід Іванович

МПК: B23B 47/00, B23B 39/00, B23B 19/00 ...

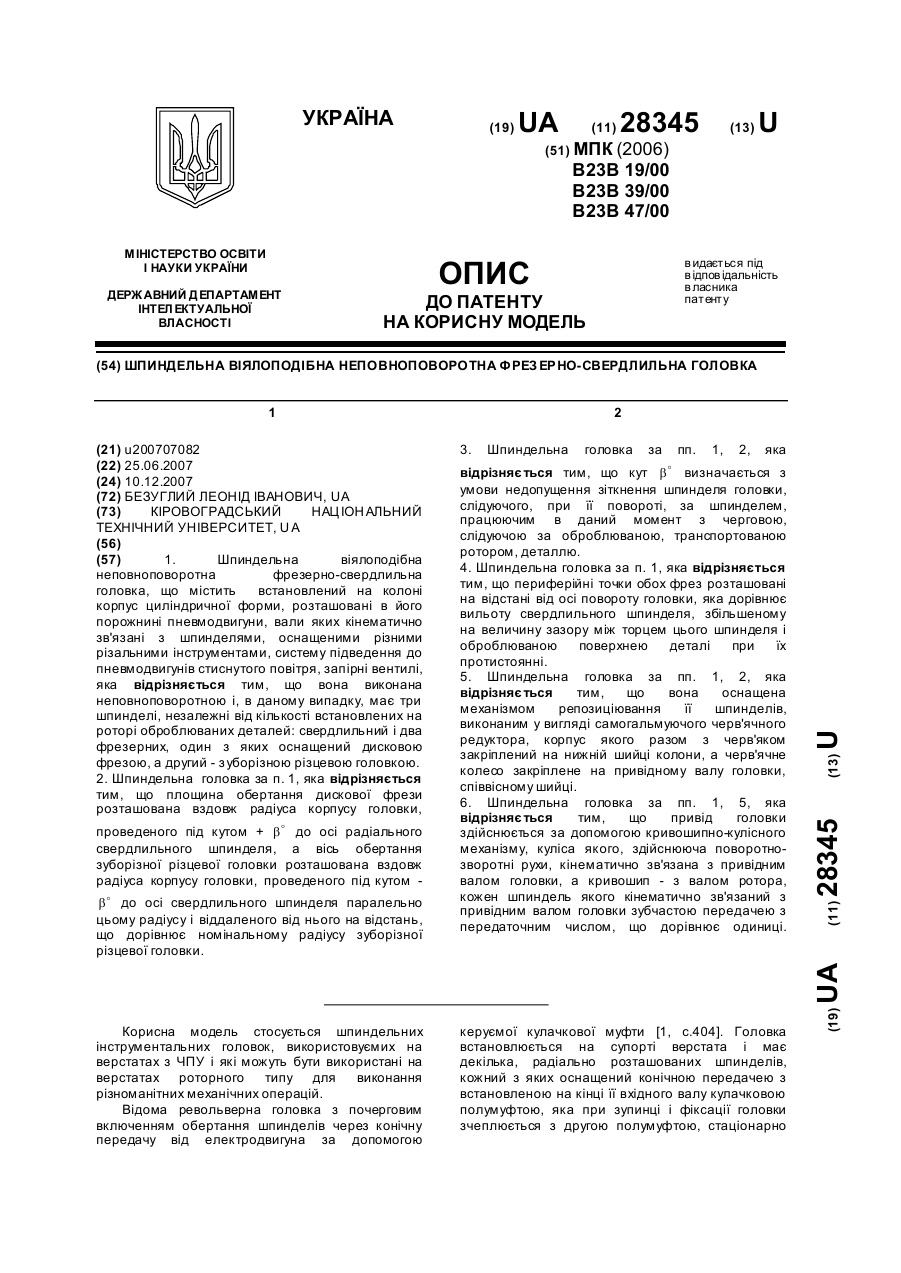

Мітки: фрезерно-свердлильна, неповноповоротна, віялоподібна, шпиндельна, головка

Формула / Реферат:

1. Шпиндельна віялоподібна неповноповоротна фрезерно-свердлильна головка, що містить  встановлений на колоні корпус циліндричної форми, розташовані в його порожнині пневмодвигуни, вали яких кінематично зв'язані з шпинделями, оснащеними різними різальними інструментами, систему підведення до пневмодвигунів стиснутого повітря, запірні вентилі, яка відрізняється тим, що вона виконана неповноповоротною і, в даному випадку, має три шпинделі,...

Номер патенту: 22486

Опубліковано: 25.04.2007

Автори: Рощупкін Станіслав Іванович, Богуцкий Володимир Борисович, Шрон Леонід Борисович

МПК: B23B 47/00

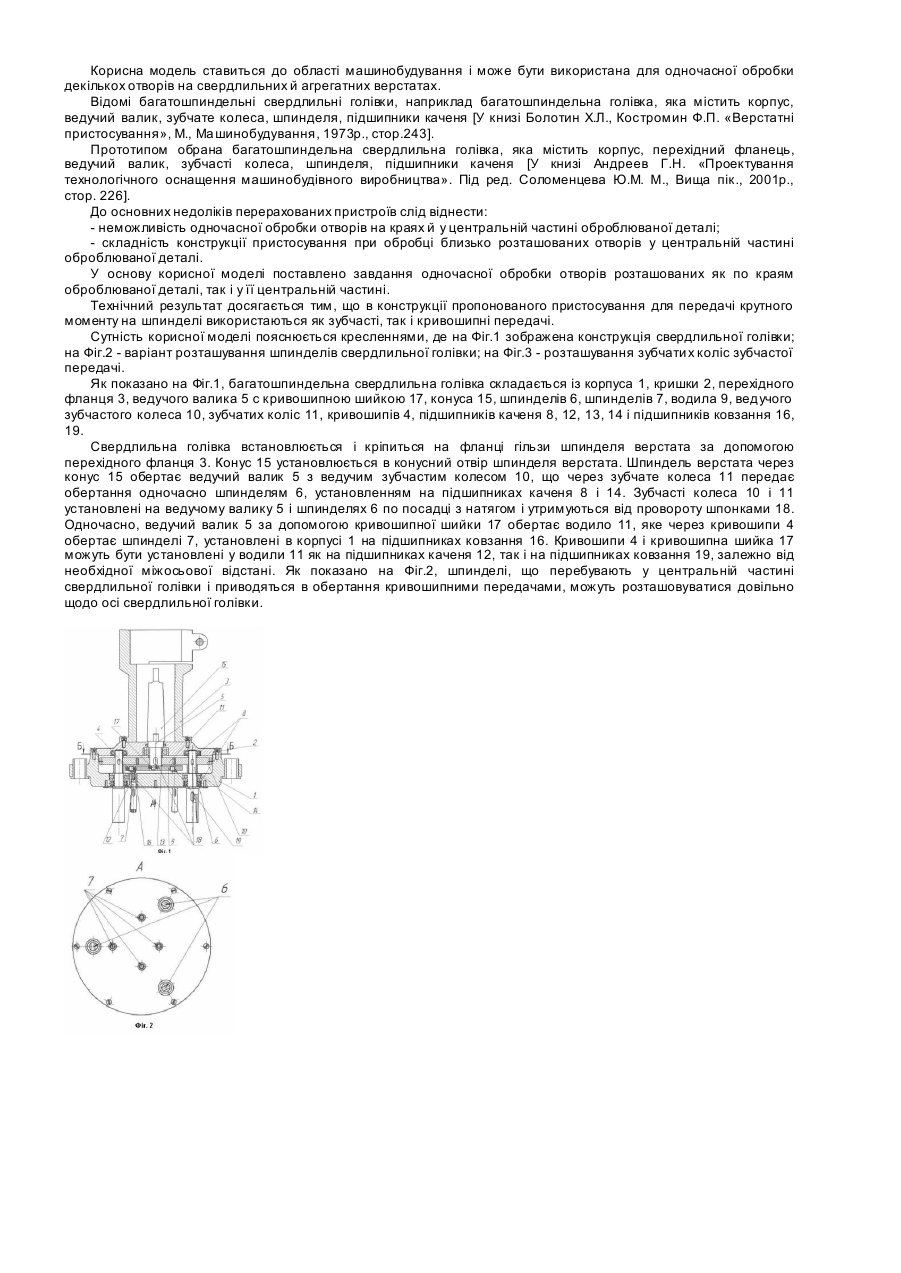

Мітки: головка, багатошпиндельна, свердлильна

Формула / Реферат:

Багатошпиндельна свердлильна головка для одночасної обробки декількох отворів на свердлильних і агрегатних верстатах, що складається із корпуса, кришки, ведучого валика, підшипників кочення, шпинделів, зубчастих коліс, перехідного фланця, яка відрізняється тим, що для приводу шпинделів використовуються як зубчасті, так і кривошипні передачі.

Номер патенту: 12743

Опубліковано: 15.02.2006

Автори: Корж Олег Володимирович, Кондратюк Олег Леонідович

МПК: B23B 47/00

Мітки: малого, діаметра, силова, отворів, глибокого, агрегатна, головка, свердління

Формула / Реферат:

Агрегатна силова головка для глибокого свердління отворів малого діаметра, що містить шпиндель, приводи його обертання і подачі, систему автоматичного керування силовими параметрами, що включає датчик виміру крутного моменту, регулятор подачі й обмежник подачі шпинделя, яка відрізняється тим, що привід подачі виконаний у вигляді електромагніта з демпферним пристроєм, а система автоматичного керування силовими параметрами додатково містить...

Номер патенту: 11678

Опубліковано: 16.01.2006

Автори: Сойченко Лілія Анатоліївна, Пестунов Володимир Михайлович

МПК: B23B 47/00

Мітки: спосіб, шліфування

Формула / Реферат:

Спосіб шліфування, при якому в процесі формоутворення заготовці і інструменту надають повний цикл рухів і холостих переміщень, а жорсткість технологічної системи в напрямку утворення розміру поступінчато змінюють, причому врізання шліфувального круга в заготовку обмежують жорстким упором, який відрізняється тим, що в кожному з послідовно виконуваних елементів циклу визначають параметр оптимального управління, а в процесі виконання циклу...

Номер патенту: 7476

Опубліковано: 15.06.2005

Автор: Безуглий Леонід Іванович

МПК: B23B 3/00, B23B 39/00, B23B 19/00 ...

Мітки: головка, шпиндельна, зіркоподібна, револьверна

Формула / Реферат:

1. Шпиндельна зіркоподібна револьверна головка, яка містить корпус, шпинделі, які оснащені різними інструментами, мальтійський хрест, двигуни, конічні передачі, що з'єднують двигуни з шпинделями, і встановлена на верстаті з можливістю обертання навколо своєї осі за допомогою мальтійського хреста, яка відрізняється тим, що для зменшення габаритів, підвищення компактності конструкції і забезпечення можливості плавного регулювання швидкості...

Номер патенту: 34966

Опубліковано: 15.03.2001

Автори: Крижанівський Володимир Андрійович, Пестунов Володимир Михайлович, Кириченко Андрій Миколайович

МПК: B23Q 37/00, B23B 47/00

Мітки: привід, верстату

Формула / Реферат:

1. Привід верстату, що містить силовий стіл із встановленою на ньому багатошпиндельною револьверною головкою та розташованою в ланцюгу головного руху гвинтовою несамогальмівною передачею, зв'язаною з механізмом подачі, який відрізняється тим, що гвинтові передачі кінематичного ланцюга головного руху та подачі розташовані паралельно та охоплюють робочий шпиндель револьверної головки, а гвинтова передача привода головного руху споряджена...

Номер патенту: 31888

Опубліковано: 15.12.2000

Автори: Гречка Андрій Іванович, Пестунов Володимир Михайлович

МПК: B23B 47/00, B23Q 37/00

Мітки: силова, головка

Текст:

...муфти 20 зафіксується зубчате колесо 12, а з ним і гвинт 10. Піноль 4 позбавлена можливості перекочуватися по гвинту 10, так як повзун З зафіксовано відносно каретки 2. Отже, піноль 4 при правому її обертанні гвинтовою нарізкою 7 буде загвинчуватися по гвинту 10, переміщуючись у повздовжньому напрямку назад. Для забезпечення вертикальної подачі каретки включаються гальмо 18 і муфти 16 і 20, гальмо 17 і муфта 19 відключаються....

Номер патенту: 31003

Опубліковано: 15.12.2000

Автори: Бабич Валентин Миколайович, Пестунов Володимир Михайлович

МПК: B23B 47/00

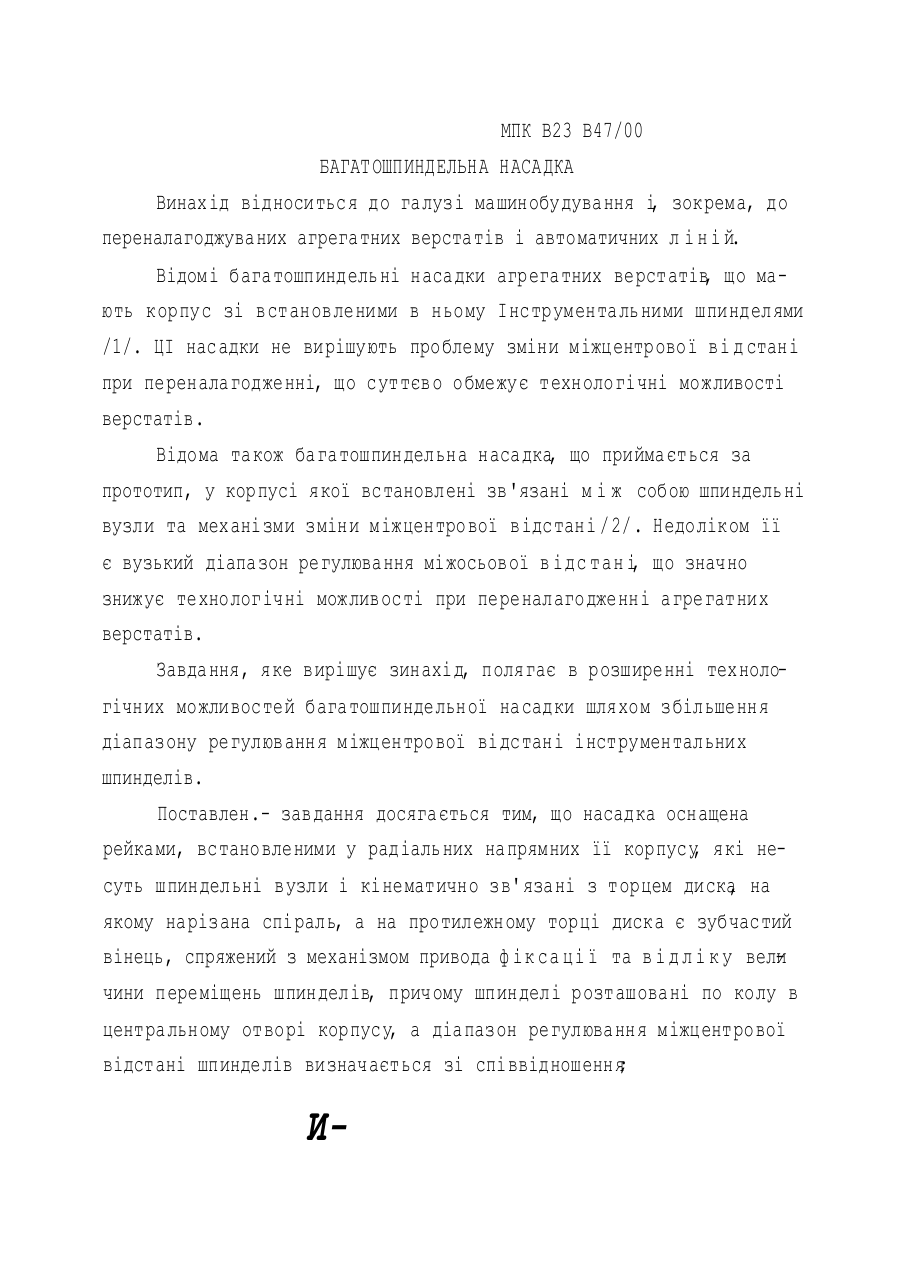

Мітки: багатошпиндельна, насадка

Текст:

...шпинделів. На ^іг.1 зобоажена схема насадки, а на ^іг.2 - оозріз по А-А Насадка має корпус 1, диск 2, рейки 3, шпиндельні вузли 4, махозичок *), конічну шестеоню б, штифти 7, кошику 3, ГВИНТИ 9. У чавунний або стальний корпус 1 встановлено диск ?, на верхньому торці якого нарізана спіраль, а на нижньому торці конічний зубчастий вінець. Яитки спіоалі диска знаходяться в зачепленні з оейками 3, з кожній з яких закоіплений коолус шпин...

Номер патенту: 28321

Опубліковано: 16.10.2000

Автори: Малишко Ірина Іванівна, Михайлов Олександр Михайлович

МПК: B23B 47/00

Мітки: ступінчастого, запобігання, поломок, спосіб, свердла

Формула / Реферат:

Способ предохранения ступенчатого сверла от поломок при сверлении ступенчатых отверстий, в котором сверлу сообщают вращательное и поступательное движение, отличающееся тем, что до контакта режущей кромки каждой последующей ступени сверла с обрабатываемым материалом прерывает движение стружки на время, определяемое зависимостьюгде

Номер патенту: 23432

Опубліковано: 02.06.1998

Автори: Гнитько Володимир Іванович, Ковальчук Павло Васильович, Бухов Лев Давидович, Ісаєв Віктор Петрович

МПК: B23B 47/00

Мітки: головка, автоматичною, подачею, силова

Формула / Реферат:

Силовая головка с автоматической подачей, содержащая двигатель с передачами, одна из которых связана с валом-втулкой, пинолью и шпинделем, отличающаяся тем, что вторая цепная передача связана с расположенным на вале-втулке цилиндрическим кулачком, установленным с возможностью взаимодействия с роликом, поводок которого расположен подвижно в продольном пазу вала-втулки и связан со шпинделем, имеющим возможность осевого перемещения.

Номер патенту: 22896

Опубліковано: 05.05.1998

Автори: Савків Володимир Богданович, Проць Ярослав Іванович, Шовкун Олександр Павлович

МПК: B23B 47/00

Мітки: пневмоголовка, автоматична

Формула / Реферат:

Автоматична пневмоголовка, що містить привід осьової подачі Інструменту, стабілізатор осьового зусилля, виконаний в вигляді пневмоциліндра кінематично зв'язаного з ресивером, набором пневмоелектричних клапанів і датчиком тиску, яка відрізняється тим, що стабілізатор осьового зусилля виконаний таким чином, що всередині корпуса пристрою виконані надклапанна і центральна порожнини, причому централь на порожнина корпуса за допомогою двох діафрагм...

Номер патенту: 22580

Опубліковано: 17.03.1998

Автори: Чвалюк Олег Степанович, Шанайда Володимир Васильович, Нагорняк Степан Григорович

МПК: B23B 47/00, B23B 31/02

Мітки: інструментів, патрон, осьових

Формула / Реферат:

1. Патрон для осьових інструментів, що складається з корпусу, в якому вільно розміщується мітчик (свердло) з елементами його кріплення та механізму попередньої закрутки, який відрізняється тим, що патрон оснащений розміщеними співвісно на корпусі з можливістю осьового переміщення підпружиненою двозубою ведучою обоймою та з можливістю колового переміщення і розміщеною на вільному кінці корпуса двозубою веденою обоймою, які знаходяться в...

Номер патенту: 19269

Опубліковано: 25.12.1997

Автори: Великий Михайло Григорович, Гейдер Лазар Янкович

МПК: B23B 47/00, B23Q 11/00

Мітки: металорізальний, верстат

Формула / Реферат:

Изобретение относится к станкостроению.Известен металлорежущий станок, содержащий станину, на которой установлена подвижная стойка с вертикально перемещающейся шпиндельной бабкой, и уравновешивающее устройство, включающее противовесный гидроцилиндр [Авт. св. СССР №872200, кл. В 23 Q 11/00].В этом станке шпиндельная бабка смонтирована на поверхности подвижной стойки. Недостатком такого размещения является то, что вертикальная...

Номер патенту: 6622

Опубліковано: 29.12.1994

Автори: Гаркуша Анатолій Григорович, Войцеховський Володимир Михайлович, Петров Сергій Миколайович

МПК: B23B 47/00

Мітки: головки, верстату, подачі, шпиндельної, привод, свердлувального

Формула / Реферат:

(57) Привод подачи шпиндельной головки сверлильного станка, содержащий размещенную на штоке гидроцилиндра зубчатую рейку, установленную с возможностью осевого перемещения относительно штока и взаимодействия с шестерней, кинематически связанной с пинолью, несущей шпиндель, отличающийся тем, что привод снабжен дополнительным гидроцилиндром размещенным соосно основному гидроцилиндру, и жестко связанным с зубчатой рейкой кронштейном, в котором...
