Суміш для обробки рідкого металу

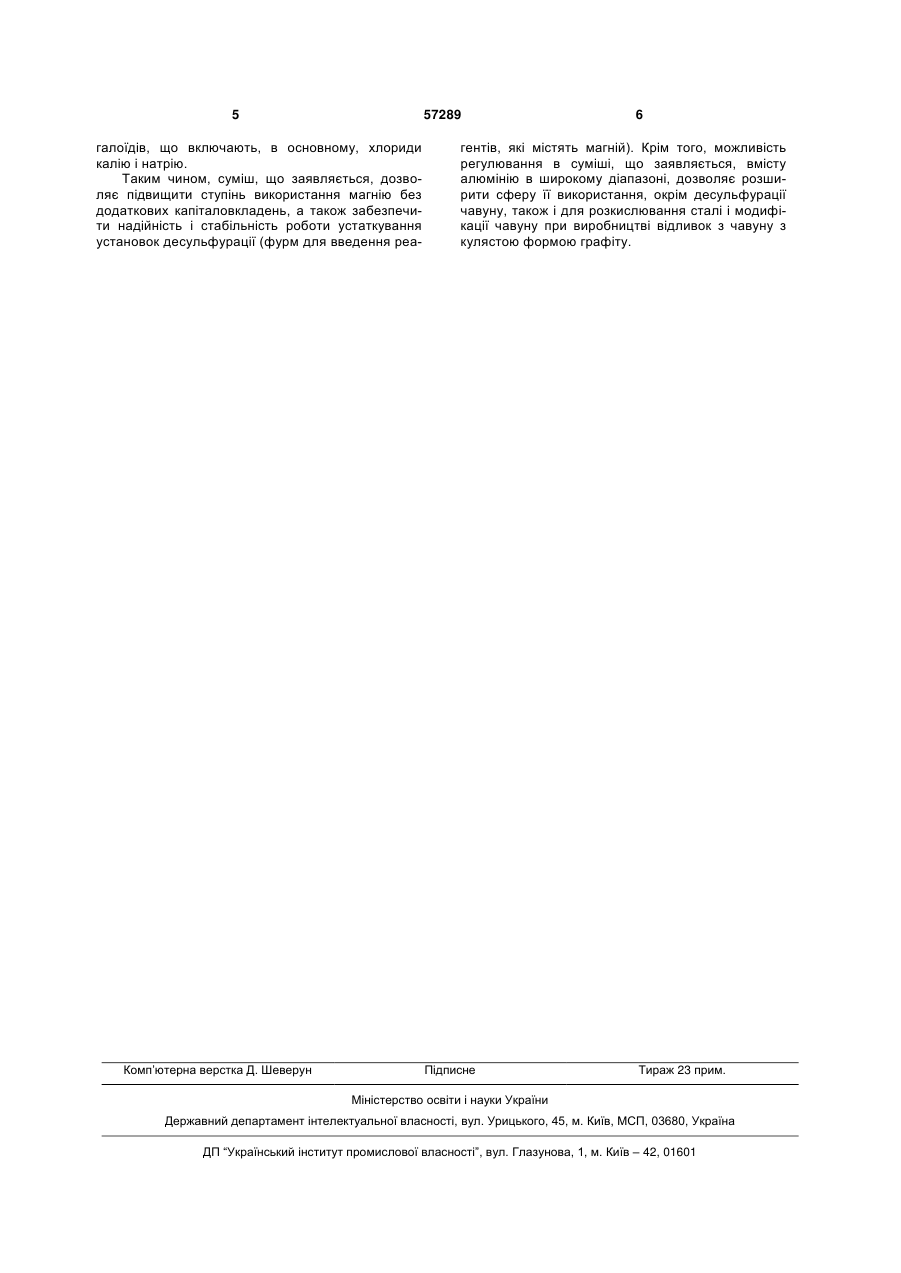

Суміш для обробки рідкого металу, що містить гранули, переважно сферичної (кулястої) форми, сплавів системи магній - алюміній та галоїдів металів, яка відрізняється тим, що вона додатково містить гранули із сплавів системи алюміній - магній, такої ж форми і розміру, причому останні взяті в співвідношенні, за яким сумарний вміст алюмінію в суміші складає від 10 до 88 %. (19) (21) u201006803 (22) 02.06.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) БАРАННІК ІВАН АНДРІЙОВИЧ, САВЕНЕЦЬ ЮРІЙ ІВАНОВИЧ, ДНІСТРОВІЧ ВАСИЛЬ МИКОЛАЙОВИЧ, ВІТЯЗЬ ОЛЕКСАНДР ПЕТРОВИЧ, ЗОТОВ ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, СВІРІДОВ ДМИТРО ЄВГЕНІЙОВИЧ 3 ми із-за низької температури плавлення сплаву. Крім того, синхронно знижується і температура займання магній-алюмінієвих сплавів, що погіршує споживчі властивості реагенту, як при його виготовленні, так і використанні (підвищення окислення, пожежонебезпека і ін.). Сплави магнію, що містять алюміній в кількості до 9,0 %, мають температуру плавлення вище 600 °С, яка поступово підвищується до 645 °С при зниженні концентрації алюмінію в сплаві. При збільшенні ж концентрації алюмінію в сплаві більше 9 % відбувається зниження температури плавлення у міру збільшення концентрації алюмінію. Аналогічним чином змінюється і температура плавлення алюміній-магнієвих сплавів, підвищуючись поступово від 600 °С до (630-650) °С при зменшенні концентрації магнію в сплаві. Отже, обидві складові механічної суміші магній-алюмінієвих сплавів і алюміній-магнієвих сплавів матимуть температури плавлення, що наближаються до температури плавлення чистого гранульованого магнію 650 °С, вдування якого в чавун, не викликає «заварювання» фурм і забезпечує високий ступінь використання магнію. Наявність же алюмінію в суміші підвищує ступінь використання магнію на десульфурацію. Поліпшується одночасно і показник пожежонебезпеки, оскільки температура займання сплавів підвищується як, при зменшенні концентрації алюмінію в сплавах магній - алюмінієвих, так і при зниженні концентрації магнію в сплавах алюміній - магнієвих. Інтервал сумарного вмісту алюмінію в суміші, що заявляється, складає від 10 % до 88 %. Суміші із вмістом алюмінію менше 10 % використовувати нераціонально, бо їх властивості наближені до гранульованого сплаву магній - алюміній, наприклад, сплав МЛ5, який має близьку температуру плавлення близьку до 595 °С. Відповідно, нераціональне використання і суміші, в якій сумарний вміст алюмінію перевищує 88 57289 4 %, тобто це та межа, коли замість суміші можна використовувати чистий ливарний сплав алюмінію, що містить 12 % магнію. У складі суміші, що заявляється, запропонований діапазон вмісту алюмінію, є універсальним, тобто ця суміш придатна не тільки для десульфурації чавуну - (суміш, що містить (10-20) % алюмінію), але і для модифікації чавуну - (суміш, що містить (30-50) % алюмінію), а також і для десульфурації і розкислювання сталі (суміш, що містить (70-88) % алюмінію). Вміст в суміші галоїдів до 10 %, що складаються переважно з хлоридів натрію, калію і лужноземельних металів, є необхідною добавкою, що забезпечує отримання гранул переважно сферичної форми, а також одночасно захищає гранули від займання при нагріванні до температури вище 400 °С. Гранули магній - алюмінієвих і алюміній - магнієвих сплавів, які складають суміш, отримують переплавленням з флюсами відповідного скрапу, які відносяться до найширше використовуваними промисловістю, що дає ще одну перевагу - зниження вартості сумішей. Готують суміш, що заявляється, шляхом гранулювання за способом відцентрового розбризкування рідких сплавів магній - алюміній і алюміній магній роздільно, а отримані сполуки однакового гранулометричного складу змішують у визначеному співвідношенні в простих барабанних змішувачах типу «п'яна бочка». Співвідношення гранул обох сплавів в суміші заздалегідь визначається з урахуванням реальних умов її використання конкретно для кожного підприємства і залежно від її основного призначення (десульфурації, модифікації, розкислювання сталі). Приклади приготування суміші з отриманих порізно гранул магній - алюміній і алюміній - магній сплавів наведені в таблиці. Таблиця Гранульований сплав Гранульований сплав Al-Mg Mg-Al № склаСпіввідношення ду суміші в суміші, мас. ч. А1, мас. ч. Сl,мас. ч. % Mg, мас. ч. % Сl мас. ч. % % 1 0,5 5,0 12 5,0 9:1 2 0,5 5,0 12 10,0 4:1 3 9,0 5,0 2,0 5,0 9:1 4 9,0 10,0 2,0 5,0 4:1 5 9,0 10,0 12,0 5,0 9:1 6 9,0 5,0 12 5,0 4:1 7 5,0 5,0 10 5,0 10:1 8 5,0 5,0 10 5,0 5:1 9 5,0 5,0 2,0 5,0 1:1 10 2,0 5,0 2,0 5,0 1:5 11 2,0 5,0 2,0 5,0 1:9 Вміст алюмінію в сплаві магній - алюміній і магнію в сплаві алюміній - магній визначається перед приготуванням шляхом експрес - аналізу проб, що відбираються від рідкого сплаву безпосередньо Вміст в суміші, що заявляється, мас. ч. % Аl Сl 9,25 18,0 17,9 26,8 10,9 24,8 12,72 ~19,17 51,5 ~82,0 88,4 5,0 6,0 5,0 9,0 9,5 5,0 ~5,0 5,0 5,0 ~5,0 5,0 перед його подачею у відцентровий гранулятор. Додатково визначається вміст хлорід - іона, який дозволяє розраховувати також сумарний вміст 5 57289 галоїдів, що включають, в основному, хлориди калію і натрію. Таким чином, суміш, що заявляється, дозволяє підвищити ступінь використання магнію без додаткових капіталовкладень, а також забезпечити надійність і стабільність роботи устаткування установок десульфурації (фурм для введення реа Комп’ютерна верстка Д. Шеверун 6 гентів, які містять магній). Крім того, можливість регулювання в суміші, що заявляється, вмісту алюмінію в широкому діапазоні, дозволяє розширити сферу її використання, окрім десульфурації чавуну, також і для розкислювання сталі і модифікації чавуну при виробництві відливок з чавуну з кулястою формою графіту. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
