Пристрій для лущення зерна

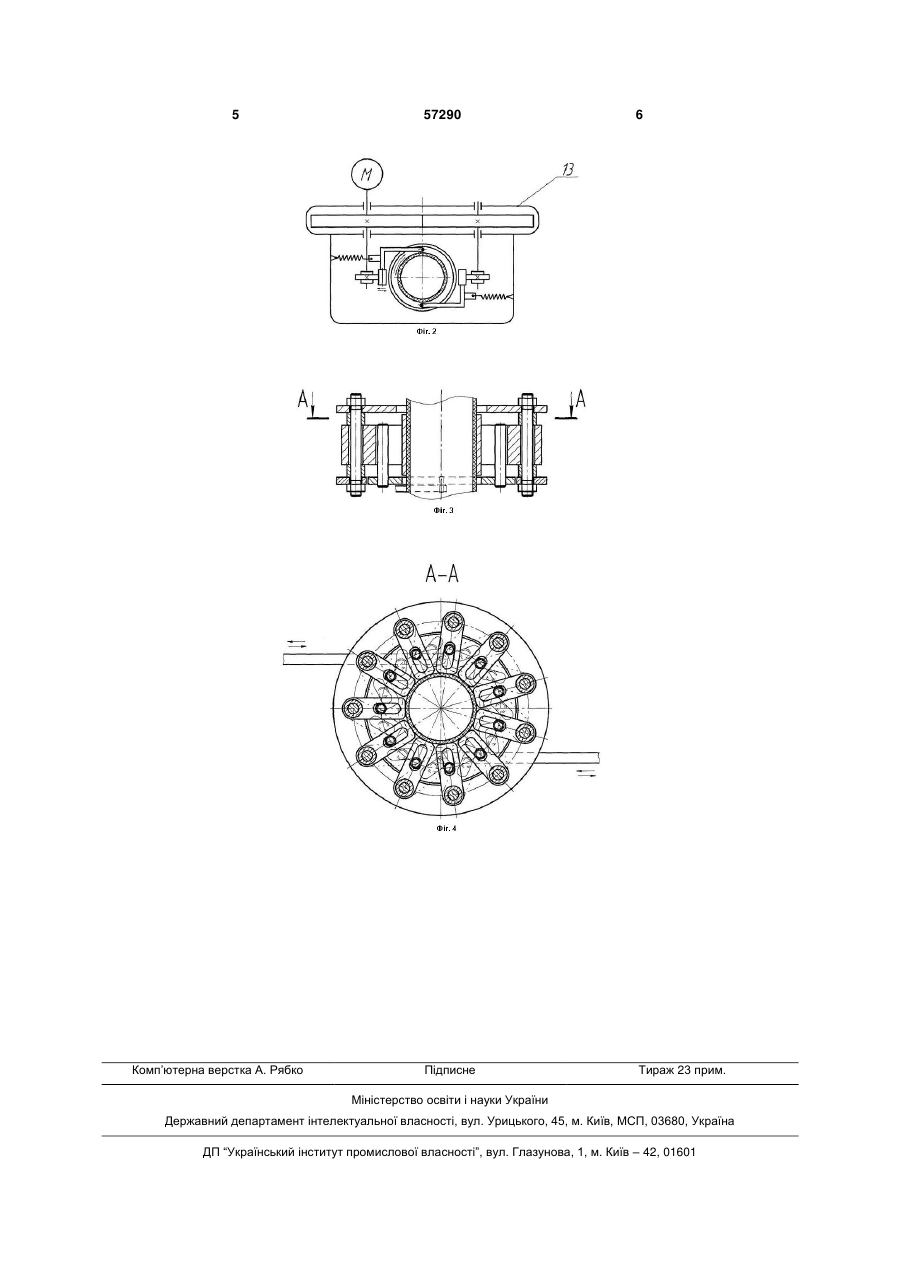

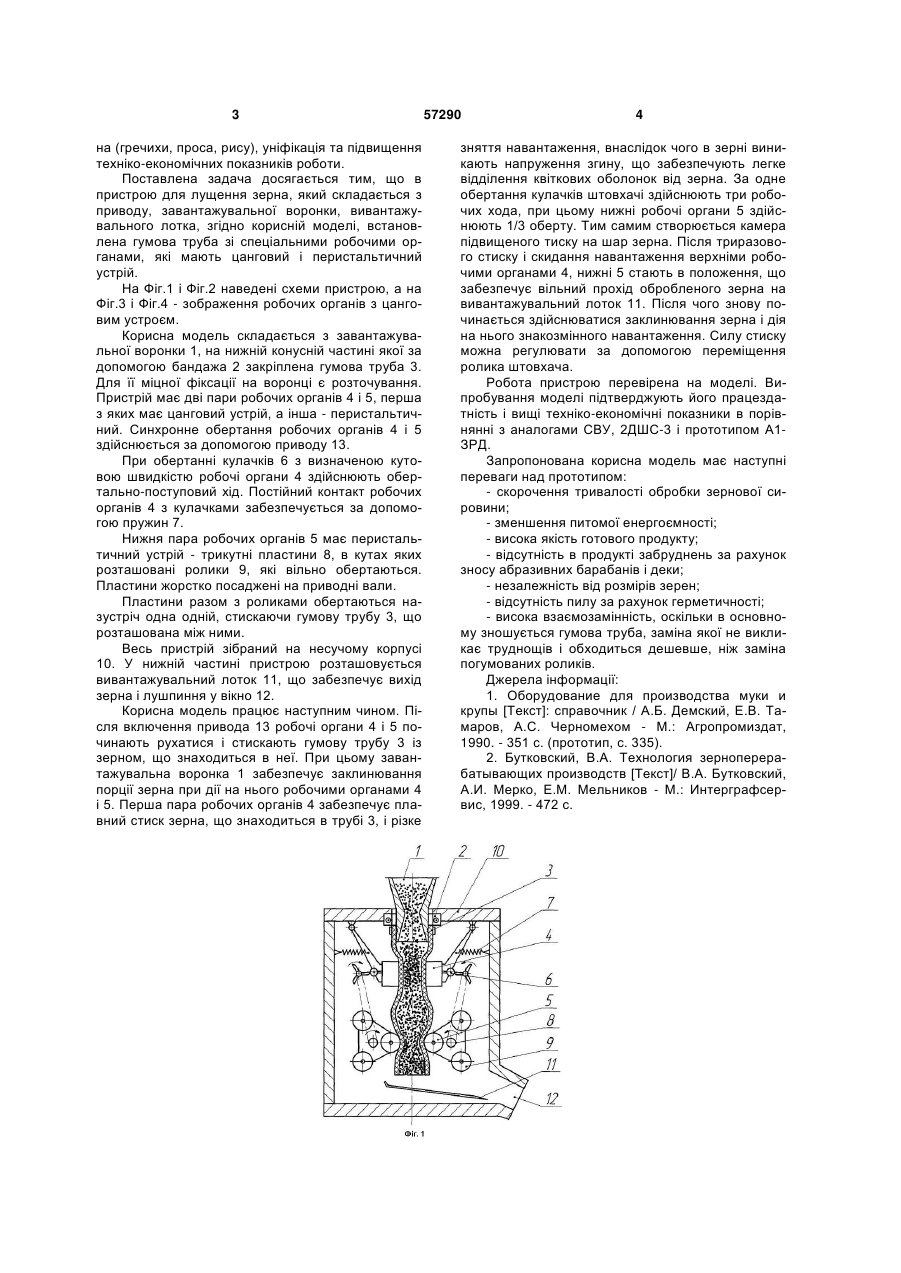

Пристрій для лущення зерна, що складається з приводу, завантажувальної лійки, вивантажувального лотка, який відрізняється тим, що містить гумову трубу зі спеціальними робочими органами, які мають цанговий і перистальтичний пристрій. (19) (21) u201006809 (22) 02.06.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) ПОПЕРЕЧНИЙ АНАТОЛІЙ МИКИТОВИЧ, ЖДАНОВ ІВАН В'ЯЧЕСЛАВОВИЧ, ПАВЛОВ ВІКТОР ІВАНОВИЧ 3 на (гречихи, проса, рису), уніфікація та підвищення техніко-економічних показників роботи. Поставлена задача досягається тим, що в пристрою для лущення зерна, який складається з приводу, завантажувальної воронки, вивантажувального лотка, згідно корисній моделі, встановлена гумова труба зі спеціальними робочими органами, які мають цанговий і перистальтичний устрій. На Фіг.1 і Фіг.2 наведені схеми пристрою, а на Фіг.3 і Фіг.4 - зображення робочих органів з цанговим устроєм. Корисна модель складається з завантажувальної воронки 1, на нижній конусній частині якої за допомогою бандажа 2 закріплена гумова труба 3. Для її міцної фіксації на воронці є розточування. Пристрій має дві пари робочих органів 4 і 5, перша з яких має цанговий устрій, а інша - перистальтичний. Синхронне обертання робочих органів 4 і 5 здійснюється за допомогою приводу 13. При обертанні кулачків 6 з визначеною кутовою швидкістю робочі органи 4 здійснюють обертально-поступовий хід. Постійний контакт робочих органів 4 з кулачками забезпечується за допомогою пружин 7. Нижня пара робочих органів 5 має перистальтичний устрій - трикутні пластини 8, в кутах яких розташовані ролики 9, які вільно обертаються. Пластини жорстко посаджені на приводні вали. Пластини разом з роликами обертаються назустріч одна одній, стискаючи гумову трубу 3, що розташована між ними. Весь пристрій зібраний на несучому корпусі 10. У нижній частині пристрою розташовується вивантажувальний лоток 11, що забезпечує вихід зерна і лушпиння у вікно 12. Корисна модель працює наступним чином. Після включення привода 13 робочі органи 4 і 5 починають рухатися і стискають гумову трубу 3 із зерном, що знаходиться в неї. При цьому завантажувальна воронка 1 забезпечує заклинювання порції зерна при дії на нього робочими органами 4 і 5. Перша пара робочих органів 4 забезпечує плавний стиск зерна, що знаходиться в трубі 3, і різке 57290 4 зняття навантаження, внаслідок чого в зерні виникають напруження згину, що забезпечують легке відділення квіткових оболонок від зерна. За одне обертання кулачків штовхачі здійснюють три робочих хода, при цьому нижні робочі органи 5 здійснюють 1/3 оберту. Тим самим створюється камера підвищеного тиску на шар зерна. Після триразового стиску і скидання навантаження верхніми робочими органами 4, нижні 5 стають в положення, що забезпечує вільний прохід обробленого зерна на вивантажувальний лоток 11. Після чого знову починається здійснюватися заклинювання зерна і дія на нього знакозмінного навантаження. Силу стиску можна регулювати за допомогою переміщення ролика штовхача. Робота пристрою перевірена на моделі. Випробування моделі підтверджують його працездатність і вищі техніко-економічні показники в порівнянні з аналогами СВУ, 2ДШС-3 і прототипом А1ЗРД. Запропонована корисна модель має наступні переваги над прототипом: - скорочення тривалості обробки зернової сировини; - зменшення питомої енергоємності; - висока якість готового продукту; - відсутність в продукті забруднень за рахунок зносу абразивних барабанів і деки; - незалежність від розмірів зерен; - відсутність пилу за рахунок герметичності; - висока взаємозамінність, оскільки в основному зношується гумова труба, заміна якої не викликає труднощів і обходиться дешевше, ніж заміна погумованих роликів. Джерела інформації: 1. Оборудование для производства муки и крупы [Текст]: справочник / А.Б. Демский, Е.В. Тамаров, А.С. Черномехом - М.: Агропромиздат, 1990. - 351 с. (прототип, с. 335). 2. Бутковский, В.А. Технология зерноперерабатывающих производств [Текст]/ В.А. Бутковский, А.И. Мерко, Е.М. Мельников - М.: Интерграфсервис, 1999. - 472 с. 5 Комп’ютерна верстка А. Рябко 57290 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
