Котел з футерівкою топки шамотною цеглою

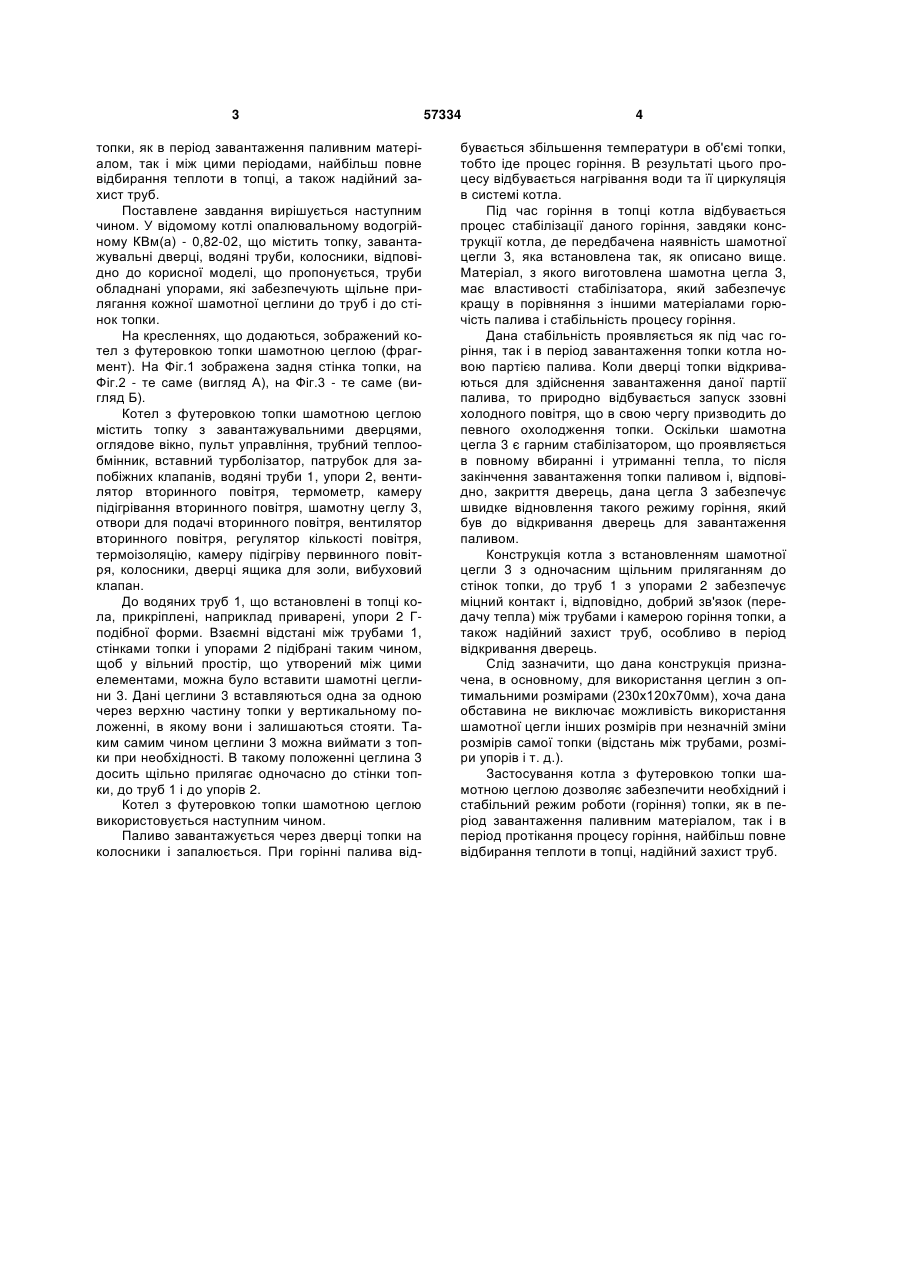

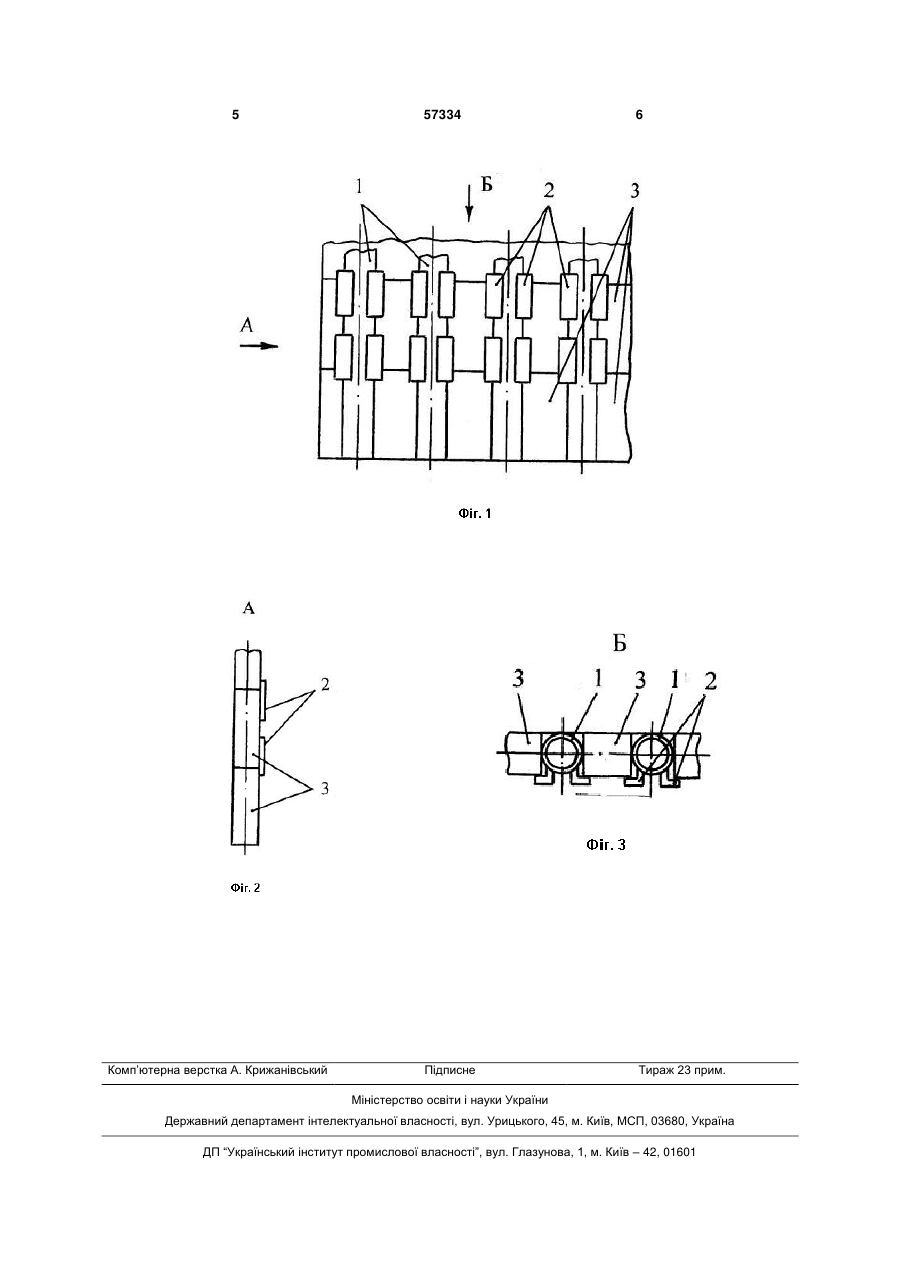

Котел з футерівкою топки шамотною цеглою, що містить топку, завантажувальні дверці, водяні труби, колосники, який відрізняється тим, що труби обладнані упорами, які забезпечують щільне прилягання кожної шамотної цеглини до труб і до стінок топки. (19) (21) u201008519 (22) 08.07.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) УСЕНКО МИХАЙЛО ВАСИЛЬОВИЧ, ПОНІКАРЧУК АНАТОЛІЙ МИРОНОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ВОЛИНЬ-КАЛЬВІС" 3 топки, як в період завантаження паливним матеріалом, так і між цими періодами, найбільш повне відбирання теплоти в топці, а також надійний захист труб. Поставлене завдання вирішується наступним чином. У відомому котлі опалювальному водогрійному КВм(а) - 0,82-02, що містить топку, завантажувальні дверці, водяні труби, колосники, відповідно до корисної моделі, що пропонується, труби обладнані упорами, які забезпечують щільне прилягання кожної шамотної цеглини до труб і до стінок топки. На кресленнях, що додаються, зображений котел з футеровкою топки шамотною цеглою (фрагмент). На Фіг.1 зображена задня стінка топки, на Фіг.2 - те саме (вигляд А), на Фіг.3 - те саме (вигляд Б). Котел з футеровкою топки шамотною цеглою містить топку з завантажувальними дверцями, оглядове вікно, пульт управління, трубний теплообмінник, вставний турболізатор, патрубок для запобіжних клапанів, водяні труби 1, упори 2, вентилятор вторинного повітря, термометр, камеру підігрівання вторинного повітря, шамотну цеглу 3, отвори для подачі вторинного повітря, вентилятор вторинного повітря, регулятор кількості повітря, термоізоляцію, камеру підігріву первинного повітря, колосники, дверці ящика для золи, вибуховий клапан. До водяних труб 1, що встановлені в топці кола, прикріплені, наприклад приварені, упори 2 Гподібної форми. Взаємні відстані між трубами 1, стінками топки і упорами 2 підібрані таким чином, щоб у вільний простір, що утворений між цими елементами, можна було вставити шамотні цеглини 3. Дані цеглини 3 вставляються одна за одною через верхню частину топки у вертикальному положенні, в якому вони і залишаються стояти. Таким самим чином цеглини 3 можна виймати з топки при необхідності. В такому положенні цеглина 3 досить щільно прилягає одночасно до стінки топки, до труб 1 і до упорів 2. Котел з футеровкою топки шамотною цеглою використовується наступним чином. Паливо завантажується через дверці топки на колосники і запалюється. При горінні палива від 57334 4 бувається збільшення температури в об'ємі топки, тобто іде процес горіння. В результаті цього процесу відбувається нагрівання води та її циркуляція в системі котла. Під час горіння в топці котла відбувається процес стабілізації даного горіння, завдяки конструкції котла, де передбачена наявність шамотної цегли 3, яка встановлена так, як описано вище. Матеріал, з якого виготовлена шамотна цегла 3, має властивості стабілізатора, який забезпечує кращу в порівняння з іншими матеріалами горючість палива і стабільність процесу горіння. Дана стабільність проявляється як під час горіння, так і в період завантаження топки котла новою партією палива. Коли дверці топки відкриваються для здійснення завантаження даної партії палива, то природно відбувається запуск ззовні холодного повітря, що в свою чергу призводить до певного охолодження топки. Оскільки шамотна цегла 3 є гарним стабілізатором, що проявляється в повному вбиранні і утриманні тепла, то після закінчення завантаження топки паливом і, відповідно, закриття дверець, дана цегла 3 забезпечує швидке відновлення такого режиму горіння, який був до відкривання дверець для завантаження паливом. Конструкція котла з встановленням шамотної цегли 3 з одночасним щільним приляганням до стінок топки, до труб 1 з упорами 2 забезпечує міцний контакт і, відповідно, добрий зв'язок (передачу тепла) між трубами і камерою горіння топки, а також надійний захист труб, особливо в період відкривання дверець. Слід зазначити, що дана конструкція призначена, в основному, для використання цеглин з оптимальними розмірами (230x120x70мм), хоча дана обставина не виключає можливість використання шамотної цегли інших розмірів при незначній зміни розмірів самої топки (відстань між трубами, розміри упорів і т. д.). Застосування котла з футеровкою топки шамотною цеглою дозволяє забезпечити необхідний і стабільний режим роботи (горіння) топки, як в період завантаження паливним матеріалом, так і в період протікання процесу горіння, найбільш повне відбирання теплоти в топці, надійний захист труб. 5 Комп’ютерна верстка А. Крижанівський 57334 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
