Затиск натяжний “нс-dпрп”

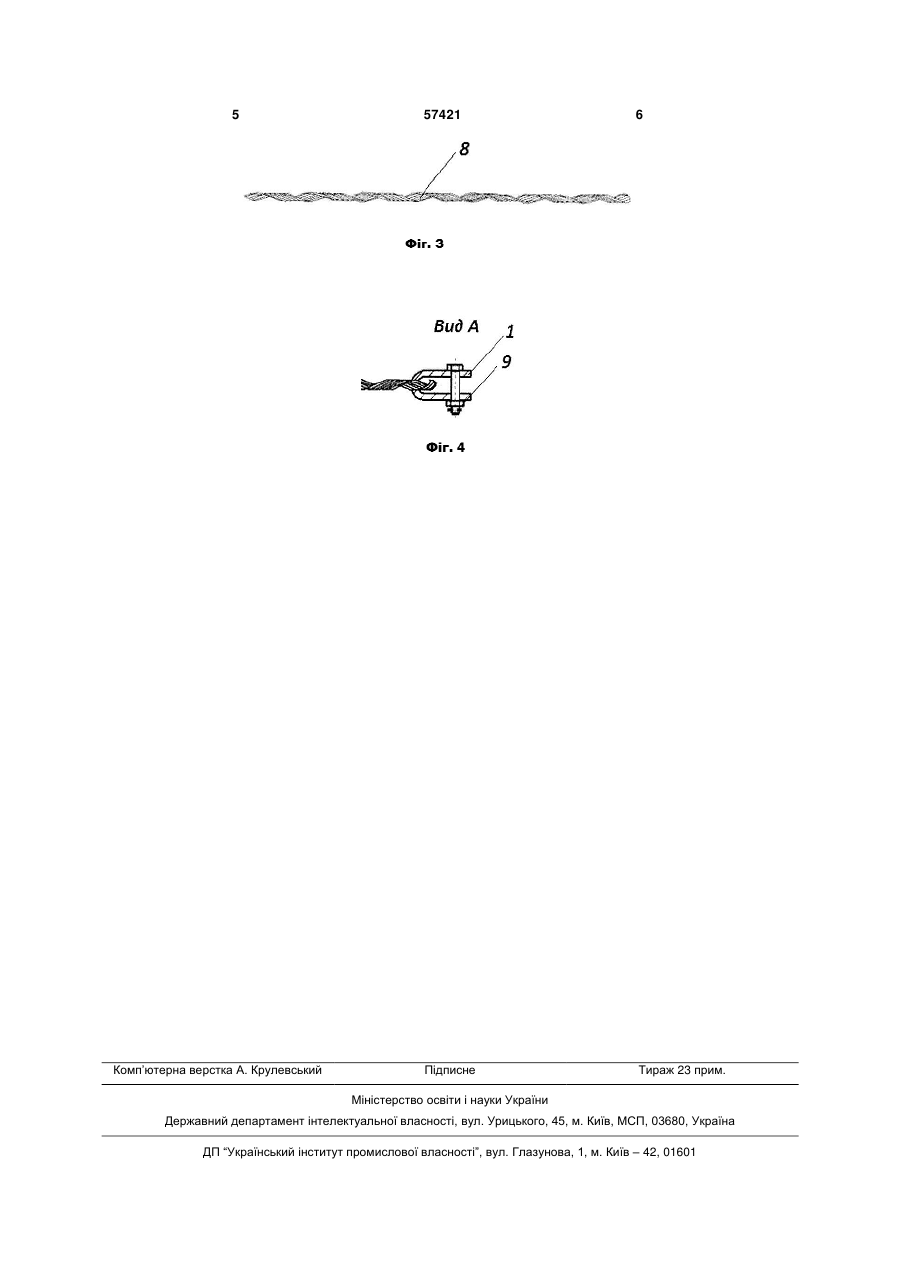

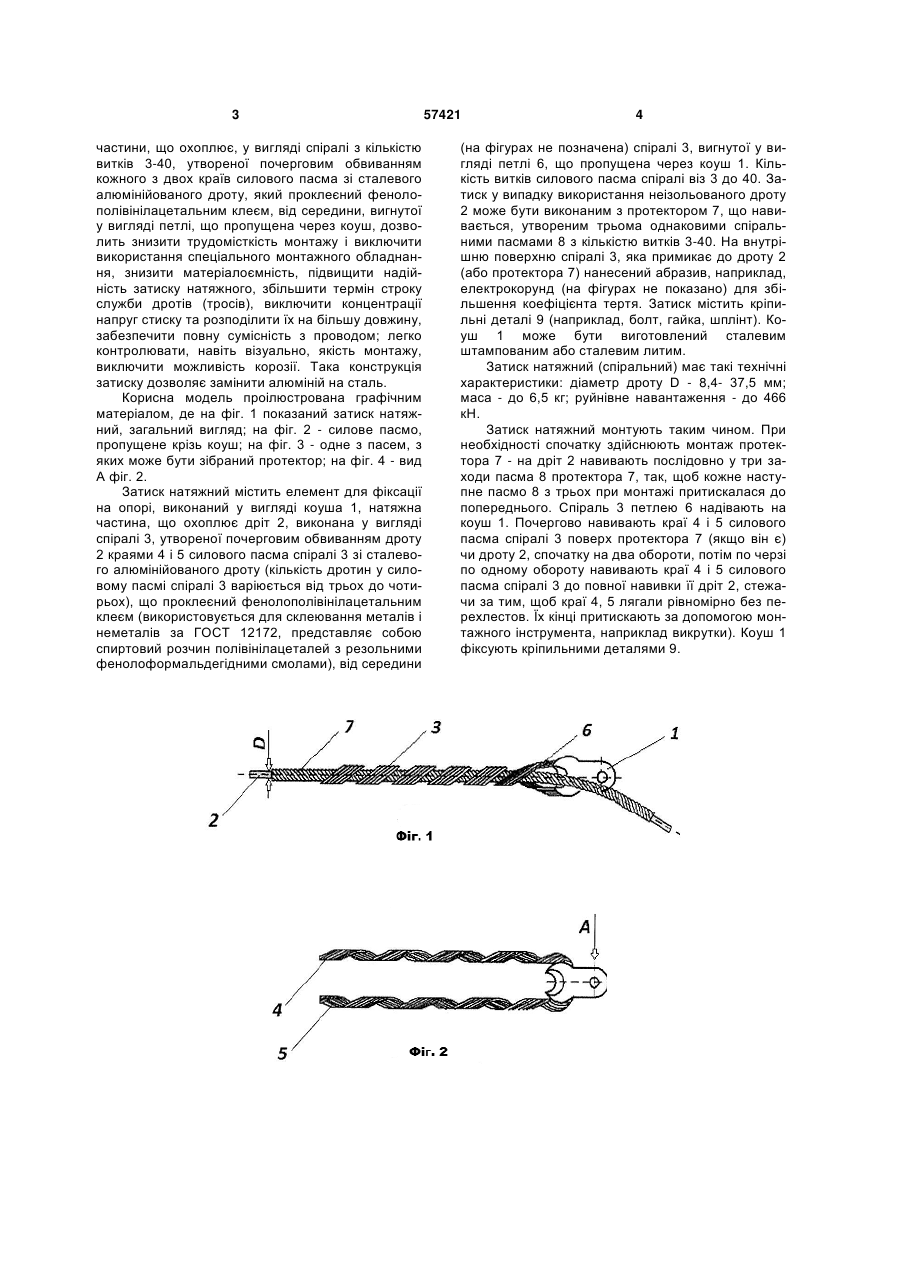

1. Затиск натяжний, який містить елемент для фіксації на опорі, кріпильні деталі та натяжну частину, що охоплює, який відрізняється тим, що елемент для фіксації на опорі виконаний у вигляді коуша, натяжна частина, що охоплює, виконана у 3 частини, що охоплює, у вигляді спіралі з кількістю витків 3-40, утвореної почерговим обвиванням кожного з двох країв силового пасма зі сталевого алюмінійованого дроту, який проклеєний фенолополівінілацетальним клеєм, від середини, вигнутої у вигляді петлі, що пропущена через коуш, дозволить знизити трудомісткість монтажу і виключити використання спеціального монтажного обладнання, знизити матеріалоємність, підвищити надійність затиску натяжного, збільшити термін строку служби дротів (тросів), виключити концентрації напруг стиску та розподілити їх на більшу довжину, забезпечити повну сумісність з проводом; легко контролювати, навіть візуально, якість монтажу, виключити можливість корозії. Така конструкція затиску дозволяє замінити алюміній на сталь. Корисна модель проілюстрована графічним матеріалом, де на фіг. 1 показаний затиск натяжний, загальний вигляд; на фіг. 2 - силове пасмо, пропущене крізь коуш; на фіг. 3 - одне з пасем, з яких може бути зібраний протектор; на фіг. 4 - вид А фіг. 2. Затиск натяжний містить елемент для фіксації на опорі, виконаний у вигляді коуша 1, натяжна частина, що охоплює дріт 2, виконана у вигляді спіралі 3, утвореної почерговим обвиванням дроту 2 краями 4 і 5 силового пасма спіралі 3 зі сталевого алюмінійованого дроту (кількість дротин у силовому пасмі спіралі 3 варіюється від трьох до чотирьох), що проклеєний фенолополівінілацетальним клеєм (використовується для склеювання металів і неметалів за ГОСТ 12172, представляє собою спиртовий розчин полівінілацеталей з резольними фенолоформальдегідними смолами), від середини 57421 4 (на фігурах не позначена) спіралі 3, вигнутої у вигляді петлі 6, що пропущена через коуш 1. Кількість витків силового пасма спіралі віз 3 до 40. Затиск у випадку використання неізольованого дроту 2 може бути виконаним з протектором 7, що навивається, утвореним трьома однаковими спіральними пасмами 8 з кількістю витків 3-40. На внутрішню поверхню спіралі 3, яка примикає до дроту 2 (або протектора 7) нанесений абразив, наприклад, електрокорунд (на фігурах не показано) для збільшення коефіцієнта тертя. Затиск містить кріпильні деталі 9 (наприклад, болт, гайка, шплінт). Коуш 1 може бути виготовлений сталевим штампованим або сталевим литим. Затиск натяжний (спіральний) має такі технічні характеристики: діаметр дроту D - 8,4- 37,5 мм; маса - до 6,5 кг; руйнівне навантаження - до 466 кН. Затиск натяжний монтують таким чином. При необхідності спочатку здійснюють монтаж протектора 7 - на дріт 2 навивають послідовно у три заходи пасма 8 протектора 7, так, щоб кожне наступне пасмо 8 з трьох при монтажі притискалася до попереднього. Спіраль 3 петлею 6 надівають на коуш 1. Почергово навивають краї 4 і 5 силового пасма спіралі 3 поверх протектора 7 (якщо він є) чи дроту 2, спочатку на два обороти, потім по черзі по одному обороту навивають краї 4 і 5 силового пасма спіралі 3 до повної навивки її дріт 2, стежачи за тим, щоб краї 4, 5 лягали рівномірно без перехлестов. Їх кінці притискають за допомогою монтажного інструмента, наприклад викрутки). Коуш 1 фіксують кріпильними деталями 9. 5 Комп’ютерна верстка А. Крулевський 57421 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
