H02G 7/05 — пристосування або пристрою для підвішування електричних кабелів або проводів

Номер патенту: 109580

Опубліковано: 10.09.2015

Автори: Жанно Дам'єн П'єр Марі, Пюінгреньє Марк Тома Маттьє

МПК: H01R 4/28, H01R 4/44, H01R 4/24 ...

Мітки: спосіб, кріплення, ізольованого, система, кріпильний, затискач, з'єднання, електричного, кріпильним, з'єднувач, затискачем, кабелю, збирання, вказаної, містить

Формула / Реферат:

1. Система кріплення ізольованого електричного кабелю (2), що містить провідне осердя (9) й ізоляційну оболонку (8), що закриває згадане провідне осердя (9), яка містить кріпильний затискач (10) і з'єднувач (50), виконаний із можливістю електричного з'єднання згаданого ізольованого електричного кабелю (2) зі згаданим кріпильним затискачем (10), при цьому згаданий кріпильний затискач (10) містить подовжений металевий корпус (11) затискача,...

Номер патенту: 90486

Опубліковано: 26.05.2014

Автор: Рідош Михайло Іванович

МПК: H02G 1/14, H02G 3/32, H02G 7/02 ...

Мітки: тросів, затискач

Формула / Реферат:

1. Затискач для тросів, який включає корпус з отворами, який відрізняється тим, що корпус виконаний із можливістю пропускання через нього та/або розміщення у ньому тросів, та містить щонайменше один наскрізний отвір для пальця, виконаний із можливістю розміщення у ньому пальця із розміщенням між тросами та їх закріпленням, та отвори для розміщення бокових частин тросів, при цьому затискач включає щонайменше один палець, виконаний із...

Номер патенту: 86872

Опубліковано: 10.01.2014

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: ролик, монтажний, м1р, типу

Формула / Реферат:

Ролик монтажний, що містить ролик, дві щоки та вісь, який відрізняється тим, що ролик має отвір посередині та розташований між двома стійками з алюмінієвого сплаву по його боках, і з'єднується з ними за допомогою осі, що виконана зі сталі та встановлена через отвори у ролику і двох стійках, причому стійки з'єднані з двома щоками, що розташовані поверх стійок, а місце з'єднання ролика зі стійками закрите двома кришками, при цьому щоки за...

Номер патенту: 86871

Опубліковано: 10.01.2014

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05, H02G 7/02

Мітки: розпірка

Формула / Реферат:

1. Розпірка, що містить плашки, тяги та кріпильні деталі, яка відрізняється тим, що має від двох до восьми плашок за кількістю проводів, що з'єднують між собою за допомогою тяг, які зварені між собою або скріплені кріпильними деталями.2. Розпірка за п. 1, яка відрізняється тим, що тяги мають форму, яка дозволяє в місці з'єднання тяг утворити отвір, в який вставляється та закріплюється труба, діаметр якої відповідає діаметру...

Номер патенту: 86455

Опубліковано: 25.12.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: клиновий, натяжний, затиск

Формула / Реферат:

1. Затиск натяжний клиновий для кріплення проводів та стальних канатів до натяжних ізолюючих підвісок, що містить корпус, який має профільований жолоб, затискний елемент у формі клина та вушко, який відрізняється тим, що корпус та клин виконані з металу.2. Затиск натяжний клиновий за п. 1, який відрізняється тим, що корпус виконаний прямим з U-подібним перерізом з загнутими краями під нахилом, в який вставляється клин у вигляді...

Номер патенту: 86453

Опубліковано: 25.12.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: екран, захисний, типу

Формула / Реферат:

1. Екран захисний, що містить корпус та кріпильні деталі, який відрізняється тим, що містить щонайменше одну розпірку, а корпус виконаний з труби з алюмінієвого сплаву та має форму кола, овалу, півмісяця тощо.2. Екран захисний за п. 1, який відрізняється тим, що корпус екрана складається з двох рівних частин, що з'єднують між собою за допомогою двох з'єднувальних елементів, кожен з яких складається з муфти та двох втулок.3....

Номер патенту: 84748

Опубліковано: 25.10.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: з'єднувальний, плашковий, затискач

Формула / Реферат:

Затискач з'єднувальний плашковий, що має зовнішню оболонку, який відрізняється тим, що зовнішня оболонка виконує струмопровідну функцію та виступає як елемент для фіксації проводів та складається з корпуса з алюмінієвого сплаву, що має від двох до чотирьох отворів, розташованих на центральній осі корпусу, та від двох до чотирьох плашок, що також мають по одному отвору посередині кожна, та які скріплюються з корпусом за допомогою болтів, що...

Номер патенту: 84318

Опубліковано: 10.10.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05, H02G 7/02

Мітки: пресований, затиск, з'єднувальний

Формула / Реферат:

1. Затиск з'єднувальний пресований для з'єднання проводів або тросів повітряних ліній електропередач, що складається з корпусу, який відрізняється тим, що корпус затиску являє собою овальний профіль з алюмінієвого сплаву, в якому розміщуються проводи, та який скручується разом з проводами монтажними виробами.2. Затиск за п. 1, який відрізняється тим, що додатково має елемент для з'єднання сталевої частини проводів у вигляді...

Номер патенту: 84317

Опубліковано: 10.10.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: затиск, натяжний, пресований

Формула / Реферат:

1. Затиск натяжний пресований для кріплення сталеалюмінієвих проводів до натяжних ізолюючих підвісок, а також для монтажу сталеалюмінієвих проводів підвищеної міцності та порожнистих алюмінієвих проводів, що містить анкер з вушком та корпус з хвостиком, який монтується опресовуванням і забезпечує механічне закладення проводу та електричний контакт між струмопровідною частиною проводу та проводом в шлейфі, який відрізняється тим, що корпус...

Номер патенту: 84316

Опубліковано: 10.10.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05, H02G 7/02

Мітки: вузол, кріплення

Формула / Реферат:

1. Вузол кріплення ізолюючих підвісок до опор повітряних ліній електропередач, що складається з елементів, що призначені для з'єднання з іншою арматурою і опорою, та кріпильних деталей, який відрізняється тим, що як елемент, що призначений для з'єднання з траверсою опори та іншою арматурою, що утворює підвіску, використовується U-подібний болт, що забезпечує шарнірне з'єднання ланцюгового типу та має можливість для подальшого з'єднання зі...

Номер патенту: 84315

Опубліковано: 10.10.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: типу, натяжний, болтовий, затиск

Формула / Реферат:

1. Затиск натяжний болтовий для кріплення алюмінієвих, сталеалюмінієвих та мідних проводів перерізом від 70 до 300 мм2 до натяжних ізолюючих підвісок, що містить алюмінієвий корпус, який має криволінійну профільовану випукло-увігнуту жолобоподібну форму, затискний елемент та вушко, який відрізняється тим, що затискний елемент складається з окремих плашок для рівномірного затискання проводу по всій довжині болтової частини корпуса, нижня...

Номер патенту: 84314

Опубліковано: 10.10.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: з'єднувальний, затискач, петельний, перехідний

Формула / Реферат:

Затискач з'єднувальний перехідний петельний, що має зовнішню оболонку для фіксації проводів, який відрізняється тим, що зовнішня оболонка виконує струмопровідну функцію та фіксує проводи, і виконана у вигляді алюмінієвих контактних лапок, що плаковані міддю, які складаються з корпуса з овального профілю для пресування кінця проводу, та плоскої контактної частини, що має від двох до чотирьох отворів на своїй поверхні, при цьому контактні...

Номер патенту: 84313

Опубліковано: 10.10.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05, H02G 7/02

Мітки: відгалужувальний, пресований, затискач

Формула / Реферат:

1. Затискач відгалужувальний пресований, призначений для виконання відгалужень від проводів повітряних ліній електропередач, що містить корпус, який відрізняється тим, що корпус виконаний овальної форми з контактною частиною для затиску або Г-подібної форми, при цьому контактна частина для затиску виконана повернутою відносно овального корпусу на 90°, на зовнішній частині овального корпусу, в місці переходу його в контактну частину,...

Номер патенту: 84182

Опубліковано: 10.10.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05, H02G 7/00

Мітки: ланка, проміжна

Формула / Реферат:

1. Ланка проміжна для зчеплення арматури між собою, що містить корпус, яка відрізняється тим, що корпус виконаний у вигляді однієї плоскої пластини з двома отворами для зчеплення між собою арматури тільки з дволапчатим вушком для збільшення довжини підвісок.2. Ланка проміжна за п. 1, яка відрізняється тим, що корпус має додаткову пластину з двома отворами на кінцях відповідно, причому пластини однакові та з'єднуються за допомогою...

Номер патенту: 83541

Опубліковано: 10.09.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05, H02G 7/02

Мітки: підтримуючий, затиск

Формула / Реферат:

1. Затиск підтримуючий, що містить корпус у вигляді човника, який виконаний штампованим зі сталі або литим з алюмінієвого сплаву, що має загнуті краї та обтічну форму, пристрій для затискання проводу(тросу), який складається з двох алюмінієвих плашок та(або) підвіски для приєднання до ізолюючої підвіски, який відрізняється тим, що корпус виконаний з можливістю комплектування різними плашками, в залежності від призначення, причому плашки...

Номер патенту: 83540

Опубліковано: 10.09.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/00, H02G 7/05

Мітки: монтажна, проміжна, типу, птм, ланка

Формула / Реферат:

1. Ланка проміжна монтажна для зчеплення арматури між собою, що містить корпус та кріпильні деталі, яка відрізняється тим, корпус виконаний у вигляді двох плоских пластин з трьома отворами, які закріплюються за допомогою одного пальця та кріпильних деталей для з'єднання між собою трьох позицій арматури, що мають тільки однолапчату провушину;2. Ланка проміжна монтажна за п. 1, яка відрізняється тим, дві плоскі пластини з трьома...

Номер патенту: 83497

Опубліковано: 10.09.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: затиск, спіральний, cн-dпр-x, натяжний

Формула / Реферат:

Затиск спіральний натяжний, що містить елемент для фіксації на опорі, кріпильні деталі та натяжну частину, що охоплює, який відрізняється тим, що як елемент для фіксації на опорі використовується алюмінієвий або сталевий коуш, що вільно з'єднується зі стандартною лінійною арматурою, та має достатню площу стискання петлі силової спіралі в коуші, або фіксатор у вигляді проволоки з оцинкованої сталі або алюмінієвого сплаву, що щільно...

Номер патенту: 83266

Опубліковано: 27.08.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/02, H02G 7/05

Мітки: сп-dпр.-х, затиск, спіральний, підтримуючий

Формула / Реферат:

1. Затиск спіральний підтримуючий, який виготовлений з оцинкованої сталі або алюмінієвого сплаву, що містить елемент кріплення для з'єднання з підтримуючою підвіскою проводу або троса, спіральний протектор, що складається з окремих дротів, які навиваються на провід послідовно таким чином, щоб кожний наступний дріт при монтажі щільно притискався до попереднього, та кріпильні деталі, який відрізняється тим, що з'єднання елемента кріплення з...

Номер патенту: 83265

Опубліковано: 27.08.2013

Автор: Штерн Юлія Олексіївна

МПК: H01R 4/28, H02G 7/05, H02G 7/02 ...

Мітки: затиск, спіральний, універсальний

Формула / Реферат:

1. Затиск спіральний універсальний з'єднувальний, що містить з'єднувальний елемент та елемент фіксації, який відрізняється тим, що додатково має струмопровідну спіраль, а елемент фіксації виконаний у вигляді двох плашок, які встановлені поверх струмопровідної спіралі та повністю обтискають провід (трос).2. Затиск з'єднувальний за п. 1, який відрізняється тим, що додатково містить з'єднувачі, які встановлені на проводі (тросі) та...

Номер патенту: 83264

Опубліковано: 27.08.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05

Мітки: скоба

Формула / Реферат:

Скоба для переходу з одного типу з'єднання до іншого, що містить корпус, палець та кріпильні деталі, яка відрізняється тим, що корпус з однієї сторони виконаний U-подібної форми для шарнірного ланцюгового з'єднання, а з іншої - у вигляді дволапчастого вушка для з'єднання типу "палець-вушко".

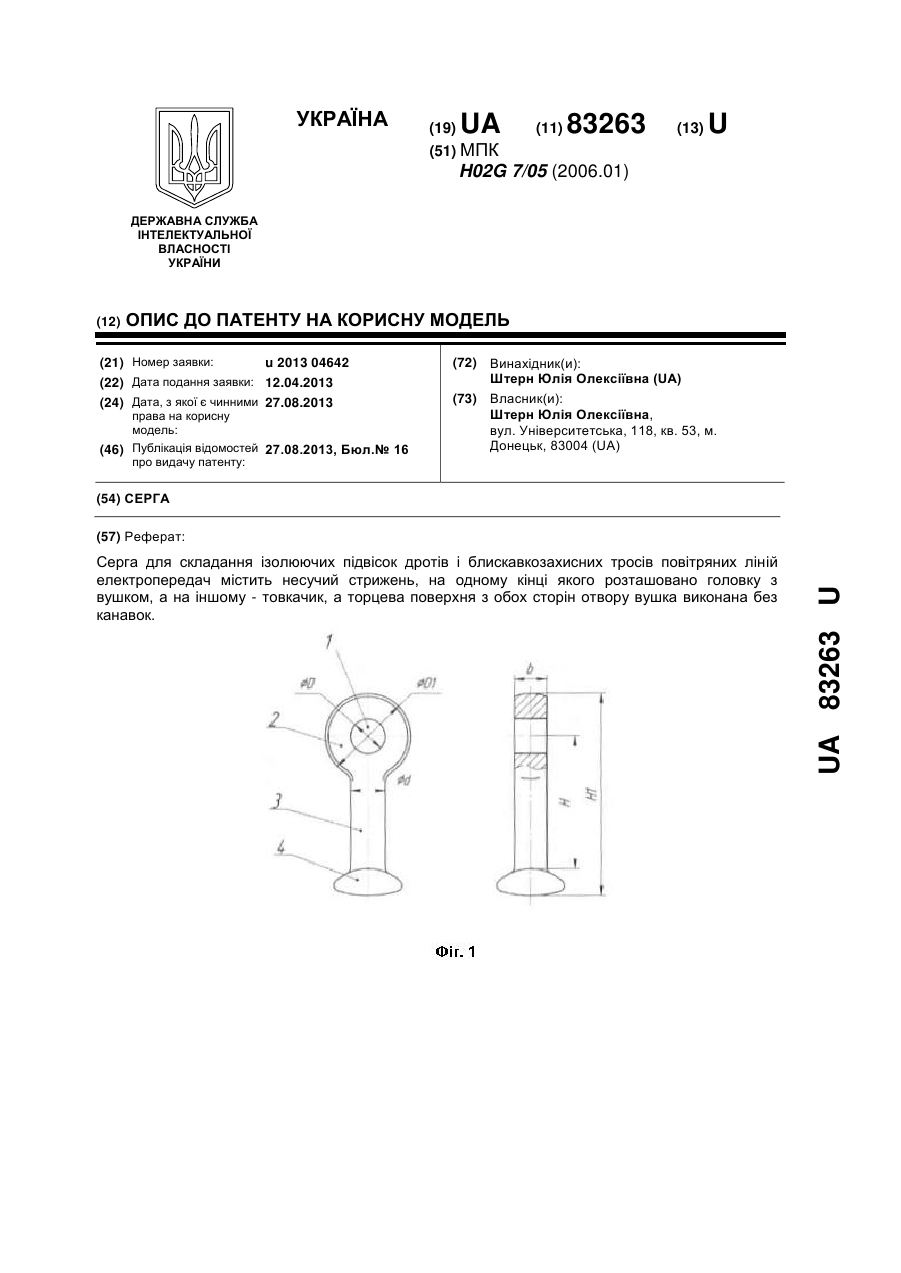

Номер патенту: 83263

Опубліковано: 27.08.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05

Мітки: серга

Формула / Реферат:

Серга для складання ізолюючих підвісок дротів і блискавкозахисних тросів повітряних ліній електропередач, що містить несучий стрижень, на одному кінці якого розташовано головку з вушком, а на іншому - товкачик, яка відрізняється тим, що торцева поверхня з обох сторін отвору вушка виконана без канавок.

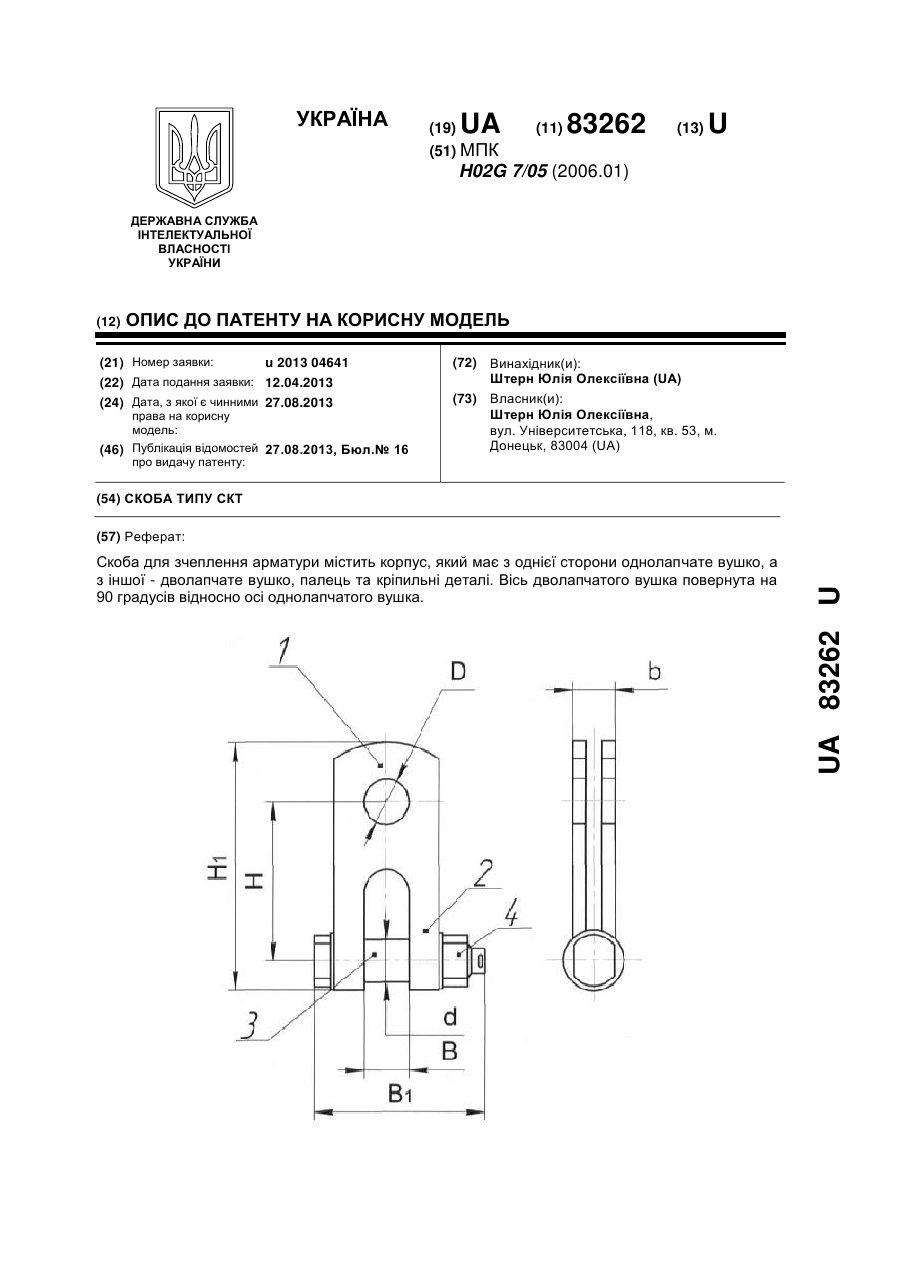

Номер патенту: 83262

Опубліковано: 27.08.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05

Мітки: типу, скоба, скт

Формула / Реферат:

Скоба для зчеплення арматури, що містить корпус, який має з однієї сторони однолапчате вушко, а з іншої - дволапчате вушко, палець та кріпильні деталі, яка відрізняється тим, що вісь дволапчатого вушка повернута на 90 градусів відносно осі однолапчатого вушка.

Номер патенту: 83261

Опубліковано: 27.08.2013

Автор: Штерн Юлія Олексіївна

МПК: H02G 7/05, H02G 7/14

Мітки: вібрації, гасник

Формула / Реферат:

1. Гасник вібрації, що містить демпферний трос з жорстко зафіксованим затискачем для кріплення на проводі (тросі, кабелі) і розташованими з обох боків затискача вантажами, який відрізняється тим, що затискач має корпус з плашкою, що виконані з профілю з надміцного сплаву термообробленого алюмінію, та мають однакову ширину упродовж всієї висоти затискача від кріплення на проводі (тросі, кабелі) до кріплення демпферного тросу, причому корпус з...

Номер патенту: 73258

Опубліковано: 10.09.2012

Автор: Аліманська Ганна Володимирівна

МПК: H02G 7/05, H02G 7/02

Мітки: підтримуючий, затиск, псо-dпр

Формула / Реферат:

1. Затиск підтримуючий, що містить човник, кріпильні деталі, спіральний протектор, навиту поверх протектора силову спіраль для фіксації човника, яка утворена двома силовими пасмами з взаємно протилежними напрямками навивки, з нанесеним на поверхню, що контактує з протектором, абразивом, силові пасма виконані з дроту, який проклеєний фенолополівінілацетальним клеєм, кількість витків у протекторі та у силовій спіралі 3-40, який відрізняється...

Номер патенту: 57459

Опубліковано: 25.02.2011

Автор: Аліманська Ганна Володимирівна

МПК: H02G 7/05, H02G 7/02

Мітки: сс-dпр, сполучний, затиск

Формула / Реферат:

Затиск сполучний, що містить зовнішню оболонку та розміщений у ній з'єднувач, який відрізняється тим, що зовнішня оболонка виконана у вигляді протектора-фіксатора, що навивається, додатково містить струмопровідну спіраль, розміщену між протектором та з'єднувачем, з'єднувач та протектор-фіксатор виконані у вигляді силових спіралей, що утворені силовими пасмами, на внутрішні поверхні яких нанесений абразив; силові пасма виконані зі сталевого...

Номер патенту: 57422

Опубліковано: 25.02.2011

Автор: Аліманська Ганна Володимирівна

МПК: H02G 7/05, H02G 7/02

Мітки: підтримуючий, затиск, пс-dпр

Формула / Реферат:

1. Затиск підтримуючий, що містить затискаючий елемент у вигляді човника і кріпильні деталі, який відрізняється тим, що човник виконаний сталевим штампованим, затиск додатково містить протектор, що навивається, і навиту поверх протектора силову спіраль для фіксації човника, яка утворена двома силовими пасмами з правою та з лівою навивками, на поверхню, що контактує з протектором, яких нанесений абразив, силові пасма виконані зі сталевого...

Номер патенту: 57421

Опубліковано: 25.02.2011

Автор: Аліманська Ганна Володимирівна

МПК: H02G 7/02, H02G 7/05

Мітки: натяжний, нс-dпрп, затиск

Формула / Реферат:

1. Затиск натяжний, який містить елемент для фіксації на опорі, кріпильні деталі та натяжну частину, що охоплює, який відрізняється тим, що елемент для фіксації на опорі виконаний у вигляді коуша, натяжна частина, що охоплює, виконана у вигляді спіралі, утвореної почерговим обвиванням кожного з двох країв силового пасма зі сталевого алюмінійованого дроту, проклеєного фенолополівінілацетальним клеєм, від його середини, вигнутої у вигляді...
