Спіральний натяжний затискач

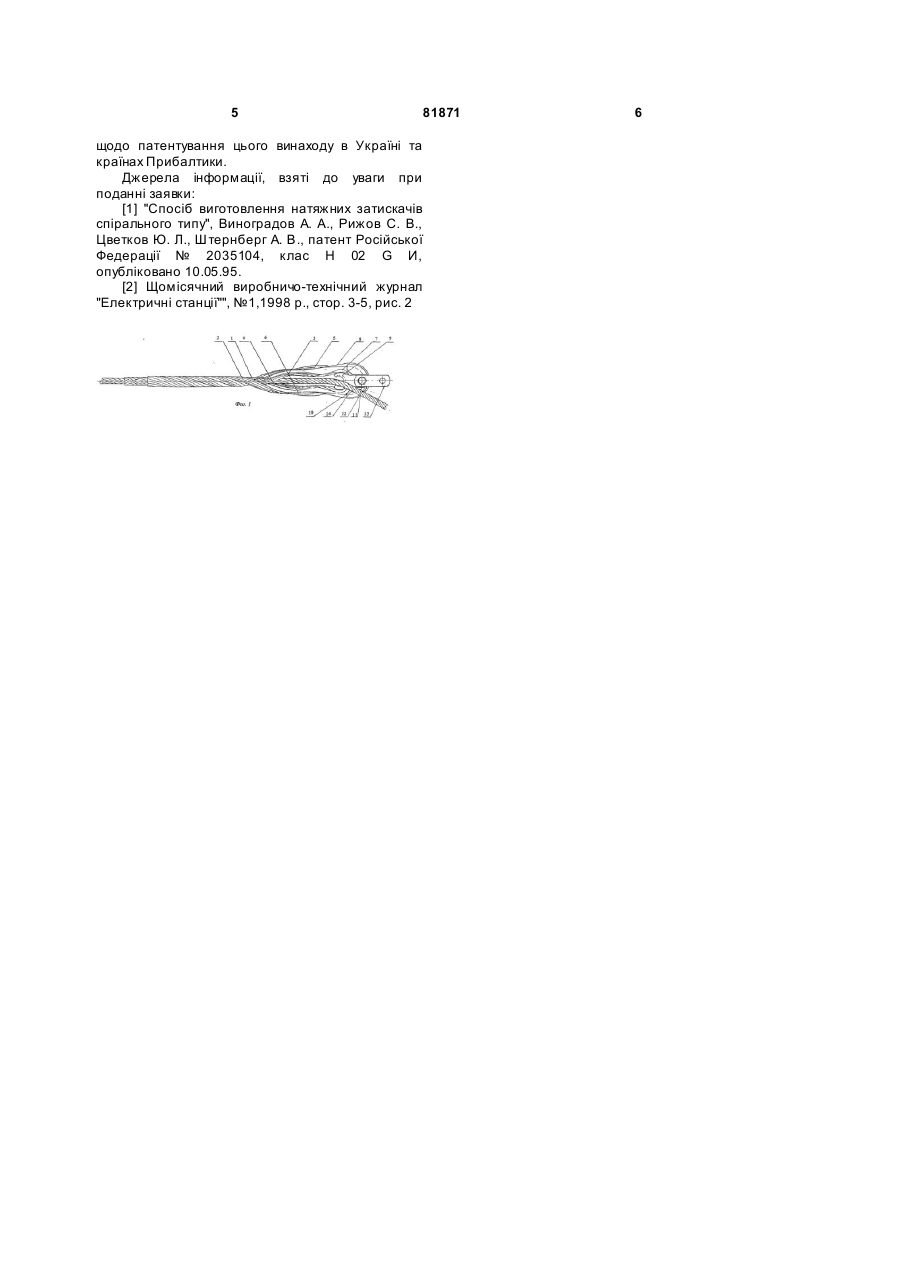

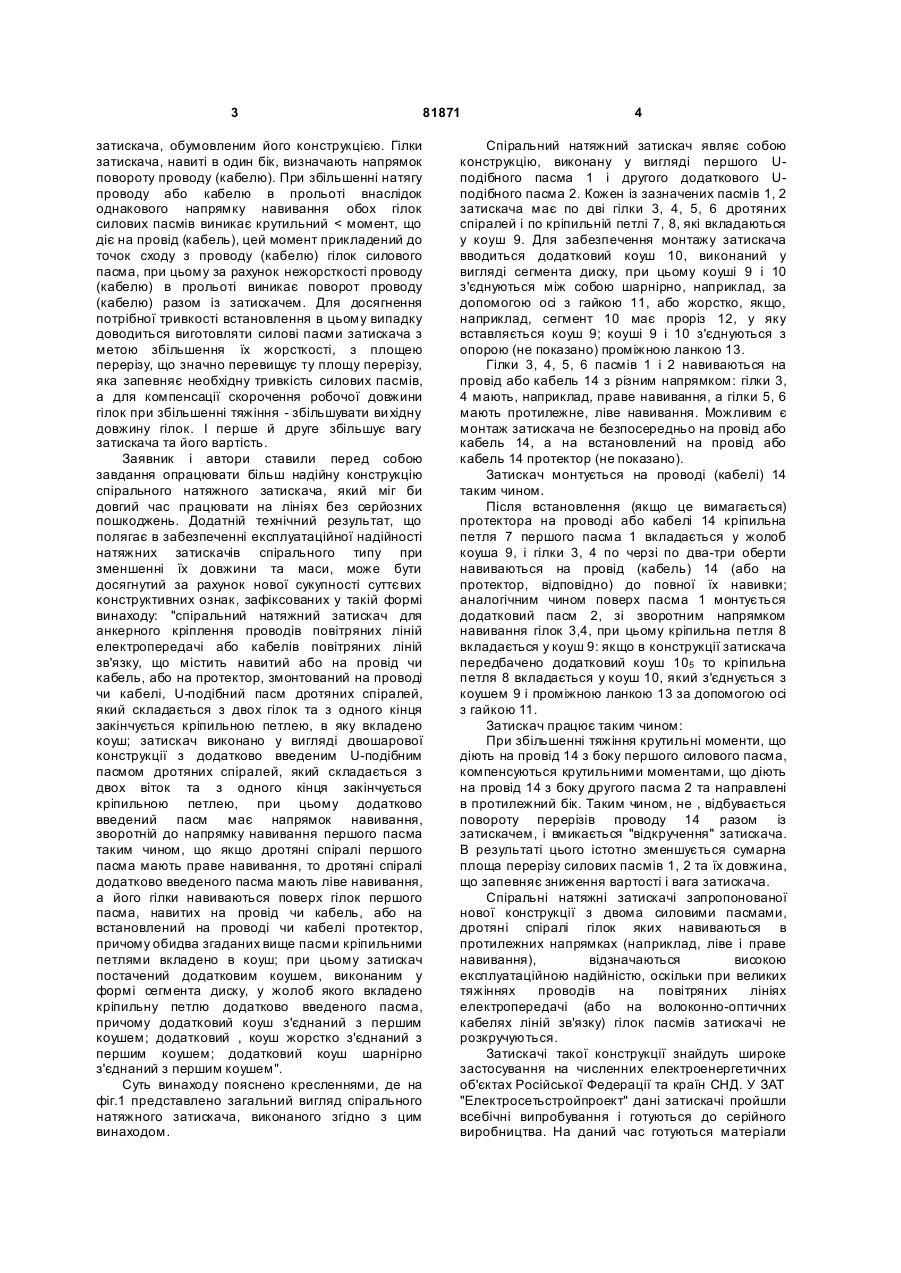

1. Спіральний натяжний затискач для анкерного кріплення проводів повітряних ліній електропередачі або кабелів повітряних ліній зв'язку, що містить навите або на провід чи кабель, або на протектор, змонтований на проводі чи кабелі, U-подібне пасмо дротяних спіралей, що складається з двох гілок та з одного кінця закінчується кріпильною петлею, в яку вкладено коуш, який відрізняється тим, що його виконано у C2 2 (19) 1 3 81871 затискача, обумовленим його конструкцією. Гілки затискача, навиті в один бік, визначають напрямок повороту проводу (кабелю). При збільшенні натягу проводу або кабелю в прольоті внаслідок однакового напрямку навивання обох гілок силових пасмів виникає крутильний < момент, що діє на провід (кабель), цей момент прикладений до точок сходу з проводу (кабелю) гілок силового пасма, при цьому за рахунок нежорсткості проводу (кабелю) в прольоті виникає поворот проводу (кабелю) разом із затискачем. Для досягнення потрібної тривкості встановлення в цьому випадку доводиться виготовляти силові пасми затискача з метою збільшення їх жорсткості, з площею перерізу, що значно перевищує ту площу перерізу, яка запевняє необхідну тривкість силових пасмів, а для компенсації скорочення робочої довжини гілок при збільшенні тяжіння - збільшувати ви хідну довжину гілок. І перше й друге збільшує вагу затискача та його вартість. Заявник і автори ставили перед собою завдання опрацювати більш надійну конструкцію спірального натяжного затискача, який міг би довгий час працювати на лініях без серйозних пошкоджень. Додатній технічний результат, що полягає в забезпеченні експлуатаційної надійності натяжних затискачів спірального типу при зменшенні їх довжини та маси, може бути досягнутий за рахунок нової сукупності суттєвих конструктивних ознак, зафіксованих у такій формі винаходу: "спіральний натяжний затискач для анкерного кріплення проводів повітряних ліній електропередачі або кабелів повітряних ліній зв'язку, що містить навитий або на провід чи кабель, або на протектор, змонтований на проводі чи кабелі, U-подібний пасм дротяних спіралей, який складається з двох гілок та з одного кінця закінчується кріпильною петлею, в яку вкладено коуш; затискач виконано у вигляді двошарової конструкції з додатково введеним U-подібним пасмом дротяних спіралей, який складається з двох віток та з одного кінця закінчується кріпильною петлею, при цьому додатково введений пасм має напрямок навивання, зворотній до напрямку навивання першого пасма таким чином, що якщо дротяні спіралі першого пасма мають праве навивання, то дротяні спіралі додатково введеного пасма мають ліве навивання, а його гілки навиваються поверх гілок першого пасма, навитих на провід чи кабель, або на встановлений на проводі чи кабелі протектор, причому обидва згаданих вище пасми кріпильними петлями вкладено в коуш; при цьому затискач постачений додатковим коушем, виконаним у формі сегмента диску, у жолоб якого вкладено кріпильну петлю додатково введеного пасма, причому додатковий коуш з'єднаний з першим коушем; додатковий , коуш жорстко з'єднаний з першим коушем; додатковий коуш шарнірно з'єднаний з першим коушем". Суть винаходу пояснено кресленнями, де на фіг.1 представлено загальний вигляд спірального натяжного затискача, виконаного згідно з цим винаходом. 4 Спіральний натяжний затискач являє собою конструкцію, виконану у вигляді першого Uподібного пасма 1 і другого додаткового Uподібного пасма 2. Кожен із зазначених пасмів 1, 2 затискача має по дві гілки 3, 4, 5, 6 дротяних спіралей і по кріпильній петлі 7, 8, які вкладаються у коуш 9. Для забезпечення монтажу затискача вводиться додатковий коуш 10, виконаний у вигляді сегмента диску, при цьому коуші 9 і 10 з'єднуються між собою шарнірно, наприклад, за допомогою осі з гайкою 11, або жорстко, якщо, наприклад, сегмент 10 має проріз 12, у яку вставляється коуш 9; коуші 9 і 10 з'єднуються з опорою (не показано) проміжною ланкою 13. Гілки 3, 4, 5, 6 пасмів 1 і 2 навиваються на провід або кабель 14 з різним напрямком: гілки 3, 4 мають, наприклад, праве навивання, а гілки 5, 6 мають протилежне, ліве навивання. Можливим є монтаж затискача не безпосередньо на провід або кабель 14, а на встановлений на провід або кабель 14 протектор (не показано). Затискач монтується на проводі (кабелі) 14 таким чином. Після встановлення (якщо це вимагається) протектора на проводі або кабелі 14 кріпильна петля 7 першого пасма 1 вкладається у жолоб коуша 9, і гілки 3, 4 по черзі по два-три оберти навиваються на провід (кабель) 14 (або на протектор, відповідно) до повної їх навивки; аналогічним чином поверх пасма 1 монтується додатковий пасм 2, зі зворотним напрямком навивання гілок 3,4, при цьому кріпильна петля 8 вкладається у коуш 9: якщо в конструкції затискача передбачено додатковий коуш 105 то кріпильна петля 8 вкладається у коуш 10, який з'єднується з коушем 9 і проміжною ланкою 13 за допомогою осі з гайкою 11. Затискач працює таким чином: При збільшенні тяжіння крутильні моменти, що діють на провід 14 з боку першого силового пасма, компенсуються крутильними моментами, що діють на провід 14 з боку другого пасма 2 та направлені в протилежний бік. Таким чином, не , відбувається повороту перерізів проводу 14 разом із затискачем, і вмикається "відкручення" затискача. В результаті цього істотно зменшується сумарна площа перерізу силових пасмів 1, 2 та їх довжина, що запевняє зниження вартості і вага затискача. Спіральні натяжні затискачі запропонованої нової конструкції з двома силовими пасмами, дротяні спіралі гілок яких навиваються в протилежних напрямках (наприклад, ліве і праве навивання), відзначаються високою експлуатаційною надійністю, оскільки при великих тяжіннях проводів на повітряних лініях електропередачі (або на волоконно-оптичних кабелях ліній зв'язку) гілок пасмів затискачі не розкручуються. Затискачі такої конструкції знайдуть широке застосування на численних електроенергетичних об'єктах Російської Федерації та країн СНД. У ЗАТ "Електросетьстройпроект" дані затискачі пройшли всебічні випробування і готуються до серійного виробництва. На даний час готуються матеріали 5 81871 щодо патентування цього винаходу в Україні та країнах Прибалтики. Джерела інформації, взяті до уваги при поданні заявки: [1] "Спосіб виготовлення натяжних затискачів спірального типу", Виноградов Α. Α., Рижов С. В., Цветков Ю. Л., Штернберг А. В., патент Російської Федерації № 2035104, клас Η 02 G И, опубліковано 10.05.95. [2] Щомісячний виробничо-технічний журнал "Електричні станції"", №1,1998 p., стор. 3-5, рис. 2 6
