Пристрій для уловлювання пилу та газів при видаванні коксу із коксових печей

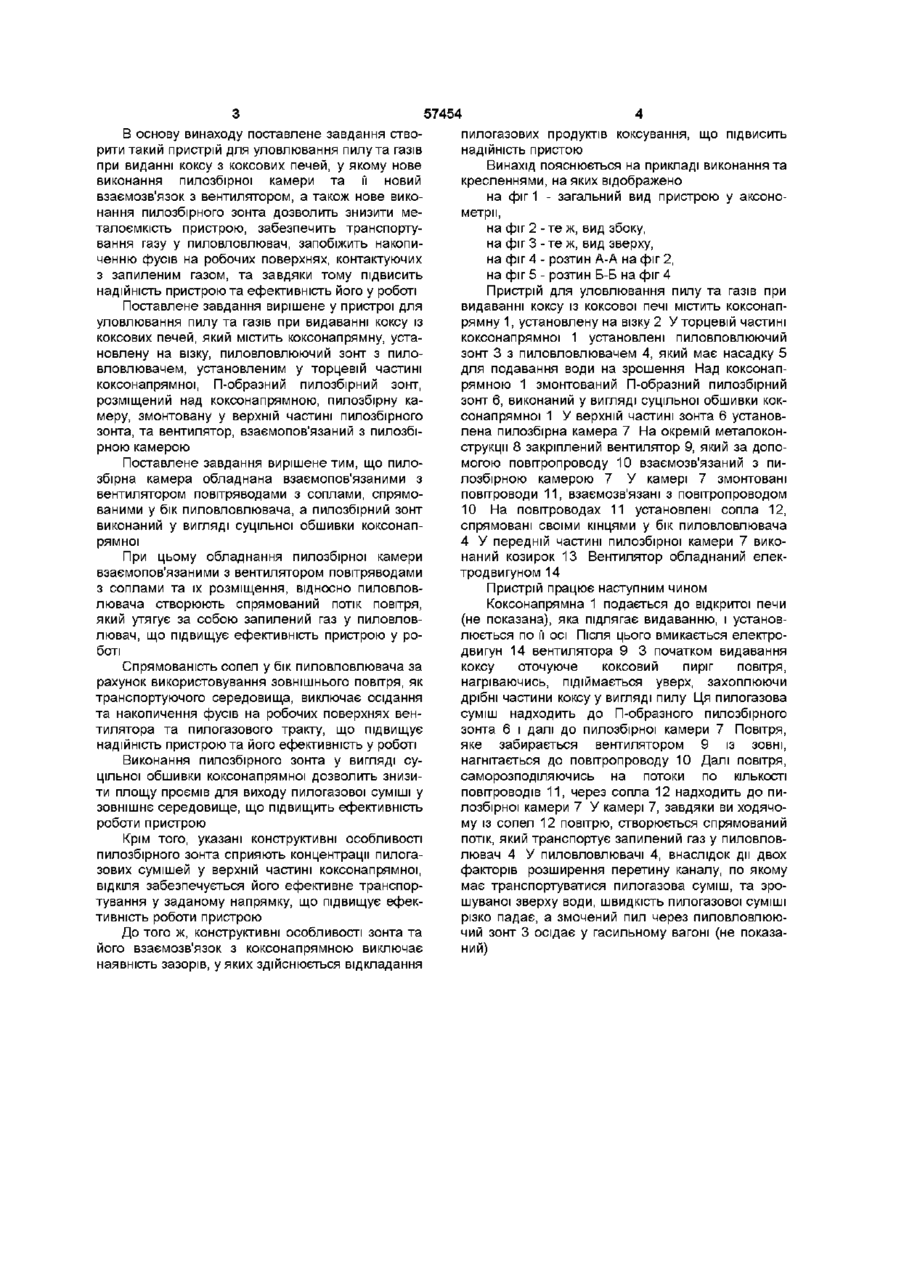

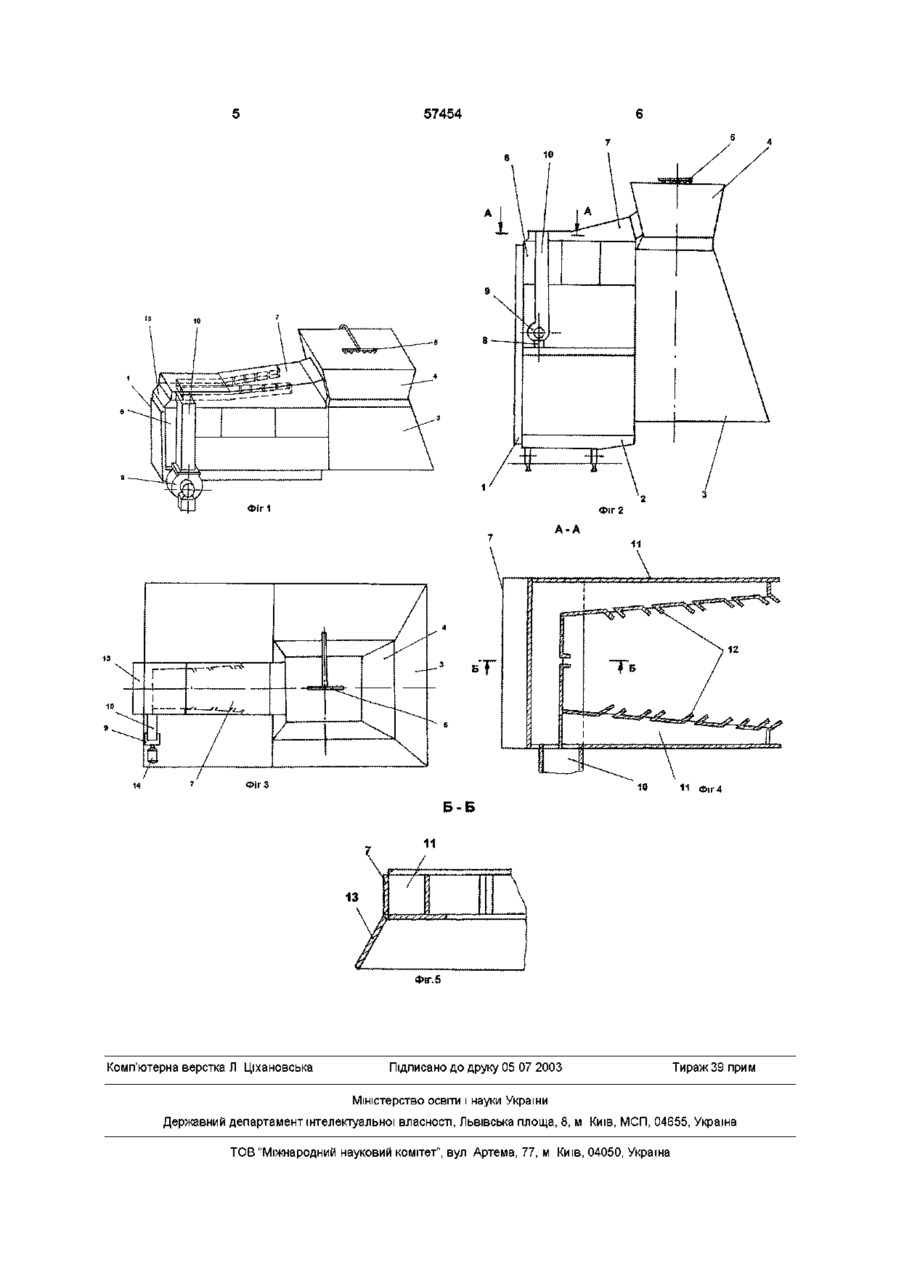

Пристрій для уловлювання пилу та газів при видаванні коксу із коксових печей, який містить коксонапрямну, установлену на візку, пиловловлюючий зонт з пиловловлювачем, установлений у торцевій частині коксонапрямної, П-подібний пилозбірний зонт, розміщений над коксонапрямною, пилозбірну камеру, змонтовану у верхній частині пилозбірного зонта, і вентилятор, взаємозв'язаний з пилозбірною камерою, який відрізняється тим, що пилозбірна камера обладнана взаємозв'язаними з вентилятором повітроводами із соплами, спрямованими у бік пиловловлювача, а пилозбірний зонт виконаний у вигляді суцільної обшивки коксонапрямної Винахід відноситься до коксохімічної промисловості, зокрема, до напрямних пристроїв для коксу Відомий пристрій для уловлювання пилу та газів при видаванні коксу, включаючий коксонапрямну, змонтовану на візку, суцільний витяжний зонт, закриваючий коксонапрямну та частину гасильного вагону, пиловловлювач та вентилятор (Див патент ФРГ №1202246 МКл СЮВЗЗ/00, НКл 10а, 16/01) Недоліки даного пристрою складаються з високої металоємкості зонта, що підвищує масу пристрою, а також навантаження на його опорний візок та привод Найбільш близьким по технічній сутності до заявляемого є пристрій для уловлювання пилу та газів при видаванні коксу із коксових печей, який містить коксонапрямну, установлену на візку, пиловловлюючий зонт з пиловловлювачем, установлений у торцевій частині коксонапрямної, Побразний пилозбірний зонт, розміщений над коксонапрямною, пилозбірну камеру, установлену у верхній частиш пилозбірного зонта та вентилятор, взаємозв'язаний з пилозбірною камерою по типу зворотного зв'язку Поміж бокових стінок коксонапрямної та зонта на його внутрішніх стінках змонтовані похилисті напрямні, які розділяють внутрішній простір на усмоктуючі зони, що сполучаються з пилозбірною камерою 3 обох сторін коксової камери на пилозбірному зонті установлені елементи, які мають здатність розтягуватися або стискатися та контактувати при видаванні коксу з поверхнею анкерних стяжок коксової печі (Див патент Японії №51-47441, МКл СЮВ-45/00, НКл 17А312 4) Недоліки вказаного пристрою полягають у високій металоємкості та недостатній ефективності у роботі Вказані недоліки обумовлені наступним Наявність розтяжок на пилозбірному зонті підвищує металоємкість пристрою, та отже викликає підвищені навантаження на привод та опорні конструкції, які знижують надійність пристрою та ефективність у роботі Робота розтяжок у зоні високих температур приводить до їхнього деформування, що також знижує надійність пристрою та ефективність у роботі Крім того, робота вентилятора у замкнутому циклі з пилозбірною камерою, коли забір повітря здійснюється з тієї ж камери, приводить до того, що смоли, які містяться у коксовому газі, який виділяється при видаванні коксу, у комплексі з пилом утворюють специфічні сполуки, так звані фуси Фуси відкладаються на внутрішніх поверхнях повітря-провідних трактів, особливо накопичуючись у містах їх зламів, на лопатях вентилятора та на похилих напрямних пилозбірного зонта Твердіючи, вони поступово зменшують прохідні отвори трактів та виводять із строю лопаті вентилятора Тобто знижують надійність та ефективність у роботі вказаних елементів та пристрою цілком ю ю 57454 В основу винаходу поставлене завдання створити такий пристрій для уловлювання пилу та газів при виданні коксу з коксових печей, у якому нове виконання пилозбірної камери та її новий взаємозв'язок з вентилятором, а також нове виконання пилозбірного зонта дозволить знизити металоємкість пристрою, забезпечить транспортування газу у пиловловлювач, запобіжить накопиченню фусів на робочих поверхнях, контактуючих з запиленим газом, та завдяки тому підвисить надійність пристрою та ефективність його у роботі Поставлене завдання вирішене у пристрої для уловлювання пилу та газів при видаванні коксу із коксових печей, який містить коксонапрямну, установлену на візку, пиловловлюючий зонт з пиловловлювачем, установленим у торцевій частині коксонапрямної, П-образний пилозбірний зонт, розміщений над коксонапрямною, пилозбірну камеру, змонтовану у верхній частині пилозбірного зонта, та вентилятор, взаємопов'язаний з пилозбірною камерою Поставлене завдання вирішене тим, що пилозбірна камера обладнана взаємопов'язаними з вентилятором повітряводами з соплами, спрямованими у бік пиловловлювача, а пилозбірний зонт виконаний у вигляді суцільної обшивки коксонапрямної При цьому обладнання пилозбірної камери взаємопов'язаними з вентилятором повітряводами з соплами та їх розміщення, відносно пиловловлювача створюють спрямований потік повітря, який утягує за собою запилений газ у пиловловлювач, що підвищує ефективність пристрою у роботі Спрямованість сопел у бік пиловловлювача за рахунок використовування зовнішнього повітря, як транспортуючого середовища, виключає осідання та накопичення фусів на робочих поверхнях вентилятора та пилогазового тракту, що підвищує надійність пристрою та його ефективність у роботі Виконання пилозбірного зонта у вигляді суцільної обшивки коксонапрямної дозволить знизити площу проємів для виходу пилогазової суміші у зовнішнє середовище, що підвищить ефективність роботи пристрою Крім того, указані конструктивні особливості пилозбірного зонта сприяють концентрації пилогазових сумішей у верхній частині коксонапрямної, ВІДКІЛЯ забезпечується його ефективне транспортування у заданому напрямку, що підвищує ефективність роботи пристрою До того ж, конструктивні особливості зонта та його взаємозв'язок з коксонапрямною виключає наявність зазорів, у яких здійснюється відкладання пилогазових продуктів коксування, що підвисить надійність пристою Винахід пояснюється на прикладі виконання та кресленнями, на яких відображено на фіг 1 - загальний вид пристрою у аксонометрії, на фіг 2 - те ж, вид збоку, на фіг 3 - те ж, вид зверху, на фіг 4 - розтин А-А на фіг 2, на фіг 5 - розтин Б-Б на фіг 4 Пристрій для уловлювання пилу та газів при видаванні коксу із коксової печі містить коксонапрямну 1, установлену на візку 2 У торцевій частині коксонапрямної 1 установлені пиловловлюючий зонт 3 з пиловловлювачем 4, який має насадку 5 для подавання води на зрошення Над коксонапрямною 1 змонтований П-образний пилозбірний зонт 6, виконаний у вигляді суцільної обшивки коксонапрямної 1 У верхній частині зонта 6 установлена пилозбірна камера 7 На окремій металоконструкції 8 закріплений вентилятор 9, який за допомогою повітропроводу 10 взаємозв'язаний з пилозбірною камерою 7 У камері 7 змонтовані повітроводи 11, взаємозв'язані з повітропроводом 10 На повітроводах 11 установлені сопла 12, спрямовані своїми кінцями у бік пиловловлювача 4 У передній частині пилозбірної камери 7 виконаний козирок 13 Вентилятор обладнаний електродвигуном 14 Пристрій працює наступним чином Коксонапрямна 1 подається до відкритої печи (не показана), яка підлягає видаванню, і установлюється по її осі Після ЦЬОГО вмикається електродвигун 14 вентилятора 9 3 початком видавання коксу оточуюче коксовий пиріг повітря, нагріваючись, підіймається уверх, захоплюючи дрібні частини коксу у вигляді пилу Ця пилогазова суміш надходить до П-образного пилозбірного зонта 6 і далі до пилозбірної камери 7 Повітря, яке забирається вентилятором 9 із зовні, нагнітається до повітропроводу 10 Далі повітря, саморозподіляючись на потоки по КІЛЬКОСТІ повітроводів 11, через сопла 12 надходить до пилозбірної камери 7 У камері 7, завдяки ви ходячому із сопел 12 повітрю, створюється спрямований потік, який транспортує запилений газ у пиловловлювач 4 У пиловловлювачі 4, внаслідок дії двох факторів розширення перетину каналу, по якому має транспортуватися пилогазова суміш, та зрошуваної зверху води, швидкість пилогазової суміші різко падає, а змочений пил через пиловловлюючий зонт 3 осідає у гасильному вагоні (не показаний) 57454 10 5 8 Фіг 2 А-А Фіг З 10 11 ф[г4 Б-Б 11 13 ФІГ. 5 Комп'ютерна верстка Л Ціхановська Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
