Установка для уловлювання викидів пилу та газу при розвантаженні коксових печей

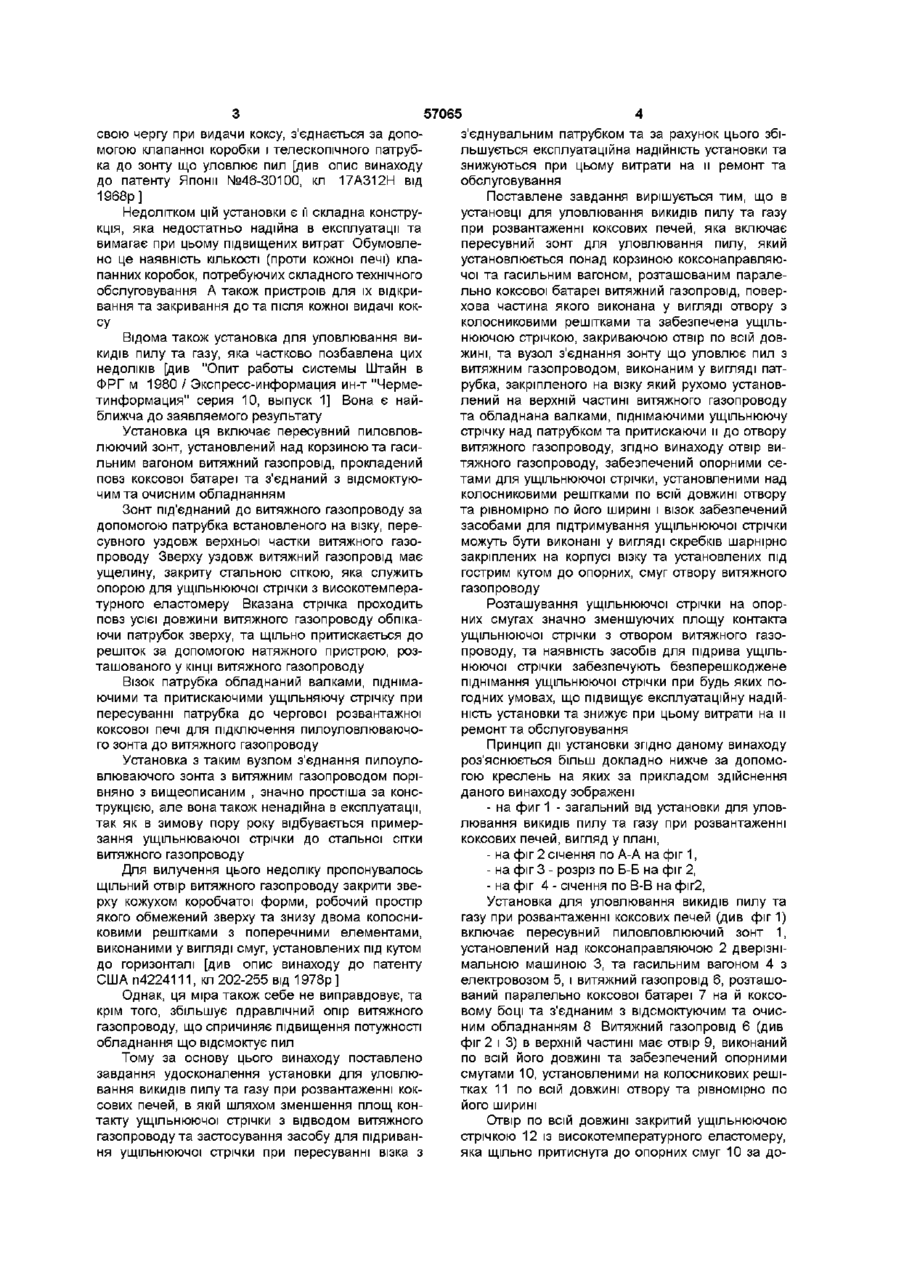

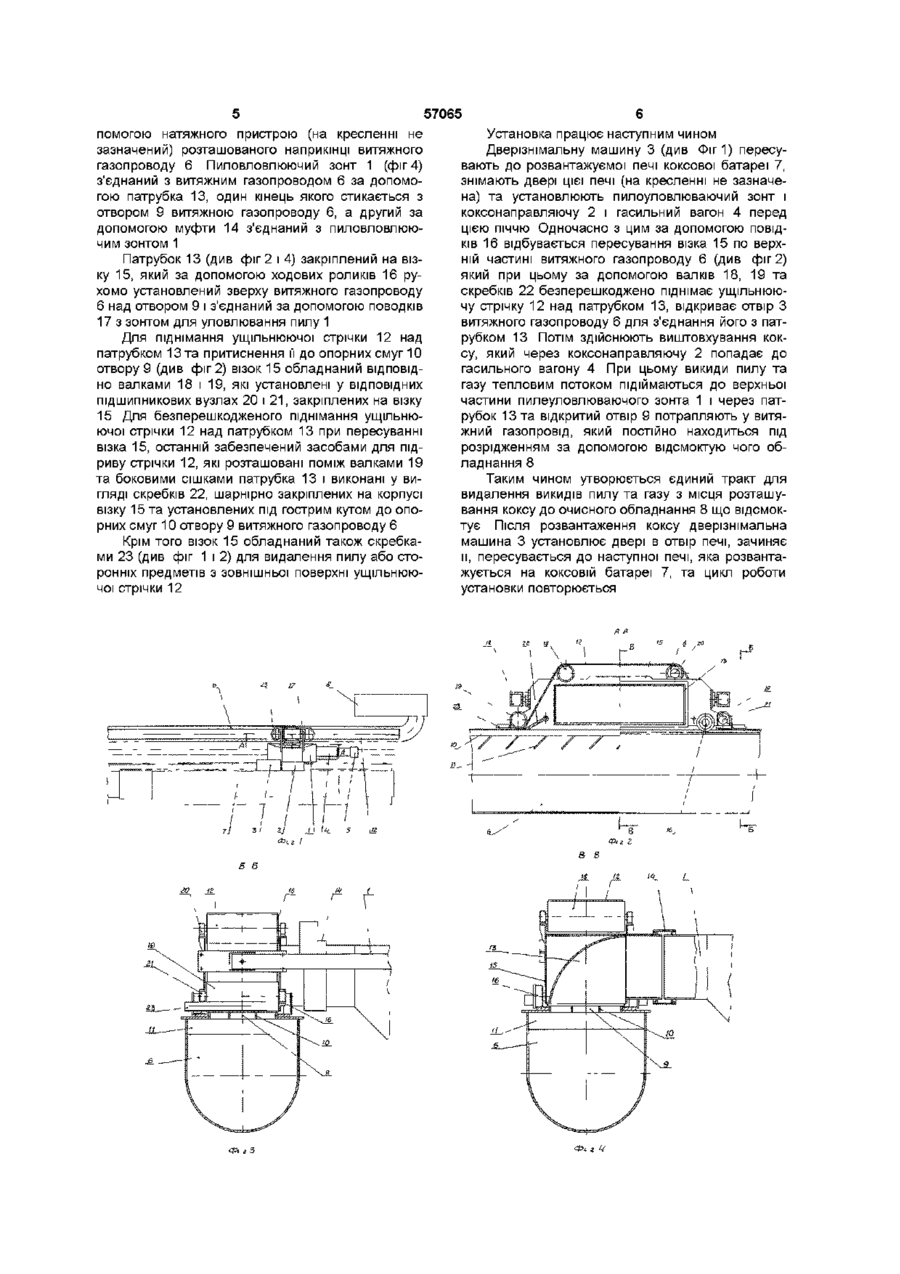

1 Установка для уловлювання викидів пилу та газу при розвантаженні коксових печей, яка включає пересувний пилеуловлювальний зонт, що установлений над корзиною коксонапрямної та гасильним вагоном, і розташований паралельно коксовій батареї витяжний газопровід, верхня час тина якого виконана у вигляді отвору з колосниковими решітками та забезпечена ущільнюючою стрічкою, яка закриває отвір повздовж усієї довжини, і вузол з'єднання пилоуловлювального зонта з витяжним газопроводом, що виконаний у вигляді патрубка, закріпленого на візку, який рухомо установлений на верхній частині витяжного газопроводу і обладнаний валками підняття ущільнюючої стрічки над патрубком та притиснення її до отвору витяжного газопроводу, яка відрізняється тим, що отвір витяжного газопроводу забезпечений опорними смугами для ущільнюючої стрічки, які установлені над колосниковими решітками по всій довжині отвору та рівномірно по його ширині, а візок забезпечений засобами для підриву ущільнюючої стрічки, що установлені поміж валками притиснення стрічки і боковими стінками патрубка 2 Установка по п 1, яка відрізняється тим, що засоби для підриву ущільнюючої стрічки виконані у вигляді скребків, які шарнірно закріплені на корпусі візка і установлені під гострим кутом до опорних смуг витяжного газопроводу О ю (О Винахід належить до обладнання коксових цехів, а більш конкретно до установок для уловлювання викидів пилу та газу при розвантаженні коксових печей і може використовуватись на коксовому боці коксових батарей При розвантаженні коксових печей на коксовому боці батареї відбуваються періодичні викиди пилу та газу, які забруднюють навколишнє середовище З патентної та науково-технічної інформації відомо декілька різноманітних установок для уловлювання викидів пилу та газу при розвантаженні коксових печей, це - зонт, що відсмоктує пил встановлений над коксонаправляючею, - бункер-вагон, здійснюючий прийом та гасання коксу з уловлюванням пилу та газу при цьому, - гасильні галереї, розташовані на коксовому боці батареї над двері знімальною машиною, га сильним вагоном та коксовою рампою, - комбіновані установки - гасильна галерея та пиловловлюючий зонт над коксонаправляючею корзиною і гасильним вагоном В цей час в ВІТЧИЗНЯНІЙ та закордонній КОКСО ХІМІЧНІЙ промисловості широке застосування одержали установки з зонтами що відсмоктують пил, які встановлюються над коксонаправляючею та гасильним вагоном Відома наприклад установка для уловлювання пилу та газу при розвантаженні коксових печей, яка містить пиловловлюючий зонт, змонтований на візку над коксонаправляючею корзиною, газовідвідний телескопічний патрубок, нерухома частина якого змонтована на верхній частиш зонта, витяжний магістральній трубопровід з клапанними коробками, установленими паралельно коксовій батареї, та вентиляційно-очисну систему, з'єднану з витяжним магістральним трубопроводом, який в о ю 57065 з'єднувальним патрубком та за рахунок цього збісвою чергу при видачи коксу, з єднається за допольшується експлуатаційна надійність установки та могою клапанної коробки і телескопічного патрубзнижуються при цьому витрати на и ремонт та ка до зонту що уловлює пил [див опис винаходу обслуговування до патенту Японії №46-30100, кл 17А312Н від Поставлене завдання вирішується тим, що в 1968р] установці для уловлювання викидів пилу та газу Недолітком цій установки є її складна конструпри розвантаженні коксових печей, яка включає кція, яка недостатньо надійна в експлуатації та пересувний зонт для уловлювання пилу, який вимагає при цьому підвищених витрат Обумовлеустановлюється понад корзиною коксонаправляюно це наявність КІЛЬКОСТІ (проти кожної печі) клачої та гасильним вагоном, розташованим паралепанних коробок, потребуючих складного технічного льно коксової батареї витяжний газопровід, поверобслуговування А також пристроїв для їх відкрихова частина якого виконана у вигляді отвору з вання та закривання до та після кожної видачі кокколосниковими решітками та забезпечена ущільсу нюючою стрічкою, закриваючою отвір по всій довВідома також установка для уловлювання вижині, та вузол з'єднання зонту що уловлює пил з кидів пилу та газу, яка частково позбавлена цих витяжним газопроводом, виконаним у вигляді патнедоліків [див "Опит работы системы Штайн в рубка, закріпленого на візку який рухомо установФРГ м 1980 / Экспресс-информация ин-т "Чермелений на верхній частині витяжного газопроводу тинформация" серия 10, выпуск 1] Вона є найта обладнана валками, піднімаючими ущільнюючу ближча до заявляемого результату стрічку над патрубком та притискаючи и до отвору Установка ця включає пересувний пиловловвитяжного газопроводу, згідно винаходу отвір вилюючий зонт, установлений над корзиною та гаситяжного газопроводу, забезпечений опорними сельним вагоном витяжний газопровід, прокладений тами для ущільнюючої стрічки, установленими над повз коксової батареї та з'єднаний з відсмоктуюколосниковими решітками по всій довжині отвору чим та очисним обладнанням та рівномірно по його ширині і візок забезпечений Зонт під'єднаний до витяжного газопроводу за засобами для підтримування ущільнюючої стрічки допомогою патрубка встановленого на візку, переможуть бути виконані у вигляді скребків шарнірно сувного уздовж верхньої частки витяжного газозакріплених на корпусі візку та установлених під проводу Зверху уздовж витяжний газопровід має гострим кутом до опорних, смуг отвору витяжного ущелину, закриту стальною сіткою, яка служить газопроводу опорою для ущільнюючої стрічки з високотемпературного еластомеру Вказана стрічка проходить Розташування ущільнюючої стрічки на опорповз усієї довжини витяжного газопроводу обпіканих смугах значно зменшуючих площу контакта ючи патрубок зверху, та щільно притискається до ущільнюючої стрічки з отвором витяжного газорешіток за допомогою натяжного пристрою, розпроводу, та наявність засобів для підрива ущільташованого у КІНЦІ витяжного газопроводу нюючої стрічки забезпечують безперешкоджене піднімання ущільнюючої стрічки при будь яких поВізок патрубка обладнаний валками, піднімагодних умовах, що підвищує експлуатаційну надійючими та притискаючими ущільняючу стрічку при ність установки та знижує при цьому витрати на и пересуванні патрубка до чергової розвантажної ремонт та обслуговування коксової печі для підключення пилоуловлюваючого зонта до витяжного газопроводу Принцип дії установки згідно даному винаходу роз'яснюється більш докладно нижче за допомоУстановка з таким вузлом з'єднання пилоулогою креслень на яких за прикладом здійснення влюваючого зонта з витяжним газопроводом поріданого винаходу зображені вняно з вищеописаним , значно простіша за конструкцією, але вона також ненадійна в експлуатації, - на фиг 1 - загальний від установки для уловтак як в зимову пору року відбувається примерлювання викидів пилу та газу при розвантаженні зання ущільнюваючої стрічки до стальної сітки коксових печей, вигляд у плані, витяжного газопроводу - на фіг 2 січення по А-А на фіг 1, Для вилучення цього недоліку пропонувалось - на фіг 3 - розріз по Б-Б на фіг 2, щільний отвір витяжного газопроводу закрити зве- на фіг 4 - січення по В-В на фіг2, рху кожухом коробчатої форми, робочий простір Установка для уловлювання викидів пилу та якого обмежений зверху та знизу двома колоснигазу при розвантаженні коксових печей (див фіг 1) ковими решітками з поперечними елементами, включає пересувний пиловловлюючий зонт 1, виконаними у вигляді смуг, установлених під кутом установлений над коксонаправляючою 2 дверізнідо горизонталі [див опис винаходу до патенту мальною машиною 3, та гасильним вагоном 4 з США П4224111, кл 202-255 від 1978р ] електровозом 5, і витяжний газопровід 6, розташований паралельно коксової батареї 7 на й коксоОднак, ця міра також себе не виправдовує, та вому боці та з'єднаним з відсмоктуючим та очискрім того, збільшує гідравлічний опір витяжного ним обладнанням 8 Витяжний газопровід 6 (див газопроводу, що спричиняє підвищення потужності фіг 2 і 3) в верхній частині має отвір 9, виконаний обладнання що відсмоктує пил по всій його довжині та забезпечений опорними Тому за основу цього винаходу поставлено смутами 10, установленими на колосникових решізавдання удосконалення установки для уловлютках 11 по всій довжині отвору та рівномірно по вання викидів пилу та газу при розвантаженні кокйого ширині сових печей, в якій шляхом зменшення площ контакту ущільнюючої стрічки з відводом витяжного Отвір по всій довжині закритий ущільнюючою газопроводу та застосування засобу для підриванстрічкою 12 із високотемпературного еластомеру, ня ущільнюючої стрічки при пересуванні візка з яка щільно притиснута до опорних смуг 10 за до 57065 помогою натяжного пристрою (на кресленні не Установка працює наступним чином зазначений) розташованого наприкінці витяжного Дверізнімальну машину 3 (див Фіг1) пересугазопроводу 6 Пиловловлюючий зонт 1 (фіг 4) вають до розвантажуємо і печі коксової батареї 7, з'єднаний з витяжним газопроводом 6 за допомознімають двері цієї печі (на кресленні не зазначегою патрубка 13, один кінець якого стикається з на) та установлюють пилоуловлюваючий зонт і отвором 9 витяжною газопроводу 6, а другий за коксонаправляючу 2 і гасильний вагон 4 перед допомогою муфти 14 з'єднаний з пиловловлююцією піччю Одночасно з цим за допомогою повідчим зонтом 1 ків 16 відбувається пересування візка 15 по верхній частині витяжного газопроводу 6 (див фіг 2) Патрубок 13 (див фіг 2 і 4) закріплений на візякий при цьому за допомогою валків 18, 19 та ку 15, який за допомогою ходових роликів 16 рускребків 22 безперешкоджено піднімає ущільнююхомо установлений зверху витяжного газопроводу чу стрічку 12 над патрубком 13, відкриває отвір З 6 над отвором 9 і з'єднаний за допомогою поводків витяжного газопроводу 6 для з'єднання його з пат17 з зонтом для уловлювання пилу 1 рубком 13 Потім ЗДІЙСНЮЮТЬ виштовхування кокДля піднімання ущільнюючої стрічки 12 над су, який через коксонаправляючу 2 попадає до патрубком 13 та притиснення її до опорних смуг 10 гасильного вагону 4 При цьому викиди пилу та отвору 9 (див фіг 2) візок 15 обладнаний ВІДПОВІДгазу тепловим потоком підіймаються до верхньої НО валками 18 і 19, які установлені у ВІДПОВІДНИХ частини пилеуловлюваючого зонта 1 і через патПІДШИПНИКОВИХ вузлах 20 і 21, закріплених на візку рубок 13 та відкритий отвір 9 потрапляють у витя15 Для без пере шкод же ного піднімання ущільнюжний газопровід, який постійно находиться під ючої стрічки 12 над патрубком 13 при пересуванні розрідженням за допомогою відсмоктую чого обвізка 15, останній забезпечений засобами для підладнання 8 риву стрічки 12, які розташовані поміж валками 19 та боковими сішками патрубка 13 і виконані у виТаким чином утворюється єдиний тракт для гляді скребків 22, шарнірно закріплених на корпусі видалення викидів пилу та газу з місця розташувізку 15 та установлених під гострим кутом до оповання коксу до очисного обладнання 8 що відсмокрних смуг 10 отвору 9 витяжного газопроводу 6 тує Після розвантаження коксу дверізнімальна машина 3 установлює двері в отвір печі, зачиняє Крім того візок 15 обладнаний також скребкаїї, пересувається до наступної печі, яка розвантами 23 (див фіг 1 і 2) для видалення пилу або стожується на коксовій батареї 7, та цикл роботи ронніх предметів з зовнішньої поверхні ущільнююустановки повторюється чої стрічки 12 is а 57065 Комп'ютерна верстка М Клюкш Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
