Спосіб підсилення стінки сталевих циліндричних резервуарів

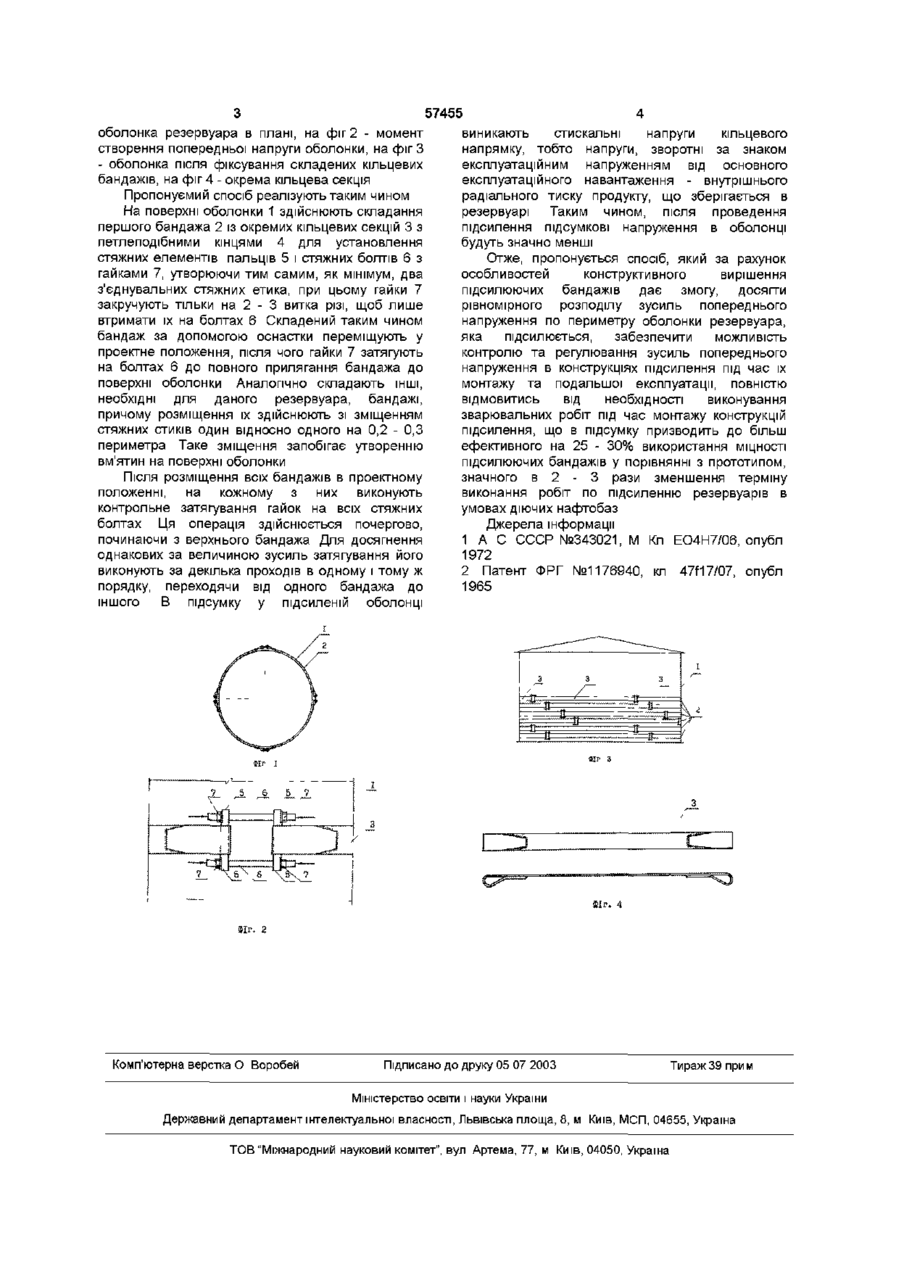

Спосіб підсилення стінки стальних циліндричних резервуарів, що включає обтискання и кільцевими бандажами, який відрізняється тим, що для обтискання використовують бандажі, виконані у вигляді щонайменше двох секцій із стальної стрічки з петлеподібними кінцями для встановлення стяжних елементів, а сам процес обтискання здійснюють з'єднанням та подальшим стягуванням окремих секцій бандажів, які послідовно розміщують на поверхні резервуара зі зміщенням стяжних стиків сусідніх по висоті бандажів один відносно одного на 0,2-0,3 периметра його оболонки Винахід належить до галузі резервуаробудування, зокрема, до способів підвищення надійності експлуатації сталевих вертикальних циліндричних резервуарів, призначених для зберігання нафти та нафтопродуктів Відомий спосіб підсилення металевих оболонок циліндричної форми за допомогою бандажа, виконаного у вигляді пружної металічної стрічки, КІНЦІ якої з'єднані між собою зварюванням, а щільне прилягання до поверхні оболонки забезпечується вальцюванням його середньої частини [1] Однак, такий спосіб потребує використання додаткової оснастки, яка у багатьох випадках є вельми громіздкою та трудоемною у виготовленні Окрім того, цей спосіб передбачає виконання вогневих, зокрема, зварювальних робіт, що в умовах діючих нафтобаз призводить до значного подорожчання вказаних заходів Найбільш близьким до пропонуємого є спосіб підсилення стінки стальних циліндричних резервуарів [2] шляхом обтискання її кільцевими бандажами у вигляді кільцеподібної суцільної стальної стрічки, КІНЦІ якої стягують в кільцевому напрямку, забезпечуючи таким чином її відносно щільне прилягання до поверхні оболонки резервуара Але і цей спосіб є недостатньо ефективним, бо внаслідок нерівномірного розподілу зусиль обтискання по всій довжині бандажа унеможливлюється контроль їх величин, що, у свою чергу, ставить під загрозу безпечність подальшої експлуатації резервуара Основою винаходу є задача удосконалення способу підсилення стінки стальних циліндричних резервуарів, в якому за рахунок особливостей конструктивного виконання та розміщення бандажів досягається створення необхідних зусиль попередньої напруги, які розподіляються по всій поверхні ділянки, що підлягає зміцненню і забезпечують и рівномірне обтискання, суттєво підвищуючи, таким чином, ефективність підсилення, а отже - і надійність подальшої експлуатації резервуара Означена задача вирішується за рахунок того, що в способі підсилення стінки стальних циліндричних резервуарів шляхом обтискання її кільцевими бандажами, ВІДПОВІДНО ДО винаходу, для обтискання використовують бандажі, виконані у вигляді, як мінімум, двох секцій із стальної гнучкої стрічки з петлеподібними кінцями для установлення стяжних елементів, а сам процес обтискання здійснюють з'єднанням та подальшим стягуванням окремих секцій кожного окремого бандажа Наявність у кожному бандажі декількох з'єднувальних стяжних стиків, забезпечує достатньо рівномірний розподіл зусиль затягування по довжині бандажа і тим самим його щільне прилягання до поверхні оболонки резервуара Винахід пояснюється графічними матеріалами, де схематично зображено на фіг 1 ю ю 1 ю 57455 оболонка резервуара в плані, на фіг 2 - момент створення попередньої напруги оболонки, на фіг З - оболонка після фіксування складених кільцевих бандажів, на фіг 4 - окрема кільцева секція Пропонуємии спосіб реалізують таким чином На поверхні оболонки 1 здійснюють складання першого бандажа 2 із окремих кільцевих секцій 3 з петлеподібними кінцями 4 для установлення стяжних елементів пальців 5 і стяжних болтів 6 з гайками 7, утворюючи тим самим, як мінімум, два з'єднувальних стяжних етика, при цьому гайки 7 закручують тільки на 2 - 3 витка різі, щоб лише втримати їх на болтах 6 Складений таким чином бандаж за допомогою оснастки переміщують у проектне положення, після чого гайки 7 затягують на болтах 6 до повного прилягання бандажа до поверхні оболонки Аналогічно складають ІНШІ, необхідні для даного резервуара, бандажі, причому розміщення їх здійснюють зі зміщенням стяжних стиків один відносно одного на 0,2 - 0,3 периметра Таке зміщення запобігає утворенню вм'ятин на поверхні оболонки Після розміщення всіх бандажів в проектному положенні, на кожному з них виконують контрольне затягування гайок на всіх стяжних болтах Ця операція здійснюється почергово, починаючи з верхнього бандажа Для досягнення однакових за величиною зусиль затягування його виконують за декілька проходів в одному і тому ж порядку, переходячи від одного бандажа до іншого В підсумку у підсиленій оболонці виникають стискальні напруги кільцевого напрямку, тобто напруги, зворотні за знаком експлуатаційним напруженням від основного експлуатаційного навантаження - внутрішнього радіального тиску продукту, що зберігається в резервуарі Таким чином, після проведення підсилення підсумкові напруження в оболонці будуть значно менші Отже, пропонується спосіб, який за рахунок особливостей конструктивного вирішення підсилюючих бандажів дає змогу, досягти рівномірного розподілу зусиль попереднього напруження по периметру оболонки резервуара, яка підсилюється, забезпечити можливість контролю та регулювання зусиль попереднього напруження в конструкціях підсилення під час їх монтажу та подальшої експлуатації, повністю відмовитись від необхідності виконування зварювальних робіт під час монтажу конструкцій підсилення, що в підсумку призводить до більш ефективного на 25 - 30% використання МІЦНОСТІ ПІДСИЛЮЮЧИХ бандажів у порівнянні з прототипом, значного в 2 - 3 рази зменшення терміну виконання робіт по підсиленню резервуарів в умовах діючих нафтобаз Джерела інформації 1 А С СССР №343021, М Кп ЕО4Н7/06, опубл 1972 2 Патент ФРГ №1176940, кп 47f 17/07, опубл 1965 —*вд™г м 1 3 F r .„•ffj-* сі %s*—' Sir. 2 Комп'ютерна верстка О Воробей Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
