Карта для зневоднення та сушіння шламів

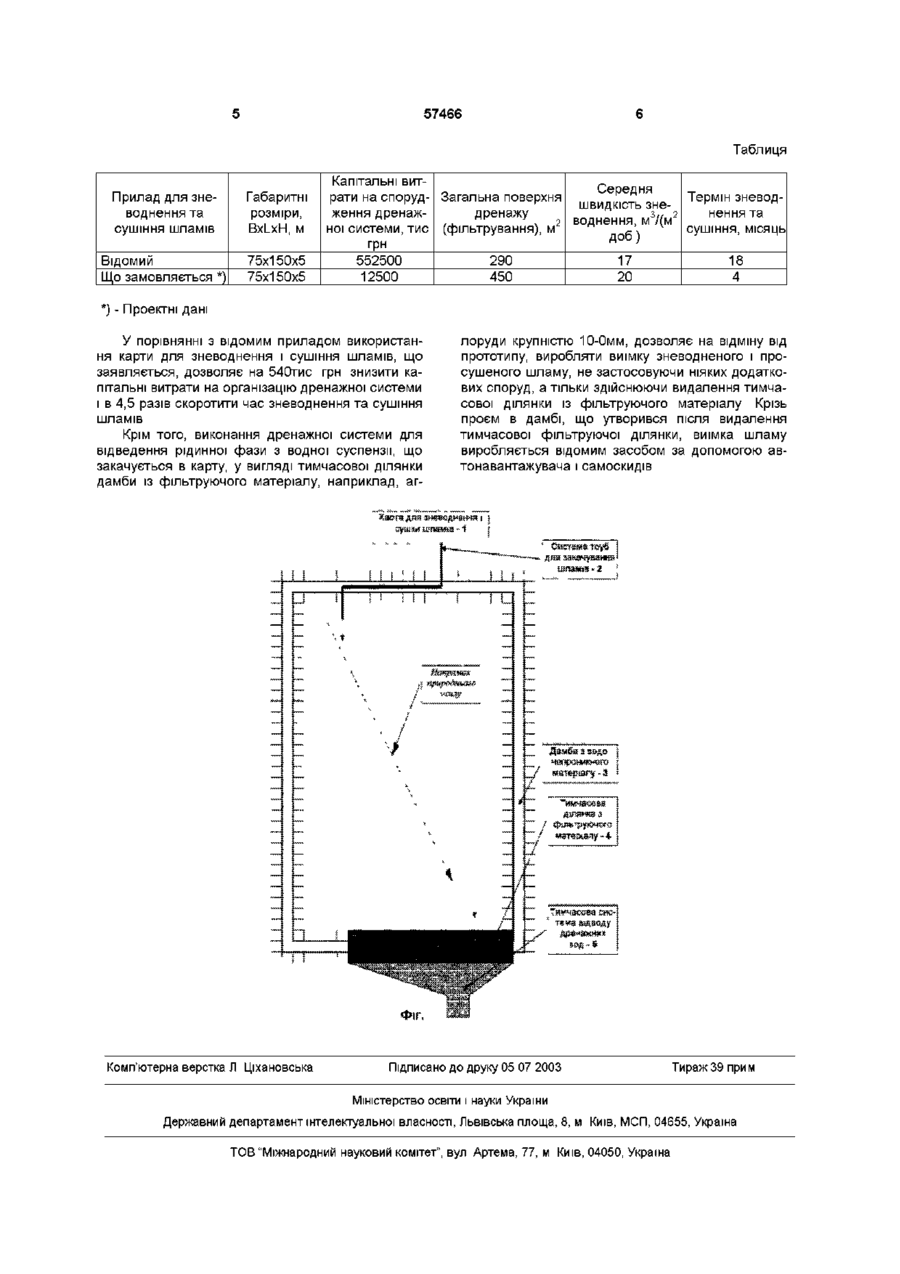

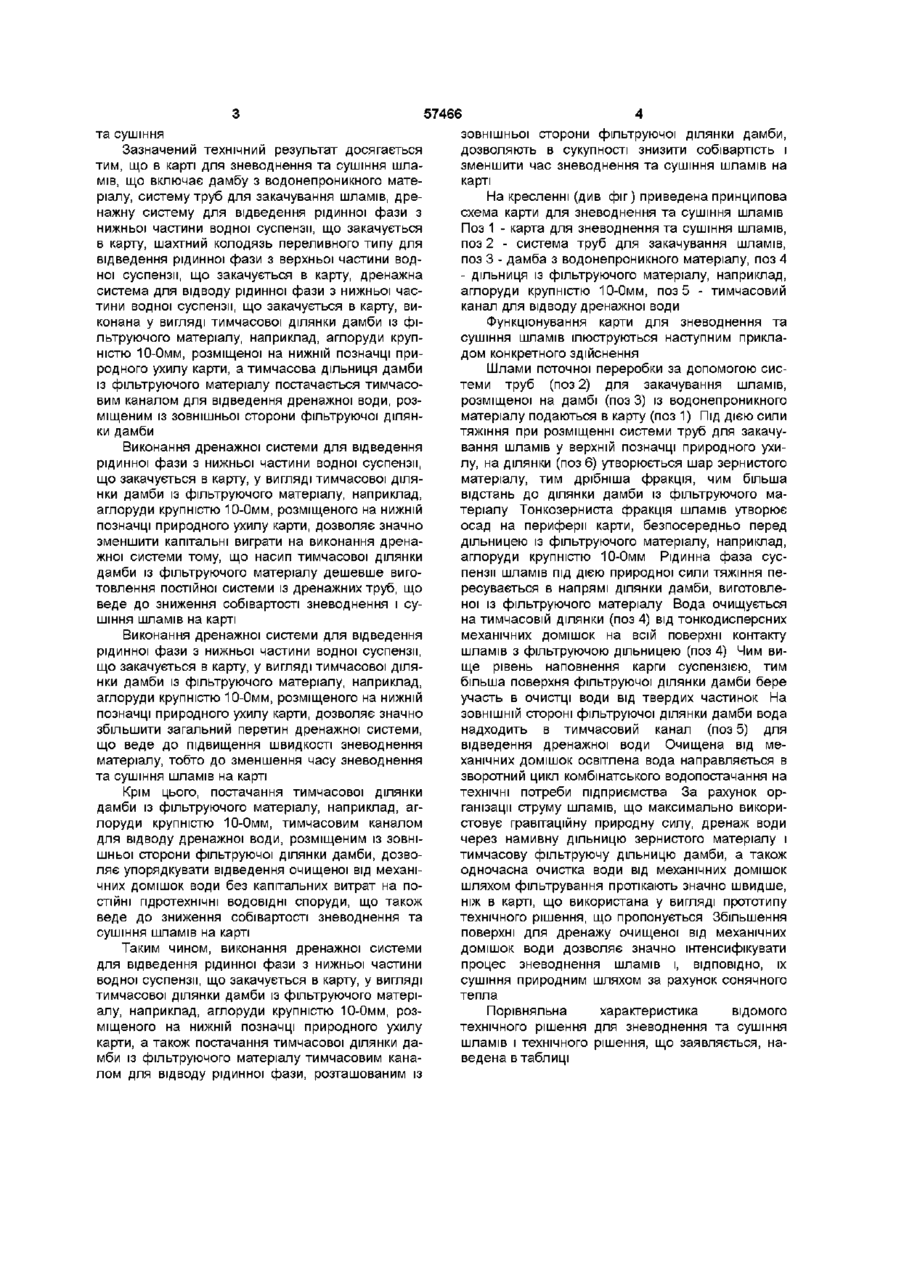

Карта для зневоднення та сушіння шламів, що включає дамбу із водонепроникного матеріалу, систему труб для закачування шламів, дренажну систему для відведення рідинної фази з нижньої частини водної суспензії, що закачується в карту, шахтний колодязь переливного типу для відведення рідинної фази з верхньої частини водної суспензії, що закачується в карту, яка відрізняється тим, що дренажна система для відведення рідинної фази із водної суспензії, що закачується в карту, виконана у вигляді тимчасової ділянки дамби із фільтруючого матеріалу, наприклад аглоруди крупністю 10-0 мм, розміщеної на нижній позначці природнього ухилу карти, а тимчасова ділянка дамби із фільтруючого матеріалу оснащується тимчасовим каналом для відведення рідинної фази, розташованим із зовнішньої сторони фільтруючої ділянки дамби Винахід відноситься до області підготовки шламів металургійних виробництв для вторинного використання їх в металургійному процесі, зокрема до зневоднення та сушіння шламів металургійного комбінату з допомогою карт перед огрудкуванням одержаних шламів і застосуванням їх в якості додаткової сировини для виробництва металу, винахід може бути використаний також при зневодненні та сушінні будь-яких інших водних суспензій, наприклад, вугільних, нерудних тощо Найбільш близьким технічним рішенням, обраним як прототип, э ставок-освітлювач для зневоднення шламів металургійного комбінату, включаючий дамбу із водонепроникного матеріалу, систему труб для закачки шламів, систему дренажу для відводу рідинної фази з нижньої частини водної суспензії, що закачується в карту, та шахтний колодязь переливного типу для відводу частково освітленої води з верхньої частини карти Закачування шламів в ставок-освітлювач виробляється за допомогою системи труб зі сторони, протилежній місцю розміщення шахтного колодязя переливного типу для відводу частково освітленої води з верхньої частини карти При цьому по мірі пересування суспензії до шахтного колодязя пе реливного типу верхня частина суспензії освітляється і частково освітлена вода з верхньої частини карти самопливом відводиться з об'єму карти, яка наповнюється (Див , наприклад, А Ф Шабалин "Очистка и использование сточных вод на предприятиях черной металлургии" - М Металлургия, 1968г, С 364-366) Даний ставок-освітлювач для зневоднення шламів за технічною суттєвістю та ефектом, що досягається, є найближчим до технічного рішення, що заявляється Недоліком відомого ставка-освітлювача для зневоднення шламів є висока собівартість зневоднення шламів, зумовлена 1) великими капітальними витратами на виготовлення системи відводу води з нижньої частини карти за допомогою дренажної системи, 2) великим часом зневоднення та сушіння шламів, що сягають декількох років, через малий загальний перетин дренажної системи відведення води Очікуваним технічним результатом винаходу, що пропонується, є зменшення капітальних витрат на спорудження системи відведення води з карти та зменшення терміну зневоднення та сушіння Це призводить до зниження собівартості зневоднення (О (О 1 ю 57466 зовнішньої сторони фільтруючої ділянки дамби, та сушіння дозволяють в сукупності знизити собівартість і Зазначений технічний результат досягається зменшити час зневоднення та сушіння шламів на тим, що в карті для зневоднення та сушіння шлакарті мів, що включає дамбу з водонепроникного матеНа кресленні (див фіг) приведена принципова ріалу, систему труб для закачування шламів, дресхема карти для зневоднення та сушіння шламів нажну систему для відведення рідинної фази з Поз 1 - карта для зневоднення та сушіння шламів, нижньої частини водної суспензії, що закачується поз 2 - система труб для закачування шламів, в карту, шахтний колодязь переливного типу для поз 3 - дамба з водонепроникного матеріалу, поз 4 відведення рідинної фази з верхньої частини вод- дільниця із фільтруючого матеріалу, наприклад, ної суспензії, що закачується в карту, дренажна аглоруди крупністю 10-0мм, поз 5 - тимчасовий система для відводу рідинної фази з нижньої часканал для відводу дренажної води тини водної суспензії, що закачується в карту, виконана у вигляді тимчасової ділянки дамби із фіФункціонування карти для зневоднення та льтруючого матеріалу, наприклад, аглоруди крупсушіння шламів ілюструються наступним прикланістю 10-0мм, розміщеної на нижній позначці придом конкретного здійснення родного ухилу карти, а тимчасова дільниця дамби Шлами поточної переробки за допомогою сисіз фільтруючого матеріалупостачається тимчасотеми труб (поз 2) для закачування шламів, вим каналом для відведення дренажної води, розрозміщеної на дамбі (поз 3) із водонепроникного міщеним із зовнішньої сторони фільтруючої ділянматеріалу подаються в карту (поз 1) Під дією сили ки дамби тяжіння при розміщенні системи труб для закачування шламів у верхній позначці природного ухиВиконання дренажної системи для відведення лу, на ділянки (поз 6) утворюється шар зернистого рідинної фази з нижньої частини водної суспензії, матеріалу, тим дрібніша фракція, чим більша що закачується в карту, у вигляді тимчасової ділявідстань до ділянки дамби із фільтруючого манки дамби із фільтруючого матеріалу, наприклад, теріалу Тонкозерниста фракція шламів утворює аглоруди крупністю 10-0мм, розміщеного на нижній осад на периферії карти, безпосередньо перед позначці природного ухилу карти, дозволяє значно дільницею із фільтруючого матеріалу, наприклад, зменшити капітальні виграти на виконання дренааглоруди крупністю 10-0мм Рідинна фаза сусжної системи тому, що насип тимчасової ділянки пензії шламів під дією природної сили тяжіння педамби із фільтруючого матеріалу дешевше вигоресувається в напрямі ділянки дамби, виготовлетовлення постійної системи із дренажних труб, що ної із фільтруючого матеріалу Вода очищується веде до зниження собівартості зневоднення і суна тимчасовій ділянки (поз 4) від тонкодисперсних шіння шламів на карті механічних домішок на всій поверхні контакту Виконання дренажної системи для відведення шламів з фільтруючою дільницею (поз 4) Чим вирідинної фази з нижньої частини водної суспензії, ще рівень наповнення карги суспензією, тим що закачується в карту, у вигляді тимчасової ділябільша поверхня фільтруючої ділянки дамби бере нки дамби із фільтруючого матеріалу, наприклад, участь в очистці води від твердих частинок На аглоруди крупністю 10-0мм, розміщеного на нижній ЗОВНІШНІЙ стороні фільтруючої ділянки дамби вода позначці природного ухилу карти, дозволяє значно надходить в тимчасовий канал (поз 5) для збільшити загальний перетин дренажної системи, відведення дренажної води Очищена від мещо веде до підвищення швидкості зневоднення ханічних домішок освітлена вода направляється в матеріалу, тобто до зменшення часу зневоднення зворотний цикл комбінатського водопостачання на та сушіння шламів на карті технічні потреби підприємства За рахунок орКрім цього, постачання тимчасової ділянки ганізації струму шламів, що максимально викоридамби із фільтруючого матеріалу, наприклад, агстовує гравітаційну природну силу, дренаж води лоруди крупністю 10-0мм, тимчасовим каналом через намивну дільницю зернистого матеріалу і для відводу дренажної води, розміщеним із зовнітимчасову фільтруючу дільницю дамби, а також шньої сторони фільтруючої ділянки дамби, дозвоодночасна очистка води від механічних домішок ляє упорядкувати відведення очищеної від механішляхом фільтрування протікають значно швидше, чних домішок води без капітальних витрат на ПОніж в карті, що використана у вигляді прототипу СТІЙНІ гідротехнічні ВОДОВІДНІ споруди, що також технічного рішення, що пропонується Збільшення веде до зниження собівартості зневоднення та поверхні для дренажу очищеної від механічних сушіння шламів на карті домішок води дозволяє значно інтенсифікувати Таким чином, виконання дренажної системи процес зневоднення шламів і, ВІДПОВІДНО, їх для відведення рідинної фази з нижньої частини сушіння природним шляхом за рахунок сонячного водної суспензії, що закачується в карту, у вигляді тепла тимчасової ділянки дамби із фільтруючого матеріалу, наприклад, аглоруди крупністю 10-0мм, розПорівняльна характеристика відомого міщеного на нижній позначці природного ухилу технічного рішення для зневоднення та сушіння карти, а також постачання тимчасової ділянки дашламів і технічного рішення, що заявляється, намби із фільтруючого матеріалу тимчасовим канаведена в таблиці лом для відводу рідинної фази, розташованим із 57466 Таблиця Прилад для зневоднення та сушіння шламів Габаритні розміри, BxLxH, м Відомий Що замовляється *) 75x150x5 75x150x5 Капітальні витСередня рати на споруд- Загальна поверхня Термін зневодшвидкість знеження дренаждренажу нення та 3 2 ної системи, тис (фільтрування), м2 воднення, м /(м сушіння, місяць доб) грн 552500 290 17 18 12500 450 20 4 *) - Проектні дані У порівнянні з відомим приладом використання карти для зневоднення і сушіння шламів, що заявляється, дозволяє на 540тис грн знизити капітальні витрати на організацію дренажної системи і в 4,5 разів скоротити час зневоднення та сушіння шламів Крім того, виконання дренажної системи для відведення рідинної фази з водної суспензії, що закачується в карту, у вигляді тимчасової ділянки дамби із фільтруючого матеріалу, наприклад, аг лоруди крупністю 10-0мм, дозволяє на відміну від прототипу, виробляти виїмку зневодненого і просушеного шламу, не застосовуючи ніяких додаткових споруд, а тільки здійснюючи видалення тимчасової ділянки із фільтруючого матеріалу Крізь проєм в дамбі, що утворився після видалення тимчасової фільтруючої ділянки, виїмка шламу виробляється відомим засобом за допомогою автонавантажувача і самоскидів ФІГ, Комп'ютерна верстка Л Ціхановська Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
