Опорний башмак рамного кріплення гірничих виробок зі спецпрофілю

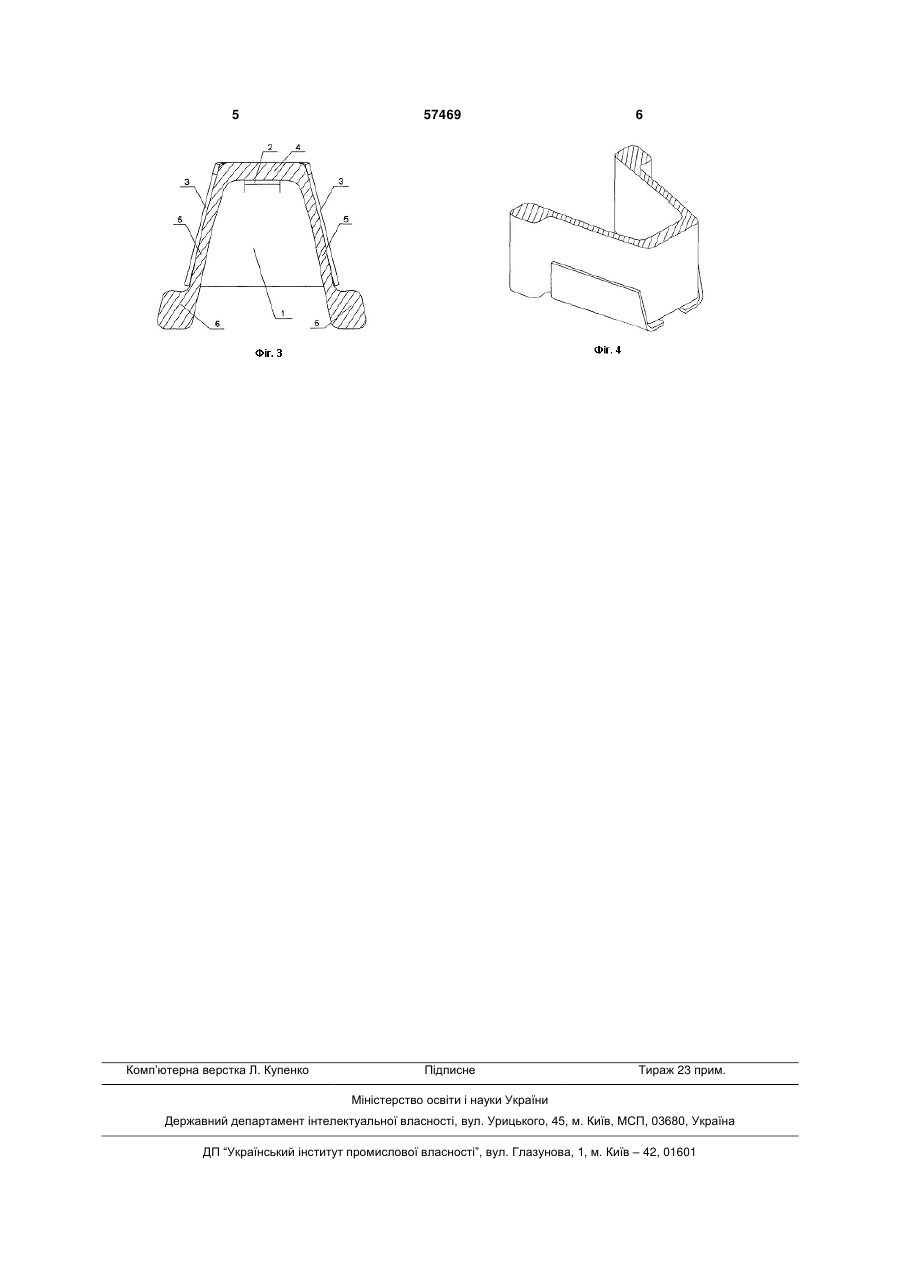

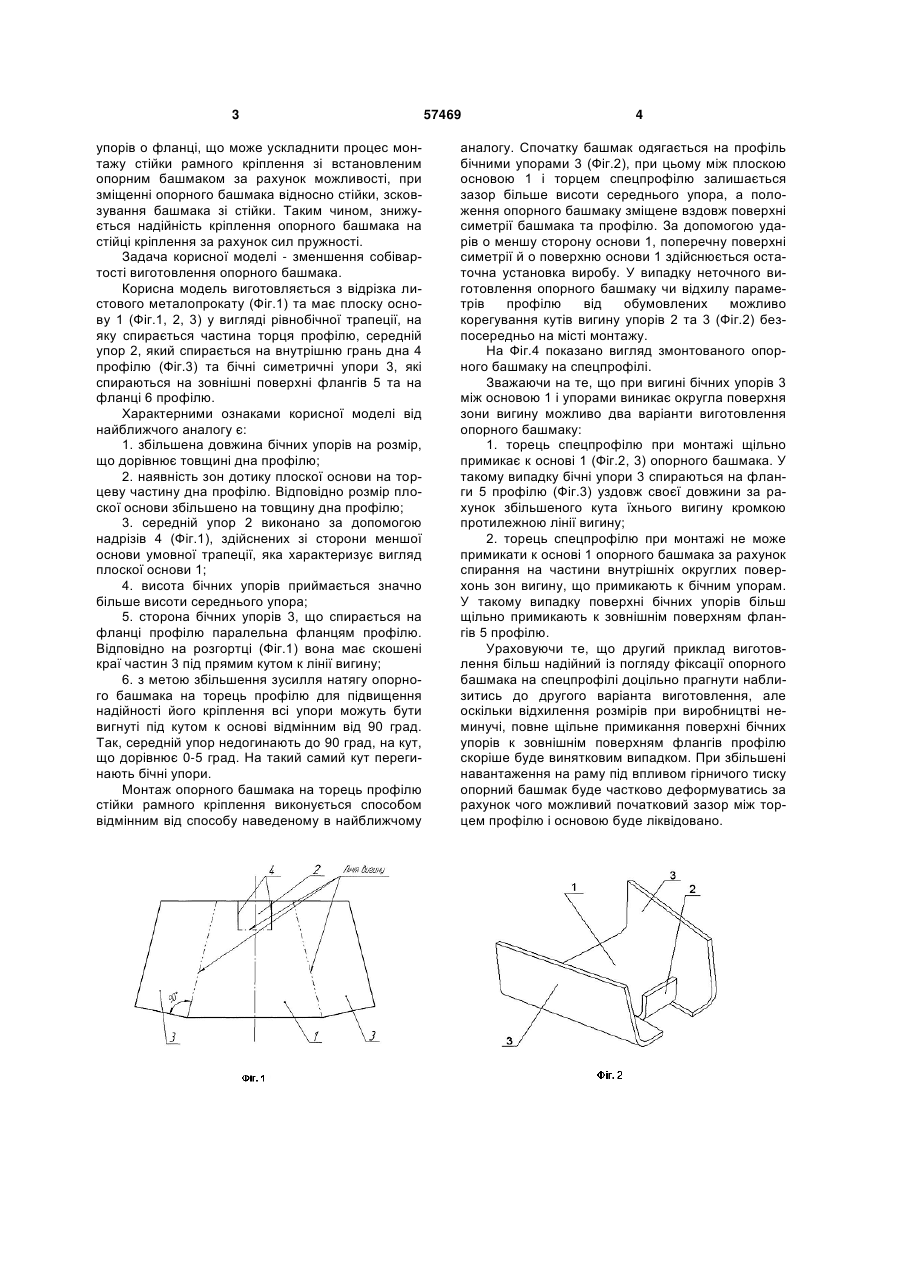

1. Опорний башмак рамного кріплення гірничих виробок зі спецпрофілю, що виготовлений з відрізка листового металопрокату та має плоску основу у вигляді рівнобічної трапеції, на яку обперта частина торця спецпрофілю, середній упор, який обпертий на внутрішню грань дна профілю та бічні симетричні упори, які обперті на зовнішні по 3 упорів о фланці, що може ускладнити процес монтажу стійки рамного кріплення зі встановленим опорним башмаком за рахунок можливості, при зміщенні опорного башмака відносно стійки, зсковзування башмака зі стійки. Таким чином, знижується надійність кріплення опорного башмака на стійці кріплення за рахунок сил пружності. Задача корисної моделі - зменшення собівартості виготовлення опорного башмака. Корисна модель виготовляється з відрізка листового металопрокату (Фіг.1) та має плоску основу 1 (Фіг.1, 2, 3) у вигляді рівнобічної трапеції, на яку спирається частина торця профілю, середній упор 2, який спирається на внутрішню грань дна 4 профілю (Фіг.3) та бічні симетричні упори 3, які спираються на зовнішні поверхні флангів 5 та на фланці 6 профілю. Характерними ознаками корисної моделі від найближчого аналогу є: 1. збільшена довжина бічних упорів на розмір, що дорівнює товщині дна профілю; 2. наявність зон дотику плоскої основи на торцеву частину дна профілю. Відповідно розмір плоскої основи збільшено на товщину дна профілю; 3. середній упор 2 виконано за допомогою надрізів 4 (Фіг.1), здійснених зі сторони меншої основи умовної трапеції, яка характеризує вигляд плоскої основи 1; 4. висота бічних упорів приймається значно більше висоти середнього упора; 5. сторона бічних упорів 3, що спирається на фланці профілю паралельна фланцям профілю. Відповідно на розгортці (Фіг.1) вона має скошені краї частин 3 під прямим кутом к лінії вигину; 6. з метою збільшення зусилля натягу опорного башмака на торець профілю для підвищення надійності його кріплення всі упори можуть бути вигнуті під кутом к основі відмінним від 90 град. Так, середній упор недогинають до 90 град, на кут, що дорівнює 0-5 град. На такий самий кут перегинають бічні упори. Монтаж опорного башмака на торець профілю стійки рамного кріплення виконується способом відмінним від способу наведеному в найближчому 57469 4 аналогу. Спочатку башмак одягається на профіль бічними упорами 3 (Фіг.2), при цьому між плоскою основою 1 і торцем спецпрофілю залишається зазор більше висоти середнього упора, а положення опорного башмаку зміщене вздовж поверхні симетрії башмака та профілю. За допомогою ударів о меншу сторону основи 1, поперечну поверхні симетрії й о поверхню основи 1 здійснюється остаточна установка виробу. У випадку неточного виготовлення опорного башмаку чи відхилу параметрів профілю від обумовлених можливо корегування кутів вигину упорів 2 та 3 (Фіг.2) безпосередньо на місті монтажу. На Фіг.4 показано вигляд змонтованого опорного башмаку на спецпрофілі. Зважаючи на те, що при вигині бічних упорів 3 між основою 1 і упорами виникає округла поверхня зони вигину можливо два варіанти виготовлення опорного башмаку: 1. торець спецпрофілю при монтажі щільно примикає к основі 1 (Фіг.2, 3) опорного башмака. У такому випадку бічні упори 3 спираються на фланги 5 профілю (Фіг.3) уздовж своєї довжини за рахунок збільшеного кута їхнього вигину кромкою протилежною лінії вигину; 2. торець спецпрофілю при монтажі не може примикати к основі 1 опорного башмака за рахунок спирання на частини внутрішніх округлих поверхонь зон вигину, що примикають к бічним упорам. У такому випадку поверхні бічних упорів більш щільно примикають к зовнішнім поверхням флангів 5 профілю. Ураховуючи те, що другий приклад виготовлення більш надійний із погляду фіксації опорного башмака на спецпрофілі доцільно прагнути наблизитись до другого варіанта виготовлення, але оскільки відхилення розмірів при виробництві неминучі, повне щільне примикання поверхні бічних упорів к зовнішнім поверхням флангів профілю скоріше буде винятковим випадком. При збільшені навантаження на раму під впливом гірничого тиску опорний башмак буде частково деформуватись за рахунок чого можливий початковий зазор між торцем профілю і основою буде ліквідовано. 5 Комп’ютерна верстка Л. Купенко 57469 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
