Кріплення гірничих виробок із спецпрофілю

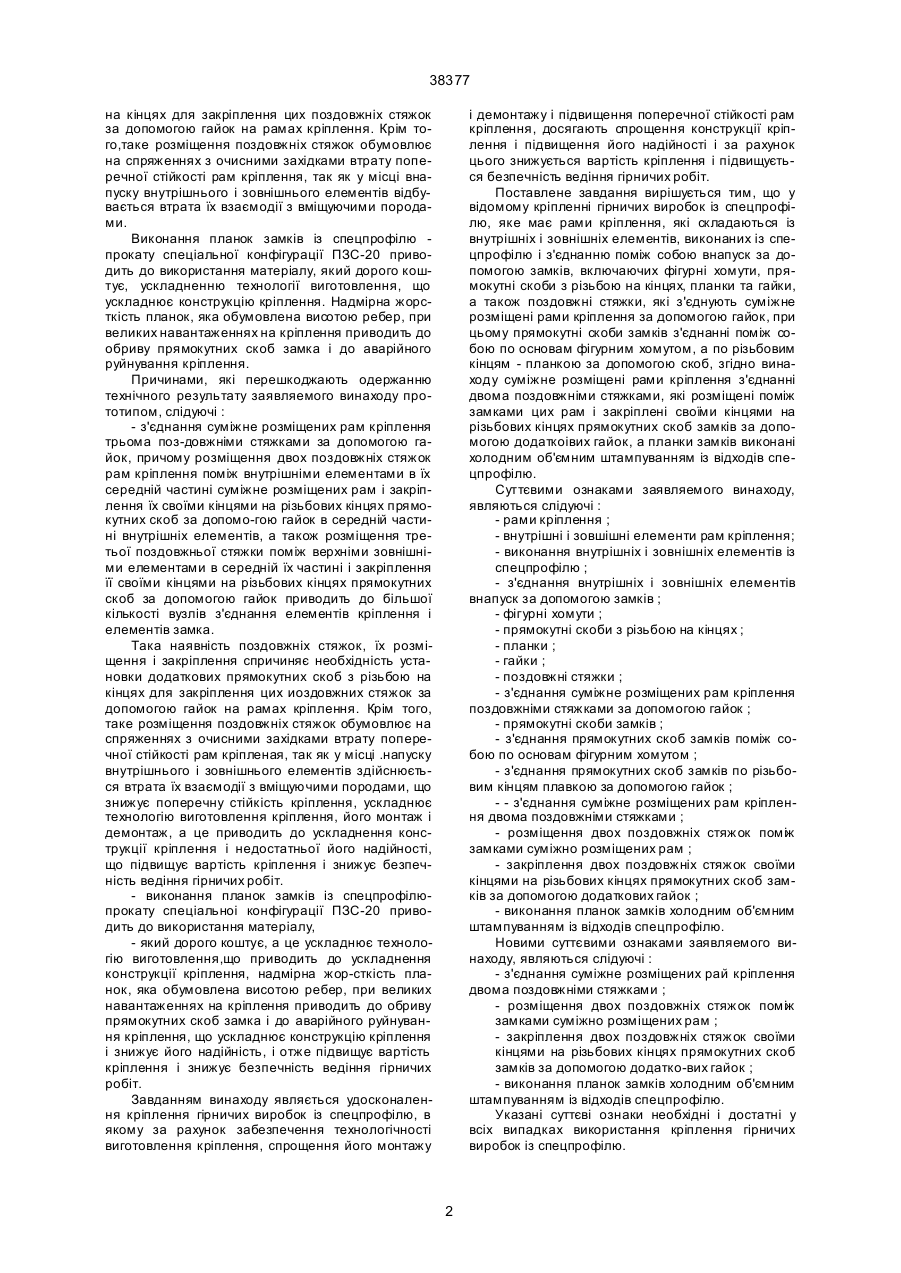

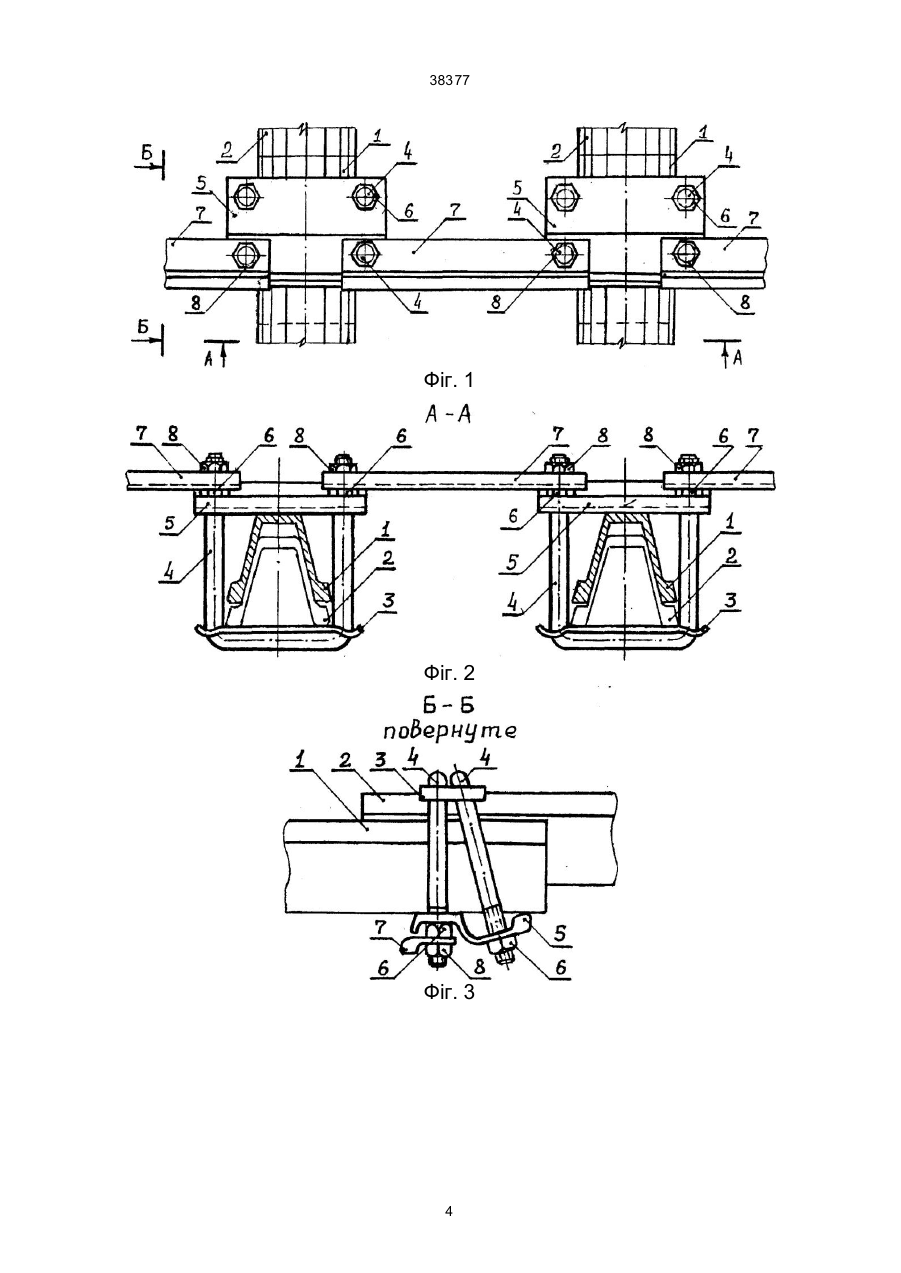

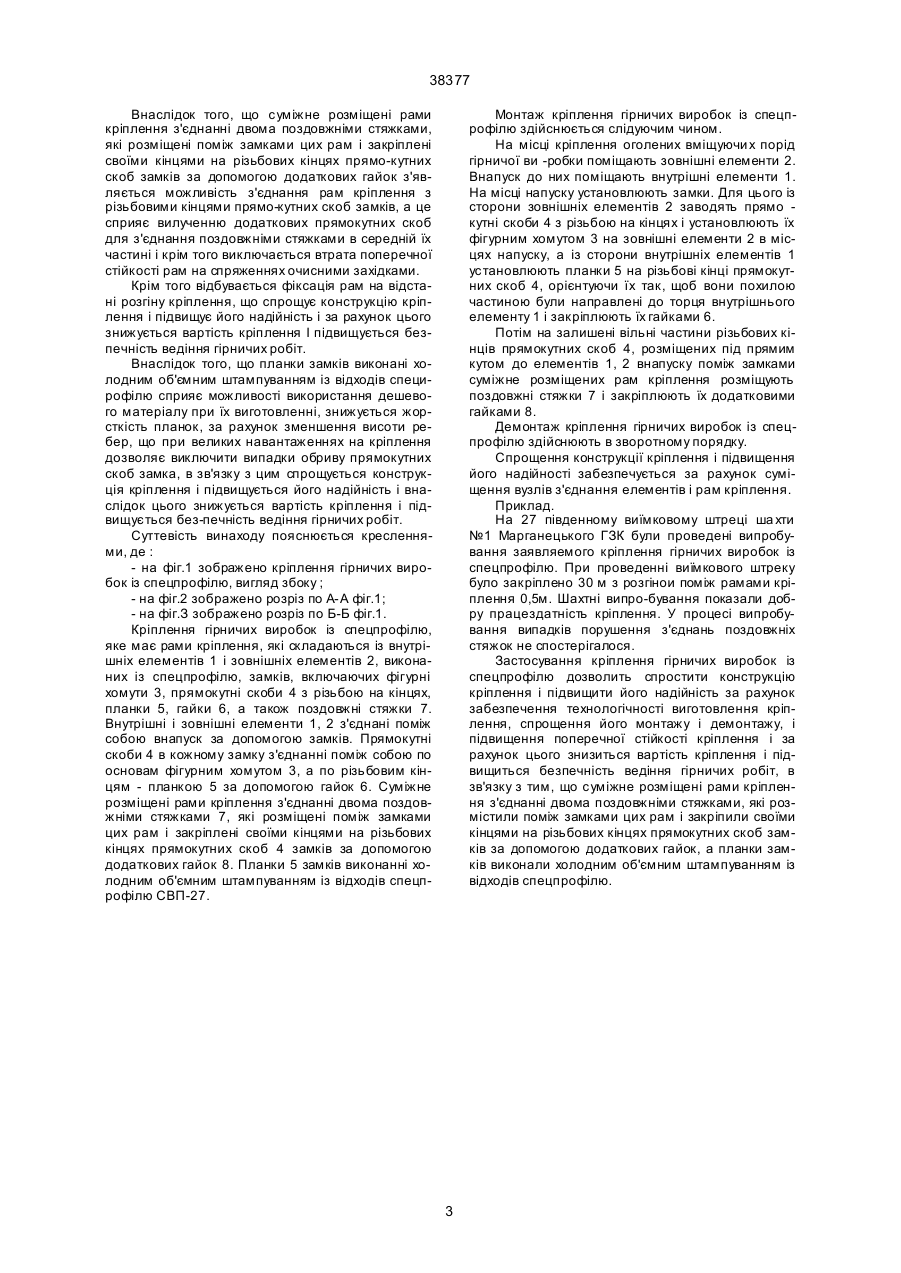

Кріплення гірничих виробок із спецпрофілю, яке маврами кріплення, які складаються із внутрішніх і зовнішніх елементів, виконаних із спецпро 38377 на кінцях для закріплення цих поздовжніх стяжок за допомогою гайок на рамах кріплення. Крім того,таке розміщення поздовжніх стяжок обумовлює на спряженнях з очисними західками втрату поперечної стійкості рам кріплення, так як у місці внапуску внутрішнього і зовнішнього елементів відбувається втрата їх взаємодії з вміщуючими породами. Виконання планок замків із спецпрофілю прокату спеціальної конфігурації ПЗС-20 приводить до використання матеріалу, який дорого коштує, ускладненню технології виготовлення, що ускладнює конструкцію кріплення. Надмірна жорсткість планок, яка обумовлена висотою ребер, при великих навантаженнях на кріплення приводить до обриву прямокутних скоб замка і до аварійного руйнування кріплення. Причинами, які перешкоджають одержанню технічного результату заявляемого винаходу прототипом, слідуючі : - з'єднання суміжне розміщених рам кріплення трьома поз-довжніми стяжками за допомогою гайок, причому розміщення двох поздовжніх стяжок рам кріплення поміж внутрішніми елементами в їх середній частині суміжне розміщених рам і закріплення їх своїми кінцями на різьбових кінцях прямокутних скоб за допомо-гою гайок в середній частині внутрішніх елементів, а також розміщення третьої поздовжньої стяжки поміж верхніми зовнішніми елементами в середній їх частині і закріплення її своїми кінцями на різьбових кінцях прямокутних скоб за допомогою гайок приводить до більшої кількості вузлів з'єднання елементів кріплення і елементів замка. Така наявність поздовжніх стяжок, їх розміщення і закріплення спричиняє необхідність установки додаткових прямокутних скоб з різьбою на кінцях для закріплення цих иоздовжних стяжок за допомогою гайок на рамах кріплення. Крім того, таке розміщення поздовжніх стяжок обумовлює на спряженнях з очисними західками втрату поперечної стійкості рам кріпленая, так як у місці .напуску внутрішнього і зовнішнього елементів здійснюється втрата їх взаємодії з вміщуючими породами, що знижує поперечну стійкість кріплення, ускладнює технологію виготовлення кріплення, його монтаж і демонтаж, а це приводить до ускладнення конструкції кріплення і недостатньої його надійності, що підвищує вартість кріплення і знижує безпечність ведіння гірничих робіт. - виконання планок замків із спецпрофілюпрокату спеціальноі конфігурації ПЗС-20 приводить до використання матеріалу, - який дорого коштує, а це ускладнює технологію виготовлення,що приводить до ускладнення конструкції кріплення, надмірна жор-сткість планок, яка обумовлена висотою ребер, при великих навантаженнях на кріплення приводить до обриву прямокутних скоб замка і до аварійного руйнування кріплення, що ускладнює конструкцію кріплення і знижує його надійність, і отже підвищує вартість кріплення і знижує безпечність ведіння гірничих робіт. Завданням винаходу являється удосконалення кріплення гірничих виробок із спецпрофілю, в якому за рахунок забезпечення технологічності виготовлення кріплення, спрощення його монтажу і демонтажу і підвищення поперечної стійкості рам кріплення, досягають спрощення конструкції кріплення і підвищення його надійності і за рахунок цього знижується вартість кріплення і підвищується безпечність ведіння гірничих робіт. Поставлене завдання вирішується тим, що у відомому кріпленні гірничих виробок із спецпрофілю, яке має рами кріплення, які складаються із внутрішніх і зовнішніх елементів, виконаних із спецпрофілю і з'єднанню поміж собою внапуск за допомогою замків, включаючих фігурні хомути, прямокутні скоби з різьбою на кінцях, планки та гайки, а також поздовжні стяжки, які з'єднують суміжне розміщені рами кріплення за допомогою гайок, при цьому прямокутні скоби замків з'єднанні поміж собою по основам фігурним хомутом, а по різьбовим кінцям - планкою за допомогою скоб, згідно винаходу суміжне розміщені рами кріплення з'єднанні двома поздовжніми стяжками, які розміщені поміж замками цих рам і закріплені своїми кінцями на різьбових кінцях прямокутних скоб замків за допомогою додаткоівих гайок, а планки замків виконані холодним об'ємним штампуванням із відходів спецпрофілю. Суттєвими ознаками заявляемого винаходу, являються слідуючі : - рами кріплення ; - внутрішні і зовшішні елементи рам кріплення; - виконання внутрішніх і зовнішніх елементів із спецпрофілю ; - з'єднання внутрішніх і зовнішніх елементіввнапуск за допомогою замків ; - фігурні хомути ; - прямокутні скоби з різьбою на кінцях ; - планки ; - гайки ; - поздовжні стяжки ; - з'єднання суміжне розміщених рам кріплення поздовжніми стяжками за допомогою гайок ; - прямокутні скоби замків ; - з'єднання прямокутних скоб замків поміж собою по основам фігурним хомутом ; - з'єднання прямокутних скоб замків по різьбовим кінцям плавкою за допомогою гайок ; - - з'єднання суміжне розміщених рам кріплення двома поздовжніми стяжками ; - розміщення двох поздовжніх стяжок поміж замками суміжно розміщених рам ; - закріплення двох поздовжніх стяжок своїми кінцями на різьбових кінцях прямокутних скоб замків за допомогою додаткових гайок ; - виконання планок замків холодним об'ємним штампуванням із відходів спецпрофілю. Новими суттєвими ознаками заявляемого винаходу, являються слідуючі : - з'єднання суміжне розміщених рай кріплення двома поздовжніми стяжками ; - розміщення двох поздовжніх стяжок поміж замками суміжно розміщених рам ; - закріплення двох поздовжніх стяжок своїми кінцями на різьбових кінцях прямокутних скоб замків за допомогою додатко-вих гайок ; - виконання планок замків холодним об'ємним штампуванням із відходів спецпрофілю. Указані суттєві ознаки необхідні і достатні у всіх випадках використання кріплення гірничих виробок із спецпрофілю. 2 38377 Внаслідок того, що суміжне розміщені рами кріплення з'єднанні двома поздовжніми стяжками, які розміщені поміж замками цих рам і закріплені своїми кінцями на різьбових кінцях прямо-кутних скоб замків за допомогою додаткових гайок з'являється можливість з'єднання рам кріплення з різьбовими кінцями прямо-кутних скоб замків, а це сприяє вилученню додаткових прямокутних скоб для з'єднання поздовжніми стяжками в середній їх частині і крім того виключається втрата поперечної стійкості рам на спряженнях очисними західками. Крім того відбувається фіксація рам на відстані розгіну кріплення, що спрощує конструкцію кріплення і підвищує його надійність і за рахунок цього знижується вартість кріплення І підвищується безпечність ведіння гірничих робіт. Внаслідок того, що планки замків виконані холодним об'ємним штампуванням із відходів специрофілю сприяє можливості використання дешевого матеріалу при їх виготовленні, знижується жорсткість планок, за рахунок зменшення висоти ребер, що при великих навантаженнях на кріплення дозволяє виключити випадки обриву прямокутних скоб замка, в зв'язку з цим спрощується конструкція кріплення і підвищується його надійність і внаслідок цього знижується вартість кріплення і підвищується без-печність ведіння гірничих робіт. Суттевість винаходу пояснюється кресленнями, де : - на фіг.1 зображено кріплення гірничих виробок із спецпрофілю, вигляд збоку ; - на фіг.2 зображено розріз по А-А фіг.1; - на фіг.З зображено розріз по Б-Б фіг.1. Кріплення гірничих виробок із спецпрофілю, яке має рами кріплення, які складаються із внутрішніх елементів 1 і зовнішніх елементів 2, виконаних із спецпрофілю, замків, включаючих фігурні хомути 3, прямокутні скоби 4 з різьбою на кінцях, планки 5, гайки 6, а також поздовжні стяжки 7. Внутрішні і зовнішні елементи 1, 2 з'єднані поміж собою внапуск за допомогою замків. Прямокутні скоби 4 в кожному замку з'єднанні поміж собою по основам фігурним хомутом 3, а по різьбовим кінцям - планкою 5 за допомогою гайок 6. Суміжне розміщені рами кріплення з'єднанні двома поздовжніми стяжками 7, які розміщені поміж замками цих рам і закріплені своїми кінцями на різьбових кінцях прямокутних скоб 4 замків за допомогою додаткових гайок 8. Планки 5 замків виконанні холодним об'ємним штампуванням із відходів спецпрофілю СВП-27. Монтаж кріплення гірничих виробок із спецпрофілю здійснюється слідуючим чином. На місці кріплення оголених вміщуючи х порід гірничої ви -робки поміщають зовнішні елементи 2. Внапуск до них поміщають внутрішні елементи 1. На місці напуску установлюють замки. Для цього із сторони зовнішніх елементів 2 заводять прямо кутні скоби 4 з різьбою на кінцях і установлюють їх фігурним хомутом 3 на зовнішні елементи 2 в місцях напуску, а із сторони внутрішніх елементів 1 установлюють планки 5 на різьбові кінці прямокутних скоб 4, орієнтуючи їх так, щоб вони похилою частиною були направлені до торця внутрішнього елементу 1 і закріплюють їх гайками 6. Потім на залишені вільні частини різьбових кінців прямокутних скоб 4, розміщених під прямим кутом до елементів 1, 2 внапуску поміж замками суміжне розміщених рам кріплення розміщують поздовжні стяжки 7 і закріплюють їх додатковими гайками 8. Демонтаж кріплення гірничих виробок із спецпрофілю здійснюють в зворотному порядку. Спрощення конструкції кріплення і підвищення його надійності забезпечується за рахунок суміщення вузлів з'єднання елементів і рам кріплення. Приклад. На 27 південному виїмковому штреці ша хти №1 Марганецького ГЗК були проведені випробування заявляемого кріплення гірничих виробок із спецпрофілю. При проведенні виїмкового штреку було закріплено 30 м з розгінои поміж рамами кріплення 0,5м. Шахтні випро-бування показали добру працездатність кріплення. У процесі випробування випадків порушення з'єднань поздовжніх стяжок не спостерігалося. Застосування кріплення гірничих виробок із спецпрофілю дозволить спростити конструкцію кріплення і підвищити його надійність за рахунок забезпечення технологічності виготовлення кріплення, спрощення його монтажу і демонтажу, і підвищення поперечної стійкості кріплення і за рахунок цього знизиться вартість кріплення і підвищиться безпечність ведіння гірничих робіт, в зв'язку з тим, що суміжне розміщені рами кріплення з'єднанні двома поздовжніми стяжками, які розмістили поміж замками цих рам і закріпили своїми кінцями на різьбових кінцях прямокутних скоб замків за допомогою додаткових гайок, а планки замків виконали холодним об'ємним штампуванням із відходів спецпрофілю. 3 38377 Фіг. 1 Фіг. 2 Фіг. 3 4 38377 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
