Побутова сушарка

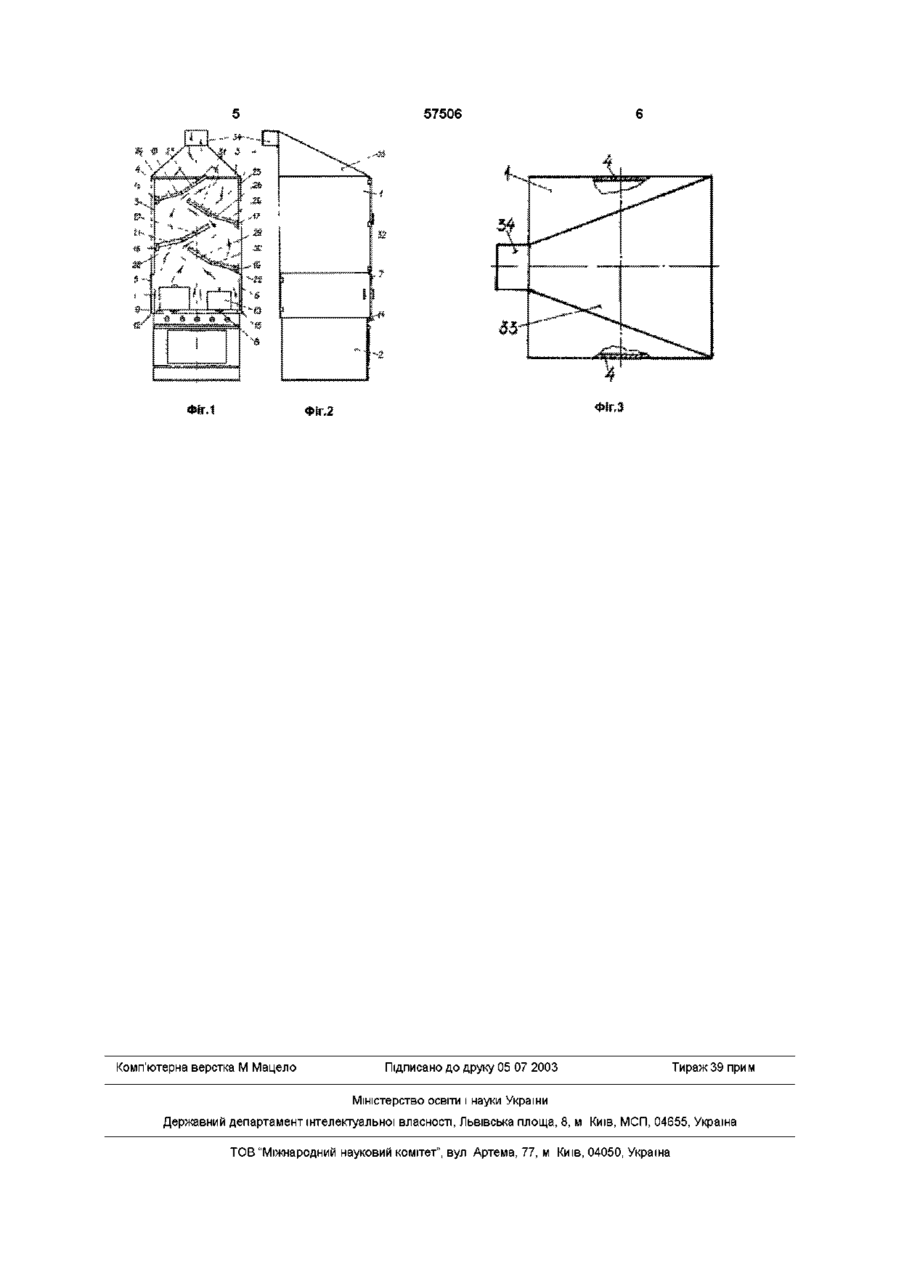

Побутова сушарка, що містить сушильну камеру з каркасом, боковинами, дверцятами і гори зонтальними лотками, джерело теплових ВІДХОДІВ І димовий тракт, зв'язані з сушильною камерою, яка відрізняється тим, що сушильна камера виконана з трьох частин, причому нижня частина сполучена з джерелом теплових ВІДХОДІВ і и боковини оснащені принаймні двома дверцятами з регулювальними заслінками для проходження повітря, у середній частиш додатково закріплені на каркасі фіксатори, на яких один навпроти другого консольно і поярусно, шарнірно розміщені принаймні два криволінійні кронштейни для установки лотків з можливістю зміни їх нахилу, а верхня частина виконана у вигляді витяжного зонта, сполученого з димовим трактом Винахід відноситься до галузі сушіння і може бути використаний для сушіння фруктів, овочів, плодів, лікарських рослин та інших продуктів сільського і лісового господарства переважно в побутових умовах Відома побутова сушарка з частковим використанням нетрадиційних видів енергії вміщує сушильну камеру з каркасом, боковинами, дверцятами і горизонтальними лотками, гелюнагрівач та автоматичний пристрій для повертання сушарки навколо її вертикальної осі Для зміни кута нахилу гелюнагрівача сушарка оснащена додатковим автоматичним пристроєм з годинниковим механізмом, валом з ексцентриком, що впирається в підп'ятник Ексцентрик спрофільований таким чином, що в денний час нахил нагрівача найменший, а вранці та ввечері він збільшується, чим забезпечується максимальна величина падаючого на нього потоку сонячної радіації При відсутності останньої повітря, що поступає в сушильну камеру, нагрівається від електричного джерела теплової енергії (див Авторське свідоцтво СРСР №1762855,1990) використання енергії теплових ВІДХОДІВ Отже, відома побутова сушарка складна за конструкцією, енергоємна і має обмежені можливості використання енергії теплових ВІДХОДІВ Тому, з метою спрощення конструкції, зменшення енергозатрат і можливого використання енергії теплових ВІДХОДІВ, пропонується удосконалення відомої побутової сушарки, суттєві ознаки якого полягають в тому, що сушильна камера виконується у вигляді витяжної шафи , що складається з трьох частин, зв'язаної зверху з витяжними каналами димового тракту, а знизу - 3 джерелом теплових ВІДХОДІВ (наприклад, побутовою газовою плитою тощо) В камері поярусне, консольне, з можливістю зміни кута нахилу розміщені лотки з висушуваним матеріалом У процесі приготування їжі суміш димових газів і навколишнього повітря утворює сушильний агент, який далі проходить через витяжну шафу, нагріває та висушує розміщений на лотках матеріал Поставлене завдання вирішується тим, що нижня частина витяжної шафи безпосередньо сполучена з джерелом теплових ВІДХОДІВ та оснащена дверцятами з регулювальними заслінками для постування повітря, яке утворює разом з димовими газами сушильний агент У середній частині шафи на фіксаторах каркасу консольне без контакту з протилежною боковиною поярусне роз Однак, недоліком відомої сушарки є досить складна конструкція, обумовлена наявністю механізмів и повертання і піднімання гелюнагрівача, вентилятора, джерела електричної енергії Великі затрати енергії пов'язані з роботою вентилятора та електронагрівача Крім цього, в ній неможливе (О о ю 1^ ю 57506 ташовані, з можливістю зміни нахилу, криволінійні ходить через сушильну камеру вгору, неодноразолотки випуклістю вниз, а на боковинах - дверцята во змінює свій напрям руху, завдяки обтіканню для завантаження вологого і вивантаження сухого зміщених по вертикалі лотків В результаті високої матеріалу, а також для спостереження за процетемператури сушильного агента і взаємодії його з сом сушіння Верхня частина шафи у вигляді вилотками висушуваний матеріал нагрівається, що тяжного зонта сполучена з витяжними каналами забезпечує випаровування з нього вологи Випадимового тракту ровувана волога разом із сушильним агентом через витяжний зонт 33 і димовий тракт 34 При такому технічному рішенні димові гази, що відводиться в атмосферу створюються при спалюванні природного газу в конфорках плити у процесі приготування їжі, перед Інтенсивність чи гальмування процесу висутам як потрапити в атмосферу, пройдуть через шування може здійснюватися змінюванням темпевитяжну шафу і, неодноразово змінюючи напрям ратури сушильного агента, яка регулюється КІЛЬКІруху внаслідок обтікання зміщених лотків, будуть СТЮ спалюваного в конфорках газу і повітря, що віддавати значну частину теплової енергії для випроходить через регулювальні жалюзі, а також сушування розміщеного на лотках матеріалу змінюванням куга нахилу криволінійних кронштейнів Так, по мірі збільшення КІЛЬКОСТІ спалюваного На представленому кресленні показано на газу та необхідного для цього повітря, яке прохофіг 1 - загальний вигляд сушарки в розрізі, на фіг 2 дить крізь жалюзі, КІЛЬКІСТЬ димових газів також - вигляд збоку, на фіг 3 - вигляд зверху збільшується, що сприяє збільшенню тепловіддачі Побутова сушарка включає сушильну камеру сушильного агента Із збільшенням надлишку 1, виконану з трьох частин у вигляді витяжної шаповітря в сушильній камері температура сушильфи, установлену над газовою плитою 2 або над ного агента знижується, що гальмує його тепіншим джерелом теплових ВІДХОДІВ Каркас 3 каловіддачу і весь процес висушування При зменмери 1 вертикально по периметру обшитий бокошенні кута нахилу криволінійних кронштейнів винами 4 У нижній частині камери у трьох боковисушильний агент різкіше змінює напрямок руху і нах вмонтовані дверцята 5, 6, 7, через які на внаслідок цього віддає більшу КІЛЬКІСТЬ теплоти конфорки 8, 9 газової плити встановлюють та лоткам і висушуваному матеріалу, інтенсифікуючи знімають посуд 10, 11 з їжею, а також ведуть спотим самим процес висушування, а при збільшенні стереження за процесом її приготування У двернавпаки - гальмує цятах виконані отвори з регулювальними жалюзі 12, 13 і 14 дозування подачі повітря, необхідного Лотки з висушеним матеріалом виймаються для утворення сушильного агента через дверцята 32 У середній частині камери на каркасі 3 встаноПроцес висушування у запропонованій сувлені фіксатори 15, 16, 17, 18 з упорами, на яких шарці може здійснюватись при працюючих конза допомогою шарнірів поярусно закришені кривофорках як під час приготування їжі, так і тоді, коли лінійні кронштейни 19, 20, 21, 22 випуклістю вниз з вона не готується можливістю змінювання кута їх нахилу Причому Використання запропонованої побутової сукронштейни закріплені консольне таким чином, що шарки у порівнянні з відомими дасть можливість між їх вільними кінцями і протилежними від них спростити конструкцію сушарки за рахунок вибоковинами для проходу сушильного агента є лучення рухомих деталей і механізмів з приводом певний зазор На ЛІНІЙНИХ ДІЛЬНИЦЯХ кронштейнів та джерелом енергії їх руху, встановлені лотки 23, 24, 25, 26, 27, 28, 29, ЗО з зменшити енергоємність технологічного пробортами на периферії, якими запобігається випацесу висушування шляхом вилучення джерела дання з лотків висушуваного матеріалу електроенергії, Встановлення і виймання лотків, а також конпідвищити ефективність процесу висушування троль за процесом сушіння здійснюється через за рахунок використання теплових ВІДХОДІВ технодверцята 32, які вмонтовані в боковині 4 Верхня логічного процесу приготування їжі, частина камери, у вигляді витяжного зонта 33, створити певні зручності та зекономити час за сполучена з витяжними каналами димового тракту рахунок одночасного протікання процесів приготу34 вання їжі і висушування матеріалу, Сушарка працює таким чином вилучити потребу у додаткових площах, необхідних для розміщення сушарки, Лотки 23-30 з висушуваним матеріалом 31 через відкриті дверцята 32 встановлюються на криуникнути безпосереднього потрапляння в волінійні кронштейни 19-22 всередину сушильної приміщення димових газів і пари під час приготукамери 1, після чого дверцята закриваються Дивання їжі, мові гази від конфорок 8, 9 газової плити 2 змішупокращити санітарно-гігієнічні умови при виються з повітрям навколишнього середовища, яке сушуванні та приготуванні їжі поступає через жалюзі 12-14 дверцят 5-7, утворюВсе це підвищить ефективність використання ючи сушильний агент Далі сушильний агент прозапропонованої побутової сушарки 57506 Фїг.1 Фіг.2 Комп'ютерна верстка М Мацело Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
