Кран зливу конденсату
Номер патенту: 1786
Опубліковано: 15.05.2003
Автори: Дронін Михайло Йосипович, Дольберг Володимир Ісаакович
Формула / Реферат
Кран зливу конденсату, що містить в собі корпус з зовнішньою нарізною поверхнею, всередині якого встановлений підпружинений клапан, що управляється впливом на шток, а клапан взаємодіє з сідлом в корпусі, який відрізняється тим, що сідло клапана виконано у вигляді ущільнюючого елемента, що складається з запресованого в корпус кільця, верхній торець і зовнішня поверхня якого охоплені шаром гуми.
Текст

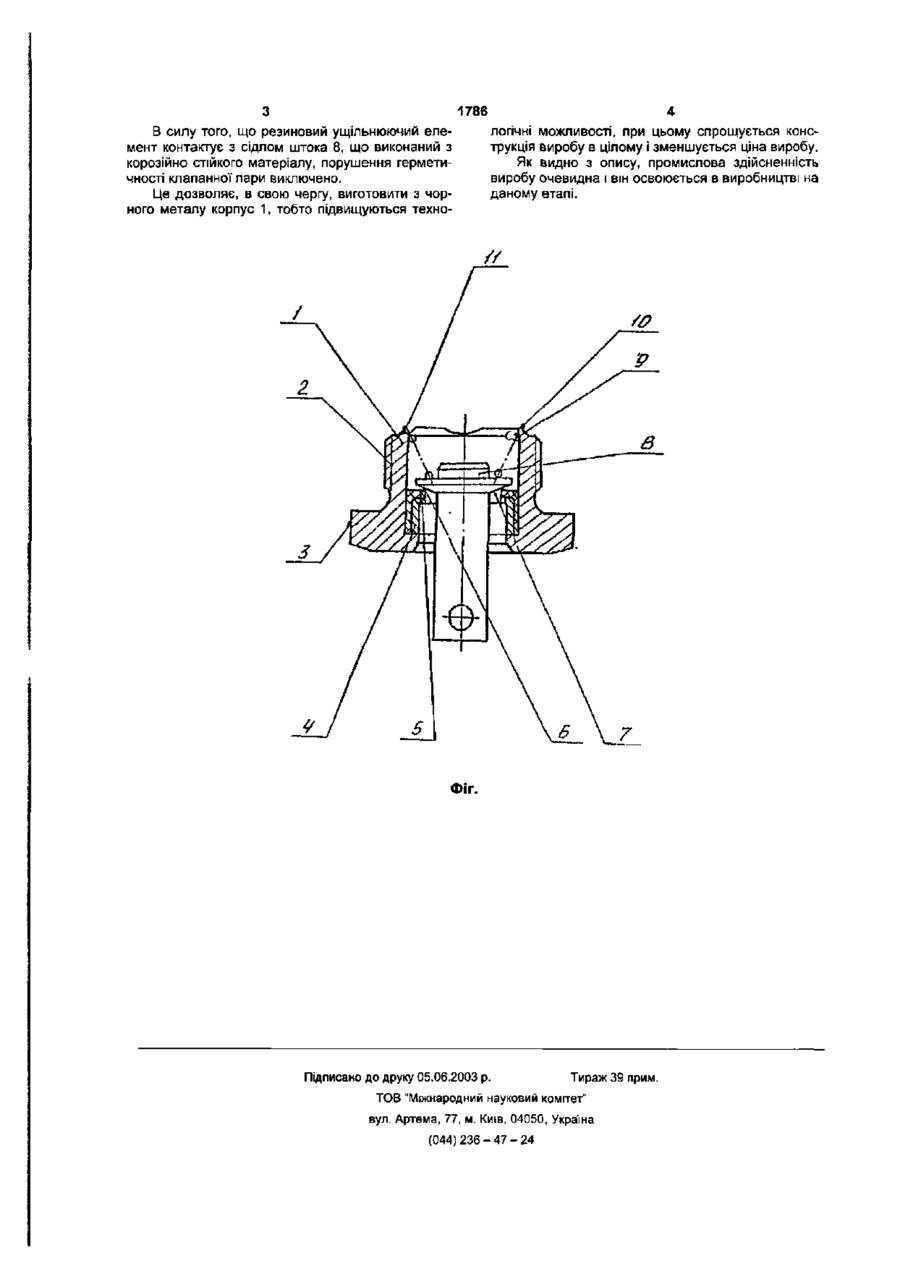

Кран зливу конденсату, що містить в собі корпус з зовнішньою нарізною поверхнею, всередині якого встановлений підпружинений клапан, що управляється впливом на шток, а клапан взаємодіє з сідлом в корпусі, який відрізняється тим, що сідло клапана виконано у вигляді ущільнюючого елемента, що складається з запресованого в корпус кільця, верхній торець і зовнішня поверхня якого охоплені шаром гуми. Поставлена задача вирішується тим, що в крані зливу конденсату, що містить в собі корпус з зовнішньою різьбовою поверхнею, в середині якого встановлено підпружинений клапан, що управляється впливом на шток, а сідло клапана виконано у вигляді запресованого у корпус кільця, торець і зовнішня поверхня якого охоплені шаром резини. Кран зливу конденсату зображену на кресленні, що міститься в матеріалах заявки, в розрізі. (Див. Фіг.) Він МІСТИТЬ В собі корпус 1, виконаний у. вигляді штуцера з різьбовою частиною 2 і гранованою (під КЛЮЧ) поверхнею 3. В корпусі 1 виконано порожнина, в яку запресовано сідло у вигляді ущільнюючого елемента, що складається з металічного кільця 4, верхній торець і зовнішня поверхня якого охоплені шаром резини 5. Сідло клапана 6 взаємодіє з конічним пояском 7. Конічна пружина 9 одним кінцем упирається в шток 8, а другим - в вусики 10, одержані шляхом кернення пояска 11. В штоку 8 виконано отвір 11 для кріплення управляючої чеки (не показано, бо це очевидно). Працює корисна модель крана зливу конденсату таким чином. Волога, що конденсується в ресивері накопичується в нижній частині і заповнює надклапанну порожнину штуцера-корпуса. Для випуску вологи, що накопичилась, достатньо відхилити вбік шток 8 за допомогою чеки (накресленні не показана), що пропущена через отвір 12 штока 8. При цьому з ВІДПОВІДНОГО боку між конічним пояском 7-і ущільнюючим елементом утворюється щілина, через яку конденсат витікає з крана геть. СО 00 З 1786 В силу того, що резиновии ущільнюючий елелогічні можливості, при цьому спрощується консмент контактує з сідлом штока 8, що виконаний з трукція виробу в цілому і зменшується ціна виробу. корозійно стійкого матеріалу, порушення герметиЯк видно з опису, промислова здійсненність чності клапанної пари виключено. виробу очевидна і він освоюється в виробництві на даному етапі. Це дозволяє, в свою чергу, виготовити з чорного металу корпус 1, тобто підвищуються техно Фіг. Підписано до друку 05.06.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
ДивитисяДодаткова інформація
Автори англійськоюDolberh Volodymyr Isaakovych, Dronin Mykhailo Yosypovych
Автори російськоюДольберг Владимир Исаакович, Дронин Михаил Иосифович
МПК / Мітки
МПК: B60T 17/00
Мітки: кран, конденсату, зливу
