Установка для вилучення жирових речовин із води

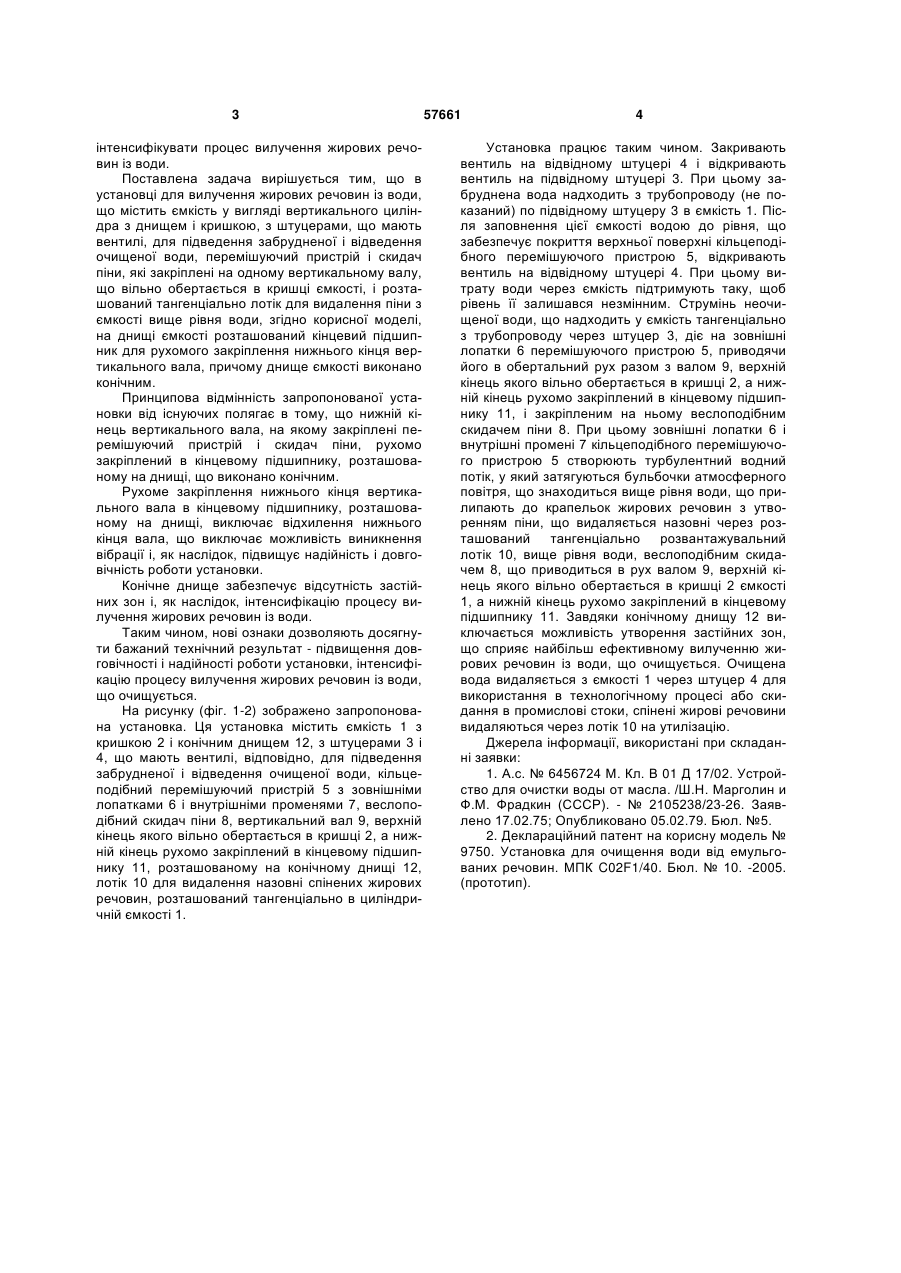

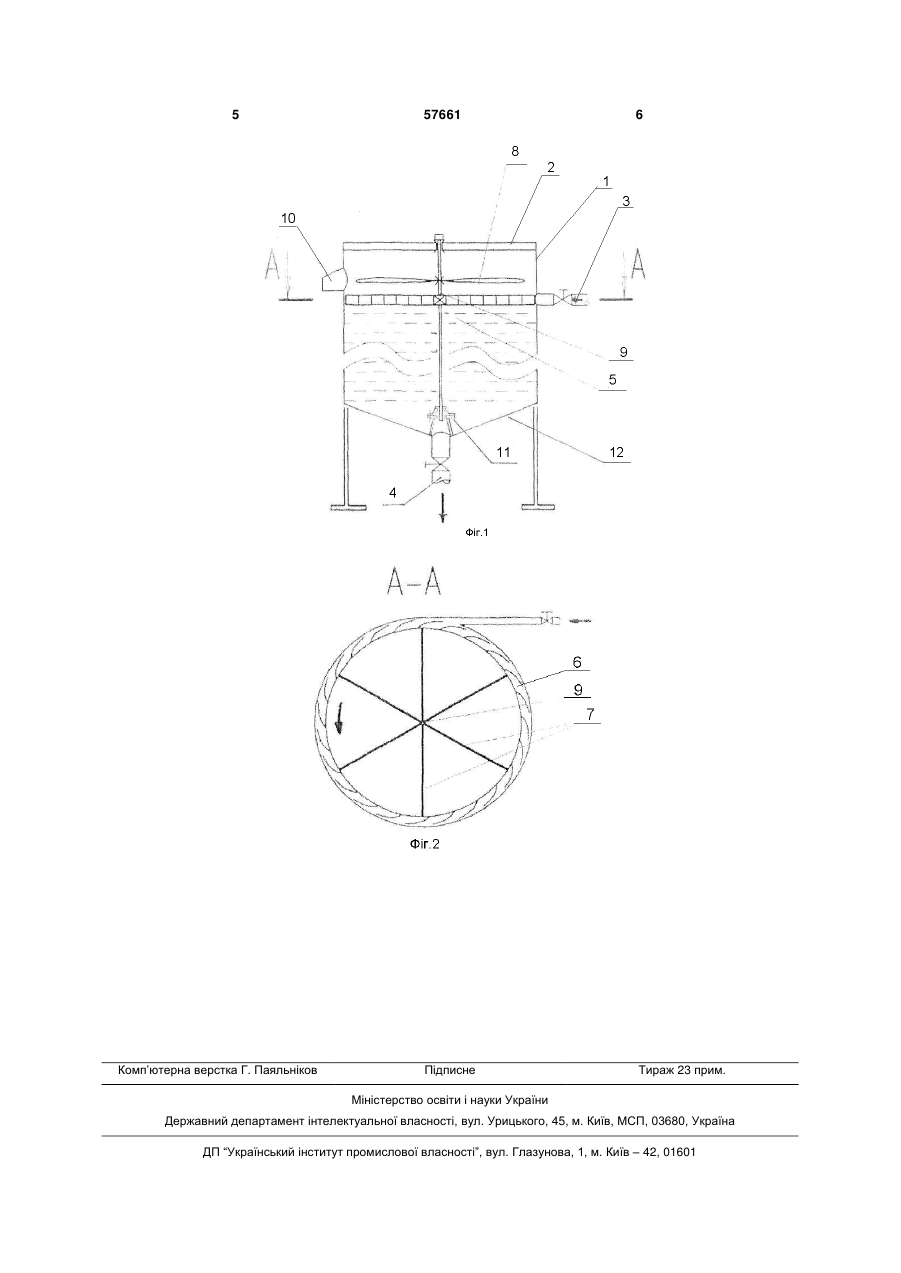

Установка для вилучення жирових речовин із води, що містить ємність у вигляді вертикального циліндра з днищем і кришкою, з штуцерами, що 3 інтенсифікувати процес вилучення жирових речовин із води. Поставлена задача вирішується тим, що в установці для вилучення жирових речовин із води, що містить ємкість у вигляді вертикального циліндра з днищем і кришкою, з штуцерами, що мають вентилі, для підведення забрудненої і відведення очищеної води, перемішуючий пристрій і скидач піни, які закріплені на одному вертикальному валу, що вільно обертається в кришці ємкості, і розташований тангенціально лотік для видалення піни з ємкості вище рівня води, згідно корисної моделі, на днищі ємкості розташований кінцевий підшипник для рухомого закріплення нижнього кінця вертикального вала, причому днище ємкості виконано конічним. Принципова відмінність запропонованої установки від існуючих полягає в тому, що нижній кінець вертикального вала, на якому закріплені перемішуючий пристрій і скидач піни, рухомо закріплений в кінцевому підшипнику, розташованому на днищі, що виконано конічним. Рухоме закріплення нижнього кінця вертикального вала в кінцевому підшипнику, розташованому на днищі, виключає відхилення нижнього кінця вала, що виключає можливість виникнення вібрації і, як наслідок, підвищує надійність і довговічність роботи установки. Конічне днище забезпечує відсутність застійних зон і, як наслідок, інтенсифікацію процесу вилучення жирових речовин із води. Таким чином, нові ознаки дозволяють досягнути бажаний технічний результат - підвищення довговічності і надійності роботи установки, інтенсифікацію процесу вилучення жирових речовин із води, що очищується. На рисунку (фіг. 1-2) зображено запропонована установка. Ця установка містить ємкість 1 з кришкою 2 і конічним днищем 12, з штуцерами 3 і 4, що мають вентилі, відповідно, для підведення забрудненої і відведення очищеної води, кільцеподібний перемішуючий пристрій 5 з зовнішніми лопатками 6 і внутрішніми променями 7, веслоподібний скидач піни 8, вертикальний вал 9, верхній кінець якого вільно обертається в кришці 2, а нижній кінець рухомо закріплений в кінцевому підшипнику 11, розташованому на конічному днищі 12, лотік 10 для видалення назовні спінених жирових речовин, розташований тангенціально в циліндричній ємкості 1. 57661 4 Установка працює таким чином. Закривають вентиль на відвідному штуцері 4 і відкривають вентиль на підвідному штуцері 3. При цьому забруднена вода надходить з трубопроводу (не показаний) по підвідному штуцеру 3 в ємкість 1. Після заповнення цієї ємкості водою до рівня, що забезпечує покриття верхньої поверхні кільцеподібного перемішуючого пристрою 5, відкривають вентиль на відвідному штуцері 4. При цьому витрату води через ємкість підтримують таку, щоб рівень її залишався незмінним. Струмінь неочищеної води, що надходить у ємкість тангенціально з трубопроводу через штуцер 3, діє на зовнішні лопатки 6 перемішуючого пристрою 5, приводячи його в обертальний рух разом з валом 9, верхній кінець якого вільно обертається в кришці 2, а нижній кінець рухомо закріплений в кінцевому підшипнику 11, і закріпленим на ньому веслоподібним скидачем піни 8. При цьому зовнішні лопатки 6 і внутрішні промені 7 кільцеподібного перемішуючого пристрою 5 створюють турбулентний водний потік, у який затягуються бульбочки атмосферного повітря, що знаходиться вище рівня води, що прилипають до крапельок жирових речовин з утворенням піни, що видаляється назовні через розташований тангенціально розвантажувальний лотік 10, вище рівня води, веслоподібним скидачем 8, що приводиться в рух валом 9, верхній кінець якого вільно обертається в кришці 2 ємкості 1, а нижній кінець рухомо закріплений в кінцевому підшипнику 11. Завдяки конічному днищу 12 виключається можливість утворення застійних зон, що сприяє найбільш ефективному вилученню жирових речовин із води, що очищується. Очищена вода видаляється з ємкості 1 через штуцер 4 для використання в технологічному процесі або скидання в промислові стоки, спінені жирові речовини видаляються через лотік 10 на утилізацію. Джерела інформації, використані при складанні заявки: 1. А.с. № 6456724 М. Кл. В 01 Д 17/02. Устройство для очистки воды от масла. /Ш.Н. Марголин и Ф.М. Фрадкин (СССР). - № 2105238/23-26. Заявлено 17.02.75; Опубликовано 05.02.79. Бюл. №5. 2. Деклараційний патент на корисну модель № 9750. Установка для очищення води від емульгованих речовин. МПК C02F1/40. Бюл. № 10. -2005. (прототип). 5 Комп’ютерна верстка Г. Паяльніков 57661 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
