Формула / Реферат

Установка для отримання спирту ректифікованого високоякісного, що складається з бражної колони, з'єднаної через підігрівач бражки, водяну секцію підігрівача бражки та конденсатор з епюраційною колоною, яка пов'язана з відповідним дефлегматором, конденсатором та тарілкою живлення ректифікаційної колони, яка має дефлегматор і конденсатор, колони остаточного очищення, пов'язаної з відповідними дефлегматором, конденсатором та ректифікаційною колоною, а також збірника лютерної води, який зв'язаний з епюраційною колоною, яка відрізняється тим, що низ першої секції підігрівача бражки з'єднано з 30-32 тарілкою епюраційної колони, а комунікація фракцій бражного дистиляту другої та водяної секцій підігрівача бражки і конденсатора бражної колони зв'язана з верхньою тарілкою бражної колони та 25-27 тарілкою епюраційної колони, зона відбору сивушного спирту ректифікаційної колони з'єднана паровою комунікацією з верхньою частиною міжтрубного простору конденсатора сивушного спирту, а нижня частина його міжтрубного простору - з верхом епюраційної колони, збірник лютерної води зв'язаний з 3-5 тарілкою, рахуючи зверху, епюраційної колони, при цьому ректифікаційна колона має 86-88 тарілок, а колона остаточного очищення - 40-48 тарілок, комунікація бражки з'єднана з бражною колоною послідовно через нижню та верхню частини другої та першої секції підігрівача бражки, додатково оснащена колоною концентрування летких домішок спирту, верхня частина якої з'єднана із збірником лютерної води та конденсатором парів концентрату летких домішок, а тарілка живлення - з кубовою частиною колони остаточного очищення і конденсаторами епюраційної, ректифікаційної колон і конденсатором сивушного спирту.

Текст

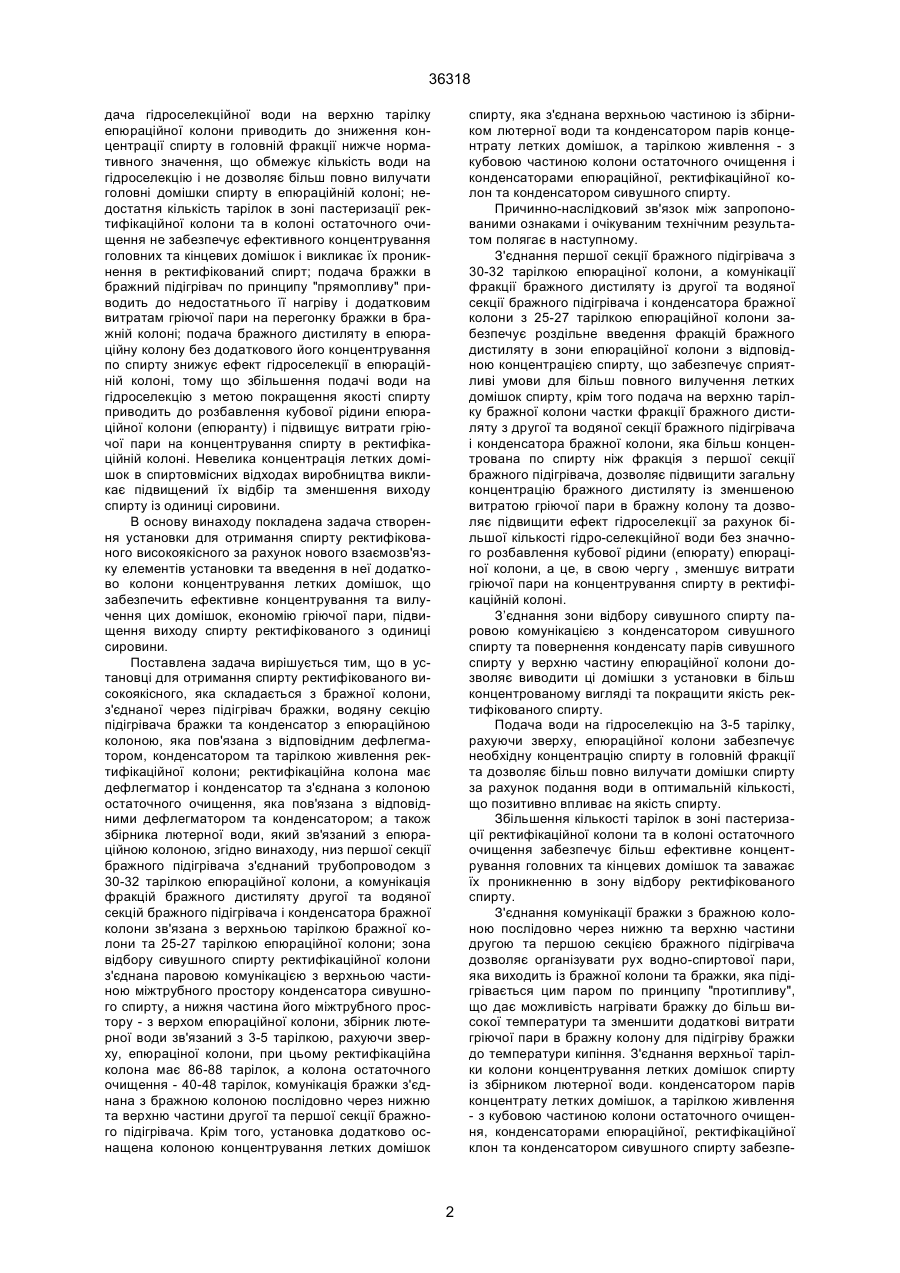

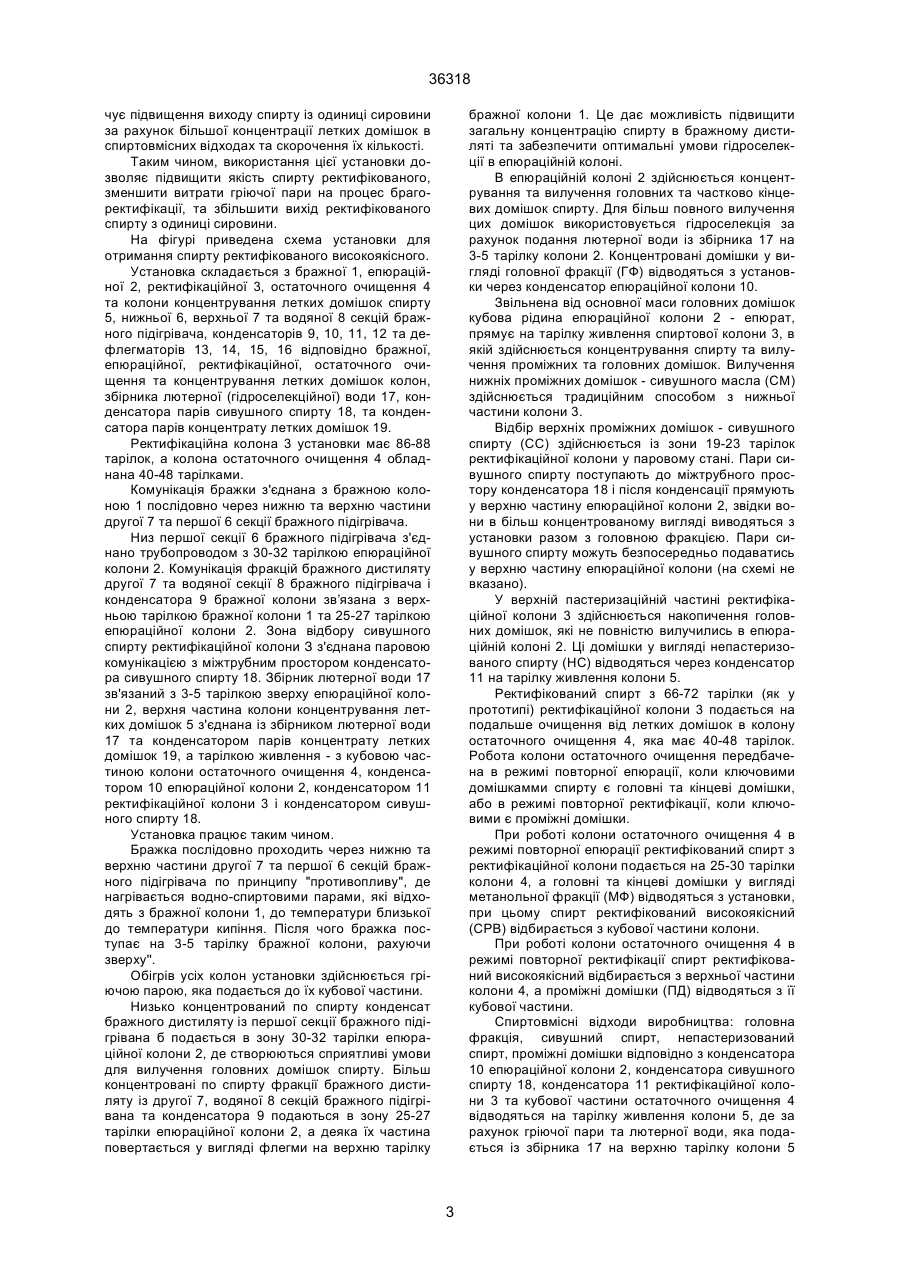

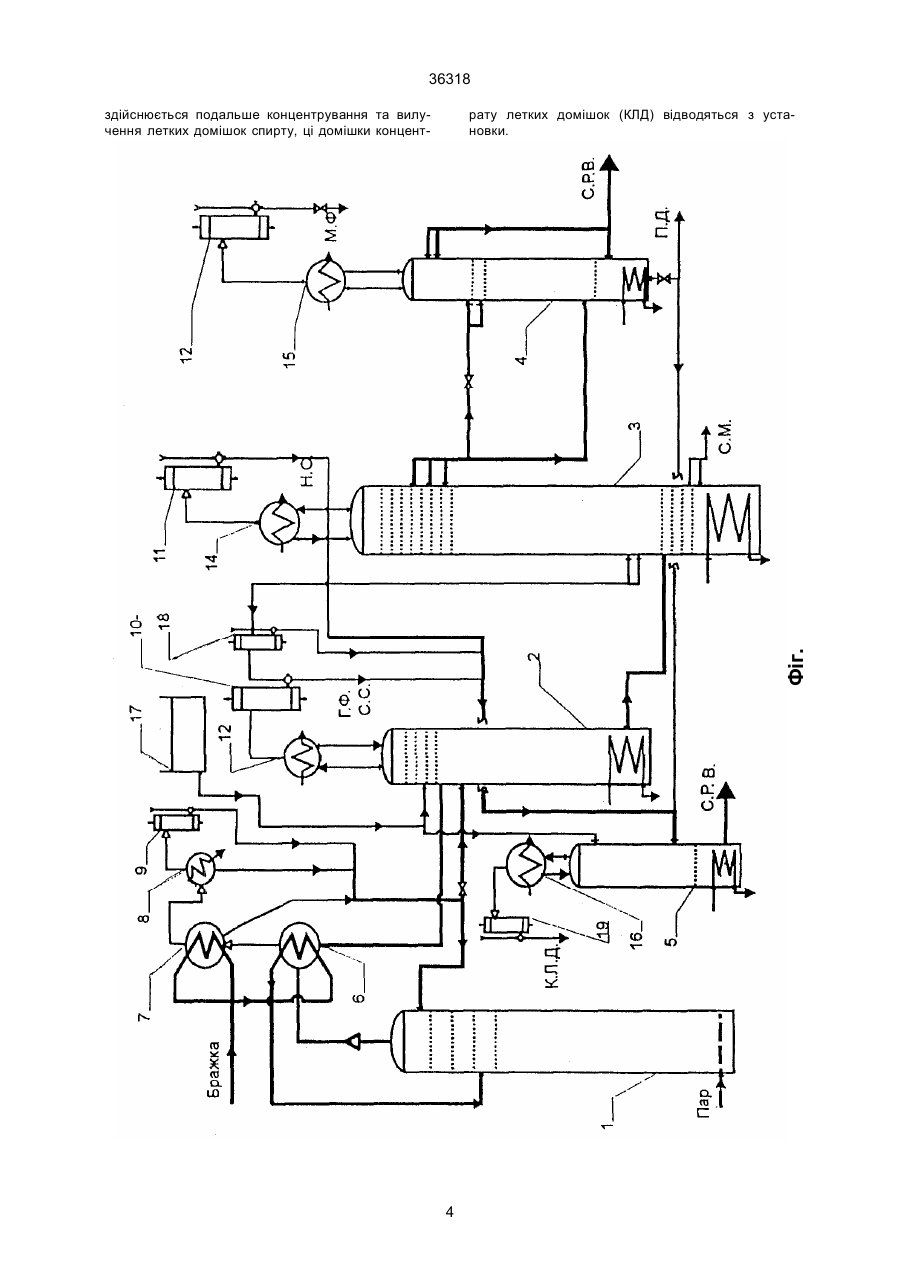

Установка для отримання спирту ректифікованого високоякісного складається з бражної колони, з'єднаної через підігрівач бражки, водяну секцію підігрівача бражки та конденсатор з епюраційною колоною, яка пов'язана з відповідним дефлегматором, конденсатором та тарілкою живлення ректифікаційної колони, яка має дефлегматор і конденсатор; колони остаточного очищення, пов'язаної з відповідними дефлегматором, конденсатором та ректифікаційною колоною; а також збірника лютерної води, який зв'язаний з епюраційною колоною, яка відрізняється тим, що низ першої секції бражного підігрівача з'єднано з 30-32 A (54) УСТАНОВКА ДЛЯ ОТРИМАННЯ СПИРТУ РЕКТИФІКОВАНОГО ВИСОКОЯКІСНОГО 36318 дача гідроселекційної води на верхню тарілку епюраційної колони приводить до зниження концентрації спирту в головній фракції нижче нормативного значення, що обмежує кількість води на гідроселекцію і не дозволяє більш повно вилучати головні домішки спирту в епюраційній колоні; недостатня кількість тарілок в зоні пастеризації ректифікаційної колони та в колоні остаточного очищення не забезпечує ефективного концентрування головних та кінцевих домішок і викликає їх проникнення в ректифікований спирт; подача бражки в бражний підігрівач по принципу "прямопливу" приводить до недостатнього її нагріву і додатковим витратам гріючої пари на перегонку бражки в бражній колоні; подача бражного дистиляту в епюраційну колону без додаткового його концентрування по спирту знижує ефект гідроселекції в епюраційній колоні, тому що збільшення подачі води на гідроселекцію з метою покращення якості спирту приводить до розбавлення кубової рідини епюраційної колони (епюранту) і підвищує витрати гріючої пари на концентрування спирту в ректифікаційній колоні. Невелика концентрація летких домішок в спиртовмісних відходах виробництва викликає підвищений їх відбір та зменшення виходу спирту із одиниці сировини. В основу винаходу покладена задача створення установки для отримання спирту ректифікованого високоякісного за рахунок нового взаємозв'язку елементів установки та введення в неї додатково колони концентрування летких домішок, що забезпечить ефективне концентрування та вилучення цих домішок, економію гріючої пари, підвищення виходу спирту ректифікованого з одиниці сировини. Поставлена задача вирішується тим, що в установці для отримання спирту ректифікованого високоякісного, яка складається з бражної колони, з'єднаної через підігрівач бражки, водяну секцію підігрівача бражки та конденсатор з епюраційною колоною, яка пов'язана з відповідним дефлегматором, конденсатором та тарілкою живлення ректифікаційної колони; ректифікаційна колона має дефлегматор і конденсатор та з'єднана з колоною остаточного очищення, яка пов'язана з відповідними дефлегматором та конденсатором; а також збірника лютерної води, який зв'язаний з епюраційною колоною, згідно винаходу, низ першої секції бражного підігрівача з'єднаний трубопроводом з 30-32 тарілкою епюраційної колони, а комунікація фракцій бражного дистиляту другої та водяної секцій бражного підігрівача і конденсатора бражної колони зв'язана з верхньою тарілкою бражної колони та 25-27 тарілкою епюраційної колони; зона відбору сивушного спирту ректифікаційної колони з'єднана паровою комунікацією з верхньою частиною міжтрубного простору конденсатора сивушного спирту, а нижня частина його міжтрубного простору - з верхом епюраційної колони, збірник лютерної води зв'язаний з 3-5 тарілкою, рахуючи зверху, епюраціної колони, при цьому ректифікаційна колона має 86-88 тарілок, а колона остаточного очищення - 40-48 тарілок, комунікація бражки з'єднана з бражною колоною послідовно через нижню та верхню частини другої та першої секції бражного підігрівача. Крім того, установка додатково оснащена колоною концентрування летких домішок спирту, яка з'єднана верхньою частиною із збірником лютерної води та конденсатором парів концентрату летких домішок, а тарілкою живлення - з кубовою частиною колони остаточного очищення і конденсаторами епюраційної, ректифікаційної колон та конденсатором сивушного спирту. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом полягає в наступному. З'єднання першої секції бражного підігрівача з 30-32 тарілкою епюраціної колони, а комунікації фракції бражного дистиляту із другої та водяної секції бражного підігрівача і конденсатора бражної колони з 25-27 тарілкою епюраційної колони забезпечує роздільне введення фракцій бражного дистиляту в зони епюраційної колони з відповідною концентрацією спирту, що забезпечує сприятливі умови для більш повного вилучення летких домішок спирту, крім того подача на верхню тарілку бражної колони частки фракції бражного дистиляту з другої та водяної секції бражного підігрівача і конденсатора бражної колони, яка більш концентрована по спирту ніж фракція з першої секції бражного підігрівача, дозволяє підвищити загальну концентрацію бражного дистиляту із зменшеною витратою гріючої пари в бражну колону та дозволяє підвищити ефект гідроселекції за рахунок більшої кількості гідро-селекційної води без значного розбавлення кубової рідини (епюрату) епюраціної колони, а це, в свою чергу , зменшує витрати гріючої пари на концентрування спирту в ректифікаційній колоні. З’єднання зони відбору сивушного спирту паровою комунікацією з конденсатором сивушного спирту та повернення конденсату парів сивушного спирту у верхню частину епюраційної колони дозволяє виводити ці домішки з установки в більш концентрованому вигляді та покращити якість ректифікованого спирту. Подача води на гідроселекцію на 3-5 тарілку, рахуючи зверху, епюраційної колони забезпечує необхідну концентрацію спирту в головній фракції та дозволяє більш повно вилучати домішки спирту за рахунок подання води в оптимальній кількості, що позитивно впливає на якість спирту. Збільшення кількості тарілок в зоні пастеризації ректифікаційної колони та в колоні остаточного очищення забезпечує більш ефективне концентрування головних та кінцевих домішок та заважає їх проникненню в зону відбору ректифікованого спирту. З'єднання комунікації бражки з бражною колоною послідовно через нижню та верхню частини другою та першою секцією бражного підігрівача дозволяє організувати рух водно-спиртової пари, яка виходить із бражної колони та бражки, яка підігрівається цим паром по принципу "протипливу", що дає можливість нагрівати бражку до більш високої температури та зменшити додаткові витрати гріючої пари в бражну колону для підігріву бражки до температури кипіння. З'єднання верхньої тарілки колони концентрування летких домішок спирту із збірником лютерної води. конденсатором парів концентрату летких домішок, а тарілкою живлення - з кубовою частиною колони остаточного очищення, конденсаторами епюраційної, ректифікаційної клон та конденсатором сивушного спирту забезпе 2 36318 чує підвищення виходу спирту із одиниці сировини за рахунок більшої концентрації летких домішок в спиртовмісних відходах та скорочення їх кількості. Таким чином, використання цієї установки дозволяє підвищити якість спирту ректифікованого, зменшити витрати гріючої пари на процес брагоректифікації, та збільшити вихід ректифікованого спирту з одиниці сировини. На фігурі приведена схема установки для отримання спирту ректифікованого високоякісного. Установка складається з бражної 1, епюраційної 2, ректифікаційної 3, остаточного очищення 4 та колони концентрування летких домішок спирту 5, нижньої 6, верхньої 7 та водяної 8 секцій бражного підігрівача, конденсаторів 9, 10, 11, 12 та дефлегматорів 13, 14, 15, 16 відповідно бражної, епюраційної, ректифікаційної, остаточного очищення та концентрування летких домішок колон, збірника лютерної (гідроселекційної) води 17, конденсатора парів сивушного спирту 18, та конденсатора парів концентрату летких домішок 19. Ректифікаційна колона 3 установки має 86-88 тарілок, а колона остаточного очищення 4 обладнана 40-48 тарілками. Комунікація бражки з'єднана з бражною колоною 1 послідовно через нижню та верхню частини другої 7 та першої 6 секції бражного підігрівача. Низ першої секції 6 бражного підігрівача з'єднано трубопроводом з 30-32 тарілкою епюраційної колони 2. Комунікація фракцій бражного дистиляту другої 7 та водяної секції 8 бражного підігрівача і конденсатора 9 бражної колони зв’язана з верхньою тарілкою бражної колони 1 та 25-27 тарілкою епюраційної колони 2. Зона відбору сивушного спирту ректифікаційної колони З з'єднана паровою комунікацією з міжтрубним простором конденсатора сивушного спирту 18. Збірник лютерної води 17 зв'язаний з 3-5 тарілкою зверху епюраційної колони 2, верхня частина колони концентрування летких домішок 5 з'єднана із збірником лютерної води 17 та конденсатором парів концентрату летких домішок 19, а тарілкою живлення - з кубовою частиною колони остаточного очищення 4, конденсатором 10 епюраційної колони 2, конденсатором 11 ректифікаційної колони 3 і конденсатором сивушного спирту 18. Установка працює таким чином. Бражка послідовно проходить через нижню та верхню частини другої 7 та першої 6 секцій бражного підігрівача по принципу "противопливу", де нагрівається водно-спиртовими парами, які відходять з бражної колони 1, до температури близької до температури кипіння. Після чого бражка поступає на 3-5 тарілку бражної колони, рахуючи зверху''. Обігрів усіх колон установки здійснюється гріючою парою, яка подається до їх кубової частини. Низько концентрований по спирту конденсат бражного дистиляту із першої секції бражного підігрівана б подається в зону 30-32 тарілки епюраційної колони 2, де створюються сприятливі умови для вилучення головних домішок спирту. Більш концентровані по спирту фракції бражного дистиляту із другої 7, водяної 8 секцій бражного підігрівана та конденсатора 9 подаються в зону 25-27 тарілки епюраційної колони 2, а деяка їх частина повертається у вигляді флегми на верхню тарілку бражної колони 1. Це дає можливість підвищити загальну концентрацію спирту в бражному дистиляті та забезпечити оптимальні умови гідроселекції в епюраційній колоні. В епюраційній колоні 2 здійснюється концентрування та вилучення головних та частково кінцевих домішок спирту. Для більш повного вилучення цих домішок використовується гідроселекція за рахунок подання лютерної води із збірника 17 на 3-5 тарілку колони 2. Концентровані домішки у вигляді головної фракції (ГФ) відводяться з установки через конденсатор епюраційної колони 10. Звільнена від основної маси головних домішок кубова рідина епюраційної колони 2 - епюрат, прямує на тарілку живлення спиртової колони 3, в якій здійснюється концентрування спирту та вилучення проміжних та головних домішок. Вилучення нижніх проміжних домішок - сивушного масла (CM) здійснюється традиційним способом з нижньої частини колони 3. Відбір верхніх проміжних домішок - сивушного спирту (СС) здійснюється із зони 19-23 тарілок ректифікаційної колони у паровому стані. Пари сивушного спирту поступають до міжтрубного простору конденсатора 18 і після конденсації прямують у верхню частину епюраційної колони 2, звідки вони в більш концентрованому вигляді виводяться з установки разом з головною фракцією. Пари сивушного спирту можуть безпосередньо подаватись у верхню частину епюраційної колони (на схемі не вказано). У верхній пастеризаційній частині ректифікаційної колони 3 здійснюється накопичення головних домішок, які не повністю вилучились в епюраційній колоні 2. Ці домішки у вигляді непастеризованого спирту (НС) відводяться через конденсатор 11 на тарілку живлення колони 5. Ректифікований спирт з 66-72 тарілки (як у прототипі) ректифікаційної колони 3 подається на подальше очищення від летких домішок в колону остаточного очищення 4, яка має 40-48 тарілок. Робота колони остаточного очищення передбачена в режимі повторної епюрації, коли ключовими домішкамми спирту є головні та кінцеві домішки, або в режимі повторної ректифікації, коли ключовими є проміжні домішки. При роботі колони остаточного очищення 4 в режимі повторної епюрації ректифікований спирт з ректифікаційної колони подається на 25-30 тарілки колони 4, а головні та кінцеві домішки у вигляді метанольної фракції (МФ) відводяться з установки, при цьому спирт ректифікований високоякісний (СРВ) відбирається з кубової частини колони. При роботі колони остаточного очищення 4 в режимі повторної ректифікації спирт ректифікований високоякісний відбирається з верхньої частини колони 4, а проміжні домішки (ПД) відводяться з її кубової частини. Спиртовмісні відходи виробництва: головна фракція, сивушний спирт, непастеризований спирт, проміжні домішки відповідно з конденсатора 10 епюраційної колони 2, конденсатора сивушного спирту 18, конденсатора 11 ректифікаційної колони 3 та кубової частини остаточного очищення 4 відводяться на тарілку живлення колони 5, де за рахунок гріючої пари та лютерної води, яка подається із збірника 17 на верхню тарілку колони 5 3 36318 рату летких домішок (КЛД) відводяться з установки. Фіг. здійснюється подальше концентрування та вилучення летких домішок спирту, ці домішки концент 4 36318 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5

Дивитися

Додаткова інформація

Назва патенту англійською

Plant for production of high-quality rectified alcohol

Автори англійською

Hulyi Ivan Stepanovych, Tsyhankov Petro Semenovych, Shyian Petro Leonidovych, Shyian Petro Leonidocyh, Domaretskyi Vitalii Afanasovych, Artiukhov Volodymyr Yakovych, Syzko Valerii Borysovych

Назва патенту російською

Установка для получения спирта ректифицированного высококачественного

Автори російською

Гулый Иван Степанович, Цыганков Петр Семенович, Шиян Петр Леонидович, Домарецкий Виталий Афанасиевич, Артюхов Владимир Яковлевич, Сизько Валерий Борисович

МПК / Мітки

МПК: B01D 3/14, B01D 3/00

Мітки: ректифікованого, високоякісного, спирту, установка, отримання
