Блокований інтрамедулярний фіксатор

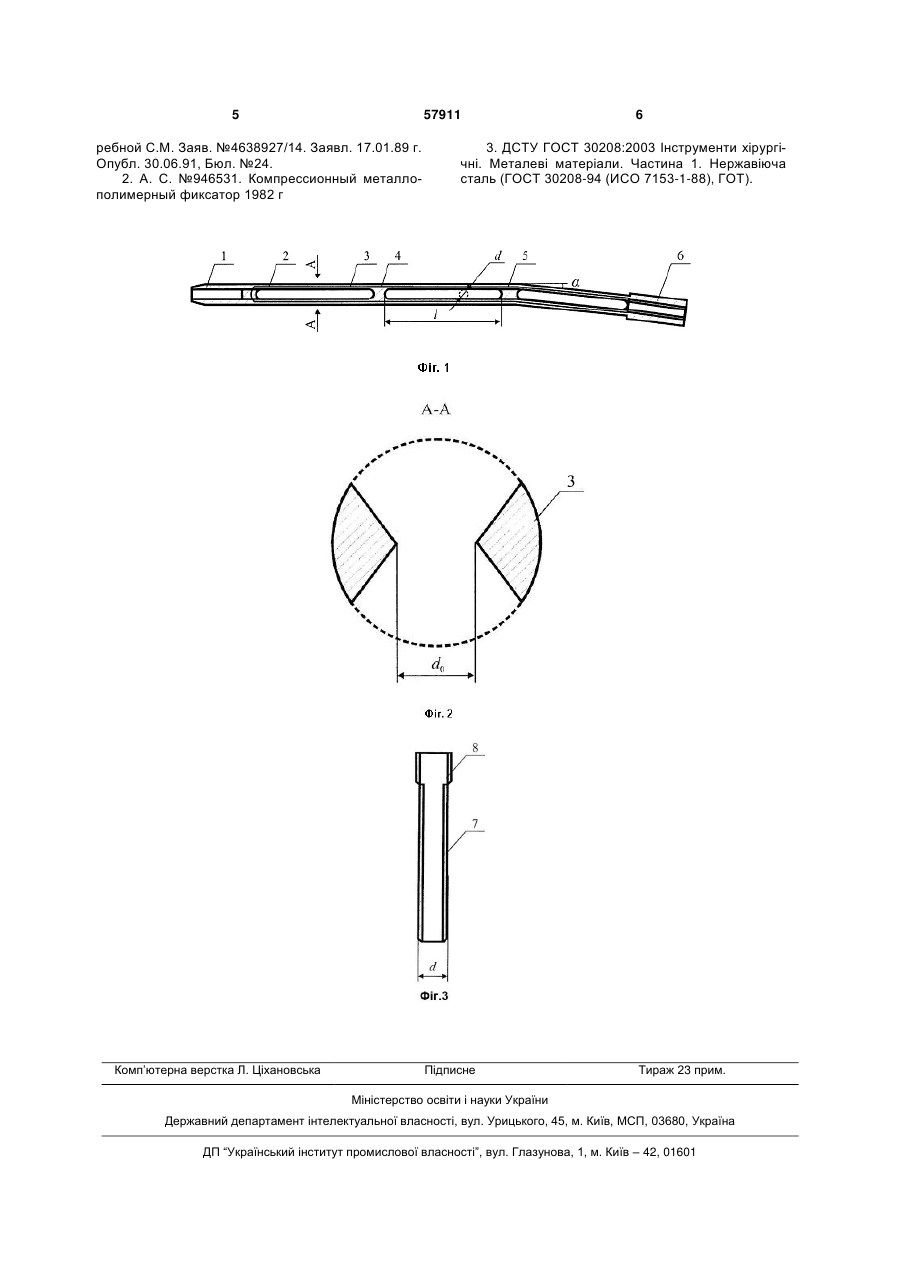

1. Блокований інтрамедулярний фіксатор, що містить стрижень, кінці якого мають у проксимальному та дистальному торцях наскрізні осьові отвори, який відрізняється тим, що містить повздовжні отвори для блокуючих гвинтів, виконані перпендикулярно до його центральної осі, при 3 фіксатора, що містить стрижень кінці якого мають у проксимальному та дистальному торцях наскрізні осьові отвори, яке полягає у тому, що він містить повздовжні отвори для блокуючих гвинтів, виконані перпендикулярно до його центральної вісі при цьому їх довжина l більша за діаметр d різьби блокуючих гвинтів; переріз вказаних отворів являє собою два зустрічно направлені вершинами конуси таким чином, що відстань між вершинами d0 співпадає з діаметром d різьби блокуючого гвинта; стрижень на заданій відстані від ввідного торця він виконаний під певним необхідним кутом а>0; стрижень між повздовжніми отворами виконано пустотілим таким чином, що не послаблює механічну міцність його конструкції. Тому ознака, яка заявляється - містить повздовжні отвори для блокуючи гвинтів, виконані перпендикулярно до його центральної вісі при цьому їх довжина l більша за діаметр d різьби блокуючих гвинтів; переріз вказаних отворів являє собою два зустрічно направлені вершинами конуси таким чином, що відстань між вершинами d0 співпадає з діаметром d різьби блокуючого гвинта; стрижень на заданій відстані від ввідного торця він виконаний під певним необхідним кутом а>0; стрижень між повздовжніми отворами виконано пустотілим таким чином, що не послаблює механічну міцність його конструкції - забезпечує заявленому пристрою необхідний "винахідницький рівень". Використання запропонованого пристрою не вимагає спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах медично-приладобудівного напрямку. На Фіг.1 представлено схематичну конструкцію одного з можливих варіантів запропонованого фіксатора. На Фіг.2 представлено один з можливих варіантів перерізів різьбової зони пристрою, що пропонується. На Фіг. 3 представлено один з можливих варіантів блокуючого гвинта до пристрою, що пропонується. Блокований інтрамедулярний фіксатор , що заявляється складається з стрижня (Фіг.1), що містить на проксимальному торці 1 отвір співвісний з центральною віссю стрижня. Вздовж тіла стрижня виконані перпендикулярно до його центральної вісь повздовжні отвори 2 для блокуючих гвинтів, при цьому l довжина отворів більша за діаметр блокуючи гвинтів d (l>d). Переріз блокуючого інтрамедулярного фіксатора в області отвору являє собою два зустрічно направлені вершинами конуси 3 (Фіг.2). Відстань d0 між вершинами конусів виконується однаковою з діаметром блокую чого гвинта. Конструкція елементу передбачає значну механічну міцність у зв'язку з чим між повздовжніми отворами виконані перегородки 4. В представленому виконанні блокуючий інтрамедулярний фіксатор має на певні відстані від ввідного торця точку 5 починаючи з якої він виконується під певним кутом а>0 до центральної вісі. Далі конструкція містить дистальний торець 6, в якому виконано осьовий отвір з різьбою. На Фіг.3 представлений гвинт що використовується для такого 57911 4 виду конструкції, він містить тіло гвинта з основною різьбою 7 та головку з різьбою на боковій поверхні 8. Пристрій, що заявляється працює наступним чином при наявності медичних показів, до оперативного лікування використовується блокуючий інтрамедулярний фіксатор представленої конструкції. Для цього в одному з кісткових відламків виконують отвір. Через вказаний отвір через попередньо виконаний елемент дистальним торцем 1 вводять один з відламків та обережно через кістково-мозковий канал проводять до перелому. Далі проводять по кістково-мозковому каналу другого відламку. Введення виконується за допомогою стандартного пристрою приєднаного через різьбу проксимального торця 6 блокуючого інтрамедулярного фіксатора. Далі за допомогою фіксаційної системи виконується направлення свердлильної установки для виконаній отворів в кістці (для спрощення розуміння поданої інформації на фігурах система та установка не представлені). Далі за допомогою гвинтів (Фіг.3) проводиться проксимальне та дистальне блокування. При цьому гвинт прокручується через повздовжні отвори 2 так, що його різьба діаметром d описує відстань між вершинами конусів d0, які утворює поперечний переріз фіксатора в цій точці його довжини. Подальшим прокручуванням гвинт заглиблюється в протилежну стінку кістки і таким чином фіксує її з двох сторін. Бічна сторона головки гвинта має різьбу відповідну до різьби тіла гвинта, що забезпечує можливість його закрутити в глибину по рівень торця співпадаючого з бічною поверхнею кістки. На певній відстані від ввідного торця блокуючий інтрамедулярний фіксатор виконується під певним кутом а>0. Використання такого виду конструкції дасть можливість зменшити час оперативного втручання при лікуванні переломів кісток. Точність попадання гвинта в отвір збільшить в l/d раз. Як показали попередні розрахунки для ефективної фіксації складних переломів можна використовувати l/3d гвинтів в одній площині через один повздовжній отвір без послаблення механічної міцності кістки. Матеріал для блокуючого інтрамедулярного фіксатора представленої форми пропонується нержавіюча сталь [3]. Необхідно також відмітити, що можливість посадки гвинтів вглибину спів розмірно з бічною поверхнею зменшує травматичність, а фіксація гвинта в протилежних стінках кістки до зменшення навантаження на кістку при лікуванні перелому. При цьому відсутність необхідності виконувати пересвердлювання отвору у випадку непопадання в різьбу призводить до значного скорочення часу оперативного лікування. Пристрій проходить попередні тестування на кафедрі травматології, ортопедії та нейрохірургії ВДМУ, для остеосинтезу переломів кісток з метою подальшого впровадження у серійне виробництво. Література: 1. А.С. №1659034, МПК 5А61В17/58, Россия, Устройство для компрессионного остеосинтеза отломков трубчатих костей. / Жеребной М.А., Же 5 57911 ребной С.М. Заяв. №4638927/14. Заявл. 17.01.89 г. Опубл. 30.06.91, Бюл. №24. 2. А. С. №946531. Компрессионный металлополимерный фиксатор 1982 г Комп’ютерна верстка Л. Ціхановська 6 3. ДСТУ ГОСТ 30208:2003 Інструменти хірургічні. Металеві матеріали. Частина 1. Нержавіюча сталь (ГОСТ 30208-94 (ИСО 7153-1-88), ГОТ). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
