Розпилювальний пристрій з гасінням коливань

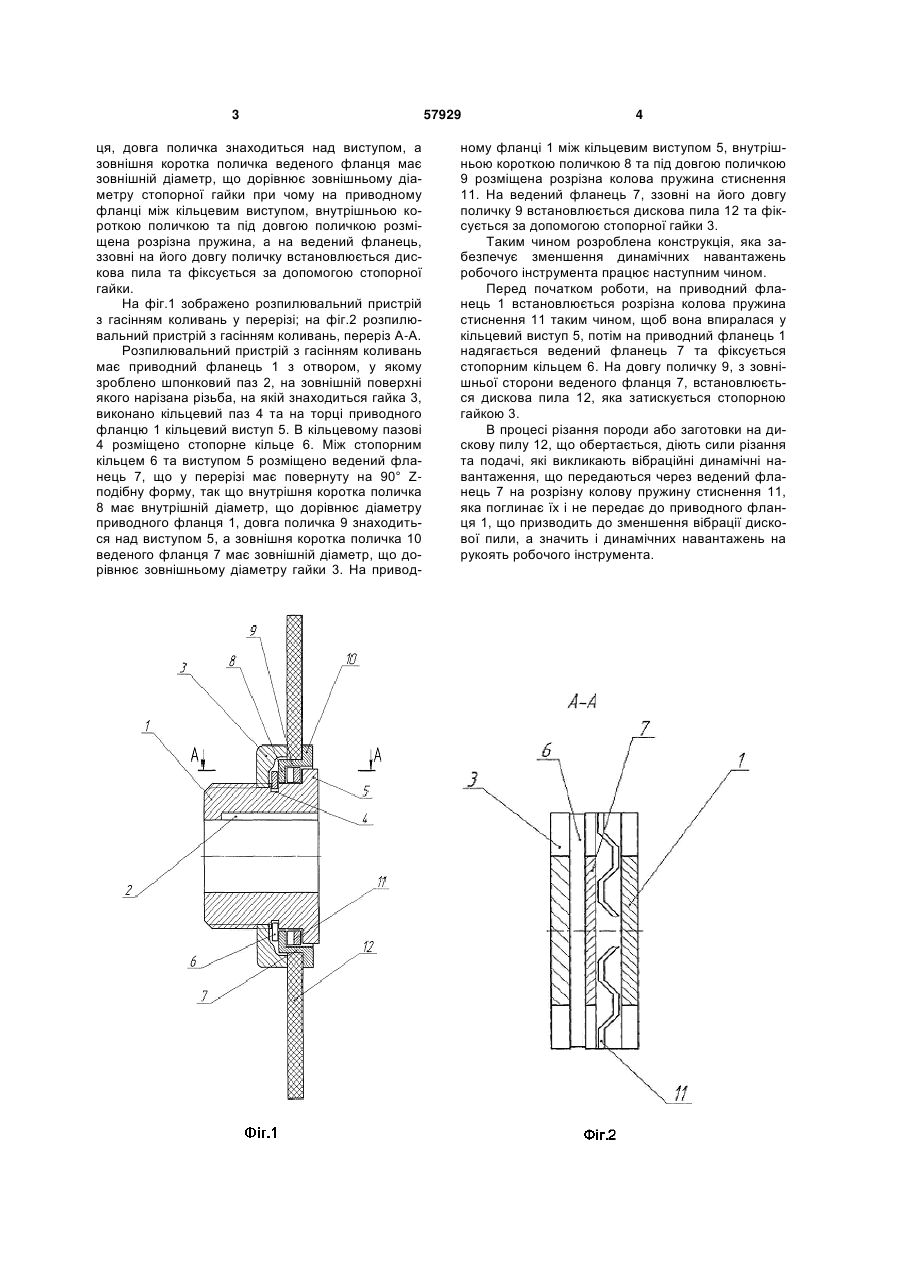

Розпилювальний пристрій з гасінням коливань, що має приводний фланець, на який встановлюють дискову пилу та притискують його за допомогою стопорної гайки, який відрізняється тим, що з метою спрощення конструкції, збільшення стійкості дискової пили та зменшення динамічних навантажень на рукоять інструмента розпилювальний пристрій має приводний фланець з отвором, у якому виконано шпонковий паз, на зовнішній поверхні якого нарізана різьба, на якій 3 ця, довга поличка знаходиться над виступом, а зовнішня коротка поличка веденого фланця має зовнішній діаметр, що дорівнює зовнішньому діаметру стопорної гайки при чому на приводному фланці між кільцевим виступом, внутрішньою короткою поличкою та під довгою поличкою розміщена розрізна пружина, а на ведений фланець, ззовні на його довгу поличку встановлюється дискова пила та фіксується за допомогою стопорної гайки. На фіг.1 зображено розпилювальний пристрій з гасінням коливань у перерізі; на фіг.2 розпилювальний пристрій з гасінням коливань, переріз А-А. Розпилювальний пристрій з гасінням коливань має приводний фланець 1 з отвором, у якому зроблено шпонковий паз 2, на зовнішній поверхні якого нарізана різьба, на якій знаходиться гайка 3, виконано кільцевий паз 4 та на торці приводного фланцю 1 кільцевий виступ 5. В кільцевому пазові 4 розміщено стопорне кільце 6. Між стопорним кільцем 6 та виступом 5 розміщено ведений фланець 7, що у перерізі має повернуту на 90° Zподібну форму, так що внутрішня коротка поличка 8 має внутрішній діаметр, що дорівнює діаметру приводного фланця 1, довга поличка 9 знаходиться над виступом 5, а зовнішня коротка поличка 10 веденого фланця 7 має зовнішній діаметр, що дорівнює зовнішньому діаметру гайки 3. На привод 57929 4 ному фланці 1 між кільцевим виступом 5, внутрішньою короткою поличкою 8 та під довгою поличкою 9 розміщена розрізна колова пружина стиснення 11. На ведений фланець 7, ззовні на його довгу поличку 9 встановлюється дискова пила 12 та фіксується за допомогою стопорної гайки 3. Таким чином розроблена конструкція, яка забезпечує зменшення динамічних навантажень робочого інструмента працює наступним чином. Перед початком роботи, на приводний фланець 1 встановлюється розрізна колова пружина стиснення 11 таким чином, щоб вона впиралася у кільцевий виступ 5, потім на приводний фланець 1 надягається ведений фланець 7 та фіксується стопорним кільцем 6. На довгу поличку 9, з зовнішньої сторони веденого фланця 7, встановлюється дискова пила 12, яка затискується стопорною гайкою 3. В процесі різання породи або заготовки на дискову пилу 12, що обертається, діють сили різання та подачі, які викликають вібраційні динамічні навантаження, що передаються через ведений фланець 7 на розрізну колову пружину стиснення 11, яка поглинає їх і не передає до приводного фланця 1, що призводить до зменшення вібрації дискової пили, а значить і динамічних навантажень на рукоять робочого інструмента. 5 Комп’ютерна верстка Т. Чепелева 57929 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
