Вібраційний висіваючий апарат

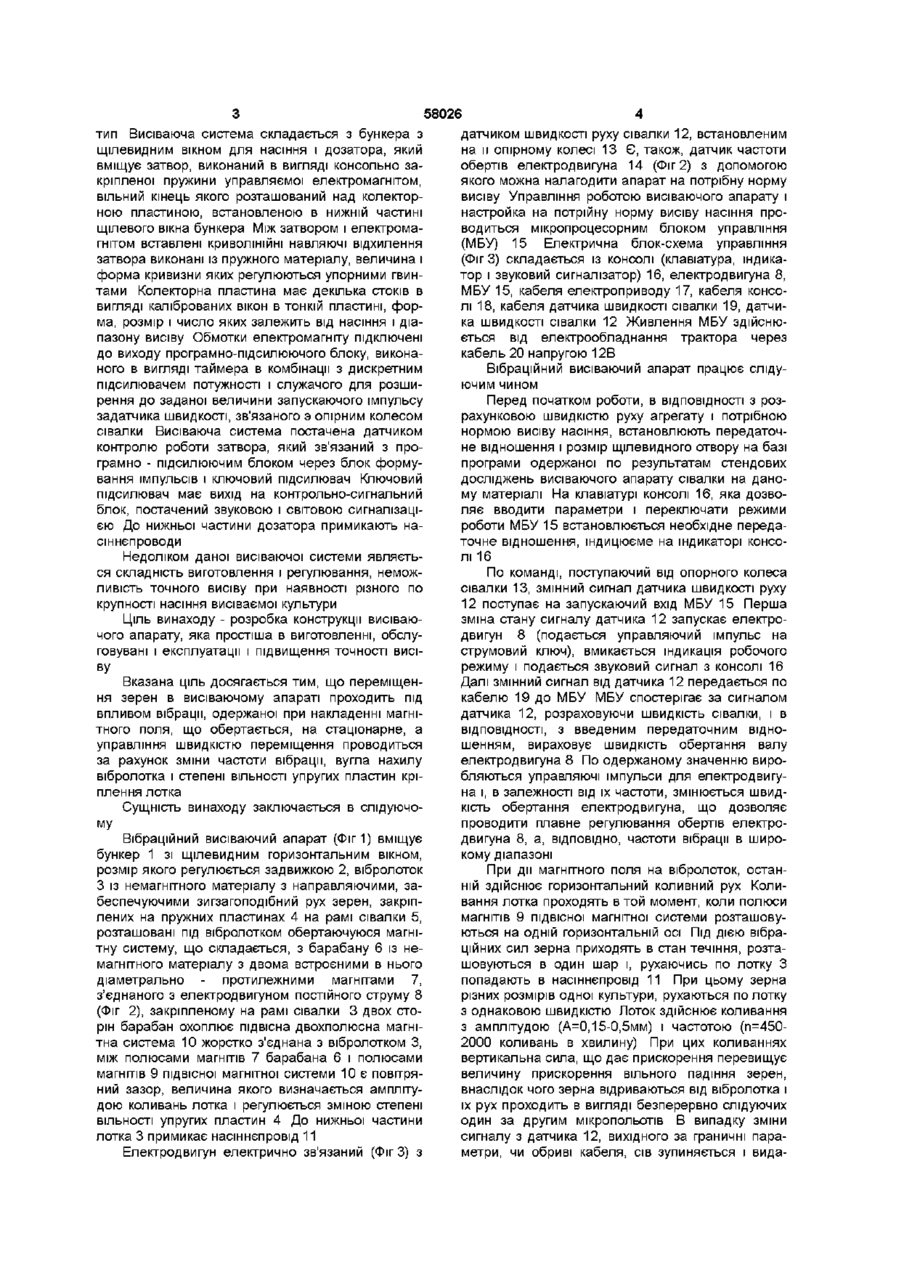

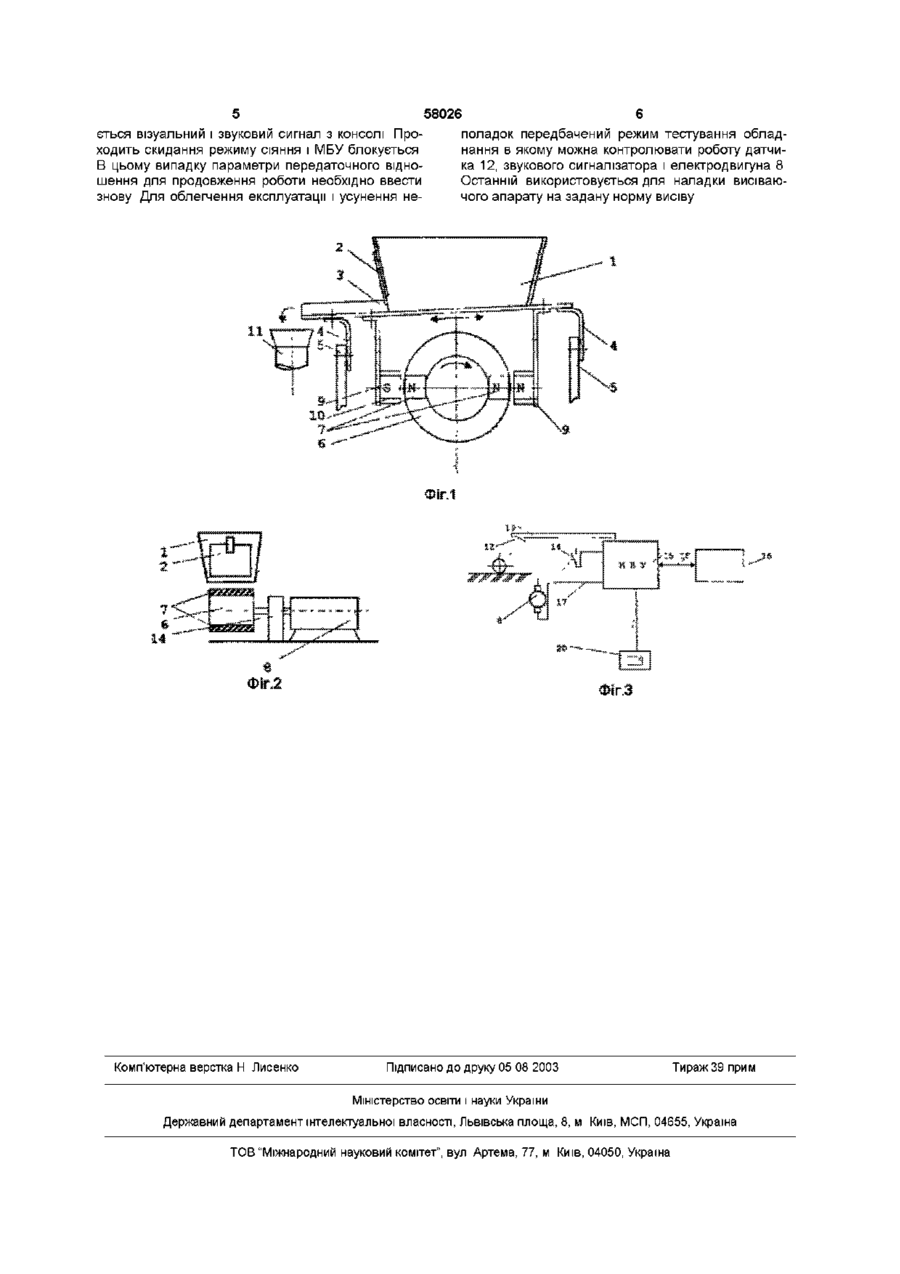

1 Вібраційний висіваючий апарат, що містить бункер зі щілеподібним вікном для насіння, датчик швидкості, електрично зв'язаний з опорним колесом сівалки, і блок керування, насіннєпроводи, який відрізняється тим, що з метою підвищення точності висіву насіння і спрощення конструкції висіваючого апарата транспортування зерен і регулювання норм висіву насіння різної крупності проводиться впливом на них вібрації, одержаної накладенням на магнітне поле барабана, що обертається, магнітного поля двополюсної ПІДВІСКИ Винахід відноситься до сільськогосподарського машинобудування, а саме, до вібраційних висіваючих апаратів, які можуть бути використані для висіву сипучого матеріалу, ядохімікатів і висіву насіння сільськогосподарських культур Відомий вібраційний висіваючий апарат сівалки (АС №997626, А17/00, 23 02 83 Бюл №7) вміщуючий розміщену на опірних колесах раму, на якій встановлені поперек руху трубчаті штанги з висівними отворами і встановленими в них заслінками і механізмом віброприводу штанг виконаний в вигляді гідроциліндру, робочі порожнини якого з'єднані з золотниковим розподілювачем, при чому золотник розподілювача кінематично зв'язаний з опірними колесами сівалки за допомогою кулачкового чи кривошипно-шатунного механізму Недоліком такого висіваючого апарату являється нерівномірний висів насіння при ЗМІНІ ШВИД КОСТІ руху сівалки і ненадійність в роботі Для підвищення надійності висіваючого апара магнітної системи, з'єднаної з вібролотком, охоплюючої барабан з двох протилежних сторін з повітряним зазором, величина якого визначається амплітудою коливань лотка і регулюється зміною степеня ВІЛЬНОСТІ пружних пластин кріплення лотка до рами сівалки 2 Вібраційний висіваючий апарат за п 1, який відрізняється тим, що магнітна система, що обертається, барабана створена парною КІЛЬКІСТЮ магнітів одноіменної полярності, а двополюсна підвісна магнітна система одержана двома магнітами різноіменної полярності 3 Вібраційний висіваючий апарат за п 1, який відрізняється тим, що керування висівом насіння проводять мікропроцесорним блоком керування за допомогою давачів швидкості руху сівалки і електродвигуна барабана 4 Вібраційний висіваючий апарат за п 1, який відрізняється тим, що амплітуда і частота коливань вібролотка визначається КІЛЬКІСТЮ магнітів в магнітних системах, довжиною пружних пластин ПІДВІСКИ І величиною повітряного зазору ту була запропонована конструкція вібраційного висіваючого апарату (АС №1371562, SU А01С7/00.7/16, 07 02 88 Бюл №5), вміщаючого бункер з розташованими поперек руху рівновеликими трубчатими штангами з висівними отворами зв'язаними між собою механізмом їх віброприводу у взаємнопротилежних направляючих в поперечно-поздовжній площині і встановлені в жорстко закріплених з ними циліндрах, при чому осі симетрії штанг розташовані під вуглом до осей симетрії циліндрів, а останні розміщені горизонтально в поперечно - вертикальній площині в закріплених на рамі сівалки роликах Недоліком такого висіваючого апарату являється нестійкість висіву насіння із-за нерівномірного розподілення їх по січенню штанг і нерівномірність висіву із-за пробуксовки колес сівалки Найбільш близькою по технічному рішенню являється висіваюча система (А С №2056716, RU А01С7/04, 27 03 96 Бюл №9), прийнята за прото о 00 ю тип Висіваюча система складається з бункера з щілевидним вікном для насіння і дозатора, який вміщує затвор, виконаний в вигляді консольно закріпленої пружини управляємої електромагнітом, вільний кінець якого розташований над колекторною пластиною, встановленою в нижній частині щілевого вікна бункера Між затвором і електромагнітом вставлені криволінійні навляючі відхилення затвора виконані із пружного матеріалу, величина і форма кривизни яких регулюються упорними гвинтами Колекторна пластина має декілька стоків в вигляді каліброваних вікон в тонкій пластині, форма, розмір і число яких залежить від насіння і діапазону висіву Обмотки електромагніту підключені до виходу програмно-підсилюючого блоку, виконаного в вигляді таймера в комбінації з дискретним підсилювачем потужності і служачого для розширення до заданої величини запускаючого імпульсу задатчика швидкості, зв'язаного э опірним колесом сівалки Висіваюча система постачена датчиком контролю роботи затвора, який зв'язаний з програмно - підсилюючим блоком через блок формування імпульсів і ключовий підсилювач Ключовий підсилювач має вихід на контрольно-сигнальний блок, постачений звуковою і світовою сигналізацією До нижньої частини дозатора примикають насіннєпроводи Недоліком даної висіваючої системи являється складність виготовлення і регулювання, неможливість точного висіву при наявності різного по крупності насіння висіваємої культури Ціль винаходу - розробка конструкції висіваючого апарату, яка простіша в виготовленні, обслуговувані і експлуатації і підвищення точності висіву Вказана ціль досягається тим, що переміщення зерен в висіваючому апараті проходить під впливом вібрації, одержаної при накладенні магнітного поля, що обертається, на стаціонарне, а управління швидкістю переміщення проводиться за рахунок зміни частоти вібрації, вугла нахилу вібролотка і степені ВІЛЬНОСТІ упругих пластин кріплення лотка Сущність винаходу заключається в слідуючому Вібраційний висіваючий апарат (Фіг1) вміщує бункер 1 зі щілевидним горизонтальним вікном, розмір якого регулюється задвижкою 2, вібролоток З із немагнітного матеріалу з направляючими, забеспечуючими зигзагоподібний рух зерен, закріплених на пружних пластинах 4 на рамі сівалки 5, розташовані під вібролотком обертаючуюся магнітну систему, що складається, з барабану 6 із немагнітного матеріалу з двома встроєними в нього діаметрально - протилежними магнітами 7, з'єднаного з електродвигуном постійного струму 8 (Фіг 2), закріпленому на рамі сівалки 3 двох сторін барабан охоплює підвісна двохполюсна магнітна система 10 жорстко з'єднана з вібролотком З, між полюсами магнітів 7 барабана 6 і полюсами магнітів 9 підвісної магнітної системи 10 є повітряний зазор, величина якого визначається амплітудою коливань лотка і регулюється зміною степені ВІЛЬНОСТІ упругих пластин 4 До нижньої частини лотка 3 примикає насіннєпровід 11 Електродвигун електрично зв'язаний (ФігЗ) з 58026 датчиком швидкості руху сівалки 12, встановленим на и опірному колесі 13 Є, також, датчик частоти обертів електродвигуна 14 (Фіг 2) з допомогою якого можна налагодити апарат на потрібну норму висіву Управління роботою висіваючого апарату і настройка на потрійну норму висіву насіння проводиться мікропроцесорним блоком управління (МБУ) 15 Електрична блок-схема управління (ФігЗ) складається із консолі (клавіатура, індикатор і звуковий сигналізатор) 16, електродвигуна 8, МБУ 15, кабеля електроприводу 17, кабеля консолі 18, кабеля датчика швидкості сівалки 19, датчика швидкості сівалки 12 Живлення МБУ здійснюється від електрообладнання трактора через кабель 20 напругою 12В Вібраційний висіваючий апарат працює слідуючим чином Перед початком роботи, в ВІДПОВІДНОСТІ З розрахунковою швидкістю руху агрегату і потрібною нормою висіву насіння, встановлюють передаточне відношення і розмір щілевидного отвору на базі програми одержаної по результатам стендових досліджень висіваючого апарату сівалки на даному матеріалі На клавіатурі консолі 16, яка дозволяє вводити параметри і переключати режими роботи МБУ 15 встановлюється необхідне передаточне відношення, індицюєме на індикаторі консолі 16 По команді, поступаючий від опорного колеса сівалки 13, змінний сигнал датчика швидкості руху 12 поступає на запускаючий вхід МБУ 15 Перша зміна стану сигналу датчика 12 запускає електродвигун 8 (подається управляючий імпульс на струмовий ключ), вмикається індикація робочого режиму і подається звуковий сигнал з консолі 16 Далі змінний сигнал від датчика 12 передається по кабелю 19 до МБУ МБУ спостерігає за сигналом датчика 12, розраховуючи швидкість сівалки, і в ВІДПОВІДНОСТІ, з введеним передаточним відношенням, вираховує швидкість обертання валу електродвигуна 8 По одержаному значенню виробляються управляючі імпульси для електродвигуна і, в залежності від їх частоти, змінюється швидкість обертання електродвигуна, що дозволяє проводити плавне регулювання обертів електродвигуна 8, а, ВІДПОВІДНО, частоти вібрації в широкому діапазоні При дії магнітного поля на вібролоток, останній здійснює горизонтальний коливний рух Коливання лотка проходять в той момент, коли полюси магнітів 9 підвісної магнітної системи розташовуються на одній горизонтальній осі Під дією вібраційних сил зерна приходять в стан течіння, розташовуються в один шар і, рухаючись по лотку З попадають в насіннєпровід 11 При цьому зерна різних розмірів одної культури, рухаються полотку з однаковою швидкістю Лоток здійснює коливання з амплітудою (А=0,15-0,5мм) і частотою (п=4502000 коливань в хвилину) При цих коливаннях вертикальна сила, що дає прискорення перевищує величину прискорення вільного падіння зерен, внаслідок чого зерна відриваються від вібролотка і їх рух проходить в вигляді безперервно слідуючих один за другим мікропольотів В випадку зміни сигналу з датчика 12, вихідного за граничні параметри, чи обриві кабеля, сів зупиняється і вида ється візуальний і звуковий сигнал з консолі Проходить скидання режиму сіяння і МБУ блокується В цьому випадку параметри передаточного відношення для продовження роботи необхідно ввести знову Для облегчения експлуатації і усунення не 58026 поладок передбачений режим тестування обладнання в якому можна контролювати роботу датчика 12, звукового сигналізатора і електродвигуна 8 Останній використовується для наладки висіваючого апарату на задану норму висіву ФІГ. «г.; Комп'ютерна верстка Н Лисенко Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
