Пристрій для кліматизації

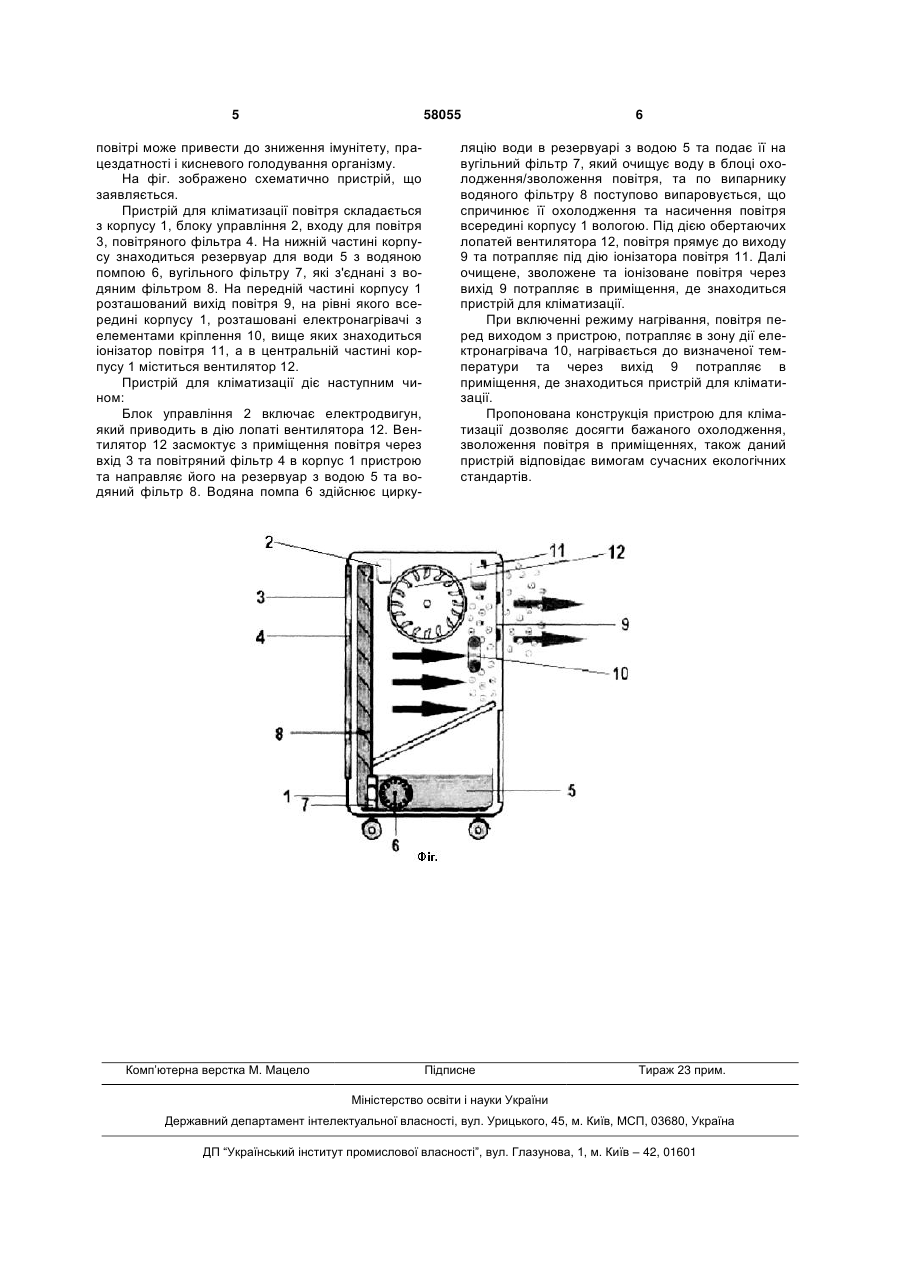

1. Пристрій для кліматизації, що містить корпус, вхід і вихід, виконані відповідно на задній та передній частині корпусу, вентилятор, електронагрівачі з елементами кріплення, блок управління, який відрізняється тим, що додатково містить повітряний фільтр, встановлений на вході пристрою, та блок охолодження та зволоження повітря, що складається з резервуара для води, розмі 3 управління розміщений на верхній частині корпусу [Патент РФ № 94675, F24H3/04, опубл. 27.05.2010 р.]. Даний тепловентилятор працює тільки в режимі примусового нагрівання повітря та мінімального охолодження. Відомий тепловентилятор [Патент РФ № 2201557, МПК F24H3/04, опубл. 27.03.2003], вибраний як прототип, що містить корпус, сітчастий вхід і вихід, вентилятор, електронагрівачі з елементами кріплення, блок управління і терморегулятор, забезпечений послідовно розташованими усередині корпусу і сполученими між собою рамами, одна з яких із закріпленим на ній вентилятором розташована поблизу входу, а інша, в якій встановлені електронагрівачі, розташована поблизу виходу, електронагрівачі виконані у вигляді пакету, набраного з паралельно розташованих одна над іншою плоских прямокутних керамічних пластин, одна з поверхонь кожної покрита керамічним композиційним резистивним шаром, кінцеві сторони кожної пластини сполучені електрично паралельно, а елементи кріплення електронагрівачів виконані у вигляді пружних затискачів, закріплених на двох контактах, сполучених через ізолятори із стійками рами поблизу виходу. Незважаючи на те, що даний тепловентилятор має простоту в керуванні, малі габарити та виконує функцію обігріву повітря і також має можливість охолодження повітря до певної межі, дане охолодження не забезпечує достатнього охолодження при високій температурі навколишнього середовища та в ньому не передбачено режиму зволоження та іонізації повітря. Також робота пристрою основана на примусовій циркуляції повітря в приміщенні, що приводить до недостатньої вентиляції приміщення та очищення повітря. Спільними ознаками прототипу та корисної моделі, що заявляється є те, що дані пристрої мітять корпус, сітчасті вхід та вихід, вентилятор, електронагрівачі з елементами кріплення, блок управління. В основу корисної моделі поставлена задача підвищення ефективності охолодження, незалежно від кліматичних та погодних умов, забезпечення зволоження та якості очищення повітря шляхом введення в конструкцію пристрою додаткових елементів Поставлена задача вирішується тим, що у відомому пристрої для кліматизації, що містить корпус, сітчасті вхід і вихід, виконані відповідно на задній та передній частині корпусу, вентилятор, електронагрівачі з елементами кріплення, блок управління, згідно корисної моделі на вході додатково встановлено повітряний фільтр та даний пристрій додатково обладнано блоком охолодження та зволоження повітря, що складається з резервуару для води, розміщеному в нижній частині корпусу, водяної помпи та водяного фільтру, які з'єднані між собою послідовно. В іншій конкретній формі виконання в пристрої для кліматизації резервуар для води виконано з можливістю знімання та в резервуар для води додатково встановлено вугільний фільтр. Також заявлений пристрій додатково обладнано іонізатором повітря. 58055 4 Повітряний фільтр виконаний з спеціального сітчастого матеріалу, чутливого до світла. Даний фільтр абсорбує і розкладає шкідливі гази, заздалегідь видаляє з повітря мікрочастки менше 10 мкм. Виконання фільтру з світлочутливого матеріалу, що має властивість підживлюватися від будьякого джерела освітлення, забезпечує тривалий ефект очищення повітря. Далі повітря проходить через так званий НЕРА - фільтр, який є складовою частиною повітряного фільтру. НЕРА - фільтр має пилонепроникну структуру і здатний видаляти з повітря мікрочастки пилу менше 0,3 мкм, забезпечуючи очищення повітря до 99,92 %. З його допомогою швидко нейтралізуються неприємні/дратівливі або різкі запахи, що знаходяться в повітрі (сигаретний дим, формалін, запах лаку, фарби, клею, тощо). Введення в конструкцію пристрою для кліматизації блока охолодження та зволоження повітря дає змогу підвищити ефективність охолодження повітря та забезпечити зволоження повітря, понижуючи його температуру в залежності від температури навколишнього середовища та відносної вологості, таким чином, що встановлена температура буде відповідати нормам комфортних умов для життєдіяльності людини, тварин або рослин на певному місці перебування. Охолодження повітря супроводжується насиченням його вологою, що надає відчуття свіжості, бадьорості для життєвого тонусу організму людини і оптимізує мікроклімат, створюючи комфортні і сприятливі умови. Відомо, що оптимальним діапазоном відносної вологості вважається 30-60 %, а надлишкова вологість, особливо в поєднанні з високою температурою повітря, погіршує теплообмін людини з навколишнім середовищем, що приводить до перегрівання організму. При низькій вологості збільшується віддача тепла за рахунок інтенсивного випаровування вологи з поверхні тіла, слизові оболонки дихальних шляхів висихають, що спричинює проникнення хвороботворних мікроорганізмів в органи дихання та збільшується ризик захворювання простудними та іншими захворюваннями. Використання в пристрої для кліматизації блока охолодження та зволоження дає змогу підтримувати відносну вологість повітря не нижче 40 %. Для аромотерапії, профілактики багатьох дихальних захворювань, або просто для ароматизації повітря, в резервуар з водою можна додавати рідкі ароматизатори, відвари з трав, загальнодихальні спиртові інгалятори (евкаліпт і тому подібне). Аромотерапію використовують не лише для інгаляцій, а і для загальної профілактичної та тонізуючої дії на організм людини. Введення в пристрій для кліматизації додатково іонізатора повітря, здійснюється відновлення та підтримка оптимального іонного балансу в приміщеннях. Процес штучної іонізації повітря за допомогою іонізатора повітря здійснюється для компенсації дефіциту або відсутності корисних для здоров'я негативних іонів. Іонізація повітря - це процес насичення повітря корисними людському організму іонами - аероіонами, завдяки яким повітря стає м'якшим і насиченим киснем, тобто таким, яке потрібне людині для життя, а нестача кисню в 5 58055 повітрі може привести до зниження імунітету, працездатності і кисневого голодування організму. На фіг. зображено схематично пристрій, що заявляється. Пристрій для кліматизації повітря складається з корпусу 1, блоку управління 2, входу для повітря 3, повітряного фільтра 4. На нижній частині корпусу знаходиться резервуар для води 5 з водяною помпою 6, вугільного фільтру 7, які з'єднані з водяним фільтром 8. На передній частині корпусу 1 розташований вихід повітря 9, на рівні якого всередині корпусу 1, розташовані електронагрівачі з елементами кріплення 10, вище яких знаходиться іонізатор повітря 11, а в центральній частині корпусу 1 міститься вентилятор 12. Пристрій для кліматизації діє наступним чином: Блок управління 2 включає електродвигун, який приводить в дію лопаті вентилятора 12. Вентилятор 12 засмоктує з приміщення повітря через вхід 3 та повітряний фільтр 4 в корпус 1 пристрою та направляє його на резервуар з водою 5 та водяний фільтр 8. Водяна помпа 6 здійснює цирку Комп’ютерна верстка М. Мацело 6 ляцію води в резервуарі з водою 5 та подає її на вугільний фільтр 7, який очищує воду в блоці охолодження/зволоження повітря, та по випарнику водяного фільтру 8 поступово випаровується, що спричинює її охолодження та насичення повітря всередині корпусу 1 вологою. Під дією обертаючих лопатей вентилятора 12, повітря прямує до виходу 9 та потрапляє під дію іонізатора повітря 11. Далі очищене, зволожене та іонізоване повітря через вихід 9 потрапляє в приміщення, де знаходиться пристрій для кліматизації. При включенні режиму нагрівання, повітря перед виходом з пристрою, потрапляє в зону дії електронагрівача 10, нагрівається до визначеної температури та через вихід 9 потрапляє в приміщення, де знаходиться пристрій для кліматизації. Пропонована конструкція пристрою для кліматизації дозволяє досягти бажаного охолодження, зволоження повітря в приміщеннях, також даний пристрій відповідає вимогам сучасних екологічних стандартів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
