Спосіб відновлення роботоздатності колінчатих валів
Формула / Реферат
Спосіб відновлення роботоздатності колінчатих валів, який полягає в тому, що корінні і шатунні шийки наплавляють під шаром флюсу дротом Нп-30ХГСА, який відрізняється тим, що з метою підвищення якості і створення умов механізації та уніфікації способу відновлення їх наплавляють сумісно із розтягненням із зусиллям 2,5-4,0 кН, а остигання деталі проводять в термосі із швидкістю зменшення температури не більше 4-5 °С без видалення шлакової кірки з наплавлених поверхонь.
Текст

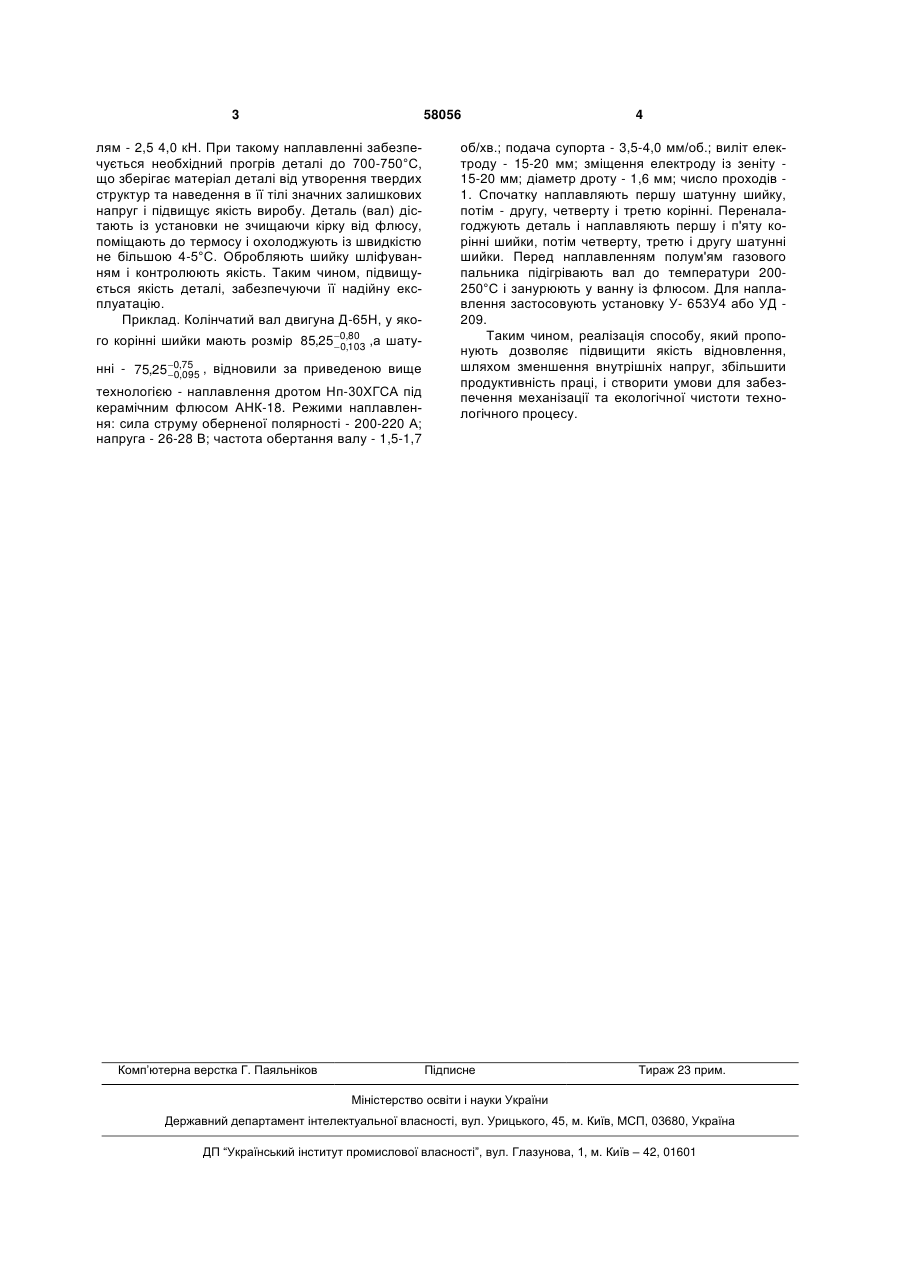

Спосіб відновлення роботоздатності колінчатих валів, який полягає в тому, що корінні і шатунні 3 58056 лям - 2,5 4,0 кН. При такому наплавленні забезпечується необхідний прогрів деталі до 700-750°С, що зберігає матеріал деталі від утворення твердих структур та наведення в її тілі значних залишкових напруг і підвищує якість виробу. Деталь (вал) дістають із установки не зчищаючи кірку від флюсу, поміщають до термосу і охолоджують із швидкістю не більшою 4-5°С. Обробляють шийку шліфуванням і контролюють якість. Таким чином, підвищується якість деталі, забезпечуючи її надійну експлуатацію. Приклад. Колінчатий вал двигуна Д-65Н, у яко80 го корінні шийки мають розмір 85,250,,103 ,а шату0 нні - 75,250,,75 , відновили за приведеною вище 0 095 технологією - наплавлення дротом Нп-30ХГСА під керамічним флюсом АНК-18. Режими наплавлення: сила струму оберненої полярності - 200-220 А; напруга - 26-28 В; частота обертання валу - 1,5-1,7 Комп’ютерна верстка Г. Паяльніков 4 об/хв.; подача супорта - 3,5-4,0 мм/об.; виліт електроду - 15-20 мм; зміщення електроду із зеніту 15-20 мм; діаметр дроту - 1,6 мм; число проходів 1. Спочатку наплавляють першу шатунну шийку, потім - другу, четверту і третю корінні. Переналагоджують деталь і наплавляють першу і п'яту корінні шийки, потім четверту, третю і другу шатунні шийки. Перед наплавленням полум'ям газового пальника підігрівають вал до температури 200250°С і занурюють у ванну із флюсом. Для наплавлення застосовують установку У- 653У4 або УД 209. Таким чином, реалізація способу, який пропонують дозволяє підвищити якість відновлення, шляхом зменшення внутрішніх напруг, збільшити продуктивність праці, і створити умови для забезпечення механізації та екологічної чистоти технологічного процесу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of restoration of functionality of crankshafts
Автори англійськоюKarabyniosh Serhii Stepanovych
Назва патенту російськоюСпособ восстановления работоспособности коленчатых валов
Автори російськоюКарабиньош Сергей Степанович
МПК / Мітки
МПК: B23P 6/00
Мітки: валів, колінчатих, спосіб, відновлення, роботоздатності
