Пристрій звукової сигналізації та переговорного зв’язку

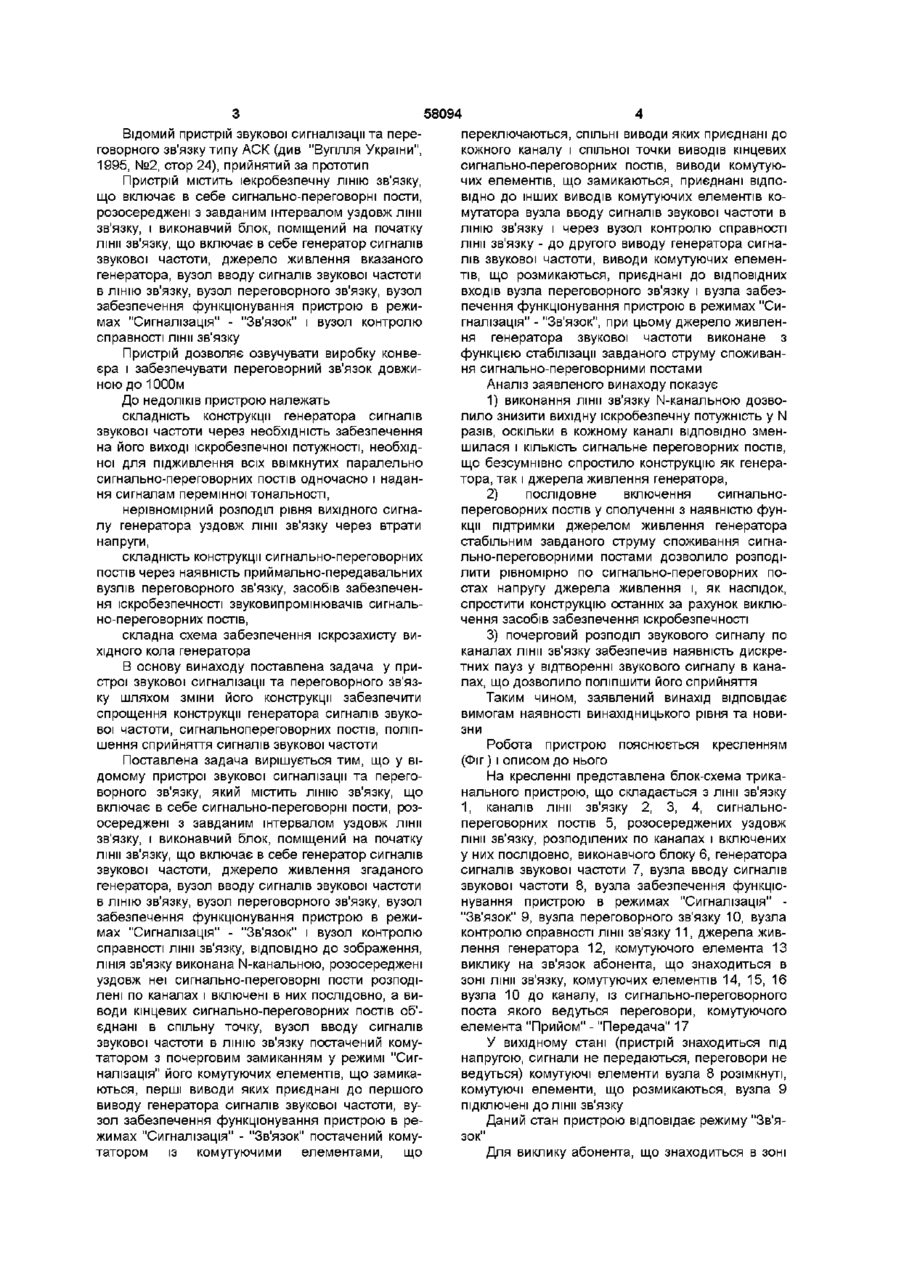

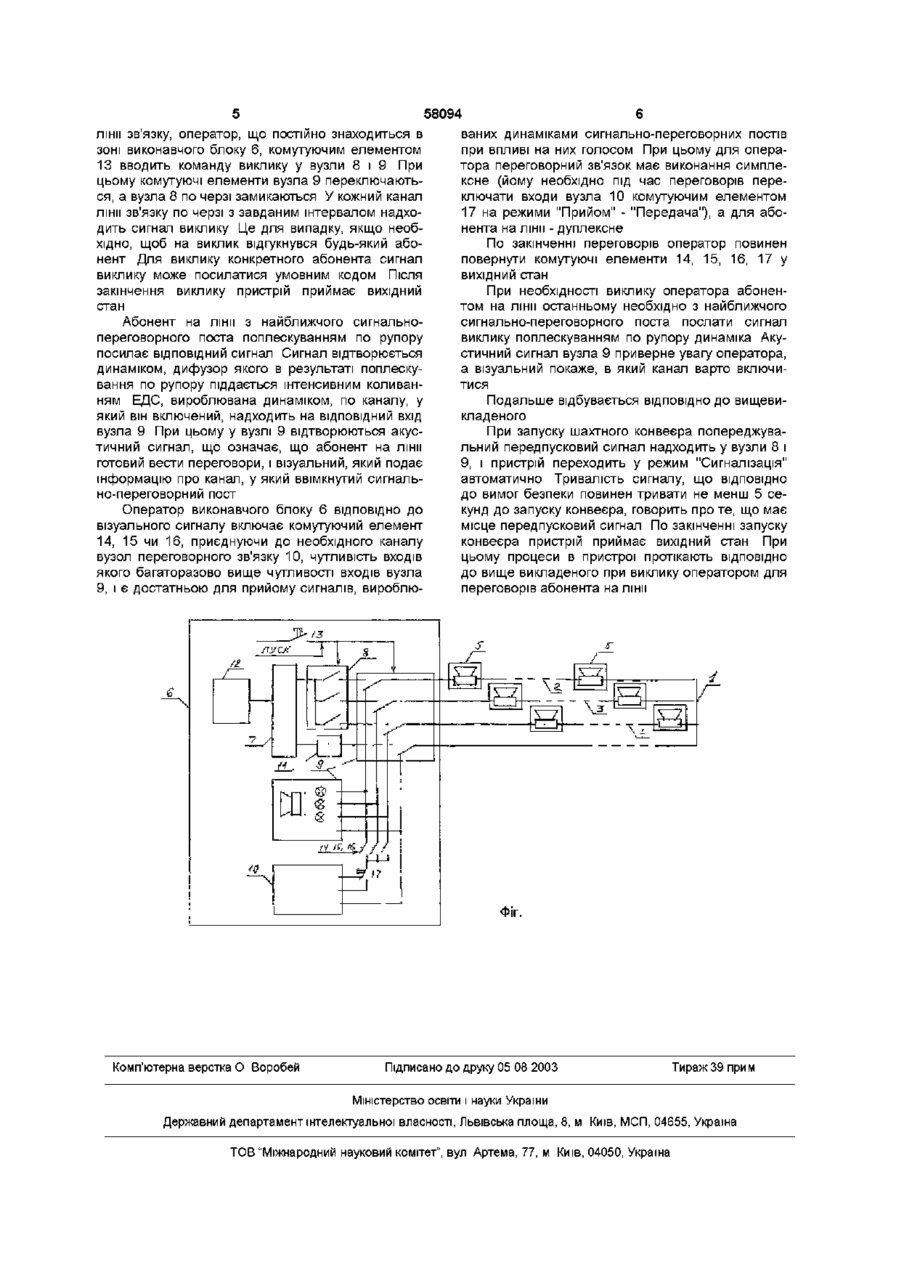

Пристрій звукової сигналізації та переговорного зв'язку, який містить ЛІНІЮ зв'язку, що включає в себе сигнально-переговорні пости, розосереджені з завданим інтервалом вздовж лінії зв'язку, і виконавчий блок, поміщений на початку лінії зв'язку, що включає в себе генератор сигналів звукової частоти, джерело живлення згаданого генератора, вузол вводів сигналів звукової частоти в ЛІНІЮ зв'язку, вузол переговорного зв'язку, вузол забезпечення функціонування пристрою в режимах "Сигналізація" - "Зв'язок" і вузол контролю справності лінії зв'язку, який відрізняється тим, що ЛІНІЯ зв'язку виконана N-канальною, розосереджені вздовж неї сигнально-переговорні пости розподілені по каналах і включені в них послідовно, а виводи кінцевих сигнально-переговорних постів об'єднані в спільну точку, вузол вводу сигналів звукової частоти в ЛІНІЮ зв'язку оснащений комутатором з почерговим замиканням у режимі "Сигналізація" його комутуючих елементів, що замикаються, перші виводи яких приєднані до першого виводу генератора сигналів звукової частоти, вузол забезпечення функціонування пристрою в режимах "Сигналізація" - "Зв'язок" оснащений комутатором із комутуючими елементами, що переключаються, СПІЛЬНІ ВИВОДИ ЯКИХ приєднані до кожного каналу і спільної точки виводів кінцевих сигнально-переговорних постів, виводи комутуючих елементів, що замикаються, приєднані ВІДПОВІДНО до других виводів комутуючих елементів комутатора вузла вводу сигналів звукової частоти в ЛІНІЮ зв'язку і через вузол контролю справності лінії зв'язку - до другого виводу генератора сигналів звукової частоти, а виводи комутуючих елементів, що розмикаються, приєднані до ВІДПОВІДНИХ входів вузла переговорного зв'язку і вузла забезпечення функціонування пристрою в режимах "Сигналізація" - "Зв'язок", при цьому джерело живлення генератора сигналів звукової частоти виконане з функцією стабілізації завданого струму споживання сигнально-переговорними постами о 00 ю Винахід належить до гірничої промисловості, зокрема, до шахтного конвеєрного транспорту і може використовуватися в інших галузях Відомий пристрій для дистанційного автоматизованого керування шахтними конвеєрними ЛІНІЯМИ (див а с СРСР №1579863, B65G43/10, опубл 23 07 90, бюл №27) Сигналізація та переговорний зв'язок є однією зі складових пристрою і містить у собі двопровідну іскробезпечну ЛІНІЮ зв'язку, прокладену по гірничій виробці уздовж конвеєрної лінії, виконавчі блоки, розосереджені уздовж виробки й поміщені в голові кожного конвеєра, іскробезпечні сигналізатори (дзвоники) розосереджені з завданим інтервалом уздовж кожного конвеєра, що включаються при запуску конвеєрної лінії і при подачі домовленого ходового сигналу До недоліків пристрою належить іскробезпечна напруга живлення сигналізаторів, що вимагає прокладки по виробці окремого кабелю, велика потужність споживана сигналізаторами, що вимагає прокладки кабелю з великим перетином жил і при цьому довжина озвучування виробки не перевищує 300 400м, при довжині конвеєра більш 400м виникає необхідність у використанні проміжних джерел живлення сигналізаторів, а отже, і додаткового високовольтного кабелю для підведення живлення до згаданих джерел, можливість здійснення переговорного зв'язку тільки між виконавчими блоками 58094 Відомий пристрій звукової сигналізації та переговорного зв'язку типу АСК (див "Вугілля України", 1995, №2, стор 24), прийнятий за прототип Пристрій містить іекробезпечну ЛІНІЮ зв'язку, що включає в себе сигнально-переговорні пости, розосереджені з завданим інтервалом уздовж лінії зв'язку, і виконавчий блок, поміщений на початку лінії зв'язку, що включає в себе генератор сигналів звукової частоти, джерело живлення вказаного генератора, вузол вводу сигналів звукової частоти в ЛІНІЮ зв'язку, вузол переговорного зв'язку, вузол забезпечення функціонування пристрою в режимах "Сигналізація" - "Зв'язок" і вузол контролю справності лінії зв'язку Пристрій дозволяє озвучувати виробку конвеєра і забезпечувати переговорний зв'язок довжиною до 1000м До недоліків пристрою належать складність конструкції генератора сигналів звукової частоти через необхідність забезпечення на його виході іскробезпечної потужності, необхідної для підживлення всіх ввімкнутих паралельно сигнально-переговорних постів одночасно і надання сигналам перемінної тональності, нерівномірний розподіл рівня вихідного сигналу генератора уздовж лінії зв'язку через втрати напруги, складність конструкції сигнально-переговорних постів через наявність приймально-передавальних вузлів переговорного зв'язку, засобів забезпечення іскробезпечності звуковипромінювачів сигнально-переговорних ПОСТІВ, складна схема забезпечення іскрозахисту вихідного кола генератора В основу винаходу поставлена задача у пристрої звукової сигналізації та переговорного зв'язку шляхом зміни його конструкції забезпечити спрощення конструкції генератора сигналів звукової частоти, сигнальнопереговорних постів, поліпшення сприйняття сигналів звукової частоти Поставлена задача вирішується тим, що у відомому пристрої звукової сигналізації та переговорного зв'язку, який містить ЛІНІЮ зв'язку, що включає в себе сигнально-переговорні пости, розосереджені з завданим інтервалом уздовж лінії зв'язку, і виконавчий блок, поміщений на початку лінії зв'язку, що включає в себе генератор сигналів звукової частоти, джерело живлення згаданого генератора, вузол вводу сигналів звукової частоти в ЛІНІЮ зв'язку, вузол переговорного зв'язку, вузол забезпечення функціонування пристрою в режимах "Сигналізація" - "Зв'язок" і вузол контролю справності лінії зв'язку, ВІДПОВІДНО ДО зображення, ЛІНІЯ зв'язку виконана N-канальною, розосереджені уздовж неї сигнально-переговорні пости розподілені по каналах і включені в них послідовно, а виводи кінцевих сигнально-переговорних постів об'єднані в спільну точку, вузол вводу сигналів звукової частоти в ЛІНІЮ зв'язку постачений комутатором з почерговим замиканням у режимі "Сигналізація" його комутуючих елементів, що замикаються, перші виводи яких приєднані до першого виводу генератора сигналів звукової частоти, вузол забезпечення функціонування пристрою в режимах "Сигналізація" - "Зв'язок" постачений комутатором із комутуючими елементами, що переключаються, СПІЛЬНІ ВИВОДИ ЯКИХ приєднані до кожного каналу і спільної точки виводів кінцевих сигнально-переговорних постів, виводи комутуючих елементів, що замикаються, приєднані ВІДПОВІДНО до інших виводів комутуючих елементів комутатора вузла вводу сигналів звукової частоти в ЛІНІЮ зв'язку і через вузол контролю справності лінії зв'язку - до другого виводу генератора сигналів звукової частоти, виводи комутуючих елементів, що розмикаються, приєднані до ВІДПОВІДНИХ ВХОДІВ вузла переговорного зв'язку і вузла забезпечення функціонування пристрою в режимах "Сигналізація" - "Зв'язок", при цьому джерело живлення генератора звукової частоти виконане з функцією стабілізації завданого струму споживання сигнально-переговорними постами Аналіз заявленого винаходу показує 1) виконання лінії зв'язку N-канальною дозволило знизити вихідну іскробезпечну потужність у N разів, оскільки в кожному каналі ВІДПОВІДНО зменшилася і КІЛЬКІСТЬ сигнальне переговорних постів, що безсумнівно спростило конструкцію як генератора, так і джерела живлення генератора, 2) послідовне включення сигнальнопереговорних постів у сполученні з наявністю функції підтримки джерелом живлення генератора стабільним завданого струму споживання сигнально-переговорними постами дозволило розподілити рівномірно по сигнально-переговорних постах напругу джерела живлення і, як наслідок, спростити конструкцію останніх за рахунок виключення засобів забезпечення іскробезпечності 3) почерговий розподіл звукового сигналу по каналах лінії зв'язку забезпечив наявність дискретних пауз у відтворенні звукового сигналу в каналах, що дозволило поліпшити його сприйняття Таким чином, заявлений винахід відповідає вимогам наявності винахідницького рівня та новизни Робота пристрою пояснюється кресленням (Фіг) і описом до нього На кресленні представлена блок-схема триканального пристрою, що складається з лінії зв'язку 1, каналів лінії зв'язку 2, 3, 4, сигнальнопереговорних постів 5, розосереджених уздовж лінії зв'язку, розподілених по каналах і включених у них послідовно, виконавчого блоку 6, генератора сигналів звукової частоти 7, вузла вводу сигналів звукової частоти 8, вузла забезпечення функціонування пристрою в режимах "Сигналізація" "Зв'язок" 9, вузла переговорного зв'язку 10, вузла контролю справності лінії зв'язку 11, джерела живлення генератора 12, комутуючого елемента 13 виклику на зв'язок абонента, що знаходиться в зоні лінії зв'язку, комутуючих елементів 14, 15, 16 вузла 10 до каналу, із сигнально-переговорного поста якого ведуться переговори, комутуючого елемента"Прийом"-"Передача" 17 У вихідному стані (пристрій знаходиться під напругою, сигнали не передаються, переговори не ведуться) комутуючі елементи вузла 8 розімкнуті, комутуючі елементи, що розмикаються, вузла 9 підключені до лінії зв'язку Даний стан пристрою відповідає режиму "Зв'язок" Для виклику абонента, що знаходиться в зоні 58094 лінії звязку, оператор, що постійно знаходиться в зоні виконавчого блоку 6, комутуючим елементом 13 вводить команду виклику у вузли 8 і 9 При цьому комутуючі елементи вузла 9 переключаються, а вузла 8 по черзі замикаються У кожний канал лінії зв'язку по черзі з завданим інтервалом надходить сигнал виклику Це для випадку, якщо необхідно, щоб на виклик відгукнувся будь-який абонент Для виклику конкретного абонента сигнал виклику може посилатися умовним кодом Після закінчення виклику пристрій приймає вихідний стан Абонент на лінії з найближчого сигнальнопереговорного поста поплескуванням по рупору посилає ВІДПОВІДНИЙ сигнал Сигнал відтворюється динаміком, дифузор якого в результаті поплескування по рупору піддається інтенсивним коливанням ЕДС, вироблювана динаміком, по каналу, у який він включений, надходить на ВІДПОВІДНИЙ ВХІД вузла 9 При цьому у вузлі 9 відтворюються акустичний сигнал, що означає, що абонент на лінії готовий вести переговори, і візуальний, який подає інформацію про канал, у який ввімкнутий сигнально-переговорний пост Оператор виконавчого блоку 6 ВІДПОВІДНО ДО візуального сигналу включає комутуючий елемент 14, 15 чи 16, приєднуючи до необхідного каналу вузол переговорного зв'язку 10, чутливість входів якого багаторазово вище чутливості входів вузла 9, і є достатньою для прийому сигналів, вироблю Комп'ютерна верстка О Воробей ваних динаміками сигнально-переговорних постів при впливі на них голосом При цьому для оператора переговорний зв'язок має виконання симплексне (йому необхідно під час переговорів переключати входи вузла 10 комутуючим елементом 17 на режими "Прийом" - "Передача"), а для абонента на лінії - дуплексне По закінченні переговорів оператор повинен повернути комутуючі елементи 14, 15, 16, 17 у вихідний стан При необхідності виклику оператора абонентом на лінії останньому необхідно з найближчого сигнально-переговорного поста послати сигнал виклику поплескуванням по рупору динаміка Акустичний сигнал вузла 9 приверне увагу оператора, а візуальний покаже, в який канал варто включитися Подальше відбувається ВІДПОВІДНО ДО вищевикладеного При запуску шахтного конвеєра попереджувальний передпусковий сигнал надходить у вузли 8 і 9, і пристрій переходить у режим "Сигналізація" автоматично Тривалість сигналу, що ВІДПОВІДНО до вимог безпеки повинен тривати не менш 5 секунд до запуску конвеєра, говорить про те, що має місце передпусковий сигнал По закінченні запуску конвеєра пристрій приймає вихідний стан При цьому процеси в пристрої протікають ВІДПОВІДНО до вище викладеного при виклику оператором для переговорів абонента на лінії Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
