Спосіб визначення часових характеристик спрацьовування піромеханізму

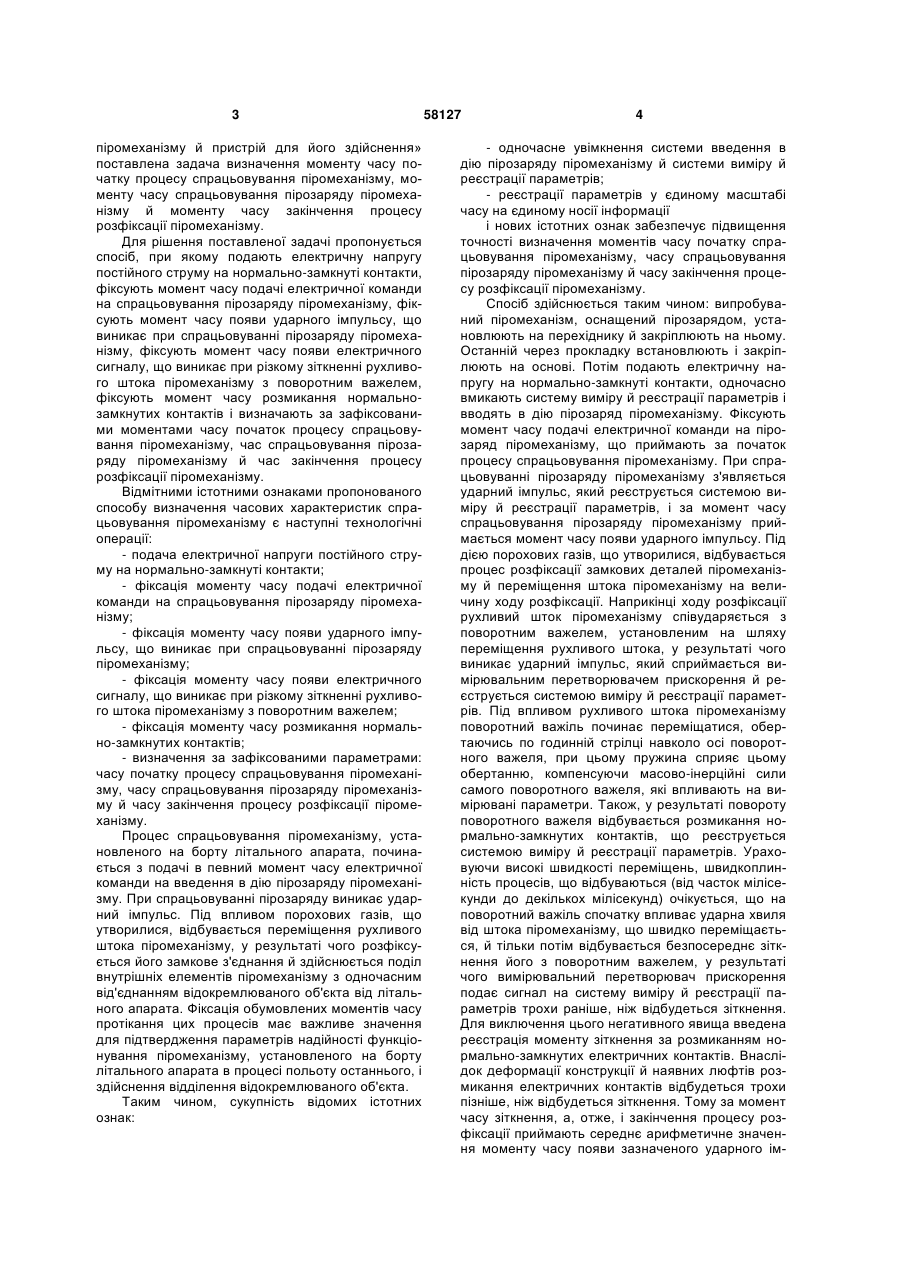

Спосіб визначення часових характеристик спрацьовування піромеханізму шляхом одночасного введення в дію його пірозаряду й системи виміру й реєстрації параметрів і реєстрації параметрів у єдиному масштабі часу на єдиному носії інформації, який відрізняється тим, що подають 3 піромеханізму й пристрій для його здійснення» поставлена задача визначення моменту часу початку процесу спрацьовування піромеханізму, моменту часу спрацьовування пірозаряду піромеханізму й моменту часу закінчення процесу розфіксації піромеханізму. Для рішення поставленої задачі пропонується спосіб, при якому подають електричну напругу постійного струму на нормально-замкнуті контакти, фіксують момент часу подачі електричної команди на спрацьовування пірозаряду піромеханізму, фіксують момент часу появи ударного імпульсу, що виникає при спрацьовуванні пірозаряду піромеханізму, фіксують момент часу появи електричного сигналу, що виникає при різкому зіткненні рухливого штока піромеханізму з поворотним важелем, фіксують момент часу розмикання нормальнозамкнутих контактів і визначають за зафіксованими моментами часу початок процесу спрацьовування піромеханізму, час спрацьовування пірозаряду піромеханізму й час закінчення процесу розфіксації піромеханізму. Відмітними істотними ознаками пропонованого способу визначення часових характеристик спрацьовування піромеханізму є наступні технологічні операції: - подача електричної напруги постійного струму на нормально-замкнуті контакти; - фіксація моменту часу подачі електричної команди на спрацьовування пірозаряду піромеханізму; - фіксація моменту часу появи ударного імпульсу, що виникає при спрацьовуванні пірозаряду піромеханізму; - фіксація моменту часу появи електричного сигналу, що виникає при різкому зіткненні рухливого штока піромеханізму з поворотним важелем; - фіксація моменту часу розмикання нормально-замкнутих контактів; - визначення за зафіксованими параметрами: часу початку процесу спрацьовування піромеханізму, часу спрацьовування пірозаряду піромеханізму й часу закінчення процесу розфіксації піромеханізму. Процес спрацьовування піромеханізму, установленого на борту літального апарата, починається з подачі в певний момент часу електричної команди на введення в дію пірозаряду піромеханізму. При спрацьовуванні пірозаряду виникає ударний імпульс. Під впливом порохових газів, що утворилися, відбувається переміщення рухливого штока піромеханізму, у результаті чого розфіксується його замкове з'єднання й здійснюється поділ внутрішніх елементів піромеханізму з одночасним від'єднанням відокремлюваного об'єкта від літального апарата. Фіксація обумовлених моментів часу протікання цих процесів має важливе значення для підтвердження параметрів надійності функціонування піромеханізму, установленого на борту літального апарата в процесі польоту останнього, і здійснення відділення відокремлюваного об'єкта. Таким чином, сукупність відомих істотних ознак: 58127 4 - одночасне увімкнення системи введення в дію пірозаряду піромеханізму й системи виміру й реєстрації параметрів; - реєстрації параметрів у єдиному масштабі часу на єдиному носії інформації і нових істотних ознак забезпечує підвищення точності визначення моментів часу початку спрацьовування піромеханізму, часу спрацьовування пірозаряду піромеханізму й часу закінчення процесу розфіксації піромеханізму. Спосіб здійснюється таким чином: випробуваний піромеханізм, оснащений пірозарядом, установлюють на перехіднику й закріплюють на ньому. Останній через прокладку встановлюють і закріплюють на основі. Потім подають електричну напругу на нормально-замкнуті контакти, одночасно вмикають систему виміру й реєстрації параметрів і вводять в дію пірозаряд піромеханізму. Фіксують момент часу подачі електричної команди на пірозаряд піромеханізму, що приймають за початок процесу спрацьовування піромеханізму. При спрацьовуванні пірозаряду піромеханізму з'являється ударний імпульс, який реєструється системою виміру й реєстрації параметрів, і за момент часу спрацьовування пірозаряду піромеханізму приймається момент часу появи ударного імпульсу. Під дією порохових газів, що утворилися, відбувається процес розфіксації замкових деталей піромеханізму й переміщення штока піромеханізму на величину ходу розфіксації. Наприкінці ходу розфіксації рухливий шток піромеханізму співударяється з поворотним важелем, установленим на шляху переміщення рухливого штока, у результаті чого виникає ударний імпульс, який сприймається вимірювальним перетворювачем прискорення й реєструється системою виміру й реєстрації параметрів. Під впливом рухливого штока піромеханізму поворотний важіль починає переміщатися, обертаючись по годинній стрілці навколо осі поворотного важеля, при цьому пружина сприяє цьому обертанню, компенсуючи масово-інерційні сили самого поворотного важеля, які впливають на вимірювані параметри. Також, у результаті повороту поворотного важеля відбувається розмикання нормально-замкнутих контактів, що реєструється системою виміру й реєстрації параметрів. Ураховуючи високі швидкості переміщень, швидкоплинність процесів, що відбуваються (від часток мілісекунди до декількох мілісекунд) очікується, що на поворотний важіль спочатку впливає ударна хвиля від штока піромеханізму, що швидко переміщається, й тільки потім відбувається безпосереднє зіткнення його з поворотним важелем, у результаті чого вимірювальний перетворювач прискорення подає сигнал на систему виміру й реєстрації параметрів трохи раніше, ніж відбудеться зіткнення. Для виключення цього негативного явища введена реєстрація моменту зіткнення за розмиканням нормально-замкнутих електричних контактів. Внаслідок деформації конструкції й наявних люфтів розмикання електричних контактів відбудеться трохи пізніше, ніж відбудеться зіткнення. Тому за момент часу зіткнення, а, отже, і закінчення процесу розфіксації приймають середнє арифметичне значення моменту часу появи зазначеного ударного ім 5 58127 пульсу, що виникає при зіткненні рухливого штока піромеханізму з поворотним важелем, і моменту часу розмикання нормально-замкнутих контактів. Запропонований спосіб дозволяє точно визначати час початку процесу спрацьовування піроме Комп’ютерна верстка М. Ломалова 6 ханізму, час спрацьовування пірозаряду піромеханізму й час закінчення процесу розфіксації піромеханізму, і тим самим підвищити точність визначення моменту часу початку розділення ступенів і відділення об'єктів від літального апарата. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
