Спосіб визначення причин нестабільності спрацьовування автоматичних вимикачів з тепловими розчіплювачами

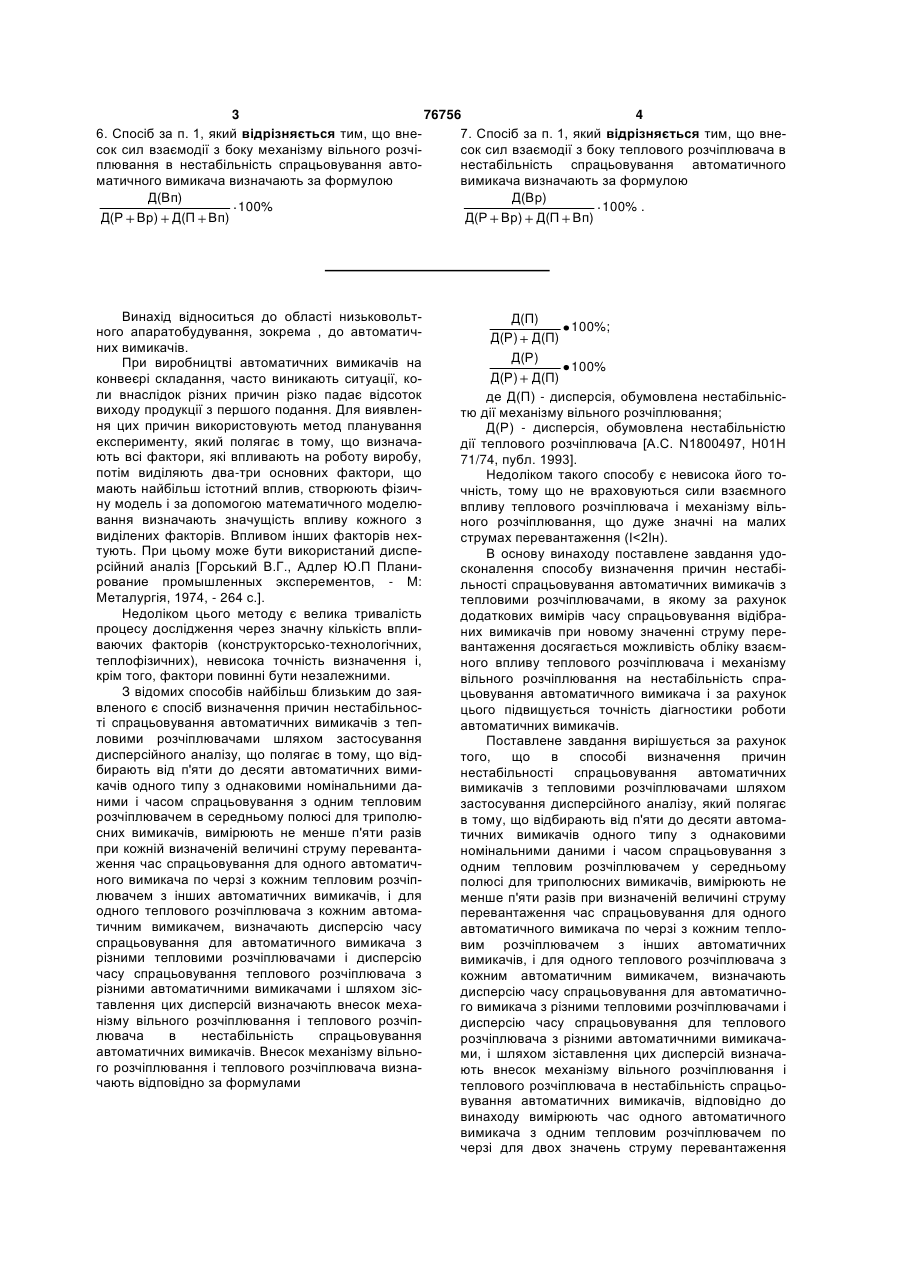

1. Спосіб визначення причин нестабільності спрацьовування автоматичних вимикачів з тепловими розчіплювачами, що включає застосування дисперсійного аналізу, який полягає в тому, що відбирають від п'яти до десяти автоматичних вимикачів одного типу з однаковими номінальними даними і часом спрацьовування з одним тепловим розчіплювачем у середньому полюсі для триполюсних вимикачів, вимірюють не менше п'яти разів при визначеній величині струму перевантаження час спрацьовування для одного автоматичного вимикача по черзі з кожним тепловим розчіплювачем з інших автоматичних вимикачів і для одного теплового розчіплювача з кожним автоматичним вимикачем, визначають дисперсію часу спрацьовування для автоматичного вимикача з різними тепловими розчіплювачами і дисперсію часу спрацьовування для теплового розчіплювача з різними автоматичними вимикачами, зіставляють ці дисперсії і визначають внесок механізму вільного розчіплювання і теплового розчіплювача в нестабільність спрацьовування автоматичних вимикачів, який відрізняється тим, що вимірюють час спрацьовування одного автоматичного вимикача з одним тепловим розчіплювачем по черзі для двох значень струму перевантаження (12 135) Ін і , , АВТОМАТИЧНИХ (19) ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ 3 76756 4 6. Спосіб за п. 1, який відрізняється тим, що вне7. Спосіб за п. 1, який відрізняється тим, що внесок сил взаємодії з боку механізму вільного розчісок сил взаємодії з боку теплового розчіплювача в плювання в нестабільність спрацьовування автонестабільність спрацьовування автоматичного матичного вимикача визначають за формулою вимикача визначають за формулою Д(Вп) Д(Вр) 100% 100% . Д(Р Вр) Д(П Вп) Д(Р Вр) Д(П Вп) Винахід відноситься до області низьковольтного апаратобудування, зокрема , до автоматичних вимикачів. При виробництві автоматичних вимикачів на конвеєрі складання, часто виникають ситуації, коли внаслідок різних причин різко падає відсоток виходу продукції з першого подання. Для виявлення цих причин використовують метод планування експерименту, який полягає в тому, що визначають всі фактори, які впливають на роботу виробу, потім виділяють два-три основних фактори, що мають найбільш істотний вплив, створюють фізичну модель і за допомогою математичного моделювання визначають значущість впливу кожного з виділених факторів. Впливом інших факторів нехтують. При цьому може бути використаний дисперсійний аналіз [Горський В.Г., Адлер Ю.П Планирование промышленных эксперементов, - М: Металургія, 1974, - 264 с.]. Недоліком цього методу є велика тривалість процесу дослідження через значну кількість впливаючих факторів (конструкторсько-технологічних, теплофізичних), невисока точність визначення і, крім того, фактори повинні бути незалежними. З відомих способів найбільш близьким до заявленого є спосіб визначення причин нестабільності спрацьовування автоматичних вимикачів з тепловими розчіплювачами шляхом застосування дисперсійного аналізу, що полягає в тому, що відбирають від п'яти до десяти автоматичних вимикачів одного типу з однаковими номінальними даними і часом спрацьовування з одним тепловим розчіплювачем в середньому полюсі для триполюсних вимикачів, вимірюють не менше п'яти разів при кожній визначеній величині струму перевантаження час спрацьовування для одного автоматичного вимикача по черзі з кожним тепловим розчіплювачем з інших автоматичних вимикачів, і для одного теплового розчіплювача з кожним автоматичним вимикачем, визначають дисперсію часу спрацьовування для автоматичного вимикача з різними тепловими розчіплювачами і дисперсію часу спрацьовування теплового розчіплювача з різними автоматичними вимикачами і шляхом зіставлення цих дисперсій визначають внесок механізму вільного розчіплювання і теплового розчіплювача в нестабільність спрацьовування автоматичних вимикачів. Внесок механізму вільного розчіплювання і теплового розчіплювача визначають відповідно за формулами Д(П) 100%; Д(Р) Д(П) Д(Р) 100% Д(Р) Д(П) де Д(П) - дисперсія, обумовлена нестабільністю дії механізму вільного розчіплювання; Д(Р) - дисперсія, обумовлена нестабільністю дії теплового розчіплювача [А.С. N1800497, Н01Н 71/74, публ. 1993]. Недоліком такого способу є невисока його точність, тому що не враховуються сили взаємного впливу теплового розчіплювача і механізму вільного розчіплювання, що дуже значні на малих струмах перевантаження (І
