Фільтроелемент доїльного апарата

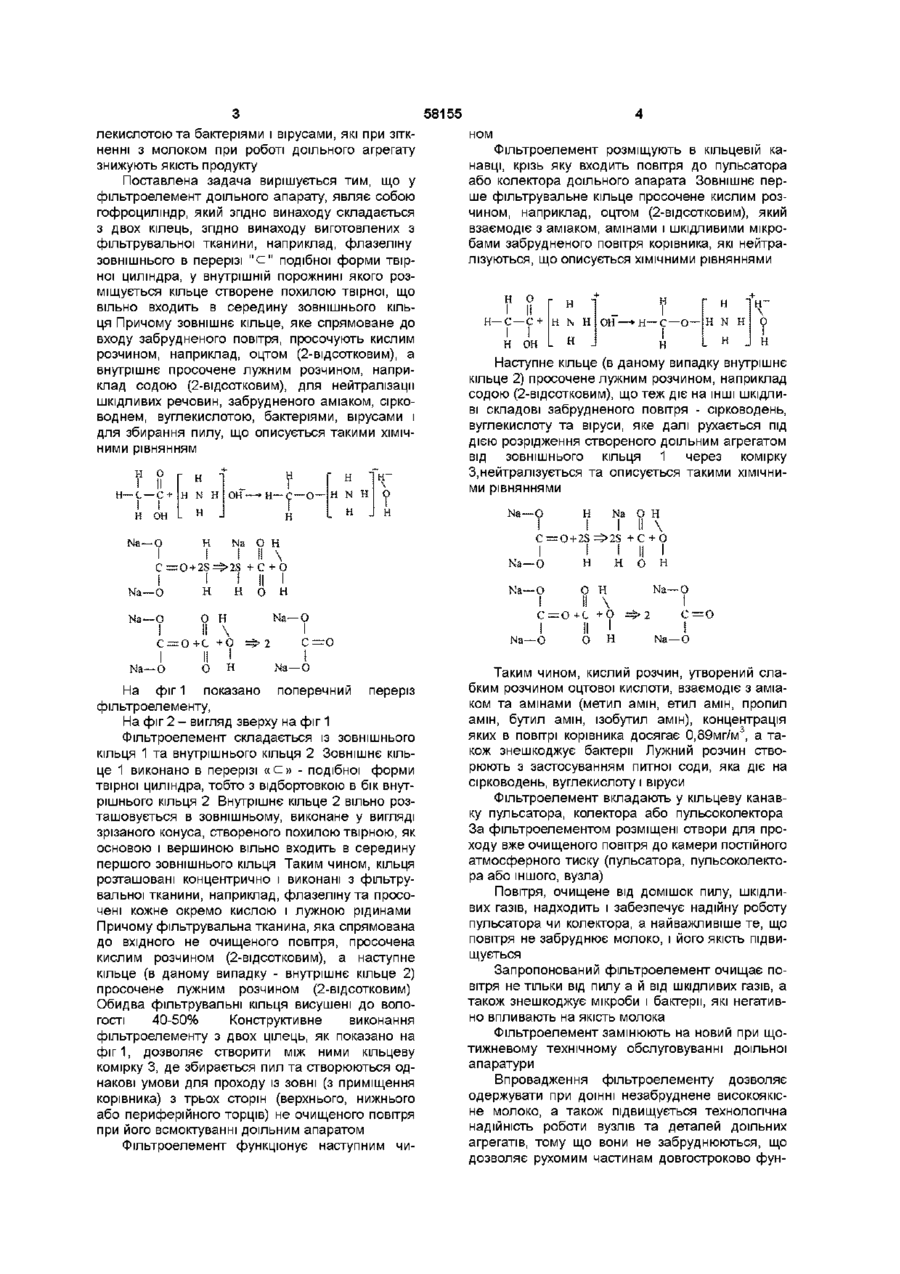

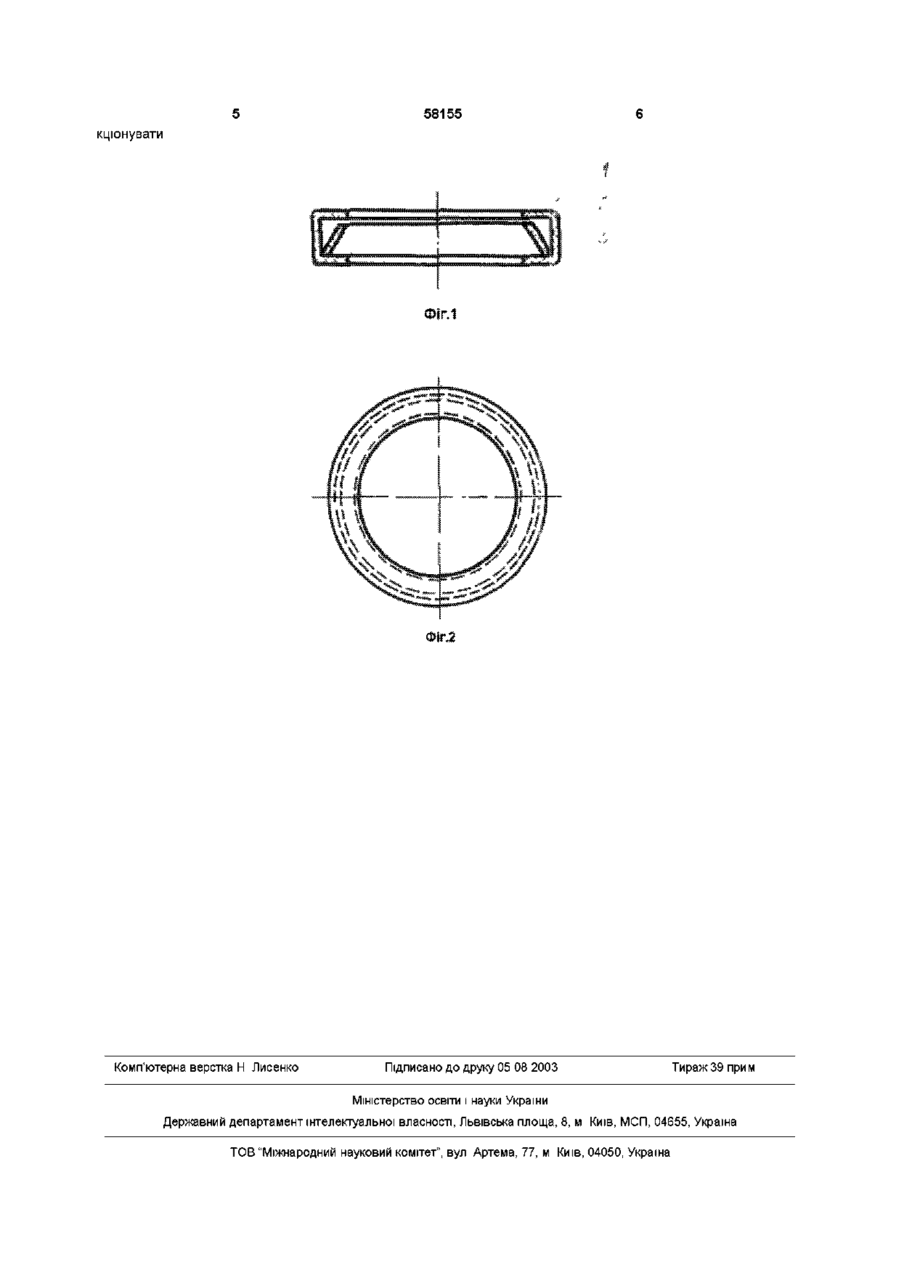

1 Фільтроелемент доїльного апарата, що виконаний у вигляді гофроциліндра, який відрізняється тим, що складається з двох кілець, виготовлених з фільтрувальної тканини, наприклад, флазеліну, зовнішнє кільце виконане в перерізі «cz »-подібноі форми твірної циліндра, у внутрішній порожнині якого розміщується кільце, утворене похилою твірною, що вільно входить всередину зовнішнього кільця 2 Фільтроелемент за п 1, який відрізняється тим, що зовнішнє кільце, яке спрямоване до входу забрудненого повітря, просочують кислим розчином (2%-им), наприклад, оцту, а внутрішнє кільце про сочене лужним розчином (2%-им), наприклад, соди, для нейтралізації шкідливих речовин повітря, забрудненого аміаком, сірководнем, вуглекислотою, бактеріями, вірусами, та для збирання пилу, що описується такими ХІМІЧНИМИ рівняннями Винахід відноситься до санітари і може бути використаний для дезинфекцм і очищення повітря в закритих приміщеннях тваринницьких підприємств та у фільтрах вузлів доїльних агрегатів для очищення повітря Відомий фільтр, який вміщує в собі корпус, фільтруючі елементи, розміщені в корпусі на перфораційній решітці, патрубок вводу засміченого повітря і патрубок його виводу (Патент України на корисну модель №224 Фільтр МКІ B01D27/06.1998 Бюл №4) Однак, такий фільтр можливо застосовувати для крупно габаритних пристроїв, і складно його виготовляти для таких малих за розміром вузлів доїльних агрегатів та апаратів, як пульсатор, колектор чи пульсоколектор Крім того, ці фільтри не призначені дезінфікувати повітря корівників, забруднене вірусами, бактеріями та шкідливими газами -сірководнем, вуглекислотою, аміаком та ш Також відомо фільтруючий елемент, який складається з гофроциліндра з внутрішнім перфоциліндром, торці яких залиті клеєвою масою з відформованими кільцевими виступами і канав ками (Патент України на корисну модель №379 Фільтроелемент МКІ B01D27/06, 1999 Бюл №5) Такий фільтроелемент складний у виготовленні та застосуванні для вузлів доїльних агрегатів і також не діє на ШКІДЛИВІ віруси, бактерії та гази, які поступають в доїльні апарати Найбільш близьким технічним рішенням є фільтроелемент, виконаний у вигляді гофроциліндра, який встановлюють в корпус фільтра (Патент України на корисну модель №380 Фільтроелемент МКІ B01D27/06, 1999 Бюл №5) Такий фільтроелемент також складний в будові, бо може застосовуватись для великогабаритних пристроїв і вимагає окремого виготовлення Крім того, не очищає повітря від шкідливих домішок газів корівника та бактерій і вірусів Задача, на рішення якої спрямовано винахід, полягає в створенні фільтрувального елемента для очищення повітря, яке входить в пульсатор, колектор або пульсоколектор доїльного апарату для підвищення ефекту пилеуловлення, очищення повітря, забрудненого шкідливими газами аміаком, амінами (метил амін, етил амін, пропил амін, бутил амін, ізоетил амін), сірководнем, вуг н о г н Н N Н он н " н Н N Н Н н он Na—O с. н Na—O H Na—O О H Na J Н О Н + С +О Н О Н С — О + С +О Na— О І — с—о О Н Na—O =>2 С=О Na—O ю ю 00 ю 58155 лекислотою та бактеріями і вірусами, які при зіткненні з молоком при роботі доїльного агрегату знижують якість продукту Поставлена задача вирішується тим, що у фільтроелемент доїльного апарату, являє собою гофроциліндр, який згідно винаходу складається з двох кілець, згідно винаходу виготовлених з фільтрувальної тканини, наприклад, флазеліну зовнішнього в перерізі " с " подібної форми твірної циліндра, у внутрішній порожнині якого розміщується кільце створене похилою твірної, що вільно входить в середину зовнішнього кільця Причому зовнішнє кільце, яке спрямоване до входу забрудненого повітря, просочують кислим розчином, наприклад, оцтом (2-відсотковим), а внутрішнє просочене лужним розчином, наприклад содою (2-відсотковим), для нейтралізації шкідливих речовин, забрудненого аміаком, сірководнем, вуглекислотою, бактеріями, вірусами і для збирання пилу, що описується такими ХІМІЧНИМИ рівнянням н о н— с — с + н он Na—О ном Фільтроелемент розміщують в кільцевій канавці, крізь яку входить повітря до пульсатора або колектора доїльного апарата Зовнішнє перше фільтрувальне кільце просочене кислим розчином, наприклад, оцтом (2-відсотковим), який взаємодіє з аміаком, амінами і шкідливими мікробами забрудненого повітря корівника, які нейтралізуються, що описується ХІМІЧНИМИ рівняннями и о Н ОН L j н содою (2-відсотковим), що теж діє на ІНШІ ШКІДЛИ ВІ складові забрудненого повітря - сірководень, вуглекислоту та віруси, яке далі рухається під дією розрідження створеного доїльним агрегатом від зовнішнього кільця 1 через комірку З,нейтралізується та описується такими ХІМІЧНИМИ рівняннями І Na О Н " Наступне кільце (в даному випадку внутрішнє кільце 2) просочене лужним розчином, наприклад Na—О Н Г Н Н N Н н Н N Н он Н Na О Н І І I \ I С = О + 2S =ї> 2S + С + О І I \ I Na—О Н Н О Н Na—О О Н Na—О І I \ I І Na—О Н Na—О О Н II \ Na—О I О Na—О Na—О Н На фіг 1 показано поперечний переріз фільтроелементу, На фіг 2 - вигляд зверху на фіг 1 Фільтроелемент складається із зовнішнього кільця 1 та внутрішнього кільця 2 Зовнішнє кільце 1 виконано в перерізі « с » - подібної форми твірної циліндра, тобто з відбортовкою в бік внутрішнього кільця 2 Внутрішнє кільце 2 вільно розташовується в зовнішньому, виконане у вигляді зрізаного конуса, створеного похилою твірною, як основою і вершиною вільно входить в середину першого зовнішнього кільця Таким чином, кільця розташовані концентрично і виконані з фільтрувальної тканини, наприклад, флазеліну та просочені кожне окремо кислою і лужною рідинами Причому фільтрувальна тканина, яка спрямована до вхідного не очищеного повітря, просочена кислим розчином (2-відсотковим), а наступне кільце (в даному випадку - внутрішнє кільце 2) просочене лужним розчином (2-відсотковим) Обидва фільтрувальні кільця висушені до вологості 40-50% Конструктивне виконання фільтроелементу з двох цілець, як показано на фіг 1, дозволяє створити між ними кільцеву комірку 3, де збирається пил та створюються однакові умови для проходу із зовні (з приміщення корівника) з трьох сторін (верхнього, нижнього або периферійного торців) не очищеного повітря при його всмоктуванні доїльним апаратом Фільтроелемент функціонує наступним чи н о н С—О+С +Q Ф 2 Na—О О Н С—О Na—О Таким чином, кислий розчин, утворений слабким розчином оцтової кислоти, взаємодіє з аміаком та амінами (метил амін, етил амін, пропил амін, бутил амін, ізобутил амін), концентрація яких в повітрі корівника досягає 0,89мг/м3, а також знешкоджує бактерії Лужний розчин створюють з застосуванням питної соди, яка діє на сірководень, вуглекислоту і віруси Фільтроелемент вкладають у кільцеву канавку пульсатора, колектора або пульсоколектора За фільтроелементом розміщені отвори для проходу вже очищеного повітря до камери постійного атмосферного тиску (пульсатора, пульсоколектора або іншого, вузла) Повітря, очищене від домішок пилу, шкідливих газів, надходить і забезпечує надійну роботу пульсатора чи колектора, а найважливіше те, що повітря не забруднює молоко, і його якість підвищується Запропонований фільтроелемент очищає повітря не тільки від пилу а й від шкідливих газів, а також знешкоджує мікроби і бактерії, які негативно впливають на якість молока Фільтроелемент замінюють на новий при щотижневому технічному обслуговуванні доїльної апаратури Впровадження фільтроелементу дозволяє одержувати при доїнні незабруднене високоякісне молоко, а також підвищується технологічна надійність роботи вузлів та деталей доїльних агрегатів, тому що вони не забруднюються, що дозволяє рухомим частинам довгостроково фун 58155 кцюнувати Комп'ютерна верстка Н Лисенко Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
