Одоризатор газу

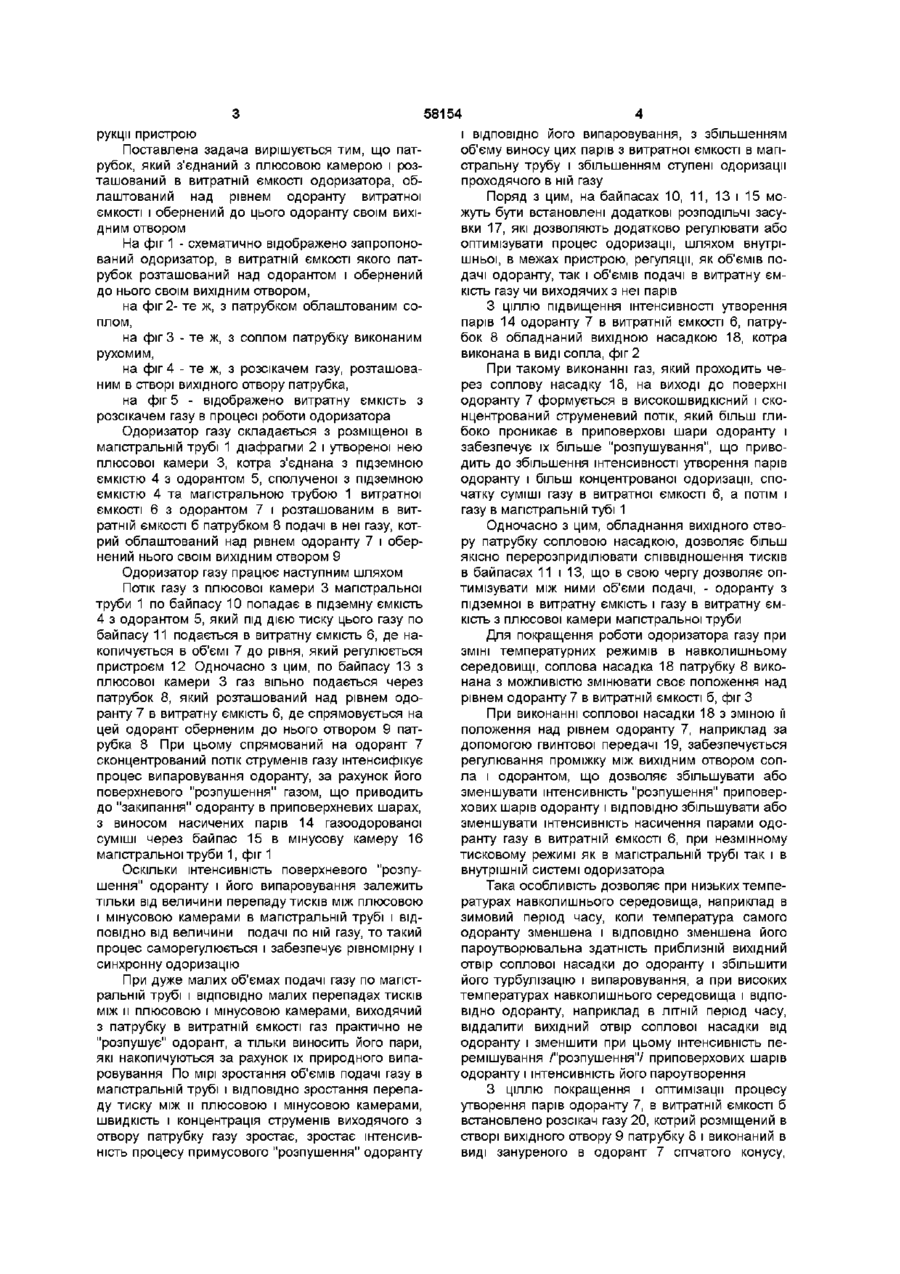

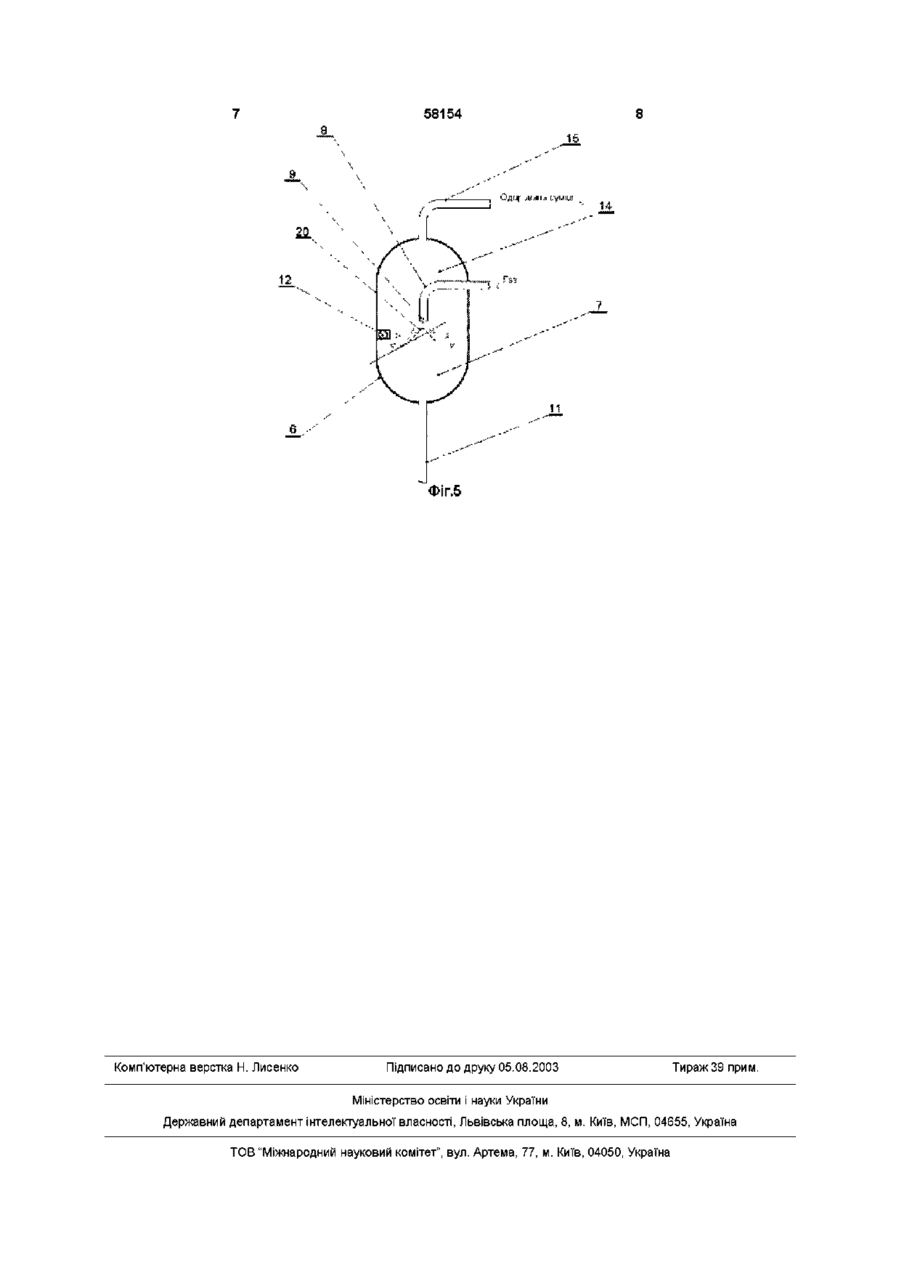

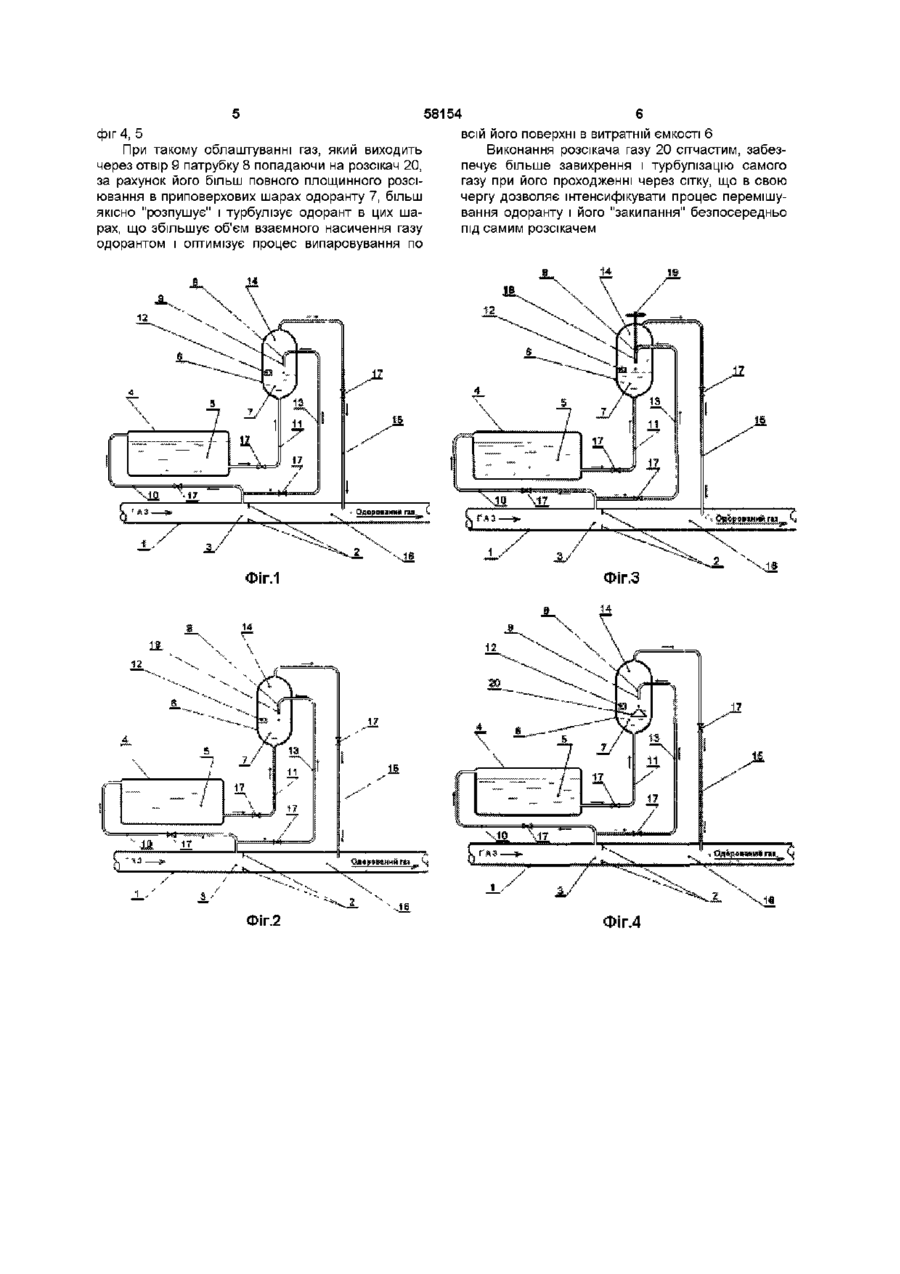

1 Одоризатор газу, який складається з розміщеної в магістральній трубі діафрагми і утвореної нею плюсової камери, котра з'єднана з підземною ємністю з одорантом, сполученої з підземною ємністю та магістральною трубою витратної ємності з одорантом і розташованим в витратній ємності патрубком подачі в неї газу з плю сової камери, який відрізняється тим, що патрубок в витратній ємності облаштований над рівнем одоранту і обернений до нього своїм вихідним отвором 2 Одоризатор газу за п 1, який відрізняється тим, що патрубок обладнаний вихідною насадкою, виконаною, наприклад, в вигляді сопла 3 Одоризатор газу за п 2, який відрізняється тим, що соплова насадка патрубка виконана рухомою, з можливістю змінювати своє положення над рівнем одоранту 4 Одоризатор газу за п 1, який відрізняється тим, що в витратній ємності встановлено розсікач газу, котрий розміщений в створі вихідного отвору патрубка і виконаний, наприклад, в вигляді зануреного в одорант сітчастого конуса Винахід відноситься до газозмішувальних пристроїв, зокрема для одоризацм газу перед його використанням Відомий одоризатор газу, який складається з підземної ємкості з одорантом, сполученої з нею витратної ємкості з одорантом, котра виконана в виді камери випаровування з системою входу і виходу з неї газу, та розташованого в цій камері механізму для утворення і регулювання парів одоранту (Авт свід СРСР, №1468572, Кл B01F3/0 4, Бюл №12, 1989) Недоліком даного пристрою є складна конструкція та ненадійність його пароутворюючого та регулюючого пари механізму Відомий одоризатор газу, котрий складається з розташованої в магістральній трубі діафрагми і утвореної нею плюсової камери, яка з'єднана з підземною ємкістю з одорантом, з'єднаної з цією камерою витратної ємкості з одорантом, з системою входу і виходу з неї газу та розміщеним в витратній ємкості механізмом з патрубком для утворення і регулювання парів одоранту, які подаються в магістральну трубу ( Експлуатаційникові газонафтового комплексу Довідник Київ "Росток", 1998,стор231, рис 4 21) Недоліком даного пристрою є те, що при рівні одоранту в витратній ємкості нижче верху вихідного отвору патрубка, виходячий з цього патрубку газ не з'єднується з самим одорантом, а тільки проходить транзитом через його розріджені пари в порожнині витратної ємкості, котрі нагромаджуються в ній лише за рахунок природного випаровування При цьому, по мірі збільшення об'єму проходження транзитного газу, концентрація природно нагромаджених парів одоранту в порожнині витратної ємкості різко падає, а сам газ практично не одоровується Окрім цього, при проходженні по магістральній трубі невеликих об'ємів газу і ВІДПОВІДНО невеликих перепадах тисків між й плюсовими і мінусовими камерами, таким пристроєм неможливо витримати необхідну ступінь одоризацм газу, який або зовсім не одорується, або передозовується одорантом за рахунок його примусового введення в газ Поряд з цим, сам пристрій потребує постійного регулювання в процесі експлуатації, що ускладнює його використання на малопотужних та віддалених ГРС В основу винаходу поставлено задачу покращити процес і підвищити ступінь надійності одоризацм газу і особливо при його невеликих об'ємах поставки, з одночасним спрощенням самої конст ю 00 ю 58154 рукцм пристрою Поставлена задача вирішується тим, що патрубок, який з'єднаний з плюсовою камерою і розташований в витратній ємкості одоризатора, облаштований над рівнем одоранту витратної ємкості і обернений до цього одоранту своїм вихідним отвором На фіг 1 - схематично відображено запропонований одоризатор, в витратній ємкості якого патрубок розташований над одорантом і обернений до нього своїм вихідним отвором, на фіг 2- те ж, з патрубком облаштованим соплом, на фіг 3 - те ж, з соплом патрубку виконаним рухомим, на фіг 4 - те ж, з розсікачем газу, розташованим в створі вихідного отвору патрубка, на фіг 5 - відображено витратну ємкість з розсікачем газу в процесі роботи одоризатора Одоризатор газу складається з розміщеної в магістральній трубі 1 діафрагми 2 і утвореної нею плюсової камери 3, котра з'єднана з підземною ємкістю 4 з одорантом 5, сполученої з підземною ємкістю 4 та магістральною трубою 1 витратної ємкості 6 з одорантом 7 і розташованим в витратній ємкості б патрубком 8 подачі в неї газу, котрий облаштований над рівнем одоранту 7 і обернений нього своїм вихідним отвором 9 Одоризатор газу працює наступним шляхом Потік газу з плюсової камери 3 магістральної труби 1 по байпасу 10 попадає в підземну ємкість 4 з одорантом 5,який під дією тиску цього газу по байпасу 11 подається в витратну ємкість 6, де накопичується в об'ємі 7 до рівня, який регулюється пристроєм 12 Одночасно з цим, по байпасу 13 з плюсової камери 3 газ вільно подається через патрубок 8, який розташований над рівнем одоранту 7 в витратну ємкість 6, де спрямовується на цей одорант оберненим до нього отвором 9 патрубка 8 При цьому спрямований на одорант 7 сконцентрований потік струменів газу інтенсифікує процес випаровування одоранту, за рахунок його поверхневого "розпушення" газом, що приводить до "закипання" одоранту в приповерхневих шарах, з виносом насичених парів 14 газоодорованої суміші через байпас 15 в мінусову камеру 16 магістральної труби 1, фіг 1 Оскільки інтенсивність поверхневого "розпушення" одоранту і його випаровування залежить тільки від величини перепаду тисків між плюсовою і мінусовою камерами в магістральній трубі і ВІДПОВІДНО ВІД величини подачі по ній газу, то такий процес саморегулюється і забезпечує рівномірну і синхронну одоризацію При дуже малих об'ємах подачі газу по магістральній трубі і ВІДПОВІДНО малих перепадах тисків між и плюсовою і мінусовою камерами, виходячий з патрубку в витратній ємкості газ практично не "розпушує" одорант, а тільки виносить його пари, які накопичуються за рахунок їх природного випаровування По мірі зростання об'ємів подачі газу в магістральній трубі і ВІДПОВІДНО зростання перепаду тиску між и плюсовою і мінусовою камерами, швидкість і концентрація струменів виходячого з отвору патрубку газу зростає, зростає інтенсивність процесу примусового "розпушення" одоранту і ВІДПОВІДНО його випаровування, з збільшенням об'єму виносу цих парів з витратної ємкості в магістральну трубу і збільшенням ступені одоризацм проходячого в ній газу Поряд з цим, на байпасах 10, 11, 13 і 15 можуть бути встановлені додаткові розподільчі засувки 17, які дозволяють додатково регулювати або оптимізувати процес одоризацм, шляхом внутрішньої, в межах пристрою, регуляції, як об'ємів подачі одоранту, так і об'ємів подачі в витратну ємкість газу чи виходячих з неї парів З ціллю підвищення інтенсивності утворення парів 14 одоранту 7 в витратній ємкості 6, патрубок 8 обладнаний вихідною насадкою 18, котра виконана в виді сопла, фіг 2 При такому виконанні газ, який проходить через соплову насадку 18, на виході до поверхні одоранту 7 формується в високошвидкісний і сконцентрований струменевий потік, який більш глибоко проникає в приповерхові шари одоранту і забезпечує їх більше "розпушування", що приводить до збільшення інтенсивності утворення парів одоранту і більш концентрованої одоризацм, спочатку суміші газу в витратної ємкості 6, а потім і газу в магістральній тубі 1 Одночасно з цим, обладнання вихідного отвору патрубку сопловою насадкою, дозволяє більш якісно перерозприділювати співвідношення тисків в байпасах 11 і 13, що в свою чергу дозволяє оптимізувати між ними об'єми подачі, - одоранту з підземної в витратну ємкість і газу в витратну ємкість з плюсової камери магістральної труби Для покращення роботи одоризатора газу при ЗМІНІ температурних режимів в навколишньому середовищі, соплова насадка 18 патрубку 8 виконана з можливістю змінювати своє положення над рівнем одоранту 7 в витратній ємкості б, фіг З При виконанні соплової насадки 18 з зміною м положення над рівнем одоранту 7, наприклад за допомогою гвинтової передачі 19, забезпечується регулювання проміжку між вихідним отвором сопла і одорантом, що дозволяє збільшувати або зменшувати інтенсивність "розпушення" приповерхових шарів одоранту і ВІДПОВІДНО збільшувати або зменшувати інтенсивність насичення парами одоранту газу в витратній ємкості 6, при незмінному тисковому режимі як в магістральній трубі так і в внутрішній системі одоризатора Така особливість дозволяє при низьких температурах навколишнього середовища, наприклад в зимовий період часу, коли температура самого одоранту зменшена і ВІДПОВІДНО зменшена його пароутворювальна здатність приблизній вихідний отвір соплової насадки до одоранту і збільшити його турбулізацію і випаровування, а при високих температурах навколишнього середовища і ВІДПОВІДНО одоранту, наприклад в ЛІТНІЙ період часу, віддалити вихідний отвір соплової насадки від одоранту і зменшити при цьому інтенсивність перемішування /"розпушення"/ приповерхових шарів одоранту і інтенсивність його пароутворення З ціллю покращення і оптимізацм процесу утворення парів одоранту 7, в витратній ємкості б встановлено розсікач газу 20, котрий розміщений в створі вихідного отвору 9 патрубку 8 і виконаний в виді зануреного в одорант 7 сітчатого конусу, 58154 фіг 4, 5 При такому облаштуванні газ, який виходить через отвір 9 патрубку 8 попадаючи на розсікач 20, за рахунок його більш повного площинного розсіювання в приповерхових шарах одоранту 7, більш якісно "розпушує" і турбулізує одорант в цих шарах, що збільшує об'єм взаємного насичення газу одорантом і оптимізує процес випаровування по 6 всій його поверхні в витратній ємкості 6 Виконання розсікача газу 20 сітчастим, забезпечує більше завихрення і турбулізацію самого газу при його проходженні через сітку, що в свою чергу дозволяє інтенсифікувати процес перемішування одоранту і його "закипання" безпосередньо під самим розсікачем Фіг.3 ФІГ.1 12 1 7 — — і 1 1 ? Одіваний Фіг.2 Фіг.4 58154 15 , UflUf jHdlla 1 U ; . U VI Фіг.5 Комп'ютерна верстка Н. Лисенко Підписано до друку 05.08.2003 Тираж39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
