Пристрій для зчитування інформації з профільного металевого носія

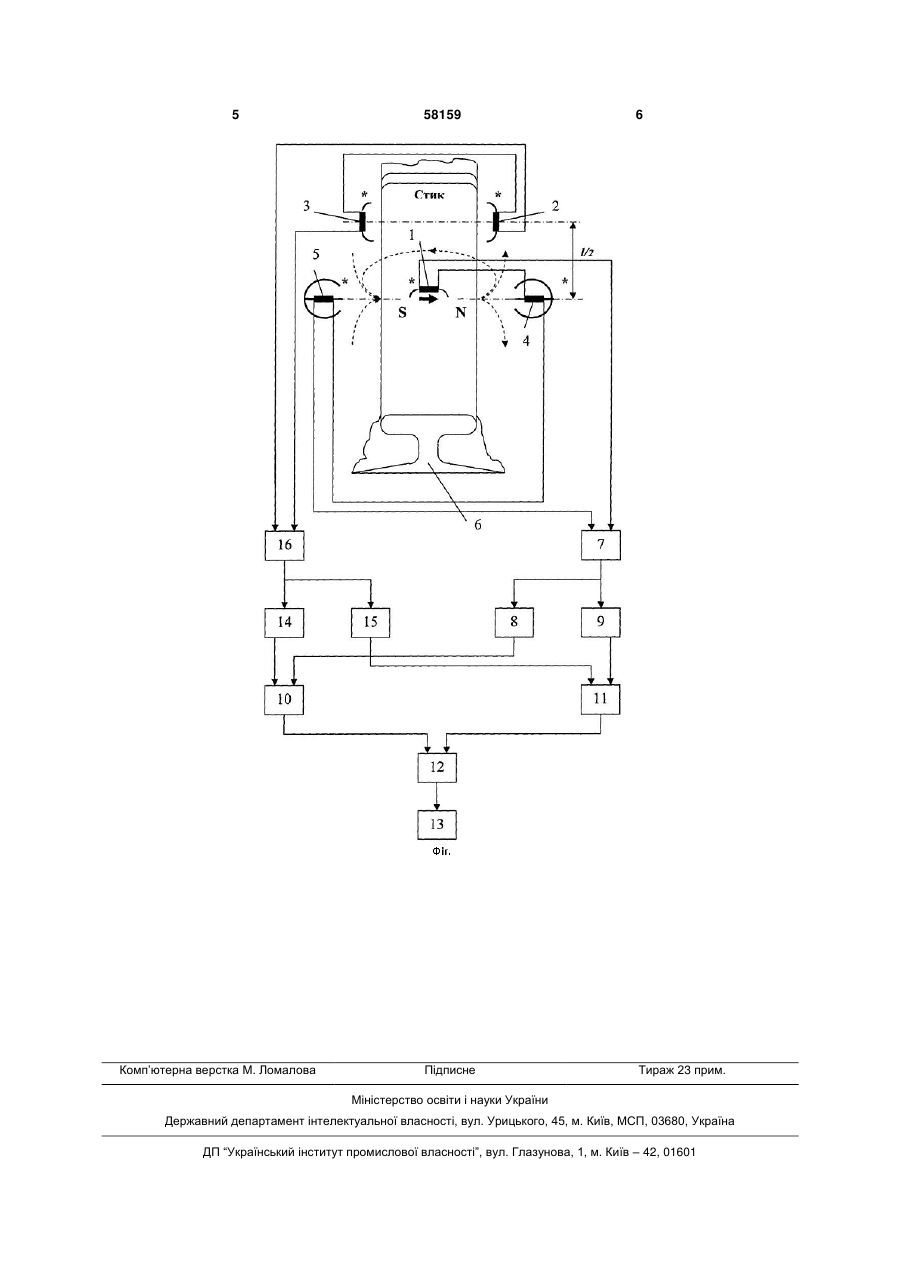

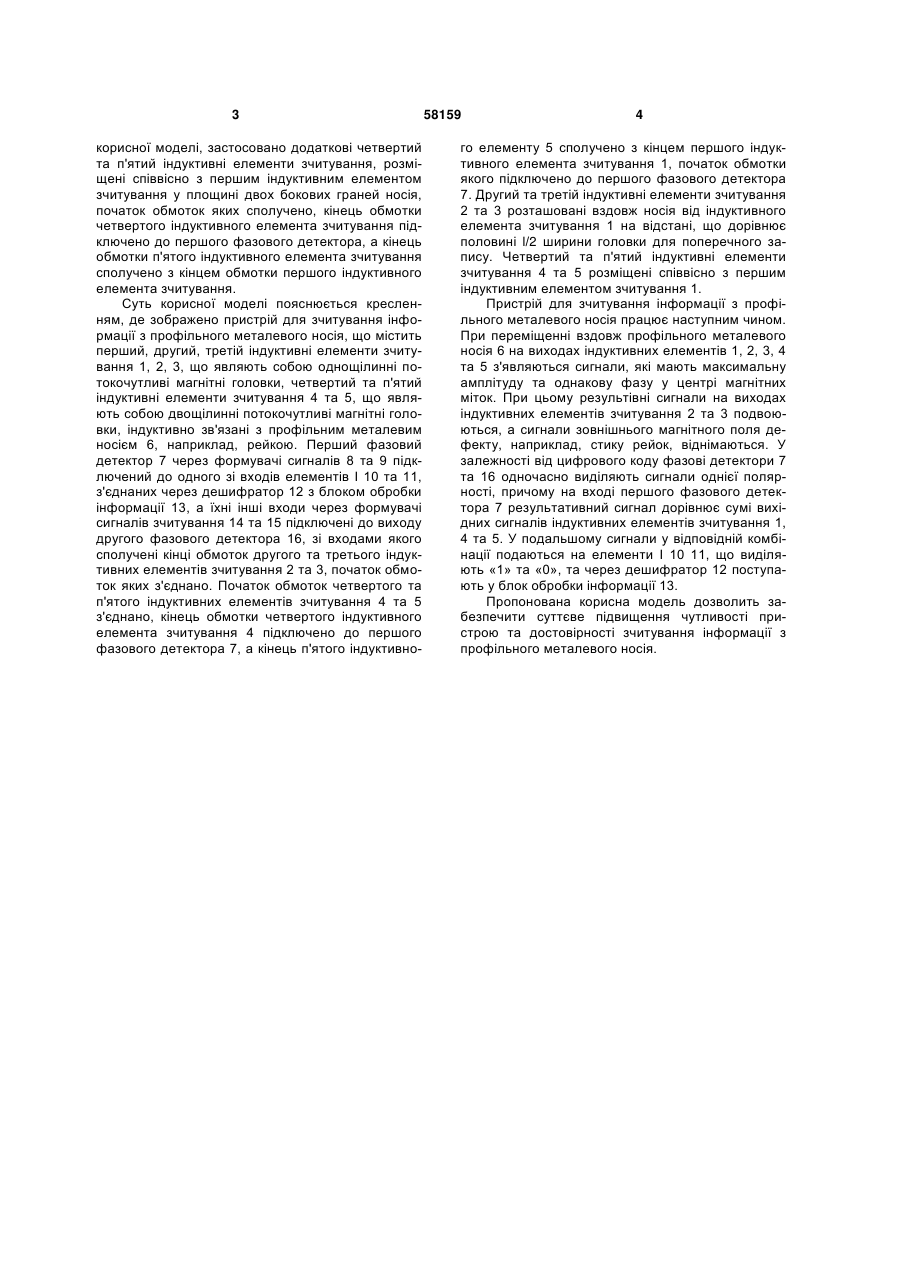

Пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено до першого фазового детектора, приєднаного через формувачі сигналів до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між со 3 корисної моделі, застосовано додаткові четвертий та п'ятий індуктивні елементи зчитування, розміщені співвісно з першим індуктивним елементом зчитування у площині двох бокових граней носія, початок обмоток яких сполучено, кінець обмотки четвертого індуктивного елемента зчитування підключено до першого фазового детектора, а кінець обмотки п'ятого індуктивного елемента зчитування сполучено з кінцем обмотки першого індуктивного елемента зчитування. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з профільного металевого носія, що містить перший, другий, третій індуктивні елементи зчитування 1, 2, 3, що являють собою однощілинні потокочутливі магнітні головки, четвертий та п'ятий індуктивні елементи зчитування 4 та 5, що являють собою двощілинні потокочутливі магнітні головки, індуктивно зв'язані з профільним металевим носієм 6, наприклад, рейкою. Перший фазовий детектор 7 через формувачі сигналів 8 та 9 підключений до одного зі входів елементів І 10 та 11, з'єднаних через дешифратор 12 з блоком обробки інформації 13, а їхні інші входи через формувачі сигналів зчитування 14 та 15 підключені до виходу другого фазового детектора 16, зі входами якого сполучені кінці обмоток другого та третього індуктивних елементів зчитування 2 та 3, початок обмоток яких з'єднано. Початок обмоток четвертого та п'ятого індуктивних елементів зчитування 4 та 5 з'єднано, кінець обмотки четвертого індуктивного елемента зчитування 4 підключено до першого фазового детектора 7, а кінець п'ятого індуктивно 58159 4 го елементу 5 сполучено з кінцем першого індуктивного елемента зчитування 1, початок обмотки якого підключено до першого фазового детектора 7. Другий та третій індуктивні елементи зчитування 2 та 3 розташовані вздовж носія від індуктивного елемента зчитування 1 на відстані, що дорівнює половині l/2 ширини головки для поперечного запису. Четвертий та п'ятий індуктивні елементи зчитування 4 та 5 розміщені співвісно з першим індуктивним елементом зчитування 1. Пристрій для зчитування інформації з профільного металевого носія працює наступним чином. При переміщенні вздовж профільного металевого носія 6 на виходах індуктивних елементів 1, 2, 3, 4 та 5 з'являються сигнали, які мають максимальну амплітуду та однакову фазу у центрі магнітних міток. При цьому результівні сигнали на виходах індуктивних елементів зчитування 2 та 3 подвоюються, а сигнали зовнішнього магнітного поля дефекту, наприклад, стику рейок, віднімаються. У залежності від цифрового коду фазові детектори 7 та 16 одночасно виділяють сигнали однієї полярності, причому на вході першого фазового детектора 7 результативний сигнал дорівнює сумі вихідних сигналів індуктивних елементів зчитування 1, 4 та 5. У подальшому сигнали у відповідній комбінації подаються на елементи І 10 11, що виділяють «1» та «0», та через дешифратор 12 поступають у блок обробки інформації 13. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості пристрою та достовірності зчитування інформації з профільного металевого носія. 5 Комп’ютерна верстка М. Ломалова 58159 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
