Пристрій для зчитування інформації з магнітного носія

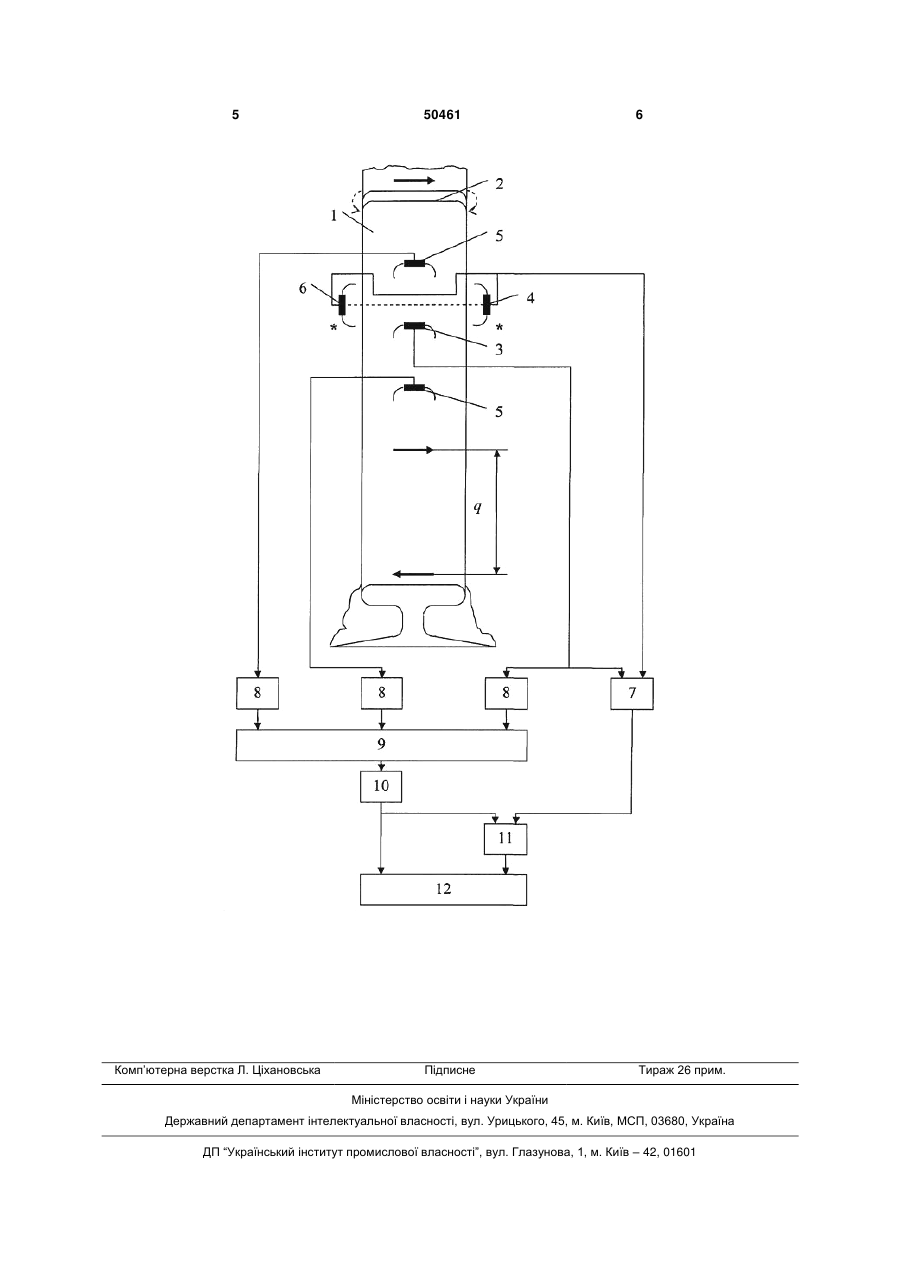

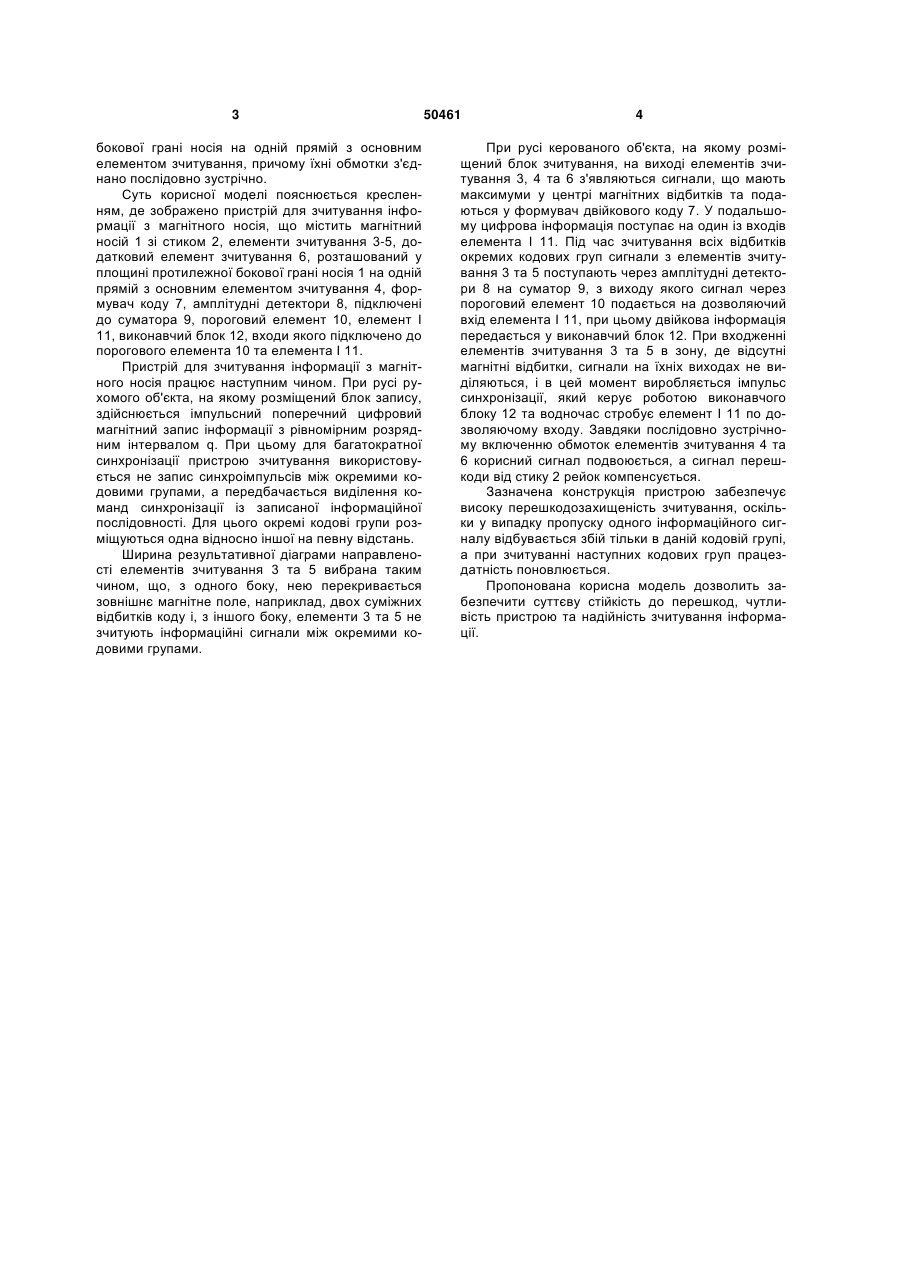

Пристрій для зчитування інформації з магнітного носія, що містить два елементи зчитування, розташовані у взаємно перпендикулярних площинах, формувач двійкового коду, з'єднаний з елементами зчитування, пороговий елемент, елемент І та виконавчий блок, амплітудні детектори, суматор та додаткові елементи зчитування, розміщені у 3 бокової грані носія на одній прямій з основним елементом зчитування, причому їхні обмотки з'єднано послідовно зустрічно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з магнітного носія, що містить магнітний носій 1 зі стиком 2, елементи зчитування 3-5, додатковий елемент зчитування 6, розташований у площині протилежної бокової грані носія 1 на одній прямій з основним елементом зчитування 4, формувач коду 7, амплітудні детектори 8, підключені до суматора 9, пороговий елемент 10, елемент I 11, виконавчий блок 12, входи якого підключено до порогового елемента 10 та елемента І 11. Пристрій для зчитування інформації з магнітного носія працює наступним чином. При русі рухомого об'єкта, на якому розміщений блок запису, здійснюється імпульсний поперечний цифровий магнітний запис інформації з рівномірним розрядним інтервалом q. При цьому для багатократної синхронізації пристрою зчитування використовується не запис синхроімпульсів між окремими кодовими групами, а передбачається виділення команд синхронізації із записаної інформаційної послідовності. Для цього окремі кодові групи розміщуються одна відносно іншої на певну відстань. Ширина результативної діаграми направленості елементів зчитування 3 та 5 вибрана таким чином, що, з одного боку, нею перекривається зовнішнє магнітне поле, наприклад, двох суміжних відбитків коду і, з іншого боку, елементи 3 та 5 не зчитують інформаційні сигнали між окремими кодовими групами. 50461 4 При русі керованого об'єкта, на якому розміщений блок зчитування, на виході елементів зчитування 3, 4 та 6 з'являються сигнали, що мають максимуми у центрі магнітних відбитків та подаються у формувач двійкового коду 7. У подальшому цифрова інформація поступає на один із входів елемента І 11. Під час зчитування всіх відбитків окремих кодових груп сигнали з елементів зчитування 3 та 5 поступають через амплітудні детектори 8 на суматор 9, з виходу якого сигнал через пороговий елемент 10 подається на дозволяючий вхід елемента І 11, при цьому двійкова інформація передається у виконавчий блок 12. При входженні елементів зчитування 3 та 5 в зону, де відсутні магнітні відбитки, сигнали на їхніх виходах не виділяються, і в цей момент виробляється імпульс синхронізації, який керує роботою виконавчого блоку 12 та водночас стробує елемент І 11 по дозволяючому входу. Завдяки послідовно зустрічному включенню обмоток елементів зчитування 4 та 6 корисний сигнал подвоюється, а сигнал перешкоди від стику 2 рейок компенсується. Зазначена конструкція пристрою забезпечує високу перешкодозахищеність зчитування, оскільки у випадку пропуску одного інформаційного сигналу відбувається збій тільки в даній кодовій групі, а при зчитуванні наступних кодових груп працездатність поновлюється. Пропонована корисна модель дозволить забезпечити суттєву стійкість до перешкод, чутливість пристрою та надійність зчитування інформації. 5 Комп’ютерна верстка Л. Ціхановська 50461 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
