Акустичний екран

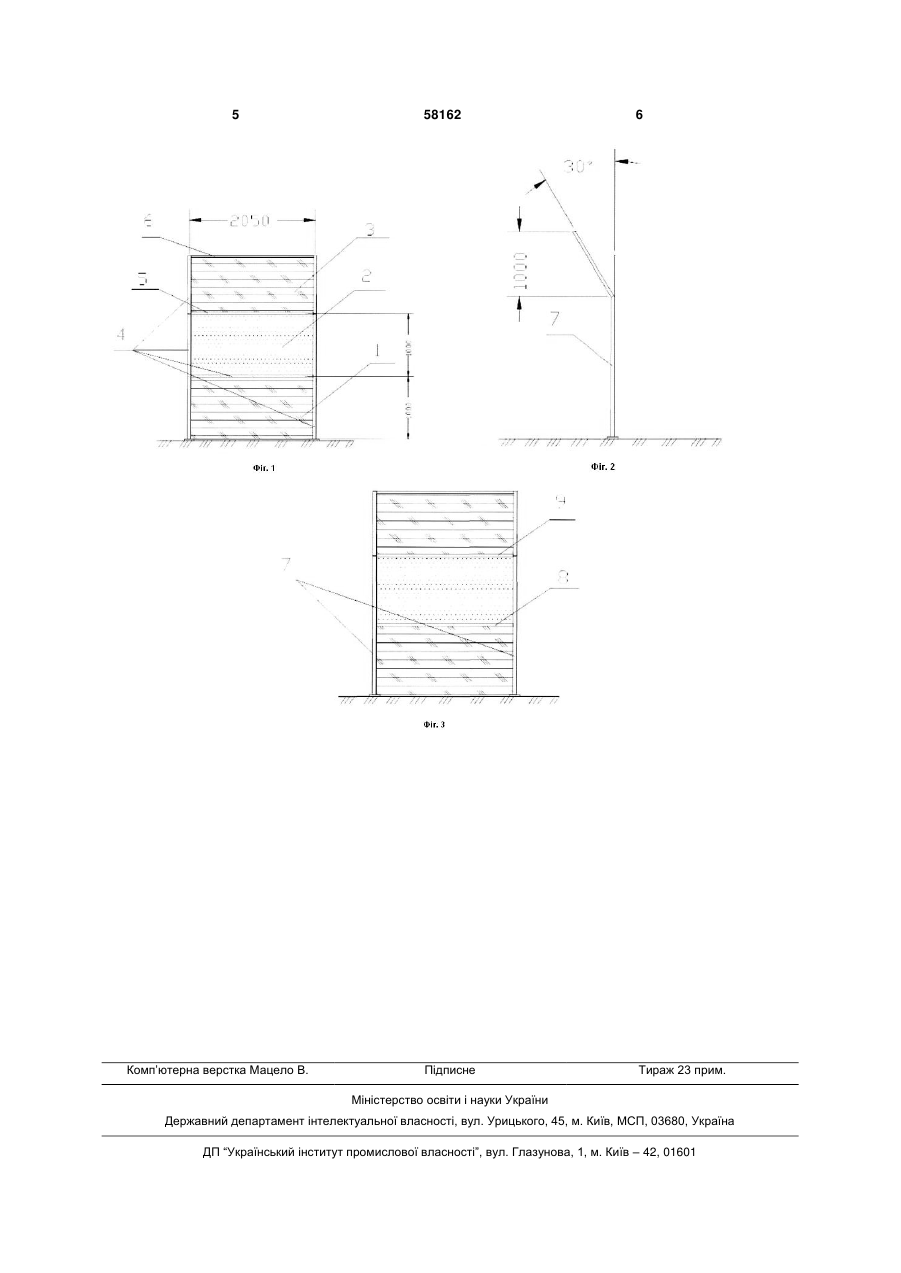

1. Акустичний екран, який містить щонайменше дві шумопоглинаючі та/або шумовідбиваючі панелі, суміжні між собою, каркас, з'єднаний з шумопоглинаючими та/або шумовідбиваючими панелями за допомогою кріпильних елементів, який відрізняється тим, що шумопоглинаючі та/або шумовідбиваючі панелі розташовано одна над одною та виконано з стільникового та/або монолітного полікарбонату, а каркас містить вертикальні 3 ваючих панелей до каркасу, застосування полімерних пластиків в якості шумопоглинаючих та/або шумовідбиваючих панелей та розташування цих панелей одна відносно іншої. Поставлене завдання вирішується таким чином, що у акустичному екрані, який містить щонайменше дві шумопоглинаючі та/або шумовідбиваючі панелі, суміжні між собою, та каркас, сполучений з шумопоглинаючими та/або шумовідбиваючими панелями за допомогою кріпильних елементів, згідно з корисною моделлю, шумопоглинаючі та/або шумовідбиваючі панелі розташовано одна над одною та виконано з сотового та/або монолітного полікарбонату, а каркас містить вертикальні стійки та притискні планки, причому шумопоглинаючі та/або шумовідбиваючі панелі розташовано між вертикальною стійкою та притискними планками, а кріпильні елементи сполучено як з вертикальними стійками, так і з притискними планками. Суміжні шумопоглинаючі та/або шумовідбиваючі панелі можуть бути розташовані одна відносно одної під кутом 90-179°. Одна з суміжних шумопоглинаючих та/або шумовідбиваючих панелей може бути виконана з монолітного полікарбонату. Суміжна з нею шумопоглинаюча та/або шумовідбиваюча панель може бути виконана зі сотового полікарбонату. Між сукупністю суттєвих ознак корисної моделі та технічним результатом, що досягається, є наступний причинно-наслідковий зв'язок. Виконання шумопоглинаючих та/або шумовідбиваючих панелей зі сотового та/або монолітного полікарбонату дозволяє підвищити показники шумозаглушення акустичного екрану при зменшенні собівартості його виготовлення за рахунок застосування однакових матеріалів - полімерних пластиків для забезпечення як шумопоглинаючих так і шумовідбиваючих якостей акустичного екрану. Розташування цих панелей одна над одною підвищує зручність складання акустичного екрану за рахунок створення вертикально орієнтованої конструкції, яку зручно монтувати на місці. Наявність у каркасі вертикальних стійок та притискних планок, розташування шумопоглинаючих та/або шумовідбиваючих панелей між вертикальною стійкою та притискними планками та сполучення кріпильних елементів як з вертикальними стійками, так і з притискними планками дозволяє підвищити зручність збирання акустичного екрану та його монтажу на місці розташування, а також зменшити собівартість його виготовлення та монтажу на місці розташування за рахунок створення жорсткої рамної конструкції з покращеними показниками опору вітровому навантаженню та зменшенням часу та складності збирання акустичного екрану в залежності від умов його монтажу на місці розташування. При чому елементи, які застосовуються у конструкції каркасу, є стандартними, тому це знижує собівартість акустичного екрану. Також сполучення кріпильних елементів як з вертикальними стійками, так і з притискними планка 58162 4 ми дозволяє підвищити захист від несанкціонованого розбирання конструкції звукового екрану. Розташування суміжних шумопоглинаючих та/або шумовідбиваючих панелей може бути здійснене одна відносно одної під кутом 90-179°, що дозволяє отримати звуковий екран з нахиленим верхом для збільшення ефективності захисту від шуму. Виконання суміжних шумопоглинаючих та/або шумовідбиваючих панелей тільки зі сотового полікарбонату або тільки з монолітного полікарбонату або однієї з суміжних панелей - зі сотового полікарбонату, а іншої з суміжних панелей - з монолітного полікарбонату, дозволяє підвищити ефективність захисту від шуму та покращити естетичні властивості акустичного екрану. Можливість здійснення корисної моделі проілюстровано наступним прикладом виконання акустичного екрану. Цей приклад ніяким чином не обмежує варіанти можливого виконання корисної моделі за ознаками, які викладені у формулі, а лише пояснює їх на конкретному прикладі. На фіг. 1 представлено вид спереду акустичного екрану, на фіг. 2 - вид збоку акустичного екрану, на фіг. 3 - вид ззаду акустичного екрану. Акустичний екран містить шумовідбиваючі панелі 1 та 3 зі монолітного полікарбонату та шумопоглинаючу панель 2 зі сотового полікарбонату. Панелі 1, 2, 3 розташовані одна над одною. Панелі 1 та 2 розташовані вертикально. Панель 3 розташована під кутом 30° відносно вертикальної площини. Каркас містить притискні планки 4, 5 з одного боку від панелей 1, 2 і 3 та вертикальні стійки 7 і з притискні планки 8 і 9 з іншого боку панелей 1, 2 і 3. Кріпильні елементи з'єднують притискні планки 4, 5, 8 та 9 та вертикальні стійки 7 крізь отвори (не показано) у панелях 1, 2 і 3, які можуть бути розташовані по довжині притискних планок та вертикальних стійок. У верхній частині панелі 3 розташовано планку 6 для підвищення жорсткості конструкції. Усі або частина елементів, які містить каркас, можуть бути виконані з металу або бетону. Додатково каркас може містити направляючі планки, алюмінієві або стальні профілі, металеві спеціальні елементи для кріплення, також в окремих випадках полівінілхлоридні профілі тощо. Фундамент для встановлення акустичного екрану обирається відповідно до місцевих умов його розташування відповідно до сили повітряного навантаження і може бути стрічковим, пальовим або іншим. В якості кріпильних елементів можуть використовувати самонарізи, болти, заклепки та інші подібні стандартні кріпильні елементи. Корисна модель дозволяє підвищити зручність збирання акустичного екрану та його монтажу на місці розташування, підвищити ефективність шумозаглушення акустичного екрану, зменшити собівартість його виготовлення та монтажу на місці розташування. 5 Комп’ютерна верстка Мацело В. 58162 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
