Шумозахисний екран

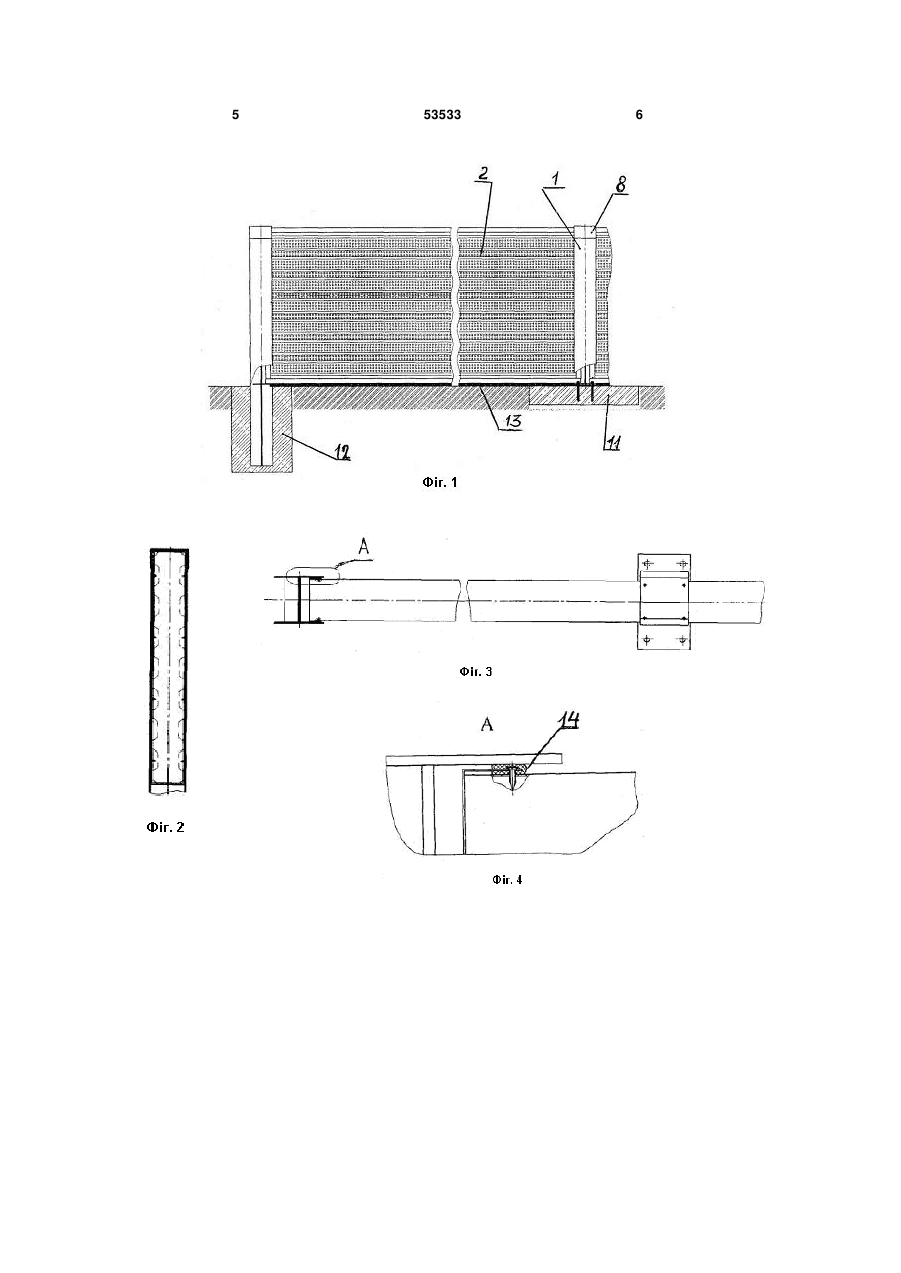

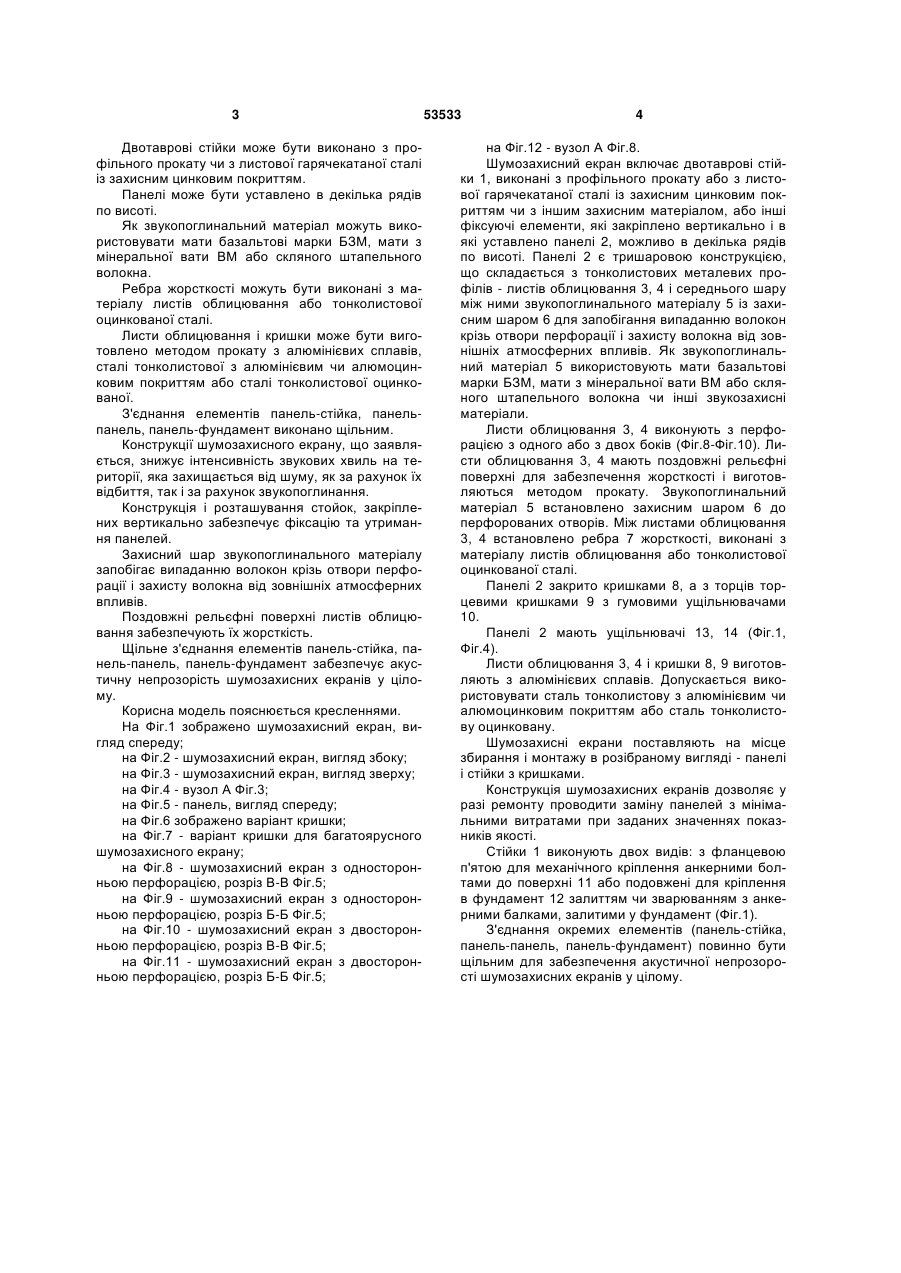

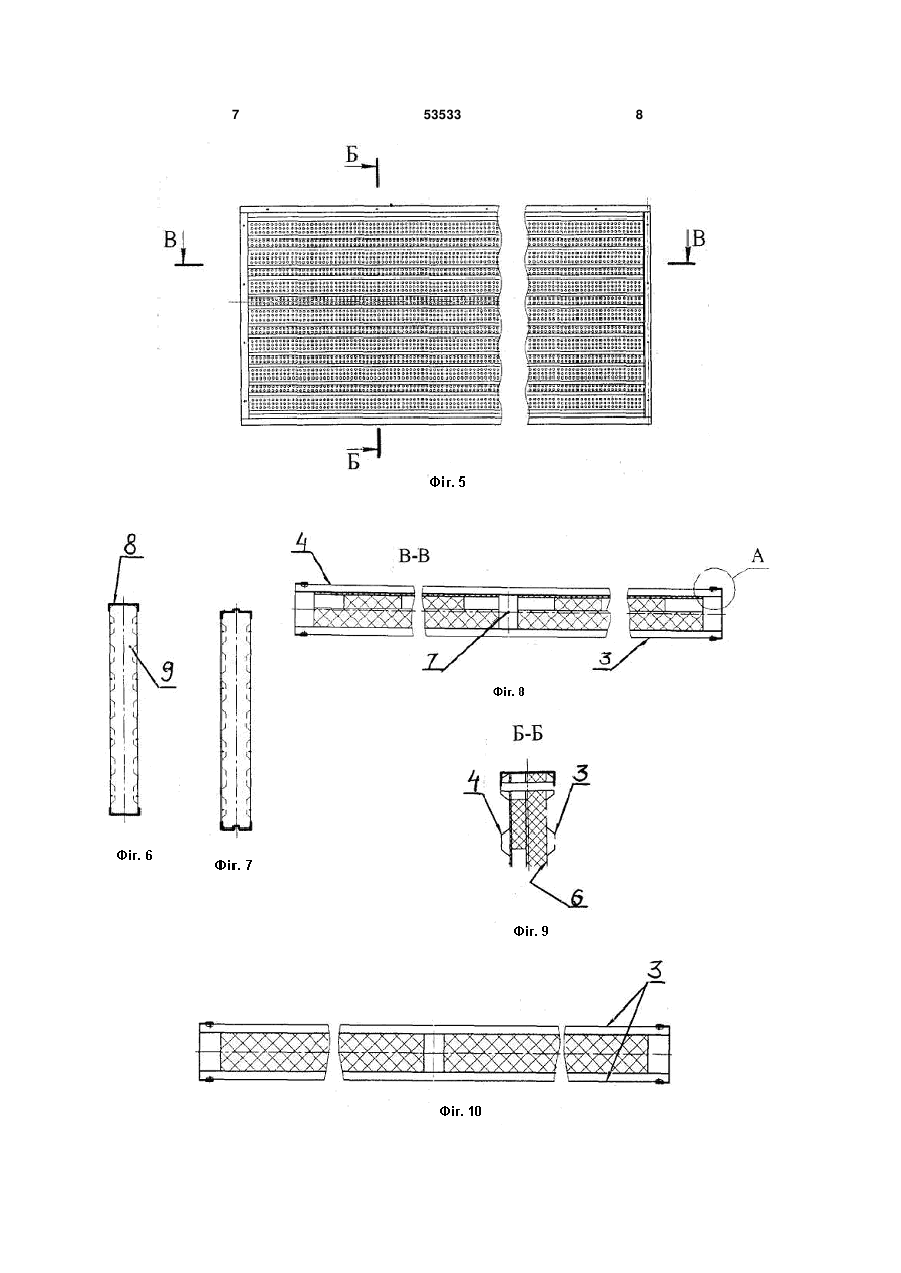

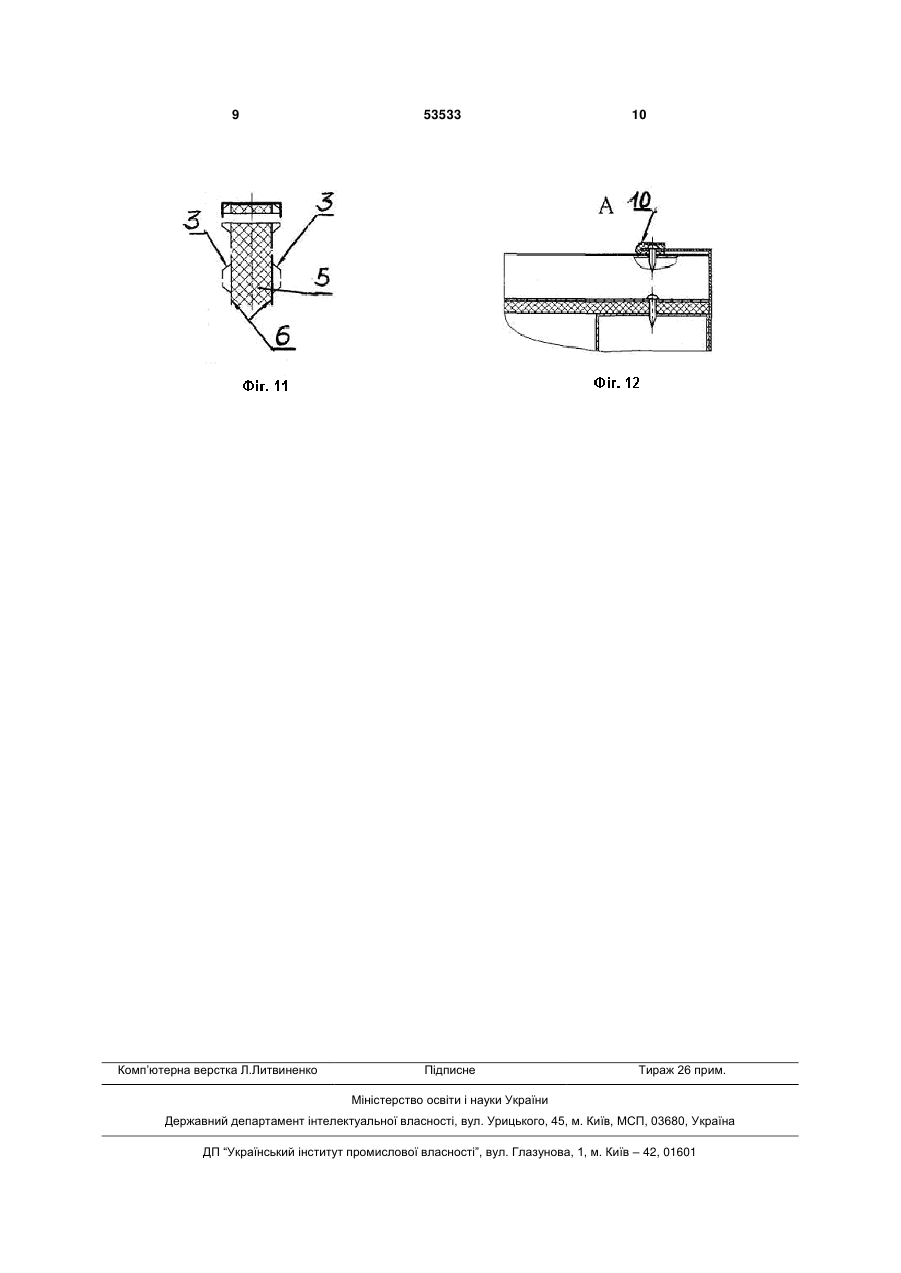

1. Шумозахисний екран, що містить панелі з перфорацією і кришками, який відрізняється тим, що містить двотаврові стійки, які закріплено вертикально і в які уставлено панелі, виконані як тришарова конструкція, що складається з тонколистових металевих профілів - листів облицювання і середнього шару між ними - звукопоглинального матеріалу із захисним шаром, листи облицювання мають поздовжні рельєфні поверхні і виконані з перфорацією з одного або з двох боків, між листами облицювання встановлено ребра жорсткості, а з торців панелі закрито торцевими кришками з гумовими ущільнювачами. 2. Шумозахисний екран за п. 1, який відрізняється тим, що двотаврові стійки виконано з профіль U 2 (19) 1 3 Двотаврові стійки може бути виконано з профільного прокату чи з листової гарячекатаної сталі із захисним цинковим покриттям. Панелі може бути уставлено в декілька рядів по висоті. Як звукопоглинальний матеріал можуть використовувати мати базальтові марки БЗМ, мати з мінеральної вати ВМ або скляного штапельного волокна. Ребра жорсткості можуть бути виконані з матеріалу листів облицювання або тонколистової оцинкованої сталі. Листи облицювання і кришки може бути виготовлено методом прокату з алюмінієвих сплавів, сталі тонколистової з алюмінієвим чи алюмоцинковим покриттям або сталі тонколистової оцинкованої. З'єднання елементів панель-стійка, панельпанель, панель-фундамент виконано щільним. Конструкції шумозахисного екрану, що заявляється, знижує інтенсивність звукових хвиль на території, яка захищається від шуму, як за рахунок їх відбиття, так і за рахунок звукопоглинання. Конструкція і розташування стойок, закріплених вертикально забезпечує фіксацію та утримання панелей. Захисний шар звукопоглинального матеріалу запобігає випаданню волокон крізь отвори перфорації і захисту волокна від зовнішніх атмосферних впливів. Поздовжні рельєфні поверхні листів облицювання забезпечують їх жорсткість. Щільне з'єднання елементів панель-стійка, панель-панель, панель-фундамент забезпечує акустичну непрозорість шумозахисних екранів у цілому. Корисна модель пояснюється кресленнями. На Фіг.1 зображено шумозахисний екран, вигляд спереду; на Фіг.2 - шумозахисний екран, вигляд збоку; на Фіг.3 - шумозахисний екран, вигляд зверху; на Фіг.4 - вузол А Фіг.3; на Фіг.5 - панель, вигляд спереду; на Фіг.6 зображено варіант кришки; на Фіг.7 - варіант кришки для багатоярусного шумозахисного екрану; на Фіг.8 - шумозахисний екран з односторонньою перфорацією, розріз В-В Фіг.5; на Фіг.9 - шумозахисний екран з односторонньою перфорацією, розріз Б-Б Фіг.5; на Фіг.10 - шумозахисний екран з двосторонньою перфорацією, розріз В-В Фіг.5; на Фіг.11 - шумозахисний екран з двосторонньою перфорацією, розріз Б-Б Фіг.5; 53533 4 на Фіг.12 - вузол А Фіг.8. Шумозахисний екран включає двотаврові стійки 1, виконані з профільного прокату або з листової гарячекатаної сталі із захисним цинковим покриттям чи з іншим захисним матеріалом, або інші фіксуючі елементи, які закріплено вертикально і в які уставлено панелі 2, можливо в декілька рядів по висоті. Панелі 2 є тришаровою конструкцією, що складається з тонколистових металевих профілів - листів облицювання 3, 4 і середнього шару між ними звукопоглинального матеріалу 5 із захисним шаром 6 для запобігання випаданню волокон крізь отвори перфорації і захисту волокна від зовнішніх атмосферних впливів. Як звукопоглинальний матеріал 5 використовують мати базальтові марки БЗМ, мати з мінеральної вати ВМ або скляного штапельного волокна чи інші звукозахисні матеріали. Листи облицювання 3, 4 виконують з перфорацією з одного або з двох боків (Фіг.8-Фіг.10). Листи облицювання 3, 4 мають поздовжні рельєфні поверхні для забезпечення жорсткості і виготовляються методом прокату. Звукопоглинальний матеріал 5 встановлено захисним шаром 6 до перфорованих отворів. Між листами облицювання 3, 4 встановлено ребра 7 жорсткості, виконані з матеріалу листів облицювання або тонколистової оцинкованої сталі. Панелі 2 закрито кришками 8, а з торців торцевими кришками 9 з гумовими ущільнювачами 10. Панелі 2 мають ущільнювачі 13, 14 (Фіг.1, Фіг.4). Листи облицювання 3, 4 і кришки 8, 9 виготовляють з алюмінієвих сплавів. Допускається використовувати сталь тонколистову з алюмінієвим чи алюмоцинковим покриттям або сталь тонколистову оцинковану. Шумозахисні екрани поставляють на місце збирання і монтажу в розібраному вигляді - панелі і стійки з кришками. Конструкція шумозахисних екранів дозволяє у разі ремонту проводити заміну панелей з мінімальними витратами призаданих значеннях показників якості. Стійки 1 виконують двох видів: з фланцевою п'ятою для механічного кріплення анкерними болтами до поверхні 11 або подовжені для кріплення в фундамент 12 залиттям чи зварюванням з анкерними балками, залитими у фундамент (Фіг.1). З'єднання окремих елементів (панель-стійка, панель-панель, панель-фундамент) повинно бути щільним для забезпечення акустичної непрозорості шумозахисних екранів у цілому. 5 53533 6 7 53533 8 9 Комп’ютерна верстка Л.Литвиненко 53533 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
