Сальник штока

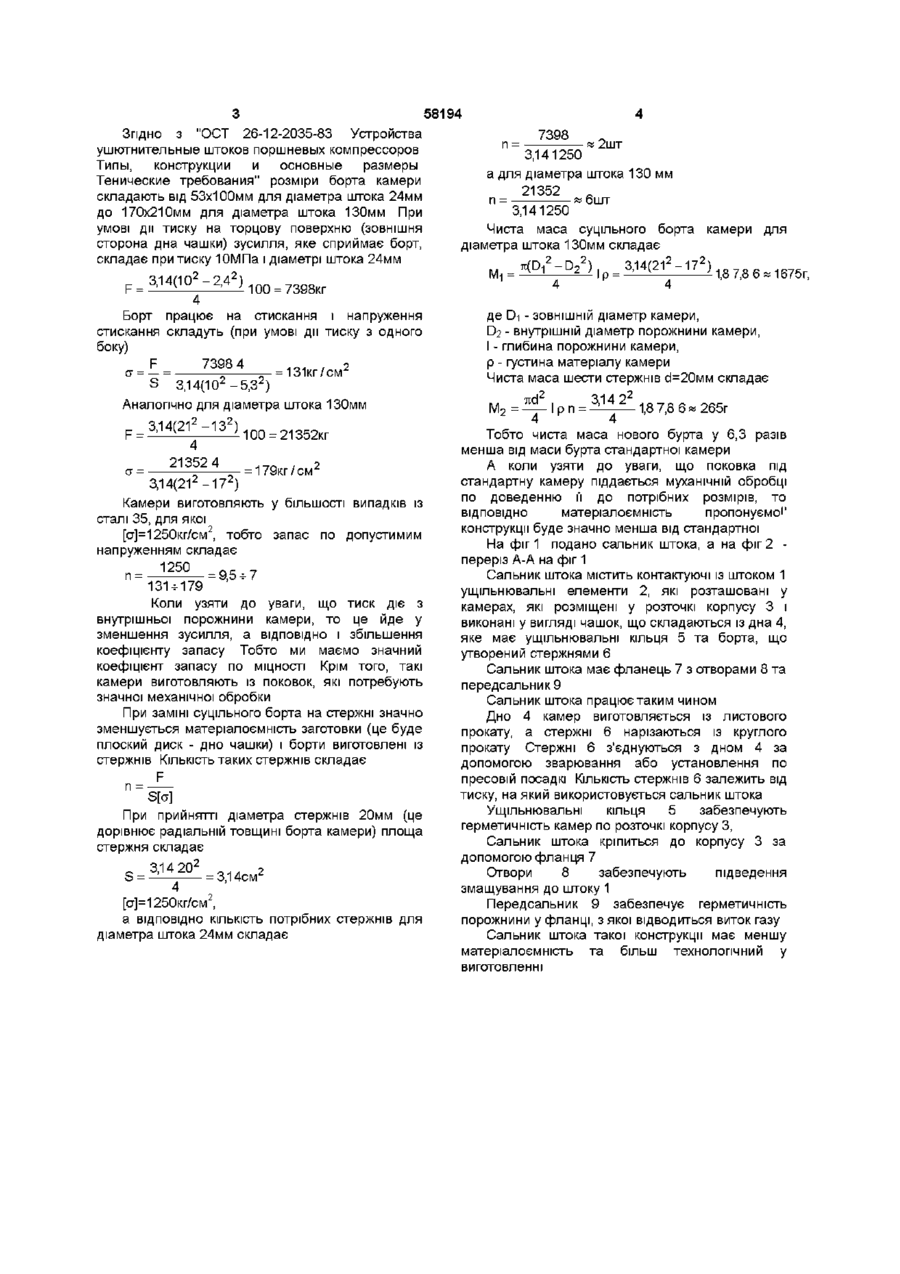

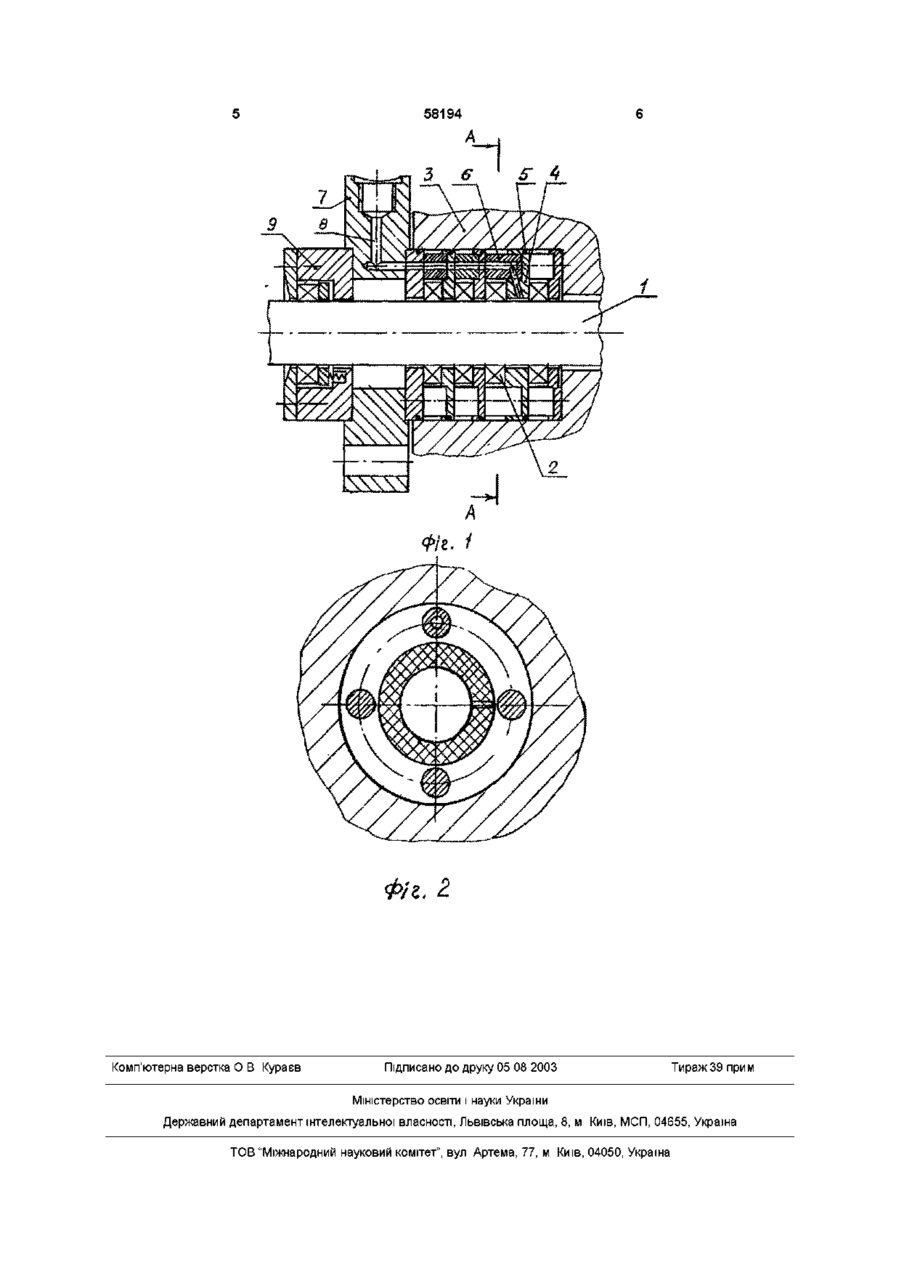

Сальник штока, який містить ущільнювальні елементи, розташовані у камерах, виконаних у вигляді чашок і розміщених у розточці корпусу, який відрізняється тим, що борти чашок утворені стрижнями, а їх дно герметизоване відносно розточки корпусу ущільнювальним елементом установлені додаткові натискні кільця, які виконані розрізними з осьовим виступом на торцовій поверхні, що охоплює ущільнювальний елемент, при цьому форма поверхонь додаткових натискних кілець, які контактують з ВІДПОВІДНИМИ поверхнями натискних та ущільнювального кілець, виконана ВІДПОВІДНО цим поверхням /А С СРСР №1151740, F16J 15/28, БИ №15,1985р,/ Недоліками вищезгаданих ущільнень є значна матеріалоємність камер та нетехнолопчність їх виготовлення Найбільш близьким по технічній сутності та досягненим результатам до запропонованого винаходу є сальник штока з елементами у вигляді плоских або трапецієвидних розрізних кілець, які розташовані у камерах, виконаних у вигляді чашок і розміщених у розточкі корпусу /Поршневые компрессоры / Под общ ред Б С Фотина - Л Машиностроение, 1987 - с,235,236, рис 8 9прототип / Недоліками цього сальника штока є значна матеріалоємність камер та нетехнолопчність їх виготовлення У основу винаходу поставлена задача удосконалення сальника штока з метою зменшити матеріалоємність камер та зробити їх більш технологічними у виготовленні Поставлена задача досягається тим, що у відомому сальнику штока, який містить ущільнювальні елементи у вигляді плоских або трапецієвидних розрізних кілець, які розташовані у камерах, виконаних у вигляді чашок і розміщених у розточкі корпусу, ВІДПОВІДНО до винаходу борти чашок утворені стержнями, а їх дно герметизоване відносно розточки корпусу 00 ю 58194 Згідно З "ОСТ 26-12-2035-83 Устройства ушютнителыные штоков поршневых компрессоров Типы, конструкции и основные размеры Тенические требования" розміри борта камери складають від 53х100мм для діаметра штока 24мм до 170х210мм для діаметра штока 130мм При умові дії тиску на торцову поверхню (зовнішня сторона дна чашки) зусилля, яке сприймає борт, складає притиску ЮМПа і діаметрі штока 24мм 2 3,14(10 -2,4 ) 4 21352 4 3,14(212-172) 100 = 21352кг = 179кг / см Камери виготовляють у більшості випадків із сталі 35, для якої [а]=1250кг/см2, тобто запас по допустимим напруженням складає 1250 П ~ 131-И79 ~ ' Коли узяти до уваги, що тиск діє з внутрішньої порожнини камери, то це йде у зменшення зусилля, а ВІДПОВІДНО І збільшення коефіцієнту запасу Тобто ми маємо значний коефіцієнт запасу по МІЦНОСТІ Крім того, такі камери виготовляють із поковок, які потребують значної механічної обробки При заміні суцільного борта на стержні значно зменшується матеріалоємність заготовки (це буде плоский диск - дно чашки) і борти виготовлені із стержнів КІЛЬКІСТЬ таких стержнів складає F п= S[c] При прийнятті діаметра стержнів 20мм (це дорівнює радіальній товщині борта камери) площа стержня складає S= 3,14 2 0 Чиста маса суцільного борта камери для діаметра штока 130мм складає 2 О 9 іЧЧ - В 2 )і О 3/И(21 - 1 7 ) 1 | 8 7 | 8 6 я і 6 7 5 г 100 = 7398кг Борт працює на стискання і напруження стискання складуть (при умові дії тиску з одного боку) F 7398 4 а =—= = 131кг/см 2 S 3,14(10 2 -5,3 2 ) Аналогічно для діаметра штока 130мм 3,14(212-132) 2шт 3,141250 а для діаметра штока 130 мм 21352 п = 3 , 1 4 1 2 5 0 6 шт м 2 7398 п= 2 2 = 3,14см [а]=1250кг/см , а ВІДПОВІДНО КІЛЬКІСТЬ потрібних стержнів для діаметра штока 24мм складає де Di - ЗОВНІШНІЙ діаметр камери, D2 - внутрішній діаметр порожнини камери, І - глибина порожнини камери, р - густина матеріалу камери Чиста маса шести стержнів d=20MM складає М 22 7ТГІ І рп = п 1,8 7,8 6 « 265г 4 Р 4 Тобто чиста маса нового бурта у 6,3 разів менша від маси бурта стандартної камери А коли узяти до уваги, що поковка під стандартну камеру піддається муханічній обробці по доведенню її до потрібних розмірів, то ВІДПОВІДНО матеріалоємність пропонуємо!' конструкції буде значно менша від стандартної На фіг 1 подано сальник штока, а на фіг 2 переріз А-А на фіг 1 Сальник штока містить контактуючі із штоком 1 ущільнювальні елементи 2, які розташовані у камерах, які розміщені у розточкі корпусу 3 і виконані у вигляді чашок, що складаються із дна 4, яке має ущільнювальні кільця 5 та борта, що утворений стержнями 6 Сальник штока має фланець 7 з отворами 8 та передсальникЭ Сальник штока працює таким чином Дно 4 камер виготовляється із листового прокату, а стержні 6 нарізаються із круглого прокату Стержні 6 з'єднуються з дном 4 за допомогою зварювання або установлення по пресовій посадкі КІЛЬКІСТЬ стержнів 6 залежить від тиску, на який використовується сальник штока Ущільнювальнікільця 5 забезпечують герметичність камер по розточкі корпусу З, Сальник штока кріпиться до корпусу 3 за допомогою фланця 7 Отвори 8 забезпечують підведення змащування до штоку 1 Передсальник 9 забезпечує герметичність порожнини у фланці, з якої відводиться виток газу Сальник штока такої конструкції має меншу матеріалоємність та більш технологічний у виготовленні 58194 Фіг. і Фіг. 2 Комп'ютерна верстка О В Кураєв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
