Ущільнення штока

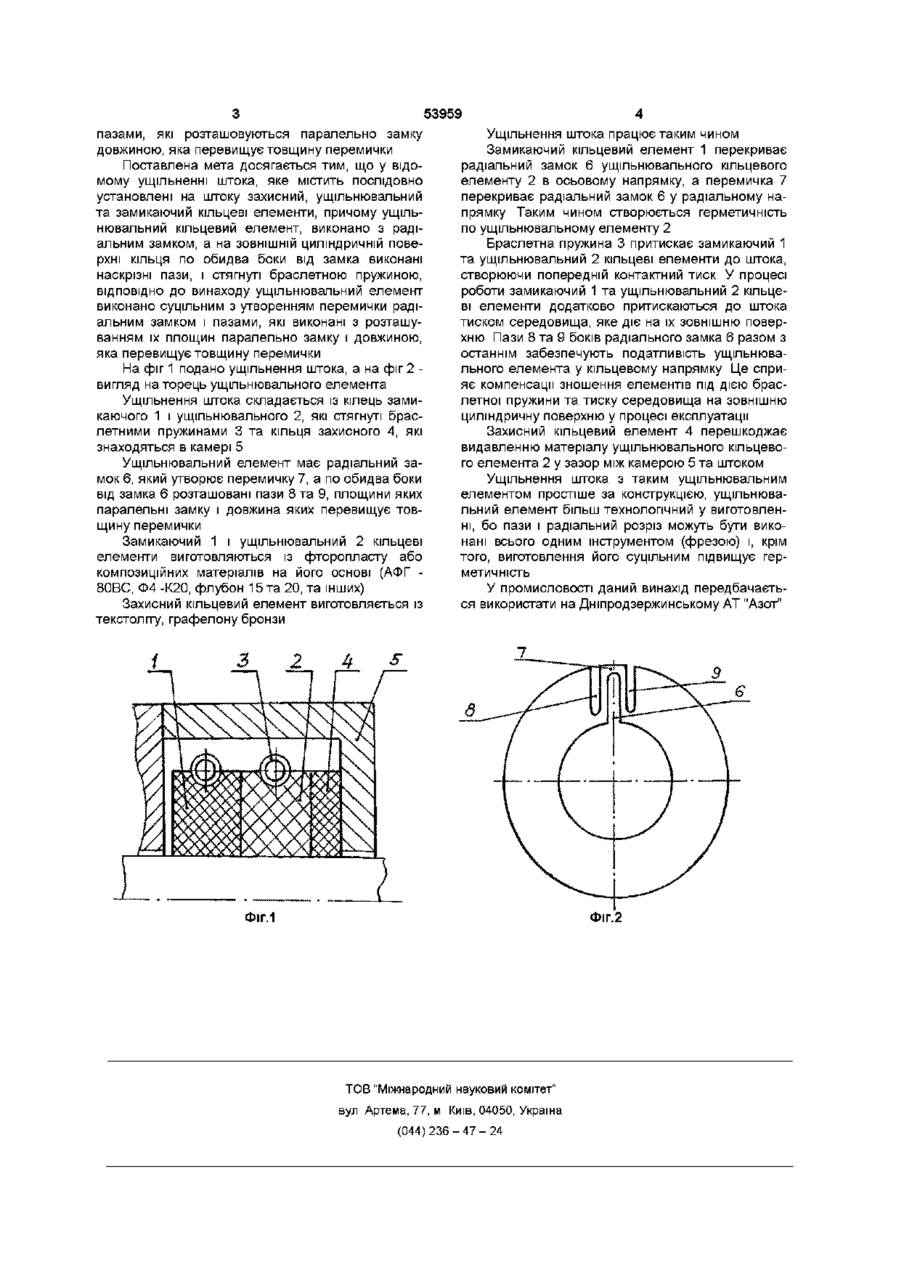

Ущільнення штока, що містить послідовно установлені на штоці захисний, ущільнювальний та замикаючий кільцеві елементи, причому ущільнювальний кільцевий елемент виконано з радіальним замком, на ЗОВНІШНІЙ циліндричній поверхні кільця по обидва боки від замка виконані наскрізні пази, замикаючий і ущільнювальний елементи стягнуті браслетною пружиною, яке відрізняється тим, що ущільнювальний елемент виконано суцільним з утворенням перемички радіальним замком, а пази виконано з розташуванням їх паралельно замку і довжиною, яка перевищує товщину перемички Винахід відноситься до галузі ущільнювальної техніки, а зокрема до ущільнень штоків поршневих компресорів Відоме ущільнення штока, яке виконане у вигляді плоского розрізного кільця зі стиком, в якому тангенціальний розріз з одного боку стику виконаний наскрізним, а з другого подовжений за радіальний розріз, причому над радіальним розрізом на циліндричній поверхні виконана проточка [А С СРСР №653471, М, кл F16J15/56 БН №11, 1979р] Недоліком цього ущільнення є низька надійність, яка обумовлена негерметичністю наскрізного тангенціального розрізу внаслідок практичної неможливості якісно обробити зону стику, бо сегмент не повністю відсікається тангенціальним розрізом Відомий ущільнювальний елемент штока, який складається із кілець захисного, замикаючого та ущільнювального з від'ємним сегментом та радіальним розрізом, які стягнуті браслетними пружинами [ОСТ 26-12-2035-83 Устройства уплотнительные штоков поршневых компрессоров, с 14] Відомий ущільнювальний елемент сальника із фторопласта, який має один радіально - тангенціальний розріз і стягнутий браслетною пружиною [Рыбак А И , Сергиенко В К , Сальники поршневых компрессоров из фторопласта Сб научи тр Пермского политехнического института, 1970, №63, с 44 - 46] Недоліком цього ущільнювального елемента є низька герметичність стику в МІСЦІ тангенціального розрізу, внаслідок неможливості його якісної обро бки, а також по мірі зношення елемента проходить повертання кінця кільця в МІСЦІ радіального розрізу і контакт в МІСЦІ тангенціального розрізу погіршується Найбільш близьким по технічній сутності та досягненим результатам до запропонованого винаходу є ущільнення штока, яке містить послідовно установлені на штоку захисний, ущільнювальний та замикаючий кільцеві елементи, причому ущільнювальний кільцевий елемент виконаний у вигляді сегмента та кільця з радіальним замком, які спряжені у зоні замка по площині, перпендикулярній його осі, а на ЗОВНІШНІЙ циліндричній поверхні кільця по обидва боки від замка виконані наскрізні пази, площини яких паралельні площині спряження кільця і сегмента, і замикаючий та ущільнювальний елементи стягнуті браслетними пружинами [АС СРСР №1749596 А1, М, Кл F16J15/56 "Уплотнение штока", Начовний И И , Скирко В Г , БН №27,1992р - прототип] До недоліків прототипу треба віднести складність конструкції ущільнювального елементу, не технологічність його виготовлення, яка пов'язана з необхідністю виконання тангенціального розрізу, який відсікає сегмент, радіального розрізу кільця, бокових пазів, а також притирання сегменту до кільця Наявність тангенціального розрізу знижує герметичність ущільнення У основу винаходу поставлена мета підвищити герметичність, спростити конструкцію ущільнювального елемента та забезпечити технологічність його виготовлення шляхом виконання його суцільним з утворенням перемички радіальним замком і ю СО ю 53959 пазами, які розташовуються паралельно замку довжиною, яка перевищує товщину перемички Поставлена мета досягається тим, що у відомому ущільненні штока, яке містить послідовно установлені на штоку захисний, ущільнювальний та замикаючий кільцеві елементи, причому ущільнювальний кільцевий елемент, виконано з радіальним замком, а на ЗОВНІШНІЙ циліндричній поверхні кільця по обидва боки від замка виконані наскрізні пази, і стягнуті браслетною пружиною, ВІДПОВІДНО до винаходу ущільнювальний елемент виконано суцільним з утворенням перемички радіальним замком і пазами, які виконані з розташуванням їх площин паралельно замку і довжиною, яка перевищує товщину перемички На фіг 1 подано ущільнення штока, а на фіг 2 вигляд на торець ущільнювального елемента Ущільнення штока складається із кілець замикаючого 1 і ущільнювального 2, які стягнуті браслетними пружинами 3 та кільця захисного 4, які знаходяться в камері 5 Ущільнювальний елемент має радіальний замок 6, який утворює перемичку 7, а по обидва боки від замка 6 розташовані пази 8 та 9, площини яких паралельні замку і довжина яких перевищує товщину перемички Замикаючий 1 і ущільнювальний 2 кільцеві елементи виготовляються із фторопласту або композиційних матеріалів на його основі (АФГ 80ВС, Ф4 -К20, флубон 15 та 20, та інших) Захисний кільцевий елемент виготовляється із текстоліту, графелону бронзи Ущільнення штока працює таким чином Замикаючий кільцевий елемент 1 перекриває радіальний замок 6 ущільнювального кільцевого елементу 2 в осьовому напрямку, а перемичка 7 перекриває радіальний замок 6 у радіальному напрямку Таким чином створюється герметичність по ущільнювальному елементу 2 Браслетна пружина 3 притискає замикаючий 1 та ущільнювальний 2 кільцеві елементи до штока, створюючи попередній контактний тиск У процесі роботи замикаючий 1 та ущільнювальний 2 кільцеві елементи додатково притискаються до штока тиском середовища, яке діє на їх зовнішню поверхню Пази 8 та 9 боків радіального замка 6 разом з останнім забезпечують податливість ущільнювального елемента у кільцевому напрямку Це сприяє компенсації зношення елементів під дією браслетної пружини та тиску середовища на зовнішню циліндричну поверхню у процесі експлуатації Захисний кільцевий елемент 4 перешкоджає видавленню матеріалу ущільнювального кільцевого елемента 2 у зазор між камерою 5 та штоком Ущільнення штока з таким ущільнювальним елементом простіше за конструкцією, ущільнювальний елемент більш технологічний у виготовленні, бо пази і радіальний розріз можуть бути виконані всього одним інструментом (фрезою) і, крім того, виготовлення його суцільним підвищує герметичність У промисловості даний винахід передбачається використати на Дніпродзержинському AT "Азот" 6 Фіг.1 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
