Секційний економайзер

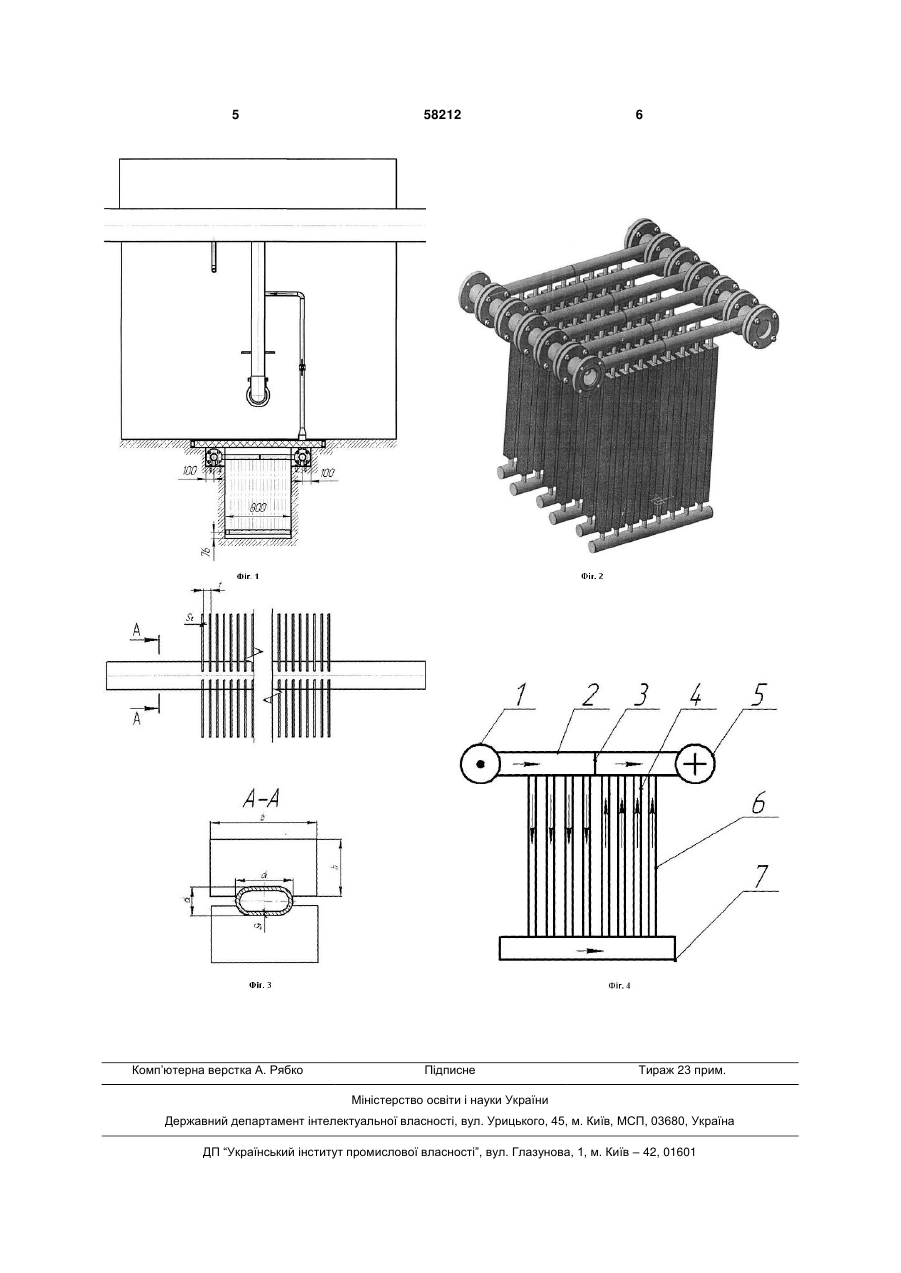

Секційний економайзер, що виготовлений зі сталевих труб, кінці яких приварені до збірних ко 3 В залежності від площі поверхні змійовикових труб економайзер може комплектуватися (по ходу газів) в окремі пакети висотою 0,9-1,5 м. Підживлююча вода потрапляє в нижній колектор звідки поступає в котел. Швидкість руху води в економайзері визначається числом паралельних змійовиків. Сталеві економайзери утворюють одне ціле з котлом. Змійовики сталевого економайзера кріплять за допомогою опорних стійок, ці стійки опираються на порожнисті балки. Що охолоджуються повітрям, які розташовуються під економайзером всередині газоходу. Стійки мають спеціально приварені до них крюки (гребінки), на які спираються трубки змійовиків. Недоліками сталевих змійовиків економайзерів є наявність конвективної шахти, значна металоємкість, збільшення габаритів котельної установки і теплових втрат в зовнішнє середовище. Задачею запропонованого рішення є вдосконалення конструкції економайзера шляхом виконання його з ряду секцій, в результаті чого підвищується ККД котельної установки на 7-10 %. Задача вирішується тим, що в секційному економайзері, виготовленому з сталевих труб, кінці яких приварені до збірних колекторів, згідно з корисною моделлю, він виготовлений з ряду секцій, які включають вхідний, нижній, та вихідний колектори, при цьому вхідний та вихідний колектори являють собою трубу круглого профілю, що розділена посередині ввареною, круглою перегородкою, секція виконана одноходовою по димовим газам та двоходовою по воді, а як колектори використані труби круглого профілю, в які вварені плоскоовальні труби з неповним поперековим оребренням. Конструкція теплоутилізатора секційного економайзера, складається з секцій. Як поверхня нагріву використовується плоскоовальна труба з неповним поперековим оребренням рисі (Письменний Є.М., Терех О.М., Рогачов В.А., Бурлей В.Д. Теплообмінна труба / Деклараційний патент на корисну модель. 4871. Україна. 15.02.2005р., бюл. №2 та Письменний Є.М., Терех О.М., Рогачов В.А., Бурлей В.Д. Теплообмінна труба /Патент на корисну модель. № 25025. Україна. 25.07.2007 р., бюл. №11). Застосування таких труб збільшує в 10...15 разів площу поверхні теплообміну (у порівнянні з гладкотрубними пучками), що, в свою чергу, дозволяє зменшити габаритні розміри теплоутилізатора. Використання плоскоовальних труб як пове 58212 4 рхонь нагріву забезпечує в 1,4-1,8 менший аеродинамічний опір у порівнянні з пучками труб круглого профілю, що мають спірально-стрічкове оребрення. Плоскоовальні труби з неповним попепоперековим оребренням прості у виготовленні. З'єднання прямокутних ребер здійснюється за допомогою контактного зварювання. Такий тип оребрення дає можливість практично необмежено розвивати поверхню. При виготовленні поверхні використовується безвідхідна технологія виробництва. На Фіг.1 показано схему руху води в секції, де: 1 - підвідний колектор >89×4,5; 2 - підвідний колектор секції >57×3,5; 3 - перегородка в секції ; 4 - відвідний колектор секції >57×3,5; 5 - відвідний колектор >89×4,5; 6 - пласкоовальна труба з неповним поперечним оребрінням; 7 - нижній колектор секції >57×3,5. Секція одноходова по димовим газам та двоходова по воді (Фіг.1). В якості колекторів використовуються труби круглого профілю 2, в які вварені плоскоовальні труби з неповним поперековим оребренням. Вони, в свою чергу, вварені в підвідний (1) та відвідний (5) колектори. На Фіг.2 показано зібраний секційний економайзер, який збирається із секцій за допомогою фланцевого з'єднання. Поздовжній крок між секціями S2=165 мм. На Фіг.3 показано поперечний розріз несучої плоскоовальної труби. Поперечний розмір несучої плоскоовальної труби d1=30 мм, поздовжній розмір d2=15 мм, товщина стінки труби 1,5 мм. Висота ребра h=30 мм; товщина ребра s=0,8 мм; крок ребер t=3,75 мм. Розташування труб у економайзері шахове, це досягається зміщенням однієї секції відносно попередньої. На Фіг.4 показана установка утилізатора в підземному борові газів, що відходять, за котлом КВГ-6,5. Таке технічне рішення дає змогу від'єднувати у разі поломки чи аварії окремі секції, не зупиняючи при цьому роботу всього економайзера. Секція котла працює наступним чином. Вода, що нагрівається, поступає у вхідний колектор 1, рухаючись по колектору 2, вода опускається по пучку плоскоовальних труб і поступає в нижній колектор секції 7, з якого підіймається в відвідний колектор секції 4 та через відвідний колектор 5 передається в наступну секцію. Для забезпечення проходу води через всі секції почергово слугують направляючі перегородки 3. 5 Комп’ютерна верстка А. Рябко 58212 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
