Пристрій для фіксації ланцюга скребкового конвеєра

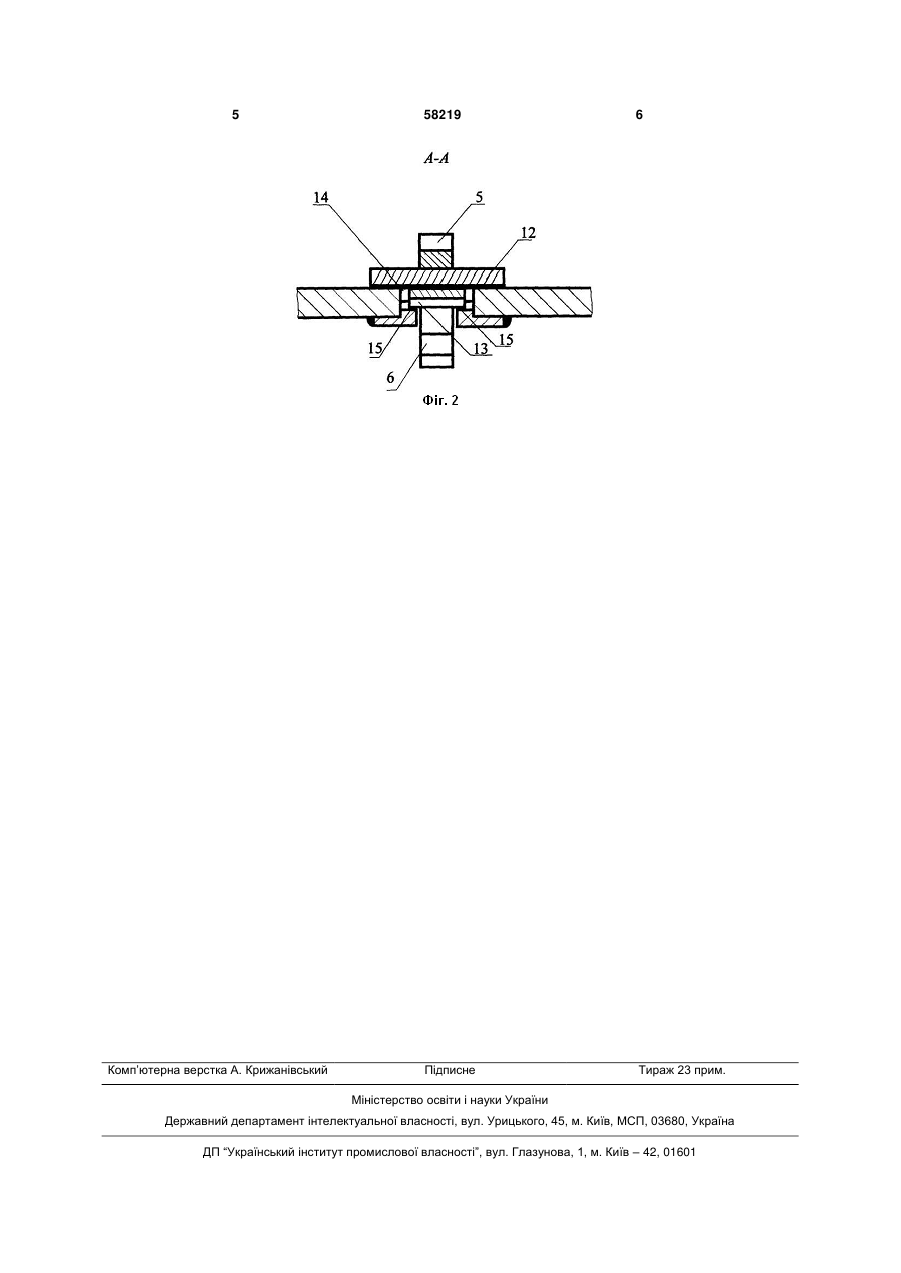

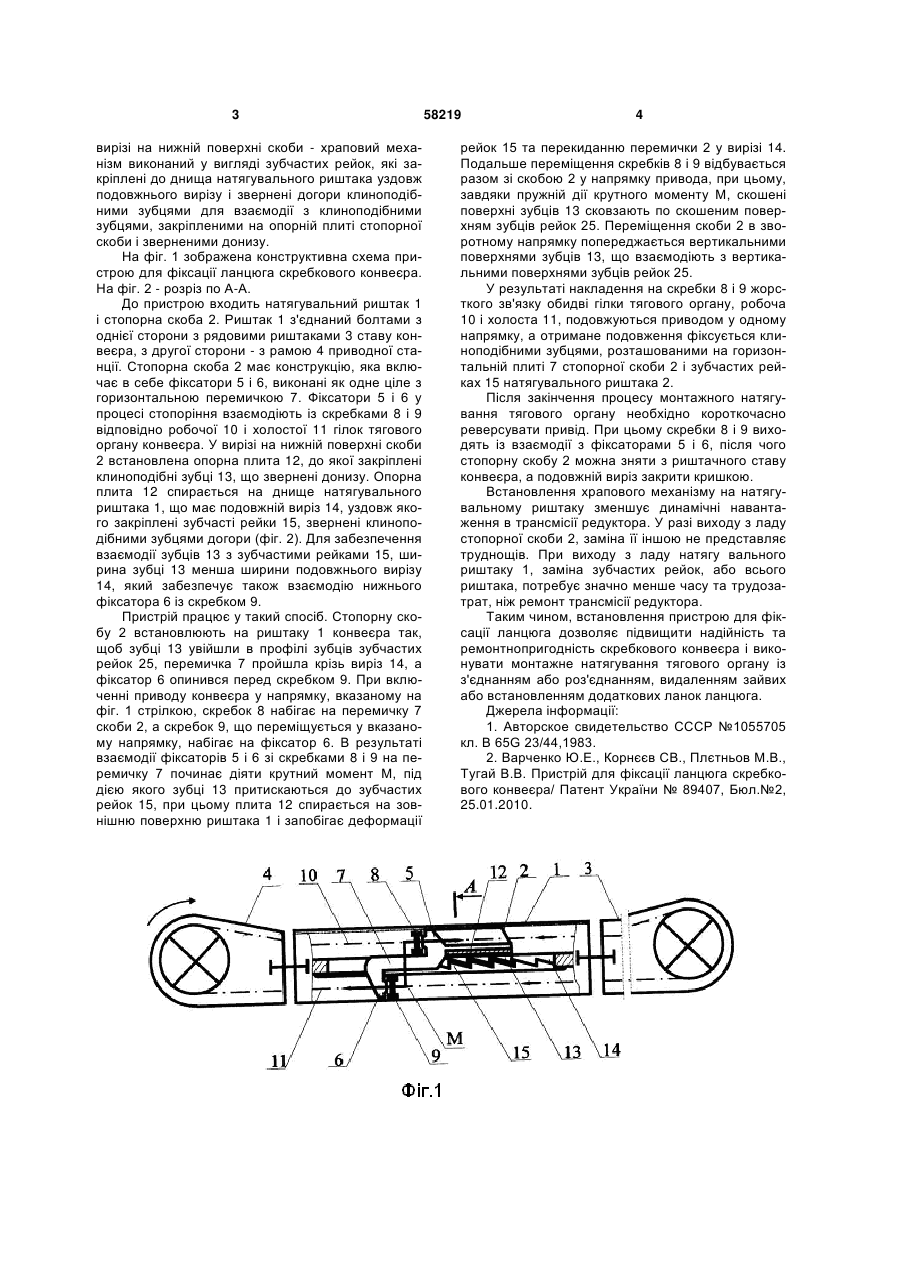

Пристрій для фіксації ланцюга скребкового конвеєра, що містить храповий механізм в приводному блоці, натягувальний риштак з подовжнім 3 вирізі на нижній поверхні скоби - храповий механізм виконаний у вигляді зубчастих рейок, які закріплені до днища натягувального риштака уздовж подовжнього вирізу і звернені догори клиноподібними зубцями для взаємодії з клиноподібними зубцями, закріпленими на опорній плиті стопорної скоби і зверненими донизу. На фіг. 1 зображена конструктивна схема пристрою для фіксації ланцюга скребкового конвеєра. На фіг. 2 - розріз по А-А. До пристрою входить натягувальний риштак 1 і стопорна скоба 2. Риштак 1 з'єднаний болтами з однієї сторони з рядовими риштаками 3 ставу конвеєра, з другої сторони - з рамою 4 приводної станції. Стопорна скоба 2 має конструкцію, яка включає в себе фіксатори 5 і 6, виконані як одне ціле з горизонтальною перемичкою 7. Фіксатори 5 і 6 у процесі стопоріння взаємодіють із скребками 8 і 9 відповідно робочої 10 і холостої 11 гілок тягового органу конвеєра. У вирізі на нижній поверхні скоби 2 встановлена опорна плита 12, до якої закріплені клиноподібні зубці 13, що звернені донизу. Опорна плита 12 спирається на днище натягувального риштака 1, що має подовжній виріз 14, уздовж якого закріплені зубчасті рейки 15, звернені клиноподібними зубцями догори (фіг. 2). Для забезпечення взаємодії зубців 13 з зубчастими рейками 15, ширина зубці 13 менша ширини подовжнього вирізу 14, який забезпечує також взаємодію нижнього фіксатора 6 із скребком 9. Пристрій працює у такий спосіб. Стопорну скобу 2 встановлюють на риштаку 1 конвеєра так, щоб зубці 13 увійшли в профілі зубців зубчастих рейок 25, перемичка 7 пройшла крізь виріз 14, а фіксатор 6 опинився перед скребком 9. При включенні приводу конвеєра у напрямку, вказаному на фіг. 1 стрілкою, скребок 8 набігає на перемичку 7 скоби 2, а скребок 9, що переміщується у вказаному напрямку, набігає на фіксатор 6. В результаті взаємодії фіксаторів 5 і 6 зі скребками 8 і 9 на перемичку 7 починає діяти крутний момент М, під дією якого зубці 13 притискаються до зубчастих рейок 15, при цьому плита 12 спирається на зовнішню поверхню риштака 1 і запобігає деформації 58219 4 рейок 15 та перекиданню перемички 2 у вирізі 14. Подальше переміщення скребків 8 і 9 відбувається разом зі скобою 2 у напрямку привода, при цьому, завдяки пружній дії крутного моменту М, скошені поверхні зубців 13 сковзають по скошеним поверхням зубців рейок 25. Переміщення скоби 2 в зворотному напрямку попереджається вертикальними поверхнями зубців 13, що взаємодіють з вертикальними поверхнями зубців рейок 25. У результаті накладення на скребки 8 і 9 жорсткого зв'язку обидві гілки тягового органу, робоча 10 і холоста 11, подовжуються приводом у одному напрямку, а отримане подовження фіксується клиноподібними зубцями, розташованими на горизонтальній плиті 7 стопорної скоби 2 і зубчастих рейках 15 натягувального риштака 2. Після закінчення процесу монтажного натягування тягового органу необхідно короткочасно реверсувати привід. При цьому скребки 8 і 9 виходять із взаємодії з фіксаторами 5 і 6, після чого стопорну скобу 2 можна зняти з риштачного ставу конвеєра, а подовжній виріз закрити кришкою. Встановлення храпового механізму на натягувальному риштаку зменшує динамічні навантаження в трансмісії редуктора. У разі виходу з ладу стопорної скоби 2, заміна її іншою не представляє труднощів. При виходу з ладу натягу вального риштаку 1, заміна зубчастих рейок, або всього риштака, потребує значно менше часу та трудозатрат, ніж ремонт трансмісії редуктора. Таким чином, встановлення пристрою для фіксації ланцюга дозволяє підвищити надійність та ремонтнопригодність скребкового конвеєра і виконувати монтажне натягування тягового органу із з'єднанням або роз'єднанням, видаленням зайвих або встановленням додаткових ланок ланцюга. Джерела інформації: 1. Авторское свидетельство СССР №1055705 кл. В 65G 23/44,1983. 2. Варченко Ю.Е., Корнєєв СВ., Плєтньов М.В., Тугай В.В. Пристрій для фіксації ланцюга скребкового конвеєра/ Патент України № 89407, Бюл.№2, 25.01.2010. 5 Комп’ютерна верстка А. Крижанівський 58219 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
