Риштачний постав скребкового конвеєра з цівковою рейкою

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 36144

Опубліковано: 10.10.2008

Автори: Потапов Ігор Григорович, Шабельник Валерій Петрович, Буркадзе Гоча Зурабович, Висоцький Геннадій Васильович, Ковальчук Олександр Миколайович, Леусенко Анатолій Васильович

Завантажити PDF файл.

Формула / Реферат

Риштачний постав скребкового конвеєра з цівковою рейкою, що включає риштаки довжиною L, з'єднані між собою із зазором S з можливістю взаємного повороту в межах зазору, секції цівкових рейок, які мають довжини L1 і L2, постійний крок і зв'язані з риштаками за допомогою отворів або пазів, виконаних на кінцях кожної секції, який відрізняється тим, що секції цівкових рейок з довжинами L1 і L2 установлені на риштаках рухомо і їхні торці в прямолінійному положенні риштачного поставу встановлені із зазором S, при цьому сума довжин секцій рейок L1 і L2 і двох зазорів S1 перевищує довжину риштака L на величину зазору S між риштаками, тобто L1+L2+2S1-L=S.

Текст

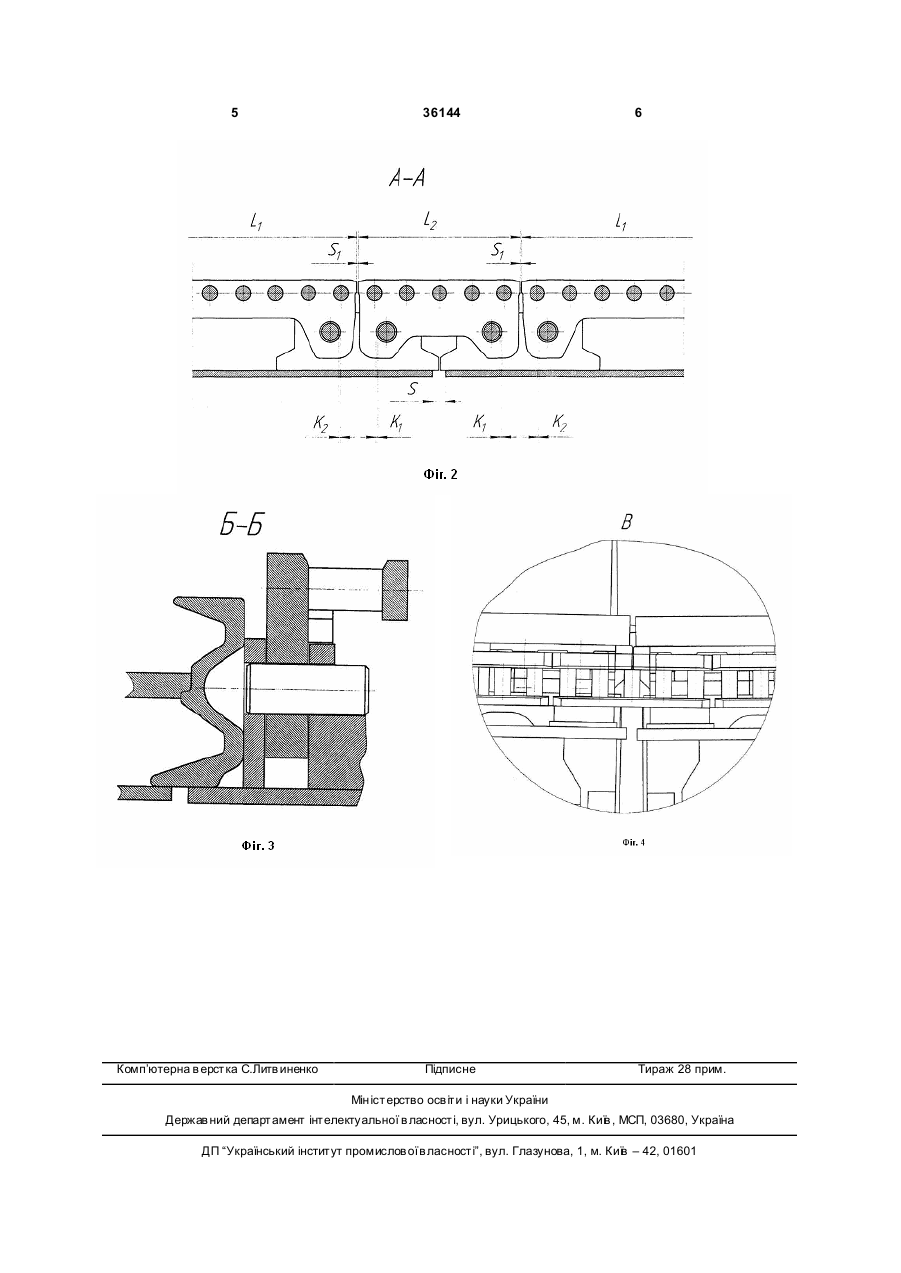

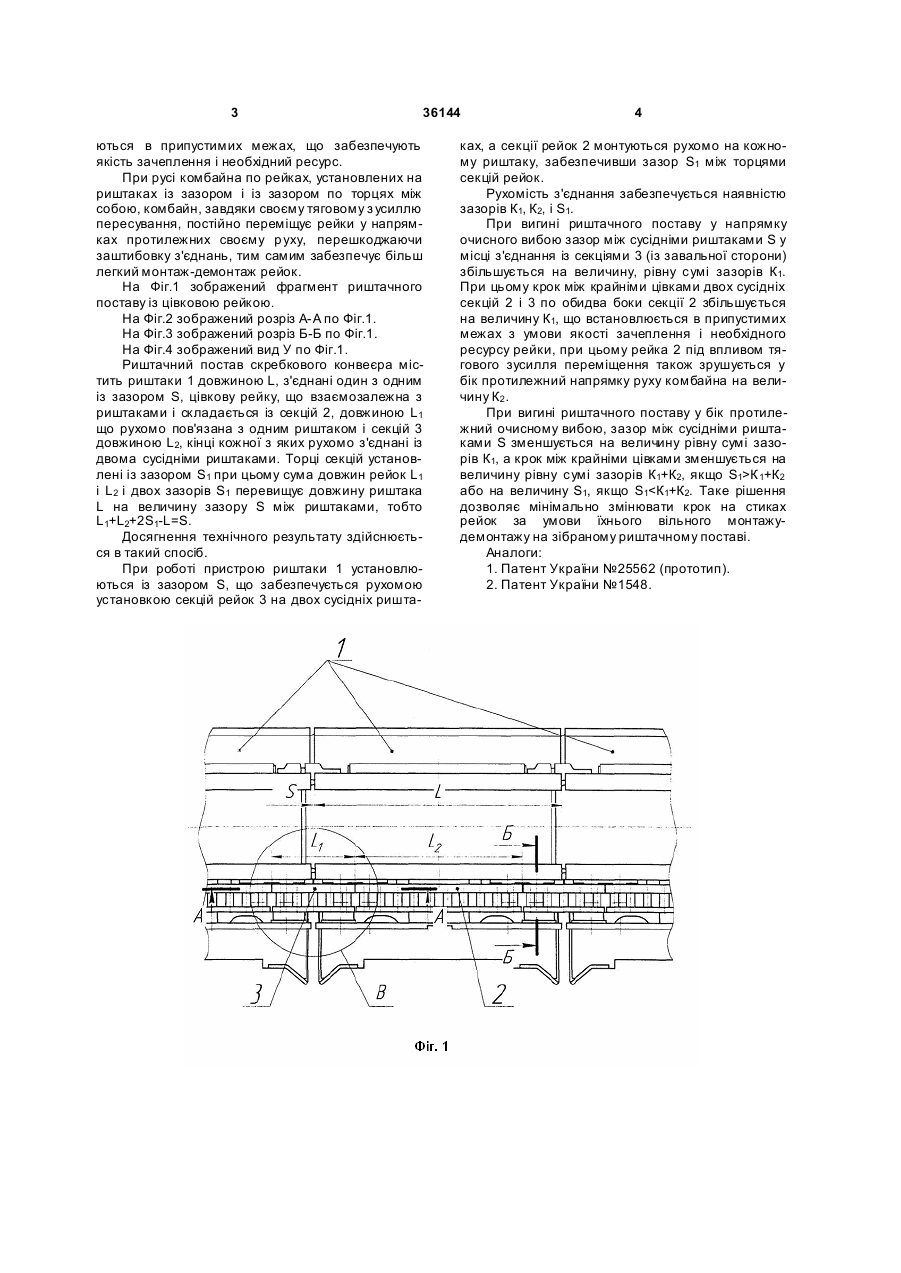

Риштачний постав скребкового конвеєра з цівковою рейкою, що включає риштаки довжиною 3 36144 ються в припустимих межах, що забезпечують якість зачеплення і необхідний ресурс. При русі комбайна по рейках, установлених на риштаках із зазором і із зазором по торцях між собою, комбайн, завдяки своєму тяговому з усиллю пересування, постійно переміщує рейки у напрямках протилежних своєму р уху, перешкоджаючи заштибовку з'єднань, тим самим забезпечує більш легкий монтаж-демонтаж рейок. На Фіг.1 зображений фрагмент риштачного поставу із цівковою рейкою. На Фіг.2 зображений розріз А-А по Фіг.1. На Фіг.3 зображений розріз Б-Б по Фіг.1. На Фіг.4 зображений вид У по Фіг.1. Риштачний постав скребкового конвеєра містить риштаки 1 довжиною L, з'єднані один з одним із зазором S, цівкову рейку, що взаємозалежна з риштаками і складається із секцій 2, довжиною L1 що рухомо пов'язана з одним риштаком і секцій 3 довжиною L2, кінці кожної з яких рухомо з'єднані із двома сусідніми риштаками. Торці секцій установлені із зазором S1 при цьому сума довжин рейок L1 і L2 і двох зазорів S1 перевищує довжину риштака L на величину зазору S між риштаками, тобто L1+L2+2S1-L=S. Досягнення технічного результату здійснюється в такий спосіб. При роботі пристрою риштаки 1 установлюються із зазором S, що забезпечується рухомою установкою секцій рейок 3 на двох сусідніх ришта 4 ках, а секції рейок 2 монтуються рухомо на кожному риштаку, забезпечивши зазор S1 між торцями секцій рейок. Рухомість з'єднання забезпечується наявністю зазорів К1, К2, і S1. При вигині риштачного поставу у напрямку очисного вибою зазор між сусідніми риштаками S у місці з'єднання із секціями 3 (із завальної сторони) збільшується на величину, рівну сумі зазорів К1. При цьому крок між крайніми цівками двох сусідніх секцій 2 і 3 по обидва боки секції 2 збільшується на величину К1, що встановлюється в припустимих межах з умови якості зачеплення і необхідного ресурсу рейки, при цьому рейка 2 під впливом тягового зусилля переміщення також зрушується у бік протилежний напрямку руху комбайна на величину К2 . При вигині риштачного поставу у бік протилежний очисному вибою, зазор між сусідніми риштаками S зменшується на величину рівну сумі зазорів К1, а крок між крайніми цівками зменшується на величину рівну сумі зазорів К1+К2, якщо S1>К 1+К2 або на величину S1, якщо S1

Дивитися

Додаткова інформація

Назва патенту англійською

Pan mill of scraper conveyor with pin slat

Автори англійською

Vysotskyi Hennadii Vasyliovych, Shabelnyk Valerii Petrovych, Kovalchuk Oleksandr Mykolaiovych, Leusenko Anatolii Vasyliovych, Burkadze Hocha Zurabovych, Potapov Ihor Hryhorovych

Назва патенту російською

Рештачный став скребкового конвейера с цевочной рейкой

Автори російською

Высоцкий Геннадий Васильевич, Шабельник Валерий Петрович, Ковальчук Александр Николаевич, Леусенко Анатолий Васильевич, Буркадзе Гоча Зурабович, Потапов Игорь Григорьевич

МПК / Мітки

МПК: E21C 29/00

Мітки: цівковою, риштачний, конвеєра, рейкою, постав, скребкового
