Пристрій для фіксації ланцюга скребкового конвеєра

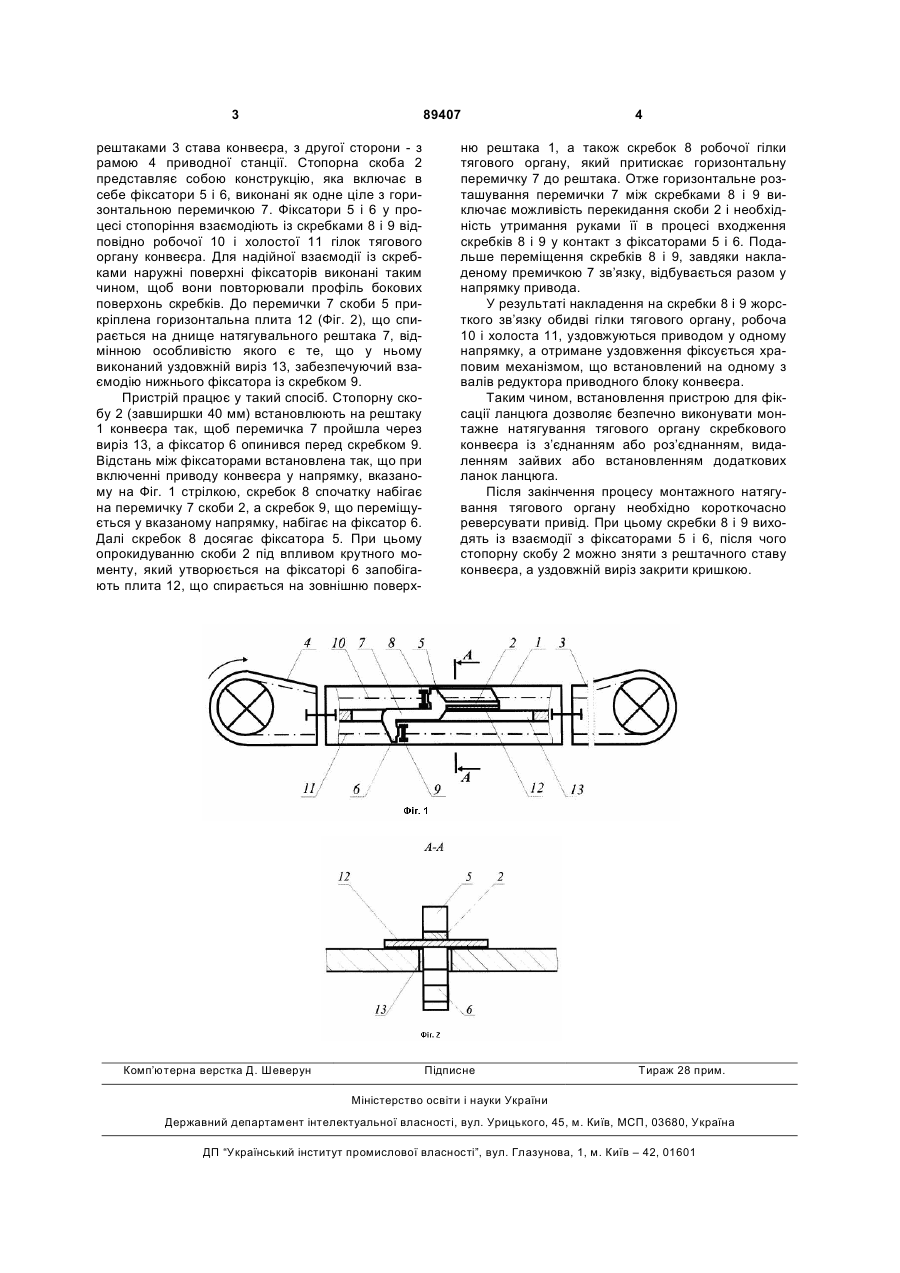

Пристрій для фіксації ланцюга скребкового конвеєра, що містить перемичку, виконану у вигляді горизонтально розташованої між гілками тягового органу плити, з'єднаної одним кінцем з стійкою, на якій закріплені фіксатори робочої і холостої гілок тягового органу, з'єднані між собою через центральний виріз у днищі рештака за допомогою фіксаторів і стійки, який відрізняється тим, що стійка виконана у вигляді горизонтальної скоби, відігнутий донизу кінець якої утворює фіксатор холостої гілки, а верхній фіксатор робочої гілки, виконаний у вигляді упора, розташованого посередині скоби, при цьому опорна плита закріплена у вирізі на нижній поверхні скоби. (19) (21) a200714075 (22) 14.12.2007 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ВАРЧЕНКО ЮРІЙ ЕДУАРДОВИЧ, КОРНЄЄВ СЕРГІЙ ВАСИЛЬОВИЧ, ПЛЄТНЬОВ МИХАЙЛО ВАСИЛЬОВИЧ, ТУГАЙ ВОЛОДИМИР ВАСИЛЬОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (56) SU 1055705, 23.11.1983 UA 85470, 26.01.2009 GB 1066172, 19.04.1967 DE 4025706, 20.02.1992 3 89407 рештаками 3 става конвеєра, з другої сторони - з рамою 4 приводної станції. Стопорна скоба 2 представляє собою конструкцію, яка включає в себе фіксатори 5 і 6, виконані як одне ціле з горизонтальною перемичкою 7. Фіксатори 5 і 6 у процесі стопоріння взаємодіють із скребками 8 і 9 відповідно робочої 10 і холостої 11 гілок тягового органу конвеєра. Для надійної взаємодії із скребками наружні поверхні фіксаторів виконані таким чином, щоб вони повторювали профіль бокових поверхонь скребків. До перемички 7 скоби 5 прикріплена горизонтальна плита 12 (Фіг. 2), що спирається на днище натягувального рештака 7, відмінною особливістю якого є те, що у ньому виконаний уздовжній виріз 13, забезпечуючий взаємодію нижнього фіксатора із скребком 9. Пристрій працює у такий спосіб. Стопорну скобу 2 (завширшки 40 мм) встановлюють на рештаку 1 конвеєра так, щоб перемичка 7 пройшла через виріз 13, а фіксатор 6 опинився перед скребком 9. Відстань між фіксаторами встановлена так, що при включенні приводу конвеєра у напрямку, вказаному на Фіг. 1 стрілкою, скребок 8 спочатку набігає на перемичку 7 скоби 2, а скребок 9, що переміщується у вказаному напрямку, набігає на фіксатор 6. Далі скребок 8 досягає фіксатора 5. При цьому опрокидуванню скоби 2 під впливом крутного моменту, який утворюється на фіксаторі 6 запобігають плита 12, що спирається на зовнішню поверх Комп’ютерна верстка Д. Шеверун 4 ню рештака 1, а також скребок 8 робочої гілки тягового органу, який притискає горизонтальну перемичку 7 до рештака. Отже горизонтальне розташування перемички 7 між скребками 8 і 9 виключає можливість перекидання скоби 2 і необхідність утримання руками її в процесі входження скребків 8 і 9 у контакт з фіксаторами 5 і 6. Подальше переміщення скребків 8 і 9, завдяки накладеному премичкою 7 зв’язку, відбувається разом у напрямку привода. У результаті накладення на скребки 8 і 9 жорсткого зв’язку обидві гілки тягового органу, робоча 10 і холоста 11, уздовжуються приводом у одному напрямку, а отримане уздовження фіксується храповим механізмом, що встановлений на одному з валів редуктора приводного блоку конвеєра. Таким чином, встановлення пристрою для фіксації ланцюга дозволяє безпечно виконувати монтажне натягування тягового органу скребкового конвеєра із з’єднанням або роз’єднанням, видаленням зайвих або встановленням додаткових ланок ланцюга. Після закінчення процесу монтажного натягування тягового органу необхідно короткочасно реверсувати привід. При цьому скребки 8 і 9 виходять із взаємодії з фіксаторами 5 і 6, після чого стопорну скобу 2 можно зняти з рештачного ставу конвеєра, а уздовжній виріз закрити кришкою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
