Багатошарова конструкційна панель з чарунковою структурою

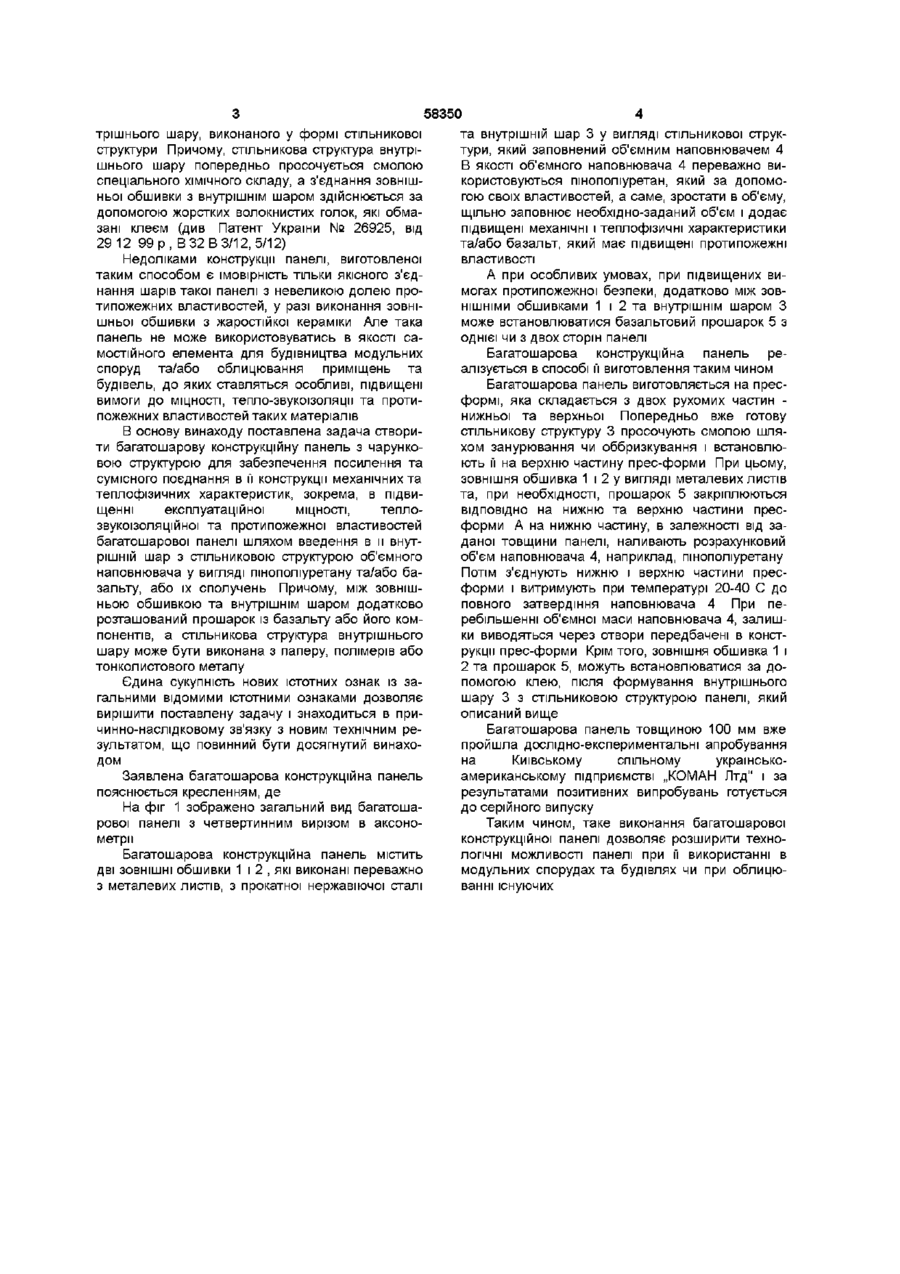

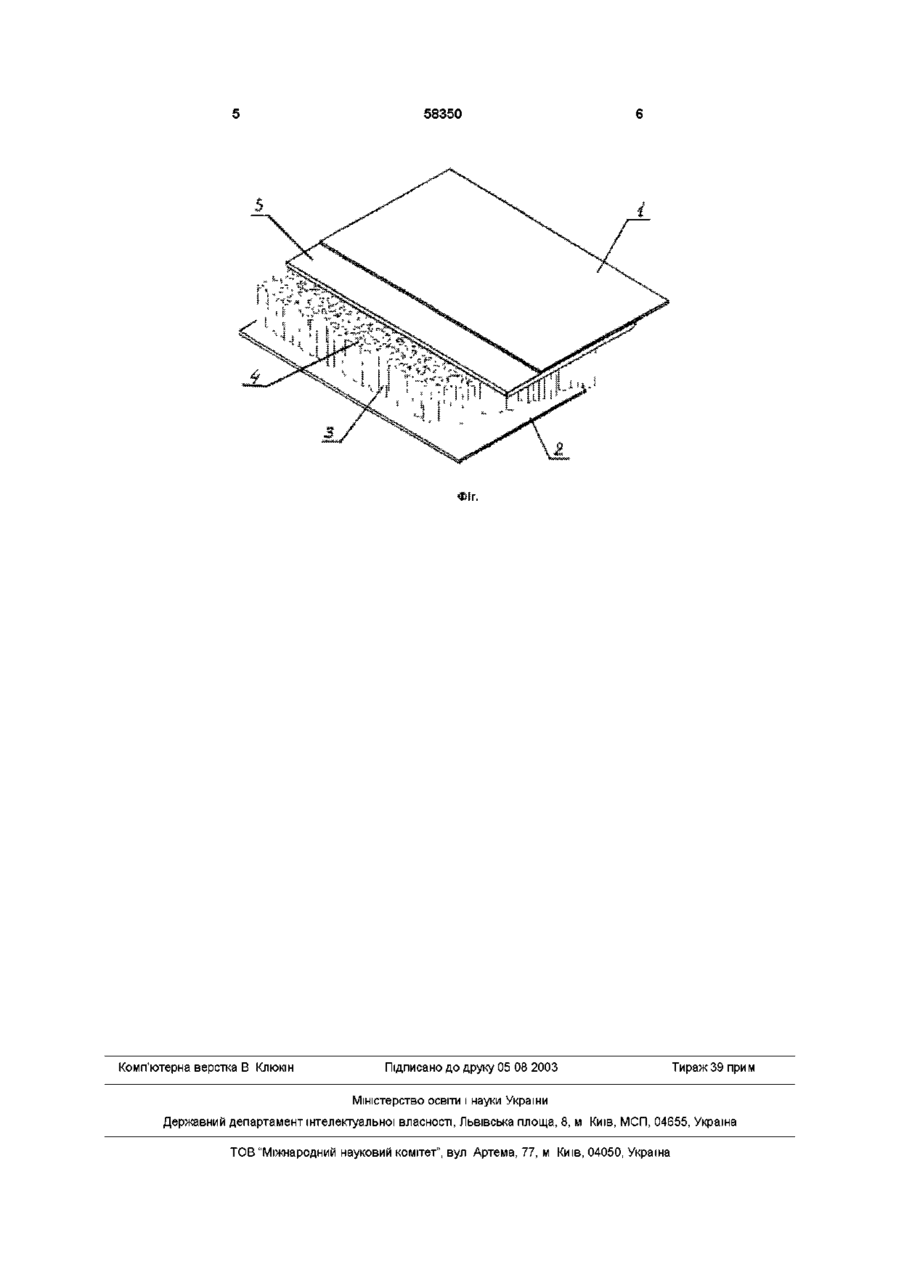

1 Багатошарова конструкційна панель з чарунковою структурою, що містить з'єднані між собою два твердих шари зовнішньої обшивки та щонайменше один внутрішній шар у вигляді стільникової структури, поверхня якого просочена смолою, яка відрізняється тим, що об'єм внутрішнього шару з стільниковою структурою додатково заповнений об'ємним наповнювачем 2 Багатошарова конструкційна панель з чарунковою структурою за п 1, яка відрізняється тим, що об'ємним наповнювачем є пінополіуретан та/або базальт, або їх сполучення 3 Багатошарова конструкційна панель з чарунковою структурою за п 1, яка відрізняється тим, що між зовнішньою обшивкою та внутрішнім шаром додатково розташований прошарок із базальту або його компонентів 4 Багатошарова конструкційна панель з чарунковою структурою за п 1, яка відрізняється тим, що стільникова структура внутрішнього шару може бути виконана з паперу, полімерів або тонколистового металу Винахід відноситься до шаруватих матеріалів і може бути використаний у будь-якій галузі будівництва як самостійних - модульних, так і для облицювання вже існуючих будівель та споруд та інших конструкціях де потрібні поєднання МІЦНОСТІ, тепло-звукоізоляцм та протипожежних властивостей будівлі, а також для швидко складальних промислових холодильних та морозильних камер Широко ВІДОМІ конструкції багатошарових матеріалів, у яких внутрішній шар виконаний у виглядів стільникової структури Так, відомо шаруватий матеріал із стільниковою структурою, який складається з двох ЗОВНІШНІХ та внутрішнього шарів, котрі виконані з волокнистого полімеру Причому, стільникова структура внутрішнього шару просочена смолою (див патент Російської Федерації №2126327 від 20 02 99, В 32 В 5/26, 3/12) Недоліками такого матеріалу є невисока МІЦНІСТЬ та низька тепло-звукоізоляційна спроможність Також відомий матеріал із структурою бджільного стільника, який використовують для поглинання ударів у вигляді бар'єра безпеки і виконаний у формі шаруватого блоку При цьому, густина такого матеріалу змінюється усередині блоку за рахунок зміни розмірів чарунок або за рахунок зміни товщини їх стінок (див Патент Франції № 2755055 А1 від ЗО 04 98, В 32 В 3/12) Недоліками цього матеріалу є можливість використовувати його тільки для безпеки від ударів і такі конструкційні властивості не дозволяють застосовувати його для інших цілей, наприклад, для антишумових, тепло-звукоізоляційних та протипожежних функцій у будь-яких об'єктах Відомий також багатошаровий захисний конструкційний елемент, який може застосовуватися в якості захисної та протипожежної перегородки, що містить склеєні між собою ЗОВНІШНІ шари з поверхневих та металевих пластин, між якими розташований внутрішній, виконаний у вигляді однієї або декілька решіток з деревоволокнистого матеріалу (див Патент України №32900 А від 15 02 2001 р , В 32 В 15/04) Недоліками такого багатошарового захисного елементу є можливість його використання, в основному, тільки для облицювання внутрішніх стін приміщень та/або салонів транспортних засобів в якості захисних елементів стін, перегородок та інше Найбільш близьким рішенням по технічної суті до заявляемого є спосіб виготовлення панелі типу "сандвіч", конструкція якої містить з'єднані між собою два твердих шари зовнішньої обшивки та вну О ю СО 00 ю 58350 трішнього шару, виконаного у формі стільникової структури Причому, стільникова структура внутрішнього шару попередньо просочується смолою спеціального ХІМІЧНОГО складу, а з'єднання зовнішньої обшивки з внутрішнім шаром здійснюється за допомогою жорстких волокнистих голок, які обмазані клеєм (див Патент України № 26925, від 29 12 99 р, В 32 В 3/12, 5/12) Недоліками конструкції панелі, виготовленої таким способом є імовірність тільки якісного з'єднання шарів такої панелі з невеликою долею протипожежних властивостей, у разі виконання зовнішньої обшивки з жаростійкої кераміки Але така панель не може використовуватись в якості самостійного елемента для будівництва модульних споруд та/або облицювання приміщень та будівель, до яких ставляться особливі, підвищені вимоги до МІЦНОСТІ, тепло-звукоізоляцм та протипожежних властивостей таких матеріалів В основу винаходу поставлена задача створити багатошарову конструкційну панель з чарунковою структурою для забезпечення посилення та сумісного поєднання в її конструкції механічних та теплофізичних характеристик, зокрема, в підвищенні експлуатаційної МІЦНОСТІ, теплозвукоізоляційної та протипожежної властивостей багатошарової панелі шляхом введення в и внутрішній шар з стільниковою структурою об'ємного наповнювача у вигляді пінополіуретану та/або базальту, або їх сполучень Причому, між зовнішньою обшивкою та внутрішнім шаром додатково розташований прошарок із базальту або його компонентів, а стільникова структура внутрішнього шару може бути виконана з паперу, полімерів або тонколистового металу Єдина сукупність нових істотних ознак із загальними відомими істотними ознаками дозволяє вирішити поставлену задачу і знаходиться в причинно-наслідковому зв'язку з новим технічним результатом, що повинний бути досягнутий винаходом Заявлена багатошарова конструкційна панель пояснюється кресленням, де На фіг 1 зображено загальний вид багатошарової панелі з четвертинним вирізом в аксонометрії Багатошарова конструкційна панель містить дві ЗОВНІШНІ обшивки 1 і 2 , які виконані переважно з металевих листів, з прокатної нержавіючої сталі та внутрішній шар 3 у вигляді стільникової структури, який заповнений об'ємним наповнювачем 4 В якості об'ємного наповнювача 4 переважно використовуються пінополіуретан, який за допомогою своїх властивостей, а саме, зростати в об'єму, щільно заповнює необхідно-заданий об'єм і додає підвищені механічні і теплофізичні характеристики та/або базальт, який має підвищені протипожежні властивості А при особливих умовах, при підвищених вимогах протипожежної безпеки, додатково між ЗОВНІШНІМИ обшивками 1 і 2 та внутрішнім шаром З може встановлюватися базальтовий прошарок 5 з однієї чи з двох сторін панелі Багатошарова конструкційна панель реалізується в способі її виготовлення таким чином Багатошарова панель виготовляється на пресформі, яка складається з двох рухомих частин нижньої та верхньої Попередньо вже готову стільникову структуру 3 просочують смолою шляхом занурювання чи оббризкування і встановлюють її на верхню частину прес-форми При цьому, зовнішня обшивка 1 і 2 у вигляді металевих листів та, при необхідності, прошарок 5 закріплюються ВІДПОВІДНО на нижню та верхню частини пресформи А на нижню частину, в залежності від заданої товщини панелі, наливають розрахунковий об'єм наповнювача 4, наприклад, пінополіуретану Потім з'єднують нижню і верхню частини пресформи і витримують при температурі 20-40 С до повного затвердіння наповнювача 4 При перебільшенні об'ємної маси наповнювача 4, залишки виводяться через отвори передбачені в конструкції прес-форми Крім того, зовнішня обшивка 1 і 2 та прошарок 5, можуть встановлюватися за допомогою клею, після формування внутрішнього шару 3 з стільниковою структурою панелі, який описаний вище Багатошарова панель товщиною 100 мм вже пройшла дослідно-експериментальні апробування на Київському спільному украінськоамериканському підприємстві „КОМАН Лтд" і за результатами позитивних випробувань готується до серійного випуску Таким чином, таке виконання багатошарової конструкційної панелі дозволяє розширити технологічні можливості панелі при її використанні в модульних спорудах та будівлях чи при облицюванні існуючих 58350 Комп'ютерна верстка В Клюкш Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
