B64C 3/26 — конструкція, форма або кріплення обшивки, наприклад у вигляді панелей

Номер патенту: 120646

Опубліковано: 10.11.2017

Автори: Забашта Євген Юрійович, Забашта Володимир Федорович

МПК: B29C 69/00, B29C 43/02, B29C 70/00 ...

Мітки: багатостінна, тришарова, панель, матеріалів, композиційних, полімерних

Формула / Реферат:

1. Тришарова багатостінна панель із полімерних композиційних матеріалів (ПКМ), що складається з листових текстолітових багатошарових верхньої (зовнішньої) і нижньої (внутрішньої) обшивок із ПКМ та розташованого між ними з адгезійним з'єднанням трубчастого заповнювача, який являє собою сформований блоковий набір густорозташованих бік у бік композитних трубчастих профілів (ТП) з прямокутною формою поперечного перерізу, які...

Номер патенту: 113546

Опубліковано: 10.02.2017

Автори: Рубан Микола Іванович, Гриценко Олександр Леонідович, Корост Володимир Якович

МПК: B64C 3/26, B64C 5/08

Мітки: крило, апарата, літального

Формула / Реферат:

Крило літального апарата, що містить передній і задній лонжерони, кінцеву нервюру, з'єднану з переднім і заднім лонжеронами крила, обшивки, носок крила, проміжний силовий кесон, що включає внутрішню і зовнішню нервюри і обшивку, і кінцеву вертикальну аеродинамічну поверхню, прикріплену до зовнішньої нервюри проміжного кесона, яке відрізняється тим, що передні кінці нервюр проміжного кесона прикріплено до переднього лонжерона крила, а їх...

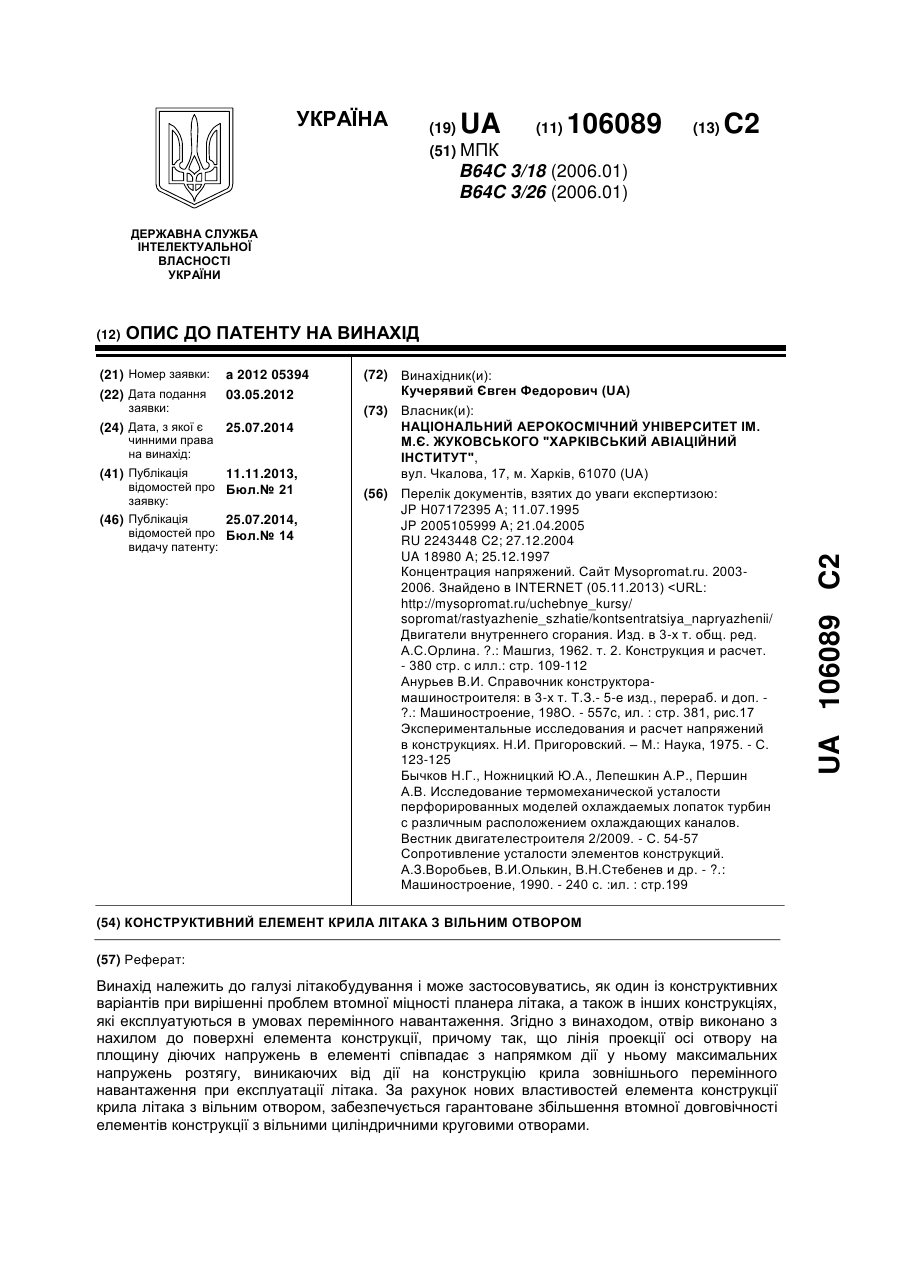

Номер патенту: 106089

Опубліковано: 25.07.2014

Автор: Кучерявий Євген Федорович

МПК: B64C 3/26, B64C 3/18

Мітки: конструктивний, вільним, літака, елемент, отвором, крила

Формула / Реферат:

Конструктивний елемент крила літака, що містить вільний отвір, який виконано у формі кругового циліндра, наприклад стрингер з отвором для переливу пального, який відрізняється тим, що отвір виконано з нахилом до поверхні елемента конструкції, причому так, що лінія проекції осі отвору на площину діючих напружень в елементі співпадає з напрямком дії у ньому максимальних напружень розтягу, що виникають від дії на конструкцію крила зовнішнього...

Номер патенту: 105688

Опубліковано: 10.06.2014

Автор: Забашта Володимир Федорович

МПК: B29C 43/02, B64C 1/00, B29C 69/00 ...

Мітки: відсік, здійснення, фюзеляжу, виготовлення, способу, відсіку, композитний, спосіб, композитного, оснащення

Формула / Реферат:

1. Відсік фюзеляжу літального апарата, зокрема центральної частини фюзеляжу великого літака, переважно у вигляді довгомірної циліндричної обшивної оболонки з композитних матеріалів, зокрема вуглепластиків, який складається з композитної багатошарової несучої оболонки, безпосередньо приєднаного до неї по довжині внутрішньої поверхні поперечного набору шпангоутів, а саме: стикових, силових та нормальних, при цьому виокремлені серед інших з...

Номер патенту: 85790

Опубліковано: 25.11.2013

Автор: Забашта Володимир Федорович

МПК: B29C 69/00, B29C 70/00, B29C 43/02 ...

Мітки: матеріалів, обшивна, довгомірна, панель, полімерних, композиційних

Формула / Реферат:

1. Довгомірна підкріплена обшивна панель із полімерних композиційних матеріалів (ПМК) інтегрального конструктивно-технологічного типу, насамперед з вуглепластиків гарячого затвердіння, з плоскою або лінійчато-вигнутою поверхнею, наприклад, панель крила великого подовження багатонервюрної конструктивно-силової схеми, яка складається з платівчастої обшивки з армуючими та захисними шарами і виконаними разом з нею поздовжніми (стрингери і ребра)...

Номер патенту: 84347

Опубліковано: 25.10.2013

Автор: Забашта Володимир Федорович

МПК: B29C 70/00, B29C 69/00, B29C 43/02 ...

Мітки: довгомірної, полімерних, композиційних, виготовлення, матеріалів, обшивної, панелі, спосіб

Формула / Реферат:

1. Спосіб виготовлення із полімерних композиційних матеріалів, насамперед, з вуглепластиків гарячого затвердіння, довгомірної (довжиною 10-15 м) обшивної панелі інтегрального типу з поздовжньо-поперечними наборами профільних елементів, яка в загальному випадку виконана конструктивно двоярусною на базі подвійної обшивки, одна з яких зовнішня, наприклад, з аеродинамічним профілем, а друга внутрішня, з рознесенням по площинах ярусів відповідно...

Номер патенту: 75077

Опубліковано: 26.11.2012

Автори: Гірченко Анатолій Георгійович, Шевляков Юрій Анатольович, Гаращенко Іван Іванович, Гречко Микола Петрович, Скурський Павло Петрович

МПК: B64C 3/26

Мітки: панель

Формула / Реферат:

Панель, що містить обшивку, підкріплюючий силовий набір у вигляді перетинаючих силових елементів та з'єднувальний елемент, яка відрізняється тим, що як з'єднувальний елемент використаний стільниковий лист з тонкого склопластику, з відформованими на ньому, шляхом пресування, виступами та впадинами, які розташовані симетрично відносно середини листа, та пазами, що прорізані з однієї з сторін у перетинах, що з'єднують виступи.

Номер патенту: 72786

Опубліковано: 27.08.2012

Автори: Макарчук Максим Віталійович, Кривенко Кирило Володимирович, Матійчик Денис Михайлович

МПК: B64C 3/26

Мітки: поверхонь, літального, аеродинамічних, тришарова, обшивка, безпілотного, апарата

Формула / Реферат:

Тришарова обшивка аеродинамічної поверхні безпілотного літального апарата, яка складається з внутрішнього та зовнішнього зміцнювальних шарів, які щільно приклеєні до наповнювача, що між ними, яка відрізняється тим, що як зовнішній зміцнюючий та декоративно-захисний шар для бальзового наповнювача, у вигляді листа, застосовано полімерну багатошарову плівку з клеєвим шаром, що полімеризується під дією температури, а як внутрішній зміцнювальний...

Номер патенту: 69918

Опубліковано: 25.05.2012

Автори: Гірченко Анатолій Георгійович, Скурський Павло Петрович, Шевляков Юрій Анатолійович, Гречко Микола Петрович, Гаращенко Іван Іванович

МПК: B64C 3/26

Мітки: панель

Формула / Реферат:

Панель, що містить обшивку, підкріплюючий силовий набір у вигляді подовжених та поперечних ребер жорсткості та приєднувальний елемент, який з'єднаний з обшивкою та охоплює ребра силового набору з утворенням наскрізних каналів, яка відрізняється тим, що наскрізні канали приєднувального елемента заповнені паралельними пучками волокон.

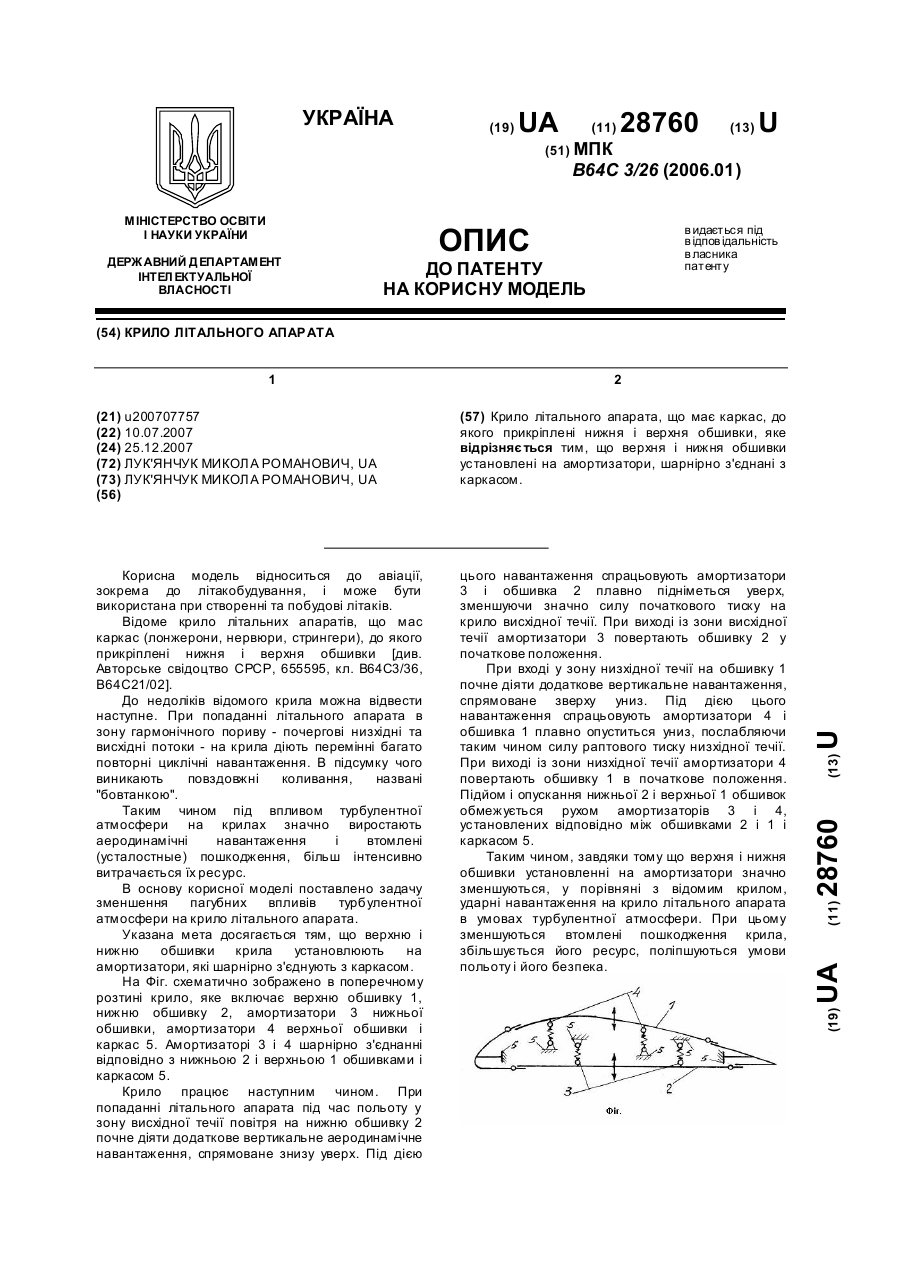

Номер патенту: 28760

Опубліковано: 25.12.2007

Автор: Лук'янчук Микола Романович

МПК: B64C 3/26

Мітки: крило, апарата, літального

Формула / Реферат:

Крило літального апарата, що має каркас, до якого прикріплені нижня і верхня обшивки, яке відрізняється тим, що верхня і нижня обшивки установлені на амортизатори, шарнірно з'єднані з каркасом.

Номер патенту: 62034

Опубліковано: 15.12.2003

Автори: Ричік Віктор Петрович, Балабуєв Петро Васильович, Брагілєвський Валентин Зіновійович, Гиндін Гиліл Пейсахович, Цариковський Володимир Іванович, Казуров Віктор Миколайович

МПК: B64C 3/26

Мітки: композиційних, аеродинамічної, літального, матеріалів, кесон, поверхні, апарату

Формула / Реферат:

1. Кессон аэродинамической поверхности летательного аппарата из композиционных материалов, содержащий по крайней мере три продольных лонжерона с полками, скрепленными между собой стенками, и нервюры, соединенные многослойными панелями, образующими аэродинамический контур, выполненными с наружными и внутренними слоистыми обшивками, армированными волокнами, и соединенными трубчатым заполнителем, отличающийся тем, что, с целью снижения массы и...

Номер патенту: 45700

Опубліковано: 15.04.2002

Автори: Немінський Георгій Вікентійович, Рассамакін Борис Михайлович, Старіков Леонід Михайлович, Тарасов Геннадій Васильович

МПК: B32B 3/30, B64C 3/26

Мітки: багатошарова, панель

Формула / Реферат:

1. Багатошарова панель, що містить жорсткі несучі обшивки, які з'єднані між собою, яка відрізняється тим, що вона виконана принаймні із двох гофрованих несучих обшивок, з'єднаних між собою таким чином, що вершини гофрів спрямовані зовні від площини стику обшивок, а осі гофрів в площині обшивок спрямовані під кутом одна до одної, утворюючи решітку та суміщені в площинах, перпендикулярних площині стику обшивок.2. Панель по п. 1, яка...

Номер патенту: 21834

Опубліковано: 30.04.1998

Автори: Малков Ігор Владиславович, Могильний Генадій Анатолійович, Рач Валентин Анатолійович, Калюжний Валерій Вілінович

МПК: B29C 57/00, B64C 3/26, F16L 11/04 ...

Мітки: спосіб, фітинга, виготовлення

Формула / Реферат:

Способ изготовления фитинга, включающий операции нанесения на разборную оправку компо­зиционного материала, предварительно пропитан­ного связующим, всестороннего опрессования материала в кондукторе и нагрев с выдержкой в печи до полной полимеризации связующего, отли­чающийся тем, что в качестве композиционного ма­териала используют стекло- или углепластиковый жгут, непрерывно пропитываемый связующим и ав­томатически наматываемый на разборную...

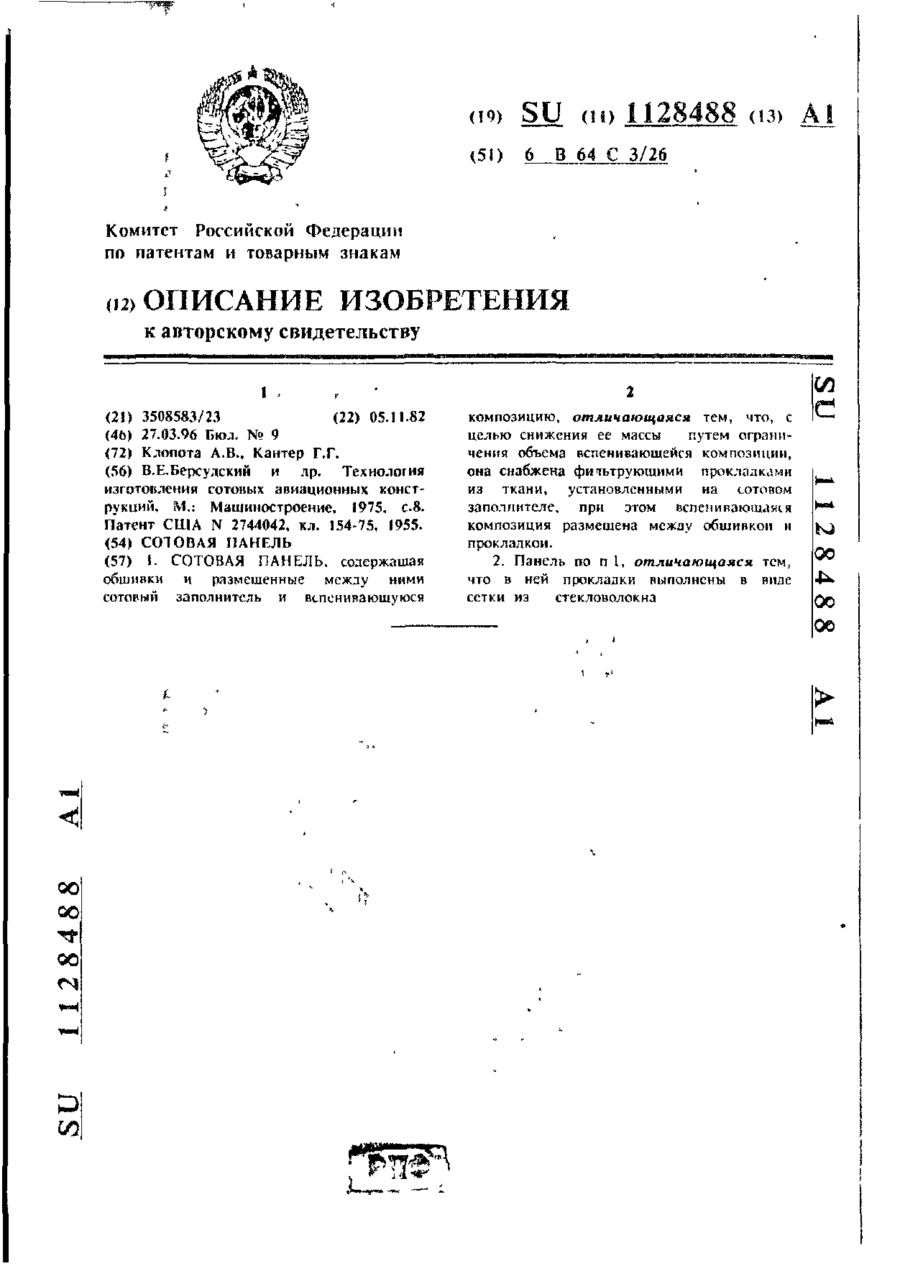

Номер патенту: 16304

Опубліковано: 29.08.1997

Автори: Кантер Григорій Григорович, Клопота Анатолій Васильович

МПК: B64C 3/26

Мітки: панель, шільникова

Формула / Реферат:

1. Сотовая панель, содержащая обшивки и размещенные между ними сотовый заполнитель и вспенивающуюся композицию, отличающаяся тем, что, с целью снижения ее массы путем ограничения объема вспенивающейся композиции, она снабжена фильтрующими прокладками из ткани, установленными на сотовом заполнителе, при этом вспенивающаяся композиция размещена между обшивкой и прокладкой. 2. Панель по п.1, отличающаяся тем, что в ней прокладки выполнены...

Номер патенту: 16302

Опубліковано: 29.08.1997

Автор: Кулик Віталій Никифорович

МПК: B64C 3/26

Мітки: аеродинамічної, літаючого, апарату, закінцівка, профілю, поверхні

Формула / Реферат:

Законцовка профиля аэродинамической поверхности летательного аппарата, содержащая концевой нож с упорами, выполненными на его передней кромке напротив хвостовых торцов нервюр, при этом нож соединен с верхней и нижней обшивками, отличающаяся тем, что, с целью снижения веса и улучшения технологии изготовления путем упрощения его конструкции, расстояние между хвостовыми торцами нервюр и задней кромкой обшивок больше максимальной ширины ножа.

Номер патенту: 12157

Опубліковано: 25.12.1996

Автори: Криницкий Владислав Борисович, Позняков Євген Іванович, Фейчин Зиновій Залманович, Матвієнко Валерій Андрійович

МПК: B64C 3/26

Мітки: пакета, фіксатор, стиснення

Номер патенту: 7458

Опубліковано: 29.09.1995

Автор: Гірченко Анатолій Георгійович

МПК: B64C 3/26

Мітки: панель, апарату, корпуса, летального

Формула / Реферат:

1. Панель корпуса летательного аппарата, со­держащая обшивку и силовой набор в виде про­дольных и поперечных ребер жесткости из композиционного материала, отличающаяся тем, что, с целью увеличения несущей способности и повышения технологичности, она снабжена яче­истым листом, присоединенным к обшивке и ре­брам силового набора.2. Панель по п. 1, отличающаяся тем, что, с целью упрощения технологии, ячеистый лист образован набором взаимно...

Номер патенту: 7460

Опубліковано: 29.09.1995

Автори: Лохвицький Костянтин Станіславович, Климюк Анатолій Миколайович, Гірченко Анатолій Георгійович, Скурський Павло Петрович, Дяченко Людмила Григорівна

МПК: B64C 3/26

Мітки: панель

Формула / Реферат:

1. Панель, содержащая обшивку и подкреп­ляющий силовой набор в виде продольных и попе­речных ребер жесткости, прикрепленных к обшивке элементами присоединения, охватываю­щими силовой набор, отличающаяся тем, что, с целью повышения прочности панели путем вовле­чения в работу по передаче нормальных усилий элементов присоединения, элементы присоедине­ния выполнены в виде пересекающихся элементов, представляющих собой непрерывный гофрирован­ный...
