Багатошарова панель

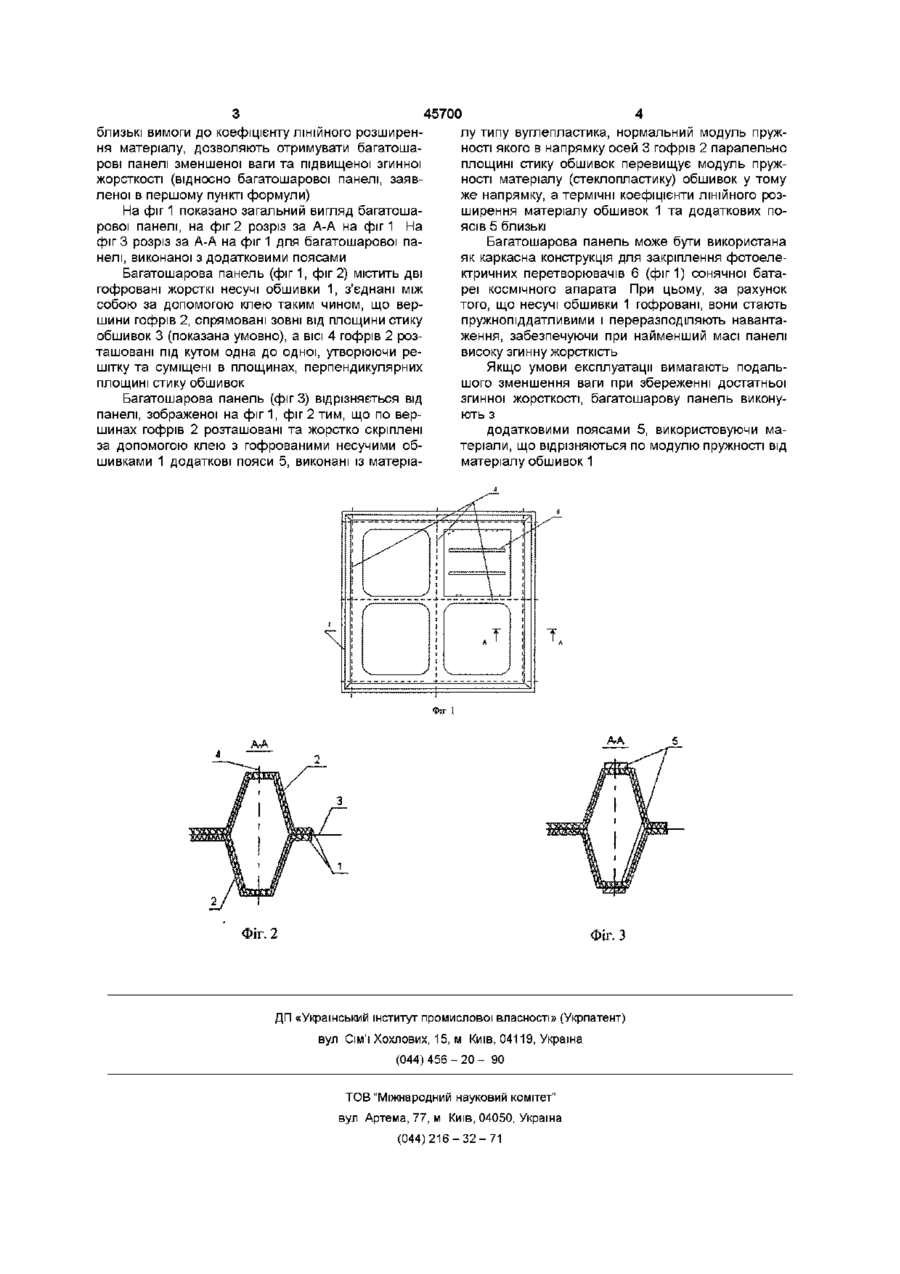

1 Багатошарова панель, що містить жорсткі несучі обшивки, які з'єднані між собою, яка відрізняється тим, що вона виконана принаймні із двох гофрованих несучих обшивок, з'єднаних між собою таким чином, що вершини гофрів спрямо вані зовні від площини стику обшивок, а осі гофрів в площині обшивок спрямовані під кутом одна до одної, утворюючи решітку та суміщені в площинах, перпендикулярних площині стику обшивок 2 Панель по п 1, яка відрізняється тим, що по вершинах гофрів розташовані та жорстко скріплені 3 гофрованими несучими обшивками додаткові пояси, виконані із матеріалу, нормальний модуль пружності якого в напрямку осей гофрів паралельно площині стику обшивок перевищує аналогічний модуль пружності матеріалу обшивок у тому же напрямку, а термічні коефіцієнти ЛІНІЙНОГО розширення матеріалу обшивок та додаткових поясів близькі Винахід відноситься до виробництва багатошарових конструкцій із полімерних композиційних матеріалів і може бути використаний в авюбу ків ДІВНИЦТВІ, ракетобудівництві, судобудівництві та машинобудівництві Відомо багатошарову конструкцію, що містить несучі обшивки, між якими розташовано заповнювач із профільованих стрічок, які з'єднані між собою за допомогою виштамповок Недоліком цієї конструкції є великі масогабаритні показники та недостатня згинна жорсткість (патент України №7461, МПКВ32ВЗ/12, 1995р) В якості прототипу обрано відому багатошарову панель, виконану із полімерного композиційного матеріалу, що містить верхню та нижню жорсткі несучі обшивки, між якими розміщено заповнювач, який виконано із тканини об'ємного плетіння, НІТІ якого насичені клеєвою композицією Недоліком відомої конструкції є досить значна маса на 1 кв м регулярного перерізу, що складається із вимог забезпечення достатньої згинної жорсткості та за рахунок клеєвої композиції (а с СССР №1172178, МПК В32В 7/00, В64С 7/18, В63В5/24, 1985р) В основу винаходу поставлено задачу удосконалити багатошарову панель шляхом виконання несучих обшивок гофрованими, та вилучення заповнювача, що забезпечує підвищення згинної жорсткості та зменшення масо-габарітних показни Поставлена задача виконується тим, що в багатошаровій панелі, що містить жорсткі несучі обшивки, які з'єднані між собою, згідно винаходу, новим є те, що вона виконана по меншій мірі із двох гофрованих несучих обшивок, з'єднаних між собою таким чином, що вершини гофрів спрямовані зовні від площини стику обшивок ,осі гофрів в площині обшивок спрямовані під кутом одна до одної, утворюючи решітку та суміщені в площінах, перпендикулярних площині стику обшивок Крім того, в окремих випадках, можуть бути по вершинах гофрів розташовані та жорстко скріплені з гофрованими несучими обшивками додаткові пояси .виконані із матеріалу, нормальний модуль пружності якого в напрямку осей гофрів паралельно площині стику обшивок перевищує аналогічний модуль пружності матеріалу обшивок у тому ж напрямку, а термічні коефіцієнти ЛІНІЙНОГО розширення матеріалу обшивок та додаткових поясів близькі Виконання несучих обшивок гофрованими та вилучення заповнювача між ними дозволяє підвищити згінну жорсткість та зменшити вагу конструкції в зрівнянні з відомими багатошаровими панелями Крім того, введення додаткових поясів виконаних із матеріалу, модуль пружності якого перевищує аналогічний модуль пружності обшивок та О о ю 45700 близькі вимоги до коефіцієнту ЛІНІЙНОГО розширенлу типу вуглепластика, нормальний модуль пружня матеріалу, дозволяють отримувати багатошаності якого в напрямку осей 3 гофрів 2 паралельно рові панелі зменшеної ваги та підвищеної згинної площині стику обшивок перевищує модуль пружжорсткості (відносно багатошарової панелі, заявності матеріалу (стеклопластику) обшивок у тому леної в першому пункті формули) же напрямку, а термічні коефіцієнти ЛІНІЙНОГО розНа фіг 1 показано загальний вигляд багатошаширення матеріалу обшивок 1 та додаткових порової панелі, на фіг 2 розріз за А-А на фіг 1 На ясів 5 близькі фіг 3 розріз за А-А на фіг 1 для багатошарової паБагатошарова панель може бути використана нелі, виконаної з додатковими поясами як каркасна конструкція для закріплення фотоелектричних перетворювачів 6 (фиг 1) сонячної батаБагатошарова панель (фіг1, фіг 2) містить дві реї космічного апарата При цьому, за рахунок гофровані жорсткі несучі обшивки 1, з'єднані між того, що несучі обшивки 1 гофровані, вони стають собою за допомогою клею таким чином, що верпружнопіддатливими і переразподіляють наванташини гофрів 2, спрямовані зовні від площини стику ження, забезпечуючи при найменший масі панелі обшивок 3 (показана умовно), а ВІСІ 4 гофрів 2 розвисоку згинну жорсткість ташовані під кутом одна до одної, утворюючи решітку та суміщені в площинах, перпендикулярних Якщо умови експлуатації вимагають подальплощині стику обшивок шого зменшення ваги при збереженні достатньої згинної жорсткості, багатошарову панель виконуБагатошарова панель (фіг 3) відрізняється від ють з панелі, зображеної на фіг1, фіг 2 тим, що по вершинах гофрів 2 розташовані та жорстко скріплені додатковими поясами 5, використовуючи маза допомогою клею з гофрованими несучими обтеріали, що відрізняються по модулю пружності від шивками 1 додаткові пояси 5, виконані із матеріаматеріалу обшивок 1 ІЧг 1 А-А А-А Фіг. 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
