Подільник частоти проходження імпульсів з програмним керуванням

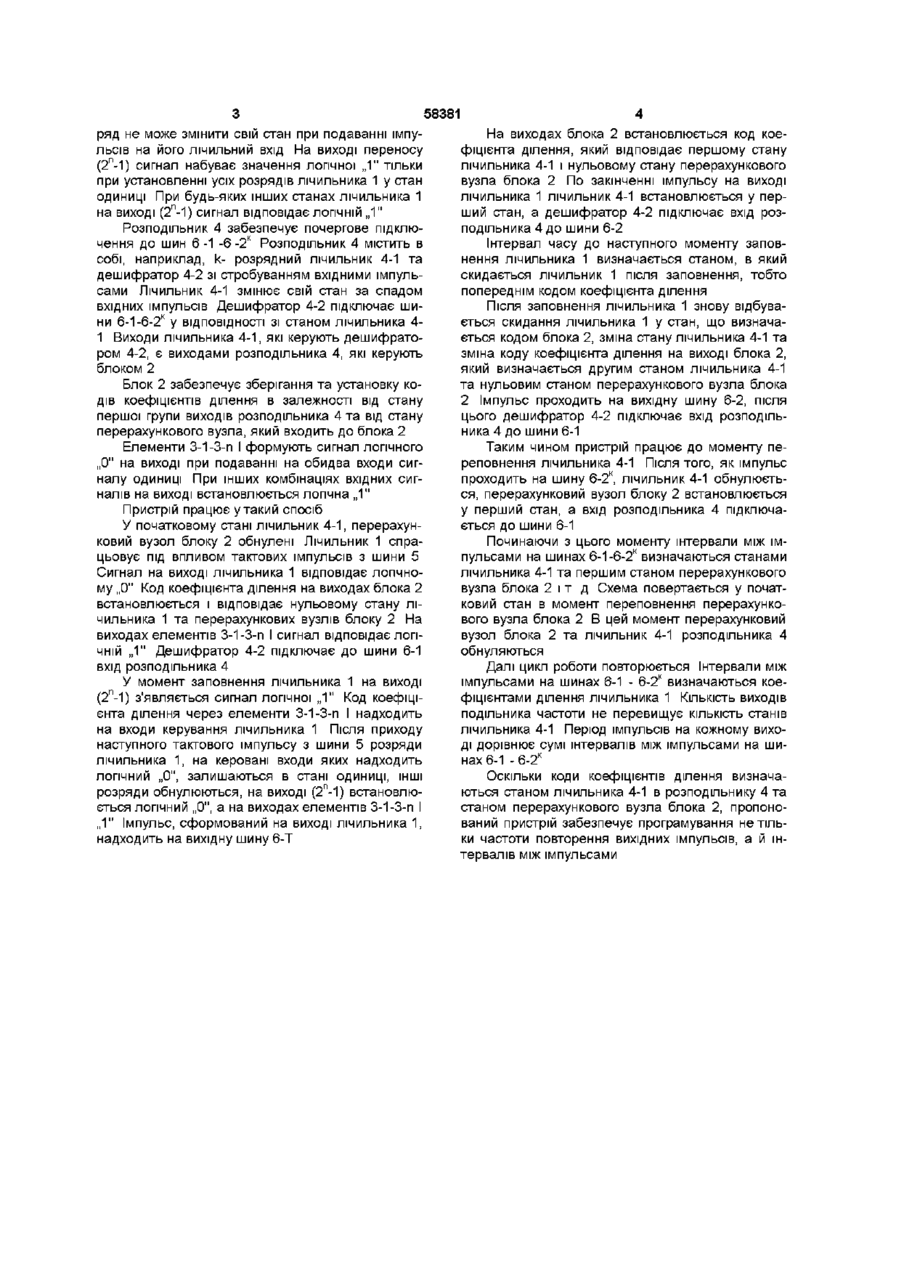

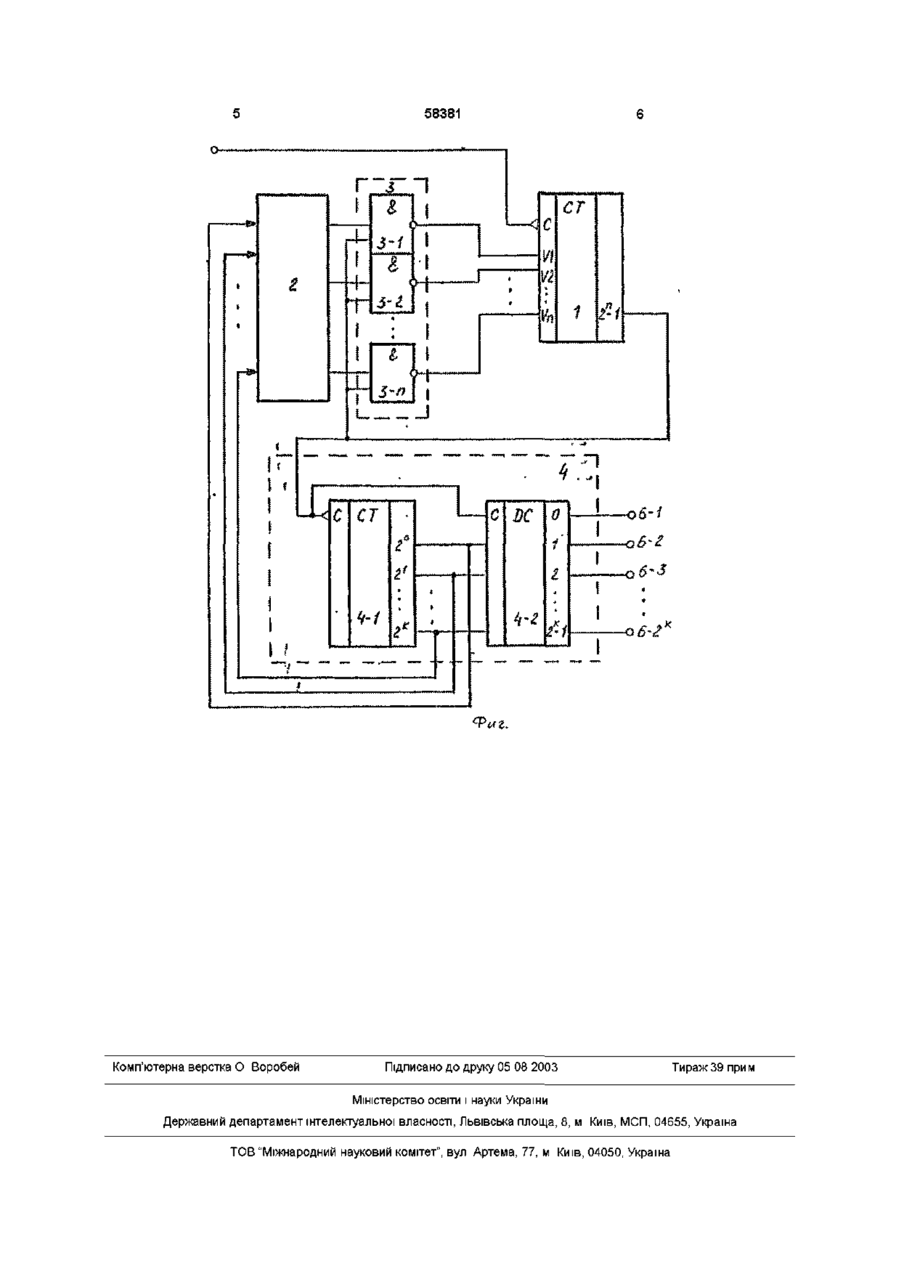

Подільник частоти проходження імпульсів з програмним керуванням, що містить лічильник імпульсів, лічильний вхід якого підключений до вхідної шини, елементи збігу, перші входи яких з'єднані з виходами програмного блока, а виходи із входами керування лічильника імпульсів, який відрізняється тим, що в нього додатково введені розподільник імпульсів, вхід якого підключений до виходу лічильника імпульсів та других входів елементів збігу, перша група виходів - до керуючих входів програмного блока, а друга група виходів Винахід належить до імпульсної техніки і може використовуватись у пристроях автоматики, обчислювальної та вимірювальної техніки Відомим Є ПОДІЛЬНИК частоти проходження імпульсів із змінним коефіцієнтом (А С № 563725, кл Н03к23/00, 30 09 75р), який містить два прозрядні лічильники, елемент затримки та п елементів збігу, причому п-й розряд п-розрядного лічильника з'єднаний із входом елемента затримки і входом другого п-розрядного лічильника, а вихід елемента затримки - з другими входами елементів збігу, перші входи яких з'єднані ВІДПОВІДНО З виходами другого п-розрядного лічильника Недоліком відомого пристрою є неможливість програмування його роботи Найбільш близьким за технічною сутністю до пропонованого винаходу є пристрій, що містить лічильник імпульсів, нульові входи розрядних чарунок якого з'єднані з виходами керованих вентилів, а виходи - через елемент збігу з керуючим входом перемикача, його другий вхід підключений до виходу генератора, а вихід - до входу програмного блока і до одного із входів керованих вентилів, інвертор, вхід якого підключений до виходу елемента збігу, а вихід - до входу чарунки першого розряду лічильника, лічильний вхід останнього з'єднаний з виходом генератора, причому виходи програмного блока підключені до керуючих входів керованих вентилів (А С № 652709, кл Н03к23/00, 7 09 76р) фазою В основу винаходу поставлено задачу створення пристрою з розширеними функціональними можливостями Поставлена задача вирішується тим, що у пристрій, який включає лічильник імпульсів, лічильний вхід якого підключений до вхідної шини, елементи збігу, перші входи яких з'єднані з виходами програмного блока, виходи - із входами керування лічильника імпульсів, додатково введено розподільник імпульсів, вхід якого підключений до виходу лічильника імпульсів і других входів елементів збігу, перша група виходів - до керуючих входів програмного блока, а друга група виходів Недоліком відомого пристрою є обмежені функціональні можливості, які не забезпечують отримання вихідних імпульсів, що відрізняються за ДО ВИХІДНИХ ШИН ДО ВИХІДНИХ ШИН Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому Додаткове введення розподільника імпульсів з ВІДПОВІДНИМИ зв'язками надає можливість розширити функціональні можливості подільника частоти, а саме, дозволяє отримати на виходах імпульси з різними часовими інтервалами На Фіг подана структурна схема пристрою Пристрій містить лічильник 1 імпульсів, блок 2 програмний, елементи 3-1-3-п І, розподільник 4 імпульсів, що містить лічильник 4-1 імпульсів і дешифратор 4-2 Цифрами 5 і 6-1-6-2к позначені вхідна і вихідна шини Лічильник 1 являє собою двійковий лічильник, входи керування якого розташовують спрацьовування кожного розряду по лічильному входу за наявністю логічної „1" на відповідному вході За логічного „0" на вході керування ВІДПОВІДНИЙ роз 00 го 00 ю 58381 ряд не може змінити свій стан при подаванні імпульсів на його лічильний вхід На виході переносу (2П-1) сигнал набуває значення логічної „1" тільки при установленні усіх розрядів лічильника 1 у стан одиниці При будь-яких інших станах лічильника 1 на виході (2П-1) сигнал відповідає ЛОГІЧНІЙ „1" Розподільник 4 забезпечує почергове підключення до шин 6 -1 -6 -2К Розподільник 4 містить в собі, наприклад, к- розрядний ЛІЧИЛЬНИК 4-1 та дешифратор 4-2 зі стробуванням вхідними імпульсами ЛІЧИЛЬНИК 4-1 змінює свій стан за спадом вхідних імпульсів Дешифратор 4-2 підключає шини 6-1-6-2к у ВІДПОВІДНОСТІ зі станом лічильника 41 Виходи лічильника 4-1, які керують дешифратором 4-2, є виходами розподільника 4, які керують блоком 2 Блок 2 забезпечує зберігання та установку кодів коефіцієнтів ділення в залежності від стану першої групи виходів розподільника 4 та від стану перерахуй ко во го вузла, який входить до блока 2 Елементи 3-1-3-п І формують сигнал логічного „0" на виході при подаванні на обидва входи сигналу одиниці При інших комбінаціях вхідних сигналів на виході встановлюється логічна„1" Пристрій працює у такий спосіб У початковому стані лічильник 4-1, перерахунковий вузол блоку 2 обнулені Лічильник 1 спрацьовує під впливом тактових імпульсів з шини 5 Сигнал на виході лічильника 1 відповідає логічному „0" Код коефіцієнта ділення на виходах блока 2 встановлюється і відповідає нульовому стану лічильника 1 та перерахункових вузлів блоку 2 На виходах елементів 3-1-З-n І сигнал відповідає ЛОГІЧНІЙ „1" Дешифратор 4-2 підключає до шини 6-1 вхід розподільника 4 У момент заповнення лічильника 1 на виході (2П-1) з'являється сигнал логічної „1" Код коефіцієнта ділення через елементи 3-1-З-n І надходить на входи керування лічильника 1 Після приходу наступного тактового імпульсу з шини 5 розряди лічильника 1, на керовані входи яких надходить логічний „0", залишаються в стані одиниці, ІНШІ розряди обнулюються, на виході (2П-1) встановлюється логічний „0", а на виходах елементів 3-1 -З-n І „1" Імпульс, сформований на виході лічильника 1, надходить на вихідну шину 6-Т На виходах блока 2 встановлюється код коефіцієнта ділення, який відповідає першому стану лічильника 4-1 і нульовому стану перерахуй ко во го вузла блока 2 По закінченні імпульсу на виході лічильника 1 лічильник 4-1 встановлюється у перший стан, а дешифратор 4-2 підключає вхід розподільника 4 до шини 6-2 Інтервал часу до наступного моменту заповнення лічильника 1 визначається станом, в який скидається лічильник 1 після заповнення, тобто попереднім кодом коефіцієнта ділення Після заповнення лічильника 1 знову відбувається скидання лічильника 1 у стан, що визначається кодом блока 2, зміна стану лічильника 4-1 та зміна коду коефіцієнта ділення на виході блока 2, який визначається другим станом лічильника 4-1 та нульовим станом перерахуй ко во го вузла блока 2 Імпульс проходить на вихідну шину 6-2, після цього дешифратор 4-2 підключає вхід розподільника 4 до шини 6-1 Таким чином пристрій працює до моменту переповнення лічильника 4-1 Після того, як імпульс проходить на шину 6-2к, лічильник 4-1 обнулюється, перерахунковий вузол блоку 2 встановлюється у перший стан, а вхід розподільника 4 підключається до шини 6-1 Починаючи з цього моменту інтервали між імпульсами на шинах 6-1-6-2к визначаються станами лічильника 4-1 та першим станом перерахункового вузла блока 2 і т д Схема повертається у початковий стан в момент переповнення перерахункового вузла блока 2 В цей момент перерахунковий вузол блока 2 та лічильник 4-1 розподільника 4 обнуляються Далі цикл роботи повторюється Інтервали між імпульсами на шинах 6-1 - 6-2к визначаються коефіцієнтами ділення лічильника 1 КІЛЬКІСТЬ ВИХОДІВ подільника частоти не перевищує КІЛЬКІСТЬ станів лічильника 4-1 Період імпульсів на кожному виході дорівнює сумі інтервалів між імпульсами на шинах 6-1 - 6-2к Оскільки КОДИ коефіцієнтів ділення визначаються станом лічильника 4-1 в розподільнику 4 та станом перерахункового вузла блока 2, пропонований пристрій забезпечує програмування не тільки частоти повторення вихідних імпульсів, а й інтервалів між імпульсами 58381 І ст и п J об-/ ст г" -о 6-Г Фиг. Комп'ютерна верстка О Воробей Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
