Спосіб виготовлення широкосмугових гвинтових заготовок
Номер патенту: 56795
Опубліковано: 25.01.2011
Формула / Реферат
Спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, з наступним формуванням гвинтової спіралі і калібруванням її на крок, який відрізняється тим, що формування гвинтової спіралі здійснюють шляхом асиметричного обтискування пазових перемичок по їх ширині за допомогою валків, які утворюють між собою клиноподібну щілину.
Текст

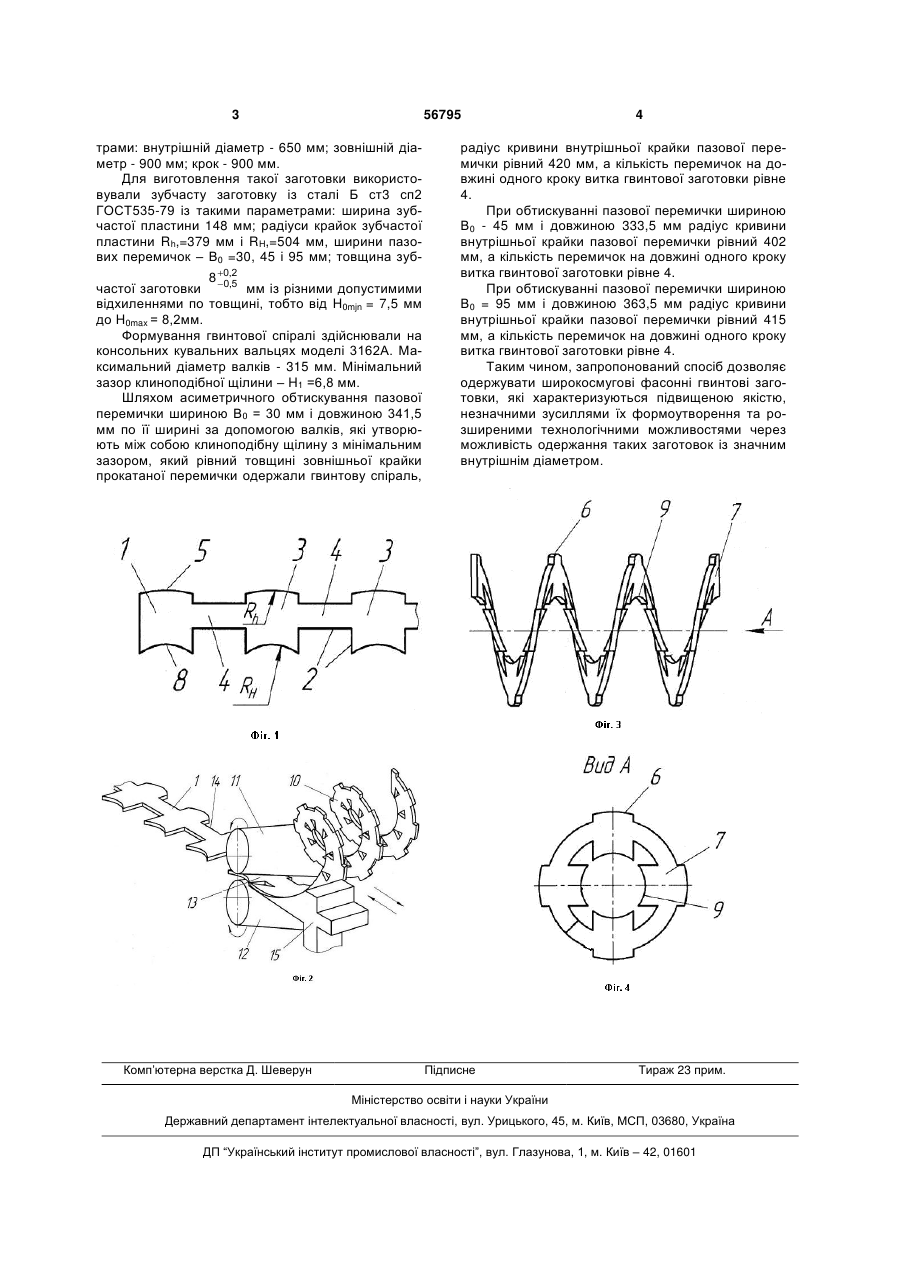

Спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заго 3 56795 трами: внутрішній діаметр - 650 мм; зовнішній діаметр - 900 мм; крок - 900 мм. Для виготовлення такої заготовки використовували зубчасту заготовку із сталі Б ст3 сп2 ГОСТ535-79 із такими параметрами: ширина зубчастої пластини 148 мм; радіуси крайок зубчастої пластини Rh,=379 мм і RH,=504 мм, ширини пазових перемичок – В0 =30, 45 і 95 мм; товщина зуб8 0,2 частої заготовки 0,5 мм із різними допустимими відхиленнями по товщині, тобто від H0mjn = 7,5 мм до H0max = 8,2мм. Формування гвинтової спіралі здійснювали на консольних кувальних вальцях моделі 3162А. Максимальний діаметр валків - 315 мм. Мінімальний зазор клиноподібної щілини – H1 =6,8 мм. Шляхом асиметричного обтискування пазової перемички шириною В0 = 30 мм і довжиною 341,5 мм по її ширині за допомогою валків, які утворюють між собою клиноподібну щілину з мінімальним зазором, який рівний товщині зовнішньої крайки прокатаної перемички одержали гвинтову спіраль, Комп’ютерна верстка Д. Шеверун 4 радіус кривини внутрішньої крайки пазової перемички рівний 420 мм, а кількість перемичок на довжині одного кроку витка гвинтової заготовки рівне 4. При обтискуванні пазової перемички шириною В0 - 45 мм і довжиною 333,5 мм радіус кривини внутрішньої крайки пазової перемички рівний 402 мм, а кількість перемичок на довжині одного кроку витка гвинтової заготовки рівне 4. При обтискуванні пазової перемички шириною В0 = 95 мм і довжиною 363,5 мм радіус кривини внутрішньої крайки пазової перемички рівний 415 мм, а кількість перемичок на довжині одного кроку витка гвинтової заготовки рівне 4. Таким чином, запропонований спосіб дозволяє одержувати широкосмугові фасонні гвинтові заготовки, які характеризуються підвищеною якістю, незначними зусиллями їх формоутворення та розширеними технологічними можливостями через можливість одержання таких заготовок із значним внутрішнім діаметром. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing broad-strip screw blanks
Автори англійськоюRadyk Dmytro Leonidovych, Bosiuk Pavlo Volodymyrovych
Назва патенту російськоюСпособ изготовления широкополосных винтовых заготовок
Автори російськоюРадик Дмитрий Леонидович, Босюк Павел Владимирович
МПК / Мітки
МПК: B21D 11/06
Мітки: широкосмугових, виготовлення, заготовок, гвинтових, спосіб
