Спосіб відкритої розробки родовищ розчинної солі

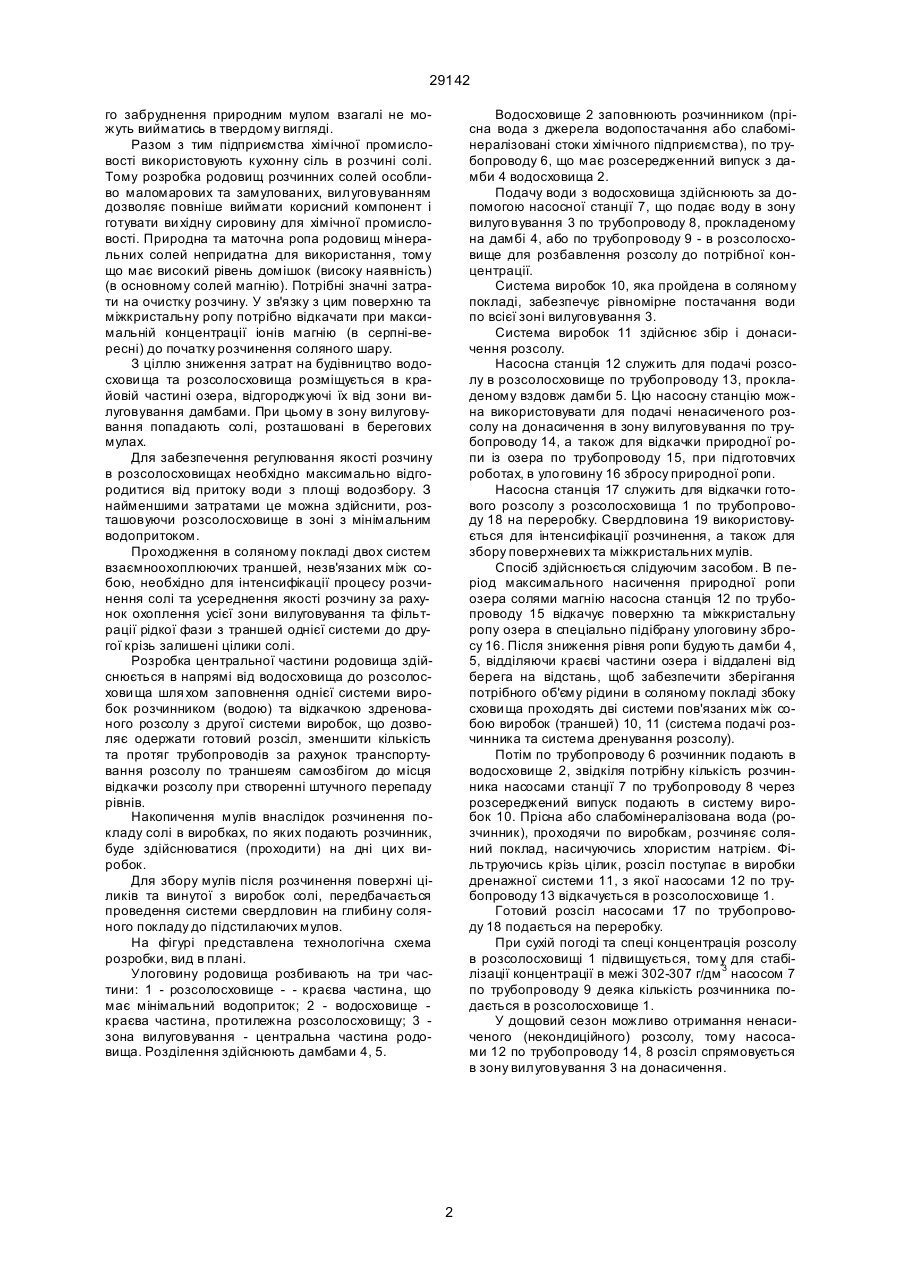

1. Спосіб відкритої розробки родовищ розчинної солі, що включає відокремленно краєвої частини родовища дамбами та відробку родовища від дамби, які відрізняються тим, що проводять відкачування поверхневої та міжкристальної ропи під 29142 го забруднення природним мулом взагалі не можуть вийматись в твердому вигляді. Разом з тим підприємства хімічної промисловості використовують кухонну сіль в розчині солі. Тому розробка родовищ розчинних солей особливо маломарових та замулованих, вилуговуванням дозволяє повніше виймати корисний компонент і готувати ви хідну сировину для хімічної промисловості. Природна та маточна ропа родовищ мінеральних солей непридатна для використання, тому що має високий рівень домішок (високу наявність) (в основному солей магнію). Потрібні значні затрати на очистку розчину. У зв'язку з цим поверхню та міжкристальну ропу потрібно відкачати при максимальній концентрації іонів магнію (в серпні-вересні) до початку розчинення соляного шару. З ціллю зниження затрат на будівництво водосхови ща та розсолосховища розміщується в крайовій частині озера, відгороджуючі їх від зони вилуговування дамбами. При цьому в зону вилуговування попадають солі, розташовані в берегових мулах. Для забезпечення регулювання якості розчину в розсолосховищах необхідно максимально відгородитися від притоку води з площі водозбору. З найменшими затратами це можна здійснити, розташовуючи розсолосховище в зоні з мінімальним водопритоком. Проходження в соляному покладі двох систем взаємноохоплюючих траншей, незв'язаних між собою, необхідно для інтенсифікації процесу розчинення солі та усереднення якості розчину за рахунок охоплення усієї зони вилуговування та фільтрації рідкої фази з траншей однієї системи до другої крізь залишені цілики солі. Розробка центральної частини родовища здійснюється в напрямі від водосховища до розсолосхови ща шля хом заповнення однієї системи виробок розчинником (водою) та відкачкою здренованого розсолу з другої системи виробок, що дозволяє одержати готовий розсіл, зменшити кількість та протяг трубопроводів за рахунок транспортування розсолу по траншеям самозбігом до місця відкачки розсолу при створенні штучного перепаду рівнів. Накопичення мулів внаслідок розчинення покладу солі в виробках, по яких подають розчинник, буде здійснюватися (проходити) на дні цих виробок. Для збору мулів після розчинення поверхні ціликів та винутої з виробок солі, передбачається проведення системи свердловин на глибину соляного покладу до підстилаючих мулов. На фігурі представлена технологічна схема розробки, вид в плані. Улоговину родовища розбивають на три частини: 1 - розсолосховище - - краєва частина, що має мінімальний водоприток; 2 - водосховище краєва частина, протилежна розсолосховищу; 3 зона вилуговування - центральна частина родовища. Розділення здійснюють дамбами 4, 5. Водосховище 2 заповнюють розчинником (прісна вода з джерела водопостачання або слабомінералізовані стоки хімічного підприємства), по трубопроводу 6, що має розсередженний випуск з дамби 4 водосховища 2. Подачу води з водосховища здійснюють за допомогою насосної станції 7, що подає воду в зону вилуго вування 3 по трубопроводу 8, прокладеному на дамбі 4, або по трубопроводу 9 - в розсолосховище для розбавлення розсолу до потрібної концентрації. Система виробок 10, яка пройдена в соляному покладі, забезпечує рівномірне постачання води по всієї зоні вилуговування 3. Система виробок 11 здійснює збір і донасичення розсолу. Насосна станція 12 служить для подачі розсолу в розсолосховище по трубопроводу 13, прокладеному вздовж дамби 5. Цю насосну станцію можна використовувати для подачі ненасиченого розсолу на донасичення в зону вилуговування по трубопроводу 14, а також для відкачки природної ропи із озера по трубопроводу 15, при підготовчих роботах, в уло говину 16 збросу природної ропи. Насосна станція 17 служить для відкачки готового розсолу з розсолосховища 1 по трубопроводу 18 на переробку. Свердловина 19 використовується для інтенсифікації розчинення, а також для збору поверхневих та міжкристальних мулів. Спосіб здійснюється слідуючим засобом. В період максимального насичення природної ропи озера солями магнію насосна станція 12 по трубопроводу 15 відкачує поверхню та міжкристальну ропу озера в спеціально підібрану улоговину збросу 16. Після зниження рівня ропи будують дамби 4, 5, відділяючи краєві частини озера і віддалені від берега на відстань, щоб забезпечити зберігання потрібного об'єму рідини в соляному покладі збоку схови ща проходять дві системи пов'язаних між собою виробок (траншей) 10, 11 (система подачі розчинника та система дренування розсолу). Потім по трубопроводу 6 розчинник подають в водосховище 2, звідкіля потрібну кількість розчинника насосами станції 7 по трубопроводу 8 через розсереджений випуск подають в систему виробок 10. Прісна або слабомінералізована вода (розчинник), проходячи по виробкам, розчиняє соляний поклад, насичуючись хлористим натрієм. Фільтруючись крізь цілик, розсіл поступає в виробки дренажної системи 11, з якої насосами 12 по трубопроводу 13 відкачується в розсолосховище 1. Готовий розсіл насосами 17 по трубопроводу 18 подається на переробку. При сухій погоді та спеці концентрація розсолу в розсолосховищі 1 підвищується, тому для стабілізації концентрації в межі 302-307 г/дм 3 насосом 7 по трубопроводу 9 деяка кількість розчинника подається в розсолосховище 1. У дощовий сезон можливо отримання ненасиченого (некондиційного) розсолу, тому насосами 12 по трубопроводу 14, 8 розсіл спрямовується в зону вилуговування 3 на донасичення. 2 29142 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
